SASALARM120 - Sistema de alarme KONIG - Manual de utilização gratuito

MANUAL DE UTILIZADOR SASALARM120 KONIG

Sistema de alarme sem fios Plug and Play multifuncional. Instalação fácil e rápida. Funciona com pilhas, tornando os adaptadores e as ligações redundantes. Protege casas, escritórios, lojas, etc. em apenas alguns minutos. A unidade de alarme com sirene ultra sonora e indicadores LED, mostra qual o sensor que está accionado. Fornecido com 2x controlos RF controlados remotamente para accionar ou desactivar o sistema. Comutador de função na unidade de alarme para utilização de alarme ou campainha da porta (apresentação das horas).

SAS-ALARM100

1x Unidade de alarme
6x Sensor de porta/janela
2x Controlo remoto

1x Unidade de alarme
2x Sensor de porta/janela
2x Sensor PIR
2x Sensor de vibração
2x Controlo remoto

1x Unidade de alarme
3x Sensor de porta/janela
3x Sensor PIR
2x Controlo remoto

Descrição da unidade de alarme (SAS-ALARM100/110/120): Figura 1

Sirene Alarme (ligado) Desligado Relógio (ligado) Indicadores LED do alarme (6x) Compartimento das pilhas (parte posterior)

Descrição do sensor de porta/janela (SAS-ALARM100/110/120): Figura 2

Sirene RF (ligado) Desligado RF+Alarme (ligado) Compartimento das pilhas 1 cm

KÖNIG

Descrição do sensor PIR (SAS-ALARM110/120): Figura 3

Indicador LED Objectiva PIR Compartimento das pilhas (parte posterior)

PORTUGUÊS

Descrição do sensor de vibração (SAS-ALARM110): Figura 4

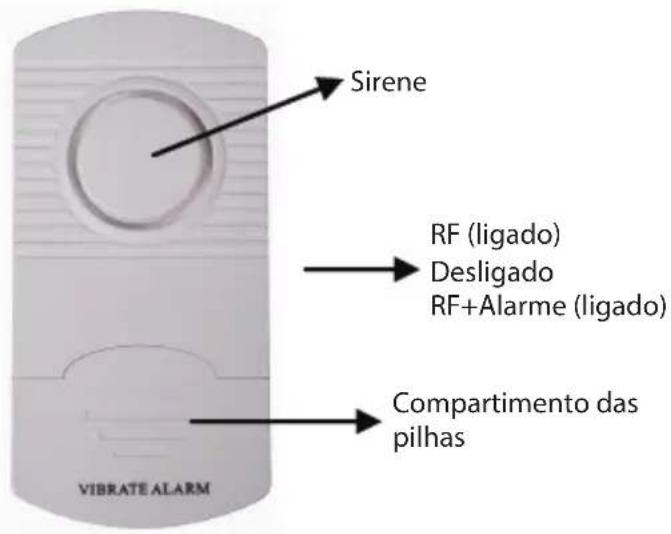

Sirene RF (ligado) Desligado RF+Alarme (ligado) Compartimento das pilhas VIBRATE ALARM

KÖNIG

PORTUGUÊS

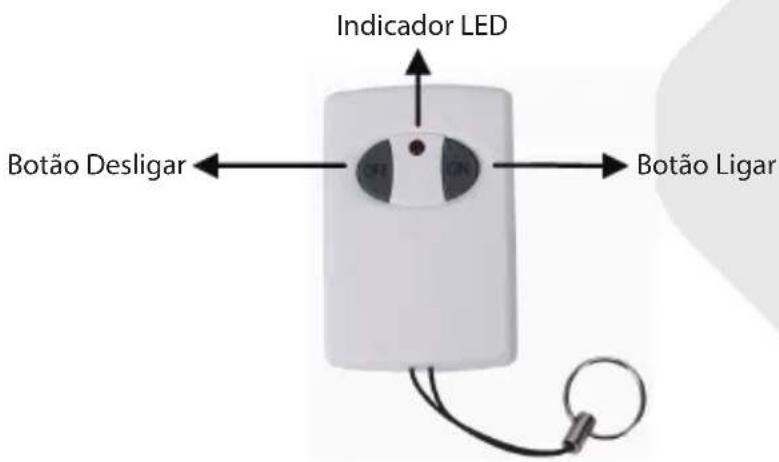

Descrição do controlo remoto (SAS-ALARM100/110/120): Figura 5

Indicador LED Botão Desligar Botão Ligar

Instalação do SAS-ALARM100

1. Insira as pilhas para a unidade de alarme (3x AA) de acordo com o diagrama no interior do compartimento das pilhas (parte posterior).
2. Instale o sensor de porta/janela com a banda adesiva para portas e janelas. Nota: distância máxima de 1 cm entre o contacto magnético e o sensor (consulte a figura 2). Ligue o sensor como RF ou RF+ALARME. Se ligar como RF+ALARME, o sensor irá enviar, quando estiver accionado, um sinal para a unidade de alarme e a sirene do próprio sensor também soará. Neste caso, a sirene do sensor e a unidade de alarme emitirão um som.
3. Remova a tampa frontal transparente da unidade de alarme para tomar nota da posição dos sensores correspondente ao LED numerado. (por ex., sensor 1=porta da frente, 2=janela da cozinha, etc.).
4. Instala a unidade de alarme num local. A distância entre a unidade de alarme o sensor de porta/janela mais distante não pode exceder os 60 m (área aberta)*.
5. Ligue a unidade de alarme na função ALARME ou RELÓGIO. Se ligar como RELÓGIO, a unidade de alarme soará como uma campainha da porta quando é for aberta uma porta ou uma janela. Se ligar como ALARME será gerada uma sirene de 100 dB. Quando a unidade de alarme é ligada, o alarme não é logo accionado (activo). Prima o botão LIGAR no controlo

KÖNIG

PORTUGUÊS

remoto para accionar o alarme e o botão DESLIGAR para desactivar. O tempo de atraso para entrar e sair da área protegida encontra-se entre os 20\~25 segundos.

1. Recomenda-se que teste o sistema de alarme relativamente ao seu funcionamento correcto na primeira utilização e a cada 3 meses. Procedimento:

a) Ligue a unidade de alarme como ALARME ou RELÓGIO (para o teste recomendado).
b) Prima o botão LIGAR no controlo remoto para accionar o alarme.
c) Aguarde 20\~25 segundos (tempo de atraso).
d) Abra todas as portas ou janelas, uma de cada vez, e verifique se os LED correspondentes acendem e se o RELÓGIO soa.
e) Desactive o alarme se tudo estiver a funcionar correctamente.
f) O sistema de alarme está pronto a ser utilizado.

Nota:

1) A unidade de alarme emitirá um tom de confirmação quando for accionado ou desactivado. O tom para o RELÓGIO é diferente do ALARME.
2) Se não for necessário ligar um sensor, será possível desligar todos os sensores individualmente com o comutador de ligar/desligar. Neste caso, o sensor deixa de fazer parte do sistema de alarme quando está accionado.
3) Um sensor ligado como RF+ALARME emitirá sempre um som de alarme no próprio sensor, a menos que a unidade de alarme esteja accionada ou desactivada.
4) Quando um sensor está accionado e a sirene da unidade de alarme soa, necessita de ser ligado/desligado da unidade de alarme. Depois disso, a unidade de alarme poderá ser ligada novamente. Quando o alarme continuar após o accionamento do sistema, verifique se a porta ou janela está correctamente fechada.

Instalação do SAS-ALARM110

1. Insira as pilhas para a unidade de alarme (3x AA) de acordo com o diagrama no interior do compartimento das pilhas (parte posterior).
2. Instale o sensor de porta/janela com a banda adesiva para portas e janelas. Nota: distância máxima de 1 cm entre o contacto magnético e o sensor (consulte a figura 2). Ligue o sensor como RF ou RF+ALARME. Se ligar como RF+ALARME, o sensor irá enviar, quando estiver accionado, um sinal para a unidade de alarme e a sirene do próprio sensor também soará. Neste caso, a sirene do sensor e a unidade de alarme emitirão um som.

KÖNIG

PORTUGUÊS

1. Instale o sensor de vibração com a banda adesiva para janelas (no vidro). Ligue o sensor como RF ou RF+ALARME. Se ligar como RF+ALARME, o sensor irá enviar, quando estiver accionado, um sinal para a unidade de alarme e a sirene do próprio sensor também soará. Neste caso, a sirene do sensor e a unidade de alarme emitirão um som. Nota: o sensor de vibração é bastante sensível. A mínima vibração accionará o sensor. Não se recomenda que instale o sensor de vibração em janelas perto de portas. O fecho de portas accionará o sensor.

2. Insira as pilhas para o sensor PIR (3x AAA), de acordo com o diagrama no interior do compartimento (parte posterior). O sensor PIR necessita de aquecer durante 30\~40 segundos para a primeira utilização. Neste período, não consegue detectar movimento. Instale o sensor PIR a uma altura de 1\~1,5 m para obter um melhor desempenho. Não instale o sensor PIR na luz solar directa, virado para as janelas, para objectos que se movimentem rapidamente nem para fontes de calor ou frio.

3. Remova a tampa frontal transparente da unidade de alarme para tomar nota da posição dos sensores correspondente ao LED numerado. (por ex., sensor 1=porta da frente, 2=janela da cozinha, etc.).

4. Instala a unidade de alarme num local. A distância entre a unidade de alarme e o sensor mais distante não pode exceder os 60 m (área aberta)*.

5. Ligue a unidade de alarme na função ALARME ou RELÓGIO. Se ligar como RELÓGIO, a unidade de alarme soará como uma campainha da porta quando é for aberta uma porta ou uma janela. Se ligar como ALARME será gerada uma sirene de 100 dB. Quando a unidade de alarme é ligada, o alarme não é logo accionado (activo). Prima o botão LIGAR no controlo remoto para accionar o alarme e o botão DESLIGAR para desactivar. O tempo de atraso para entrar e sair da área protegida encontra-se entre os 20\~25 segundos.

6. Recomenda-se que teste o sistema de alarme relativamente ao seu funcionamento correcto na primeira utilização e a cada 3 meses. Procedimento:

b) Prima o botão LIGAR no controlo remoto para accionar o alarme.

d) Para testar o sensor de porta/janela, abra todas as portas ou janelas, uma de cada vez, e verifique se o LED correspondente acende e se o RELÓGIO soa.

KÖNIG

PORTUGUÊS

e) Para testar o sensor PIR, mova-se à volta do sensor PIR e verifique se o LED correspondente acende e o RELÓGIO soa. Nota: o indicador LED no sensor PIR também acende.
f) Para testar o sensor de vibração, bata cuidadosamente na janela e verifique se o LED correspondente acende e se o RELÓGIO soa.
g) Desactive o alarme se tudo estiver a funcionar correctamente.
h) O sistema de alarme está pronto a ser utilizado.

Nota:

1) A unidade de alarme emitirá um tom de confirmação quando for accionado ou desactivado. O tom para o RELÓGIO é diferente do ALARME.
2) Se não for necessário ligar um sensor, será possível desligar todos os sensores individualmente com o comutador de ligar/desligar. Neste caso, o sensor deixa de fazer parte do sistema de alarme quando é accionado (excepto o sensor PIR).
3) Um sensor ligado como RF+ALARME emitirá sempre um som de alarme no próprio sensor, a menos que a unidade de alarme esteja accionada ou desactivada.
4) Quando um sensor está accionado e a sirene da unidade de alarme soa, necessita de ser ligado/desligado da unidade de alarme. Depois disso, a unidade de alarme poderá ser ligada novamente. Quando o alarme continua a soar depois do accionamento do sistema, verifique se todos os sensores estão correctamente instalados.

Instalação do SAS-ALARM120

1. Insira as pilhas para a unidade de alarme (3x AA) de acordo com o diagrama no interior do compartimento das pilhas (parte posterior).
2. Instale o sensor de porta/janela com a banda adesiva para portas e janelas. Nota: distância máxima de 1 cm entre o contacto magnético e o sensor (consulte a figura 2). Ligue o sensor como RF ou RF+ALARME. Se ligar como RF+ALARME, o sensor irá enviar, quando estiver accionado, um sinal para a unidade de alarme e a sirene do próprio sensor também soará. Neste caso, a sirene do sensor e a unidade de alarme emitirão um som.
3. Insira as pilhas para o sensor PIR (3x AAA), de acordo com o diagrama no interior do compartimento (parte posterior). O sensor PIR necessita de aquecer durante 30\~40 segundos para a primeira utilização. Neste período, não consegue detectar movimento. Instale o sensor PIR a uma altura de 1\~1,5 m para obter um melhor desempenho. Não instale o sensor PIR na

KÖNIG

PORTUGUÊS

luz solar directa, virado para as janelas, para objectos que se movimentem rapidamente nem para fontes de calor ou frio.

1. Remova a tampa frontal transparente da unidade de alarme para tomar nota da posição dos sensores correspondente ao LED numerado. (por ex., sensor 1=porta da frente, 2=janela da cozinha, etc.).
2. Instala a unidade de alarme num local. A distância entre a unidade de alarme e o sensor mais distante não pode exceder os 60 m (área aberta)*.
3. Ligue a unidade de alarme na função ALARME ou RELÓGIO. Se ligar como RELÓGIO, a unidade de alarme soará como uma campainha da porta quando é for aberta uma porta ou uma janela. Se ligar como ALARME será gerada uma sirene de 100 dB. Quando a unidade de alarme é ligada, o alarme não é logo accionado (activo). Prima o botão LIGAR no controlo remoto para accionar o alarme e o botão DESLIGAR para desactivar. O tempo de atraso para entrar e sair da área protegida encontra-se entre os 20\~25 segundos.
4. Recomenda-se que teste o sistema de alarme relativamente ao seu funcionamento correcto na primeira utilização e a cada 3 meses. Procedimento:

a) Ligue a unidade de alarme como ALARME ou RELÓGIO (para o teste recomendado).
b) Prima o botão LIGAR no controlo remoto para accionar o alarme.
c) Aguarde 20\~25 segundos (tempo de atraso).
d) Para testar o sensor de porta/janela, abra todas as portas ou janelas, uma de cada vez, e verifique se o LED correspondente acende e se o RELÓGIO soa.
e) Para testar o sensor PIR, mova-se à volta do sensor PIR e verifique se o LED correspondente acende e o RELÓGIO soa. Nota: o indicador LED no sensor PIR também acende.
f) Desactive o alarme se tudo estiver a funcionar correctamente.
g) O sistema de alarme está pronto a ser utilizado.

Nota:

1) A unidade de alarme emitirá um tom de confirmação quando for accionado ou desactivado. O tom para o RELÓGIO é diferente do ALARME.
2) Se não for necessário ligar um sensor, será possível desligar todos os sensores individualmente com o comutador de ligar/desligar. Neste caso, o sensor deixa de fazer parte do sistema de alarme quando é accionado (excepto o sensor PIR).

KÖNIG

PORTUGUÊS

3) Um sensor ligado como RF+ALARME emitirá sempre um som de alarme no próprio sensor, a menos que a unidade de alarme esteja accionada ou desactivada.
4) Quando um sensor está accionado e a sirene da unidade de alarme soa, necessita de ser ligado/desligado da unidade de alarme. Depois disso, a unidade de alarme poderá ser ligada novamente. Quando o alarme continua a soar depois do accionamento do sistema, verifique se todos os sensores estão correctamente instalados.

Especificações:

Unidade de alarme (figura 1):

• Alimentação: CC de 4,5 V (3x pilhas AA, não incluídas)
  • Corrente em standby: <1,5 mA
  • Corrente do relógio: <90 mA
  • Corrente do alarme: <130 mA
  • Volume do alarme: 100 dB (0,5 m)
  • Volume do relógio: 90 dB (0,5 m)
• Interruptor: alarme/relógio/desligar
• Indicador LED: 6
• Frequência: 433 MHz ± 250 kHz
  • Dimensões: 5,7 (L) x 3,9 (D) x 10,9 (A) cm
• Tempo de atraso: 20 \~ 25 seg.

Sensor de porta/janela (figura 2):

• Alimentação: CC de 4,5 V (3x bateria LR44, incluída)
  • Corrente em standby: <10 μA
  • Corrente de transmissão: <6 mA
• Distância de funcionamento: +/- 60 m (área aberta)*
  • Volume do alarme: 95 dB (0,5 m)
• Interruptor: RF + alarme/RF/desligado
• Frequência: 433 MHz ± 250 kHz
• Dimensões com contacto magnético: 6 (L) x 1 (D) x 9,9 (A) cm

KÖNIG

PORTUGUÊS

Sensor PIR (figura 3):

• Alimentação: CC de 4,5 V (3x pilhas AA, não incluídas)
  • Corrente em standby: <100 μA
  • Corrente de transmissão: <5 mA
  • Distância de funcionamento: +/- 60 m (área aberta)*
  • Alcance de detecção: 5\~8 m
• Ângulo de detecção: 100° (horizontal)/80° (vertical)
• Altura de instalação: 1,5 m (recomendado)
• Frequência: 433 MHz ± 250 kHz
• Dimensões: 6 (L) x 5 (D) x 9,8 (A) cm

Sensor de vibração (figura 4):

• Alimentação: CC de 4,5 V (3x bateria LR44, incluída)
  • Corrente em standby: <10 μA
  • Corrente de transmissão: <6 mA
• Distância de funcionamento: +/- 60 m (área aberta)*
  • Frequência: 433 MHz ± 250 kHz
  • Volume do alarme: 95 dB (0,5 m)
  • Dimensões: 4,8 (L) x 1 (D) x 9,9 (A) cm

Controlo remoto (figura 5):

• Alimentação: CC de 12 V (3x bateria LR44, incluída)
  • Corrente em standby: 0
  • Corrente de transmissão: <10 mA
  • Distância de funcionamento: +/- 30 m (área aberta)*
• Botão: ligar/desligar
  • Indicador LED: 1
• Frequência: 433 MHz ± 250 kHz
  • Dimensões: 3,5 (L) x 1,3 (D) x 5,2 (A) cm

KÖNIG

PORTUGUÊS

Precauções de segurança:

Não expor o produto à água ou humidade.

Manutenção:

Limpar apenas com um pano seco.

Não utilizar solventes de limpeza ou produtos abrasivos.

Garantia:

Não é aceitável qualquer garantia ou responsabilidade devidas a alterações e modificações no produto ou de danos causados pela utilização incorrecta deste produto.

Geral:

Os designs e as especificações estão sujeitos a alteração sem aviso.

Todos os logótipos, marcas ou logótipos de marcas e nomes de produtos são marcas registadas dos respectivos proprietários e são reconhecidas como tal neste documento.

Este manual foi cuidadosamente elaborado. No entanto, não podem ser derivados quaisquer direitos. A König Electronic não se responsabiliza por quaisquer erros neste manual nem pelas respectivas consequências.

Guardar este manual e embalagem para consulta futura.

Atenção:

Este produto encontra-se marcado com este símbolo. Significa que os produtos eléctricos e electrónicos usados não devem ser misturados com o lixo doméstico geral. Existe um sistema de recolha separado para estes produtos.

Este produto foi fabricado e fornecido em conformidade com todos os regulamentos e directivas relevantes, válidos para todos os estados membros da União Europeia. Além disso, está em conformidade com todas as especificações e regulamentos aplicáveis no país de venda.

Mediante pedido, será disponibilizada documentação formal. Isto inclui, mas não se limita a: Declaração de

Conformidade (e identidade do produto), Ficha de Dados de Segurança de Material e relatório de teste do produto.

Contactar o nosso centro de serviço de apoio ao cliente para obter assistência:

através da página de internet: http://www.nedis.pt/pt-pt/contacto/formulario-de-contacto.htm

através de e-mail: [e-mail]

através do telefone: [phone] (durante o horário normal de expediente)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, HOLANDA

KÖNIG
