BRUKSANVISNING SASALARM120 KONIG

Introduktion: Multifunktions trådlöst Plug and Play larmsystem. Lätt och snabb installation. Det drivs med batterier och gör således adaptrar och ledningsdragning över ödig. Säkrar hus, kontor, aärer, etc. På bara några få minuter. Larmenheten med ultraljudssiren och LEDindikatorer som visar vilken sensor som är triggad. Leveras med 2x RF styrda ärrkontroller för att larma och avlarma systemet. Funktionsbrytare på larmenhet för användning av larm med siren eller dörrklocka. SAS-ALARM100 1x Larmenhet 6x Dörr-/fönstersensorer 2x Fjärrkontroller SAS-ALARM110 1x Larmenhet 2x Dörr-/fönstersensorer 2x PIR-sensorer 2x Vibrationssensorer 2x Fjärrkontroller SAS-ALARM120 1x Larmenhet 3x Dörr-/fönstersensorer 3x PIR-sensorer 2x FjärrkontrollerSVENSKA

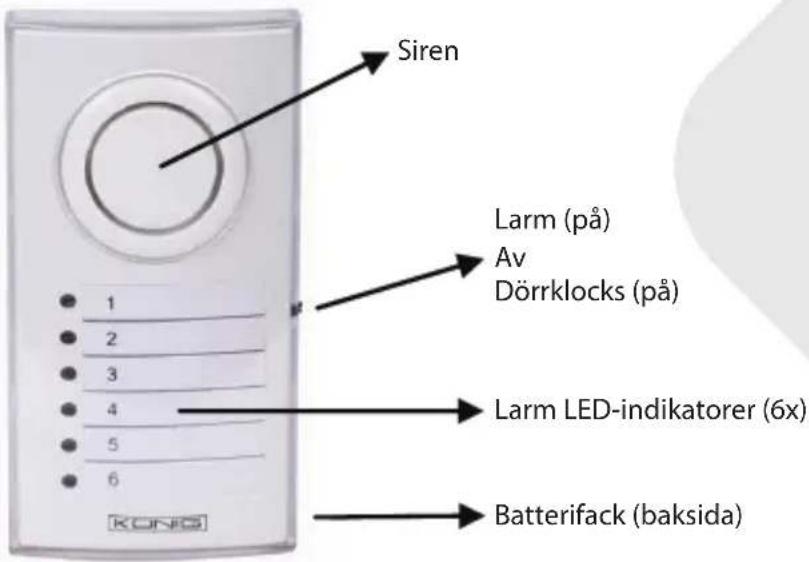

Dörrklocks (på) Larm LED-indikatorer (6x) Batterifack (baksida) Beskrivning av dörr-/fönstersensor (SAS-ALARM100/110/120): Bild 2

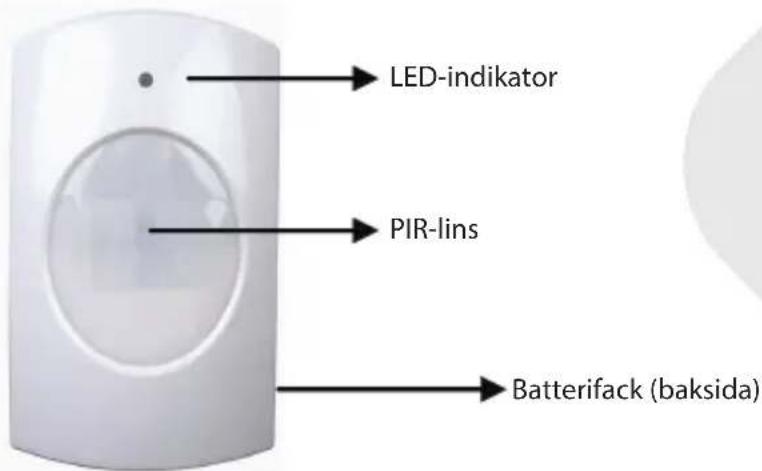

Beskrivning av PIR-sensor (SAS-ALARM110/120): Bild 3

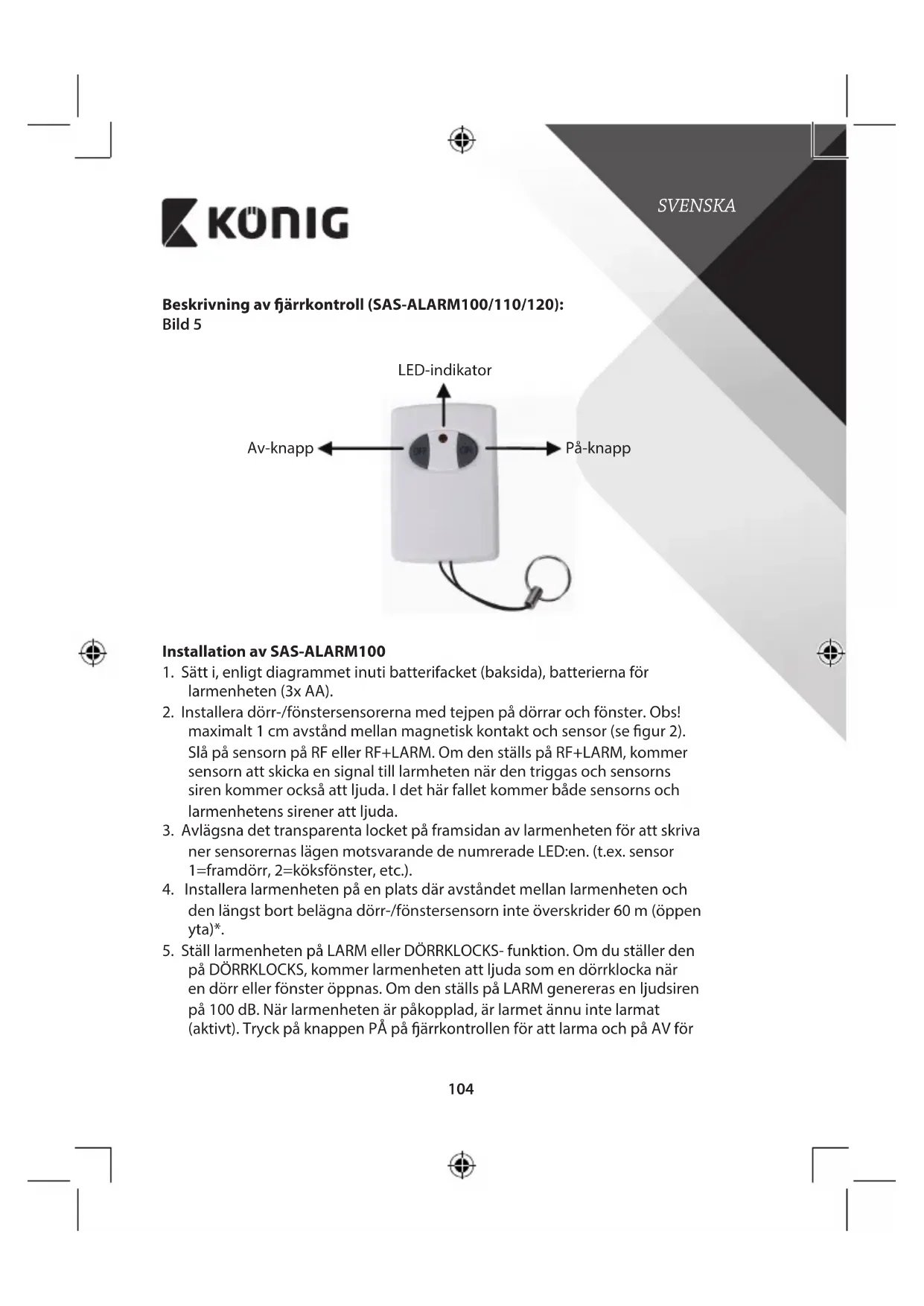

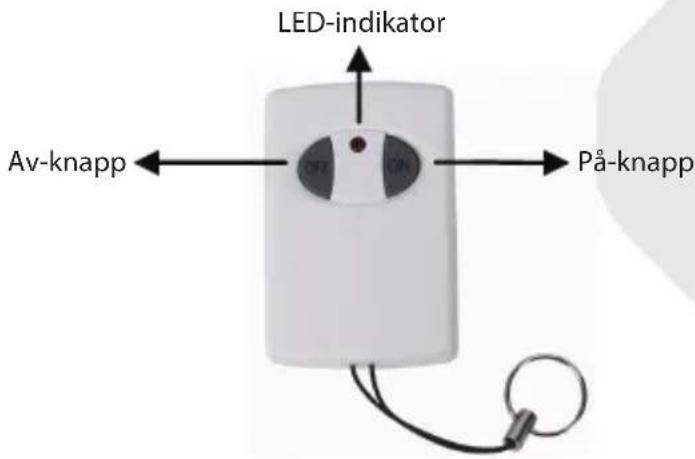

Beskrivning av ärrkontroll (SAS-ALARM100/110/120): Bild 5 LED-indikator Av-knapp På-knapp Installation av SAS-ALARM100

1. Sätt i, enligt diagrammet inuti batterifacket (baksida), batterierna för

larmenheten (3x AA).

2. Installera dörr-/fönstersensorerna med tejpen på dörrar och fönster. Obs!

maximalt 1cm avstånd mellan magnetisk kontakt och sensor (se gur 2). Slå på sensorn på RF eller RF+LARM. Om den ställs på RF+LARM, kommer sensorn att skicka en signal till larmheten när den triggas och sensorns siren kommer också att ljuda. I det här fallet kommer både sensorns och larmenhetens sirener att ljuda.

3. Avlägsna det transparenta locket på framsidan av larmenheten för att skriva

ner sensorernas lägen motsvarande de numrerade LED:en. (t.ex. sensor 1=framdörr, 2=köksfönster, etc.).

4. Installera larmenheten på en plats där avståndet mellan larmenheten och

den längst bort belägna dörr-/fönstersensorn inte överskrider 60m (öppen yta)*.

5. Ställ larmenheten på LARM eller DÖRRKLOCKS- funktion. Om du ställer den

på DÖRRKLOCKS, kommer larmenheten att ljuda som en dörrklocka när en dörr eller fönster öppnas. Om den ställs på LARM genereras en ljudsiren på 100 dB. När larmenheten är påkopplad, är larmet ännu inte larmat (aktivt). Tryck på knappen PÅ på ärrkontrollen för att larma och på AV förSVENSKA

att avlarma. Förseningstiden för att gå in i eller lämna skyddat område är mellan 20~25sekunder.

6. Du rekommenderas att testa larmsystemet för rätt funktion när du använder

det för första gången och var 3:e månad. Förfaringssätt: a) Ställ larmenheten på LARM eller DÖRRKLOCKS rekommenderas vid test. b) Tryck på knappen PÅ på ärrkontrollen för att sätta på larmet. c) Vänta 20~25 sekunder (förseningstid). d) Öppna varje dörr eller fönster en åt gången för att kontrollera om motsvarande LED tänds och DÖRRKLOCKA ljuder. e) Avlarma om allt fungerar korrekt. f) Larmsystemet är klart för användning. Obs!

1) larmet ger ifrån sig en bekräftelseton när det larmas eller avlarmas. Tonen

för DÖRRKLOCKS är annorlunda än för LARM.

2) Om en sensor inte behöver vara påkopplad, är det möjligt att koppla från

varje sensor individuellt med på/av-brytaren. I det här fallet utgör sensorn inte längre del av larmstystemet när det larmas.

3) En sensor som ställs på RF+LARM kommer alltid att ge ifrån sig ett larmljud,

oberoende av om larmet är på eller av.

4) När en sensor triggas och larmenhetens siren ljuder, måste den stängas av

med på/av-brytaren på larmenheten. Därefter kan larmenheten kopplas på igen. Om larmet fortsätter att ljuda efter att ha larmat systemet, kontrollera om varje dörr eller fönster är ordentligt stängda. Installation av SAS-ALARM110

1. Sätt i, enligt diagrammet inuti batterifacket (baksida), batterierna för

larmenheten (3x AA).

2. Installera dörr-/fönstersensorerna med tejpen på dörrar och fönster. Obs!

maximalt 1cm avstånd mellan magnetisk kontakt och sensor (se gur 2). Slå på sensorn på RF eller RF+LARM. Om den ställs på RF+LARM, kommer sensorn att skicka en signal till larmheten när den triggas och sensorns siren kommer också att ljuda. I det här fallet kommer både sensorns och larmenhetens sirener att ljuda.

3. Installera vibrationssensorn med tejpen på fönstren (på glaset). Slå

på sensorn på RF eller RF+LARM. Om den ställs på RF+LARM, kommer sensorn att skicka en signal till larmheten när den triggas och sensorns siren kommer också att ljuda. I det här fallet kommer både sensorns ochSVENSKA

larmenhetens sirener att ljuda. Obs! vibrationssensorn är mycket känslig. Den minsta vibrationen triggar sensorn. Det rekommenderas att inte installera vibrationssensorn i närheten av dörrar. Slamrande dörrar triggar sensorn.

4. Sätt i, enligt diagrammet inuti batterifacket (baksida), batterierna för PIR-

sensorn (3x AAA). PIR-sensorn behöver värmas upp i 30~40 sekunder före första användningen. Under denna period kan ingen rörelse detekteras. Installera PIR-sensorn på en höjd på 1~1,5 m för bästa funktion. Installera inte PIR-sensorn i direkt solljus, emot fönster, föremål som lätt rör sig och varma eller kalla källor.

5. Avlägsna det transparenta locket på framsidan av larmenheten för att skriva

ner sensorernas lägen motsvarande de numrerade LED:en. (t.ex. sensor 1=framdörr, 2=köksfönster, etc.).

6. Installera larmenheten på en plats där avståndet mellan larmenheten och

den längst bort belägna dörr-/fönstersensorn inte överskrider 60m (öppen yta)*.

7. Ställ larmenheten på LARM eller DÖRRKLOCKS- funktion. Om du ställer den

på DÖRRKLOCKS, kommer larmenheten att ljuda som en dörrklocka när en dörr eller fönster öppnas. Om den ställs på LARM genereras en ljudsiren på 100 dB. När larmenheten är påkopplad, är larmet ännu inte larmat (aktivt). Tryck på knappen PÅ på ärrkontrollen för att larma och på AV för att avlarma. Förseningstiden för att gå in i eller lämna skyddat område är mellan 20~25sekunder.

8. Du rekommenderas att testa larmsystemet för rätt funktion när du använder

det för första gången och var 3:e månad. Förfaringssätt: a) Ställ larmenheten på LARM eller DÖRRKLOCKS rekommenderas vid test. b) Tryck på knappen PÅ på ärrkontrollen för att sätta på larmet. c) Vänta 20~25 sekunder (förseningstid). d) För att testa dörr-/fönstersensorn, öppna varje dörr eller fönster en åt gången för att kontrollera om motsvarande LED tänds och DÖRRKLOCKS (dörrklocka) ljuder. e) För att testa PIR sensorn, rör dig runt PIR sensorn och kontrollera om motsvarande LED tänds och DÖRRKLOCKS ljuder. Obs! LED-indikatorn på PIR-sensorn tänds också. f) För att testa vibrationssensorn, slå försiktigt på fönstret och kontrollera om motsvarande LED tänds och DÖRRKLOCKS ljuder. g) Avlarma om allt fungerar korrekt.SVENSKA

h) Larmsystemet är klart för användning. Obs!

1) larmet ger ifrån sig en bekräftelseton när det larmas eller avlarmas. Tonen

för DÖRRKLOCKS är annorlunda än för LARM.

2) Om en sensor inte behöver vara påkopplad, är det möjligt att koppla från

varje sensor individuellt med på/av-brytaren. I det här fallet utgör sensorn inte del av larmsystemet längre när det är larmat (förutom PIR sensorn).

3) En sensor som ställs på RF+LARM kommer alltid att ge ifrån sig ett larmljud,

oberoende av om larmet är på eller av.

4) När en sensor triggas och larmenhetens siren ljuder, måste den stängas av

med på/av-brytaren på larmenheten. Därefter kan larmenheten kopplas på igen. Om larmet fortsätter ljuda efter att ha larmat systemet, kontrollera om varje sensor är korrekt installerad. Installation av SAS-ALARM120

1. Sätt i, enligt diagrammet inuti batterifacket (baksida), batterierna för

larmenheten (3x AA).

2. Installera dörr-/fönstersensorerna med tejpen på dörrar och fönster. Obs!

maximalt 1cm avstånd mellan magnetisk kontakt och sensor (se gur 2). Slå på sensorn på RF eller RF+LARM. Om den ställs på RF+LARM, kommer sensorn att skicka en signal till larmheten när den triggas och sensorns siren kommer också att ljuda. I det här fallet kommer både sensorns och larmenhetens sirener att ljuda.

3. Sätt i, enligt diagrammet inuti batterifacket (baksida), batterierna för PIR-

sensorn (3x AAA). PIR-sensorn behöver värmas upp i 30~40 sekunder före första användningen. Under denna period kan ingen rörelse detekteras. Installera PIR-sensorn på en höjd på 1 ~1,5m för bästa funktion. Installera inte PIR-sensorn i direkt solljus, emot fönster, föremål som lätt rör sig och varma eller kalla källor.

4. Avlägsna det transparenta locket på framsidan av larmenheten för att skriva

ner sensorernas lägen motsvarande de numrerade LED:en. (t.ex. sensor 1=framdörr, 2=köksfönster, etc.).

5. Installera larmenheten på en plats där avståndet mellan larmenheten och

den längst bort belägna dörr-/fönstersensorn inte överskrider 60m (öppen yta)*.

6. Ställ larmenheten på LARM eller DÖRRKLOCKS- funktion. Om du ställer den

på DÖRRKLOCKS, kommer larmenheten att ljuda som en dörrklocka när en dörr eller fönster öppnas. Om den ställs på LARM genereras en ljudsirenSVENSKA

på 100 dB. När larmenheten är påkopplad, är larmet ännu inte larmat (aktivt). Tryck på knappen PÅ på ärrkontrollen för att larma och på AV för att avlarma. Förseningstiden för att gå in i eller lämna skyddat område är mellan 20~25sekunder.

7. Du rekommenderas att testa larmsystemet för rätt funktion när du använder

det för första gången och var 3:e månad. Förfaringssätt: a) Ställ larmenheten på LARM eller DÖRRKLOCKS rekommenderas vid test. b) Tryck på knappen PÅ på ärrkontrollen för att sätta på larmet. c) Vänta 20~25 sekunder (förseningstid). d) För att testa dörr-/fönstersensorn, öppna varje dörr eller fönster en åt gången för att kontrollera om motsvarande LED tänds och DÖRRKLOCKS (dörrklocka) ljuder. e) För att testa PIR sensorn, rör dig runt PIR sensorn och kontrollera om motsvarande LED tänds och DÖRRKLOCKS ljuder. Obs! LED-indikatorn på PIR-sensorn tänds också. f) Avlarma om allt fungerar korrekt. g) Larmsystemet är klart för användning. Obs!

1) larmet ger ifrån sig en bekräftelseton när det larmas eller avlarmas. Tonen

för DÖRRKLOCKS är annorlunda än för LARM.

2) Om en sensor inte behöver vara påkopplad, är det möjligt att koppla från

varje sensor individuellt med på/av-brytaren. I det här fallet utgör sensorn inte del av larmsystemet längre när det är larmat (förutom PIR sensorn).

3) En sensor som ställs på RF+LARM kommer alltid att ge ifrån sig ett larmljud,

oberoende av om larmet är på eller av.

4) När en sensor triggas och larmenhetens siren ljuder, måste den stängas av

med på/av-brytaren på larmenheten. Därefter kan larmenheten kopplas på igen. Om larmet fortsätter ljuda efter att ha larmat systemet, kontrollera om varje sensor är korrekt installerad. Specikationer: Larmenhet (gur 1):

• Överföringsspänning: <6mA

• Funktionsområde: +/- 60m (öppen yta)*

• Överföringsspänning: <5mA

• Funktionsområde: +/- 60 m (öppen yta)*

• Installationshöjd: 1,5m (rekommenderad)

• Överföringsspänning: <6mA

• Funktionsområde: +/- 60m (öppen yta)*

• Överföringsspänning: <10mA

• Funktionsområde: +/- 30m (öppen yta)*

• Fjärrkontrollens och sensorernas funktionsavstånd kan variera beroende på omgivningsförhållanden.SVENSKA

Säkerhetsanvisningar: Utsätt inte produkten för vatten eller fukt. Underhåll: Torka endast av med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel. Garanti: Varken garanti eller skadeståndsskyldighet gäller vid ändringar eller modieringar av produkten, eller för skador som har uppstått på grund av felaktig användning av denna produkt. Allmänt: Utseende och specikationer kan komma att ändras utan föregående meddelande. Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana. Den här bruksanvisningen producerades med omsorg. Dock kan inga rättigheter härröras. König Electronic kan inte acceptera ansvar för några felaktigheter i denna bruksanvisning eller dess konsekvenser. Behåll bruksanvisningen och förpackningen för eventuellt framtida behov. Obs: Denna produkt är märkt med denna symbol. Det betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det nns särskilda återvinningssystem för dessa produkter. Den här produkten har tillverkats och levereras i enlighet med alla relevanta regler och direktiv som gäller för alla medlemsstater inom Europeiska Unionen. Den efterlever även alla tillämpliga specikationer och regler i försäljningslandet. Formell dokumentation nns att beställa på begäran. Detta omfattar, men är inte begränsat till: Deklaration om överensstämmelse (och produktidentitet), materialsäkerhetsdatablad, produkttestrapport. Kontakta vår kundtjänst för att få hjälp: via webbplatsen: http://www.nedis.com/en-us/contact/contact-form.htm via e-post: service@nedis.com via telefon: +31 (0)73-5993965 (under kontorstid) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NEDERLÄNDERNAČESKY
