NÁVOD NA OBSLUHU SASALARM120 KONIG

Pohybový senzor PIR (obr. 3):

Viacúčelový systém bezdrôtového alarmu s technológiou Plug and Play.

Jednoduchá a rýchla inštalácia. Pretože je napájaný batériami, eliminuje sa používanie zbytočných adaptérov a kabeláže. Slúži na zabezpečenie domov, kancelárií, predajní a pod. za niekol’ko minút.

Jednotka alarmu s ultra hlasitou sirénou a LED indikátory, ktoré indikujú, ktorý snímač sa zapol. Dodáva sa s 2 kusmi dialkových ovládačov využívajúcimi infračervené žiarenie, ktoré slúžia na zapnutie alebo vypnutie systému. Prepínač funkcií na jednotke alarmu na zapnutie používania vo funkcii alarmu alebo zvončeka pri vstupe (zvonenie).

SAS-ALARM100

1x jednotka alarmu

Opis jednotky alarmu (SAS-ALARM100/110/120): Obrázok 1

Siréna Alarm (zapnút') Vypnút' Zvonenie (zapnút') LED indikátory alarmu (6x) Priehradka na batérie (zadná strana)

Opis snímača na dvere/okno (SAS-ALARM100/110/120): Obrázok 2

Siréna RF (zapnút) Vypnút RF+Alarm (zapnút) Priehradka na batérie 1 cm

KÖNIG

SLOVENSKY

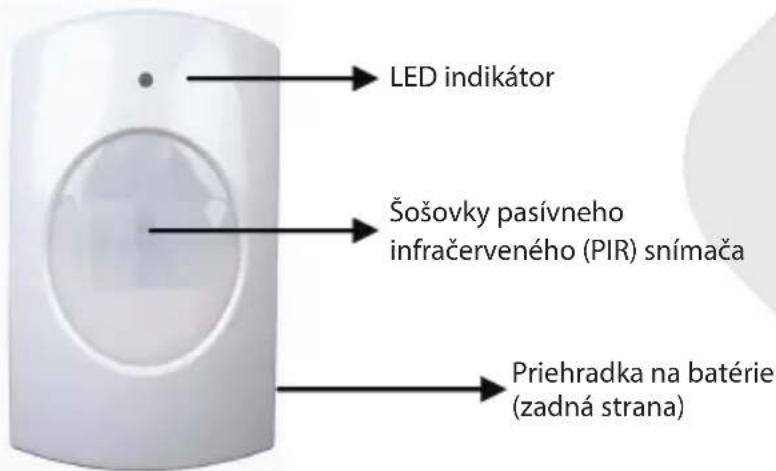

Opis pasívneho infračerveného (PIR) snímača (SAS-ALARM110/120): Obrázok 3

Opis snímača vibrácií (SAS-ALARM110): Obrázok 4

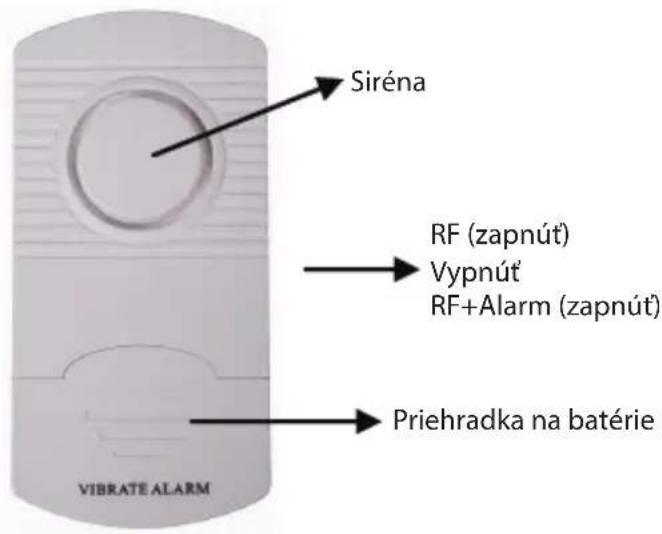

Siréna RF (zapnút) Vypnút RF+Alarm (zapnút) Priehradka na batérie VIBRATE ALARM

KÖNIG

SLOVENSKY

Opis dialkového ovládača (SAS-ALARM100/110/120): Obrázok 5

LED indikátor Tlačidlo vypnutia ← → Tlačidlo zapnutia

Inštalácia systému SAS-ALARM100

1. Do jednotky alarmu vložte podľa schémy v priehradke na batérie (zadná strana) batérie (3 kusy typu AA).
2. Pomocou lepiacej pásky nainštalujte na dvere a okná snímač na dvere/okno. Poznámka: medzi magnetickým kontaktom a snímačom zachovajte maximálnu vzdialenost 1 cm (pozrite si obrázok 2). Prepnite snímač na nastavenie RF alebo RF+ALARM. V prípade nastavenia RF+ALARM snímač po spustení odošle do jednotky alarmu signál a spustí sa aj siréna snímača. V tomto prípade sa spustí siréna snímača aj jednotky alarmu.
3. Z jednotky alarmu snímte priehľadný predný kryt a zapíšte polohu snímačov podľa očíslovaných LED indikátorov. (napr. snímač 1=predné dvere, 2=okno v kuchyni atd').
4. Jednotku alarmu nainštalujte na požadované miesto. Vzdialenost medzi jednotkou alarmu a najvzdialenejším snímačom na dvere/okno nesmie byt viac než 60 m (v otvorenom priestore)*.
5. Jednotku alarmu prepnite na funkciu ALARM alebo ZVONENIE. V prípade prenutia na možnosť ZVONENIE vydá jednotka alarmu pri otvorení dverí alebo okna zvuk podobný zvuku zvončeka pri vstupe. V prípade prenutia na možnosť ALARM sa zapne hlasitá siréna s výkonom 100 dB. Po zapnutí jednotky alarmu nebude zatial’alarm zapnutý (aktívny). Alarm

KÖNIG

SLOVENSKY

zapnete stlačením tlačidla ZAPNÚŤ na dialkovom ovládači; stlačením tlačidla VYPNÚŤ ho vypnete. Časová lehota pre vstup alebo opustenie zabezpečeného priestoru je 20 až 25 sekúnd.

1. Správne fungovanie systému alarmu odporúčame otestovať pri prvom použití a každé 3 mesiace.

Postup:

a) Jednotku alarmu prepnite na funkciu ALARM alebo ZVONENIE (odporúčame na testovanie).
b) Stlačením tlačidla ZAPNÚŤ na dialkovom ovládači zapnete alarm.
c) Počkajte 20 až 25 sekúnd (čas oneskorenia spustenia).
d) Zaradom otvárajte každé dvere alebo okno a skontrolujte, či sa rozsvieti príslušný LED indikátor a či zaznie ZVONENIE.
e) Ak všetko správne funguje, alarm vypnite.
f) Systém alarmu je pripravený na používanie.

Poznámka:

1) Jednotka alarmu vygeneruje v prípade zapnutia alebo vypnutia potvrdzujúci tón. Tón pre ZVONENIE sa odlišuje od tónu pre ALARM.
2) Ak nie je potrebné, aby bol snímač zapnutý, každý snímač je možné individuálne vypnút pomocou vypínača. V tomto prípade už nebude snímač v prípade zapnutia súčastou systému alarmu.
3) Snímač nastavený na možnosť RF+ALARM vždy vydá vlastný zvuk alarmu bez ohľadu na to, či je jednotka alarmu zapnutá alebo vypnutá.
4) Ked'sa snímač zapne a zaznie siréna jednotky alarmu, je nutné ju vypnút vypínačom na jednotke alarmu. Následne možno jednotku alarmu znova zapnút. Ak alarm pokračuje aj po zapnutí systému, skontrolujte, či sú všetky dvere alebo okná zatvorené.

Inštalácia snímača SAS-ALARM110

1. Do jednotky alarmu vložte podľa schémy v priehradke na batérie (zadná strana) batérie (3 kusy typu AA).
2. Pomocou lepiacej pásky nainštalujte na dvere a okná snímač na dvere/okno. Poznámka: medzi magnetickým kontaktom a snímačom zachovajte maximálnu vzdialenost 1 cm (pozrite si obrázok 2). Prepnite snímač na nastavenie RF alebo RF+ALARM. V prípade nastavenia RF+ALARM snímač po spustení odošle do jednotky alarmu signál a spustí sa aj siréna snímača. V tomto prípade sa spustí siréna snímača aj jednotky alarmu.
3. Snímač vibrácií nainštalujte na okná (na sklo) pomocou lepiacej pásky. Prepnite snímač na nastavenie RF alebo RF+ALARM. V prípade nastavenia

KÖNIG

SLOVENSKY

RF+ALARM snímač po spustení odošle do jednotky alarmu signál a spustí sa aj siréna snímača. V tomto prípade sa spustí siréna snímača aj jednotky alarmu. Poznámka: snímač vibrácií je velmi citlivý. Snímač spustia aj najmenšie vibrácie. Neodporúčame inštalovať snímač vibrácií na okná blízko dverí. Nárazom dverí sa snímač spustí.

1. Do pasívneho infračerveného (PIR) snímača vložte podľa schémy v priehradke na batérie (zadná strana) batérie (3 kusy typu AAA). Pred prvým použitím sa musí pasívny infračervený (PIR) snímač 30 až 40 sekúnd zahrievat. Počas tejto časovej doby snímač nedokáže zistiť pohyb. Ak chcete dosiahnuť najlepšie fungovanie, pasívny infračervený (PIR) snímač nainštalujte vo výške 1–1,5 m. Pasívny infračervený (PIR) snímač neinštalujte na miesta s priamym dopadom slnečného svetla, smerom k oknám, k objektom, ktoré sa l’ahko pohnú, a k zdrojom tepla alebo chladu.

2. Z jednotky alarmu snímte priehľadný predný kryt a zapíšte polohu snímačov podľa očíslovaných LED indikátorov. (napr. snímač 1=predné dvere, 2=okno v kuchyni atd').

3. Jednotku alarmu nainštalujte na požadované miesto. Vzdialenost medzi jednotkou alarmu a najvzdialenejším snímačom nesmie byt viac než 60 m (v otvorenom priestore)*.

4. Jednotku alarmu prepnite na funkciu ALARM alebo ZVONENIE. V prípade prenutia na možnosť ZVONENIE vydá jednotka alarmu pri otvorení dverí alebo okna zvuk podobný zvuku zvončeka pri vstupe. V prípade prenutia na možnosť ALARM sa zapne hlasitá siréna s výkonom 100 dB. Po zapnutí jednotky alarmu nebude zatial alarm zapnutý (aktívny). Alarm zapnete stlačením tlačidla ZAPNÚŤ na dialkovom ovládači; stlačením tlačidla VYPNÚŤ ho vypnete. Časová lehota pre vstup alebo opustenie zabezpečeného priestoru je 20 až 25 sekúnd.

5. Správne fungovanie systému alarmu odporúčame otestovať pri prvom použití a každé 3 mesiace.

Postup:

a) Jednotku alarmu prepnite na funkciu ALARM alebo ZVONENIE (odporúčame na testovanie).
b) Stlačením tlačidla ZAPNÚŤ na dialkovom ovládači zapnete alarm.
c) Počkajte 20 až 25 sekúnd (čas oneskorenia spustenia).
d) Ak chcete vykonať testovanie snímača na dvere/okno, zaradom otvárajte každé dvere alebo okno a skontrolujte, či sa rozsvieti príslušný LED indikátor a či zaznie ZVONENIE.

KÖNIG

SLOVENSKY

e) Ak chcete testovať pasívny infračervený (PIR) snímač, pohybujte sa okolo pasívneho infračerveného (PIR) snímača a skontrolujte, či sa rozsvieti príslušný LED indikátor a či zaznie ZVONENIE. Poznámka: rozsvieti sa aj LED indikátor na pasívnom infračervenom(PIR) snímači.

f) Ak chcete testovať snímač vibrácií, opatrne túknite na okno a skontrolujte, či sa rozsvieti príslušný LED indikátor a či zaznie ZVONENIE. g) Ak všetko správne funguje, alarm vypnite. h) Systém alarmu je pripravený na používanie.

Poznámka:

1) Jednotka alarmu vygeneruje v prípade zapnutia alebo vypnutia potvrdzujúci tón. Tón pre ZVONENIE sa odlišuje od tónu pre ALARM.
2) Ak nie je potrebné, aby bol snímač zapnutý, každý snímač je možné individuálne vypnúť pomocou vypínača. V tomto prípade už nebude snímač v prípade zapnutia súčastou systému alarmu (okrem pasívneho infračerveného (PIR) snímača).
3) Snímač nastavený na možnosť RF+ALARM vždy vydá vlastný zvuk alarmu bez ohľadu na to, či je jednotka alarmu zapnutá alebo vypnutá.
4) Ked'sa snímač zapne a zaznie siréna jednotky alarmu, je nutné ju vypnúť vypínačom na jednotke alarmu. Následne možno jednotku alarmu znova zapnúť. Ak alarm pokračuje aj po zapnutí systému, skontrolujte, či je každý snímač nainštalovaný správne.

Inštalácia snímača SAS-ALARM120

1. Do jednotky alarmu vložte podľa schémy v priehradke na batérie (zadná strana) batérie (3 kusy typu AA).
2. Pomocou lepiacej pásky nainštalujte na dvere a okná snímač na dvere/okno. Poznámka: medzi magnetickým kontaktom a snímačom zachovajte maximálnu vzdialenost 1 cm (pozrite si obrázok 2). Prepnite snímač na nastavenie RF alebo RF+ALARM. V prípade nastavenia RF+ALARM snímač po spustení odošle do jednotky alarmu signál a spustí sa aj siréna snímača. V tomto prípade sa spustí siréna snímača aj jednotky alarmu.
3. Do pasívneho infračerveného (PIR) snímača vložte podľa schémy v priehradke na batérie (zadná strana) batérie (3 kusy typu AAA). Pred prvým použitím sa musí pasívny infračervený (PIR) snímač 30 až 40 sekúnd zahrievať. Počas tejto časovej doby snímač nedokáže zistiť pohyb. Ak chcete dosiahnuť najlepšie fungovanie, pasívny infračervený (PIR) snímač nainštalujte vo výške 1–1,5 m. Pasívny infračervený (PIR) snímač neinštalujte

KÖNIG

SLOVENSKY

na miesta s priamym dopadom slnečného svetla, smerom k oknám, k objektom, ktoré sa l'ahko pohnú, a k zdrojom tepla alebo chladu.

1. Z jednotky alarmu snímte priehľadný predný kryt a zapíšte polohu snímačov podľa očíslovaných LED indikátorov. (napr. snímač 1=predné dvere, 2=okno v kuchyni atd').

2. Jednotku alarmu nainštalujte na požadované miesto. Vzdialenost medzi jednotkou alarmu a najvzdialenejším snímačom nesmie byt viac než 60 m (v otvorenom priestore)*.

3. Jednotku alarmu prepnite na funkciu ALARM alebo ZVONENIE. V prípade prenutia na možnosť ZVONENIE vydá jednotka alarmu pri otvorení dverí alebo okna zvuk podobný zvuku zvončeka pri vstupe. V prípade prenutia na možnosť ALARM sa zapne hlasitá siréna s výkonom 100 dB. Po zapnutí jednotky alarmu nebude zatial alarm zapnutý (aktívny). Alarm zapnete stlačením tlačidla ZAPNÚŤ na dialkovom ovládači; stlačením tlačidla VYPNÚŤ ho vypnete. Časová lehota pre vstup alebo opustenie zabezpečeného priestoru je 20 až 25 sekúnd.

4. Správne fungovanie systému alarmu odporúčame otestovať pri prvom použití a každé 3 mesiace.

Postup:

a) Jednotku alarmu prepnite na funkciu ALARM alebo ZVONENIE (odporúčame na testovanie).
b) Stlačením tlačidla ZAPNÚŤ na dialkovom ovládači zapnete alarm.
c) Počkajte 20 až 25 sekúnd (čas oneskorenia spustenia).
d) Ak chcete vykonať testovanie snímača na dvere/okno, zaradom otvárajte každé dvere alebo okno a skontrolujte, či sa rozsvieti príslušný LED indikátor a či zaznie ZVONENIE.
e) Ak chcete testovať pasívny infračervený (PIR) snímač, pohybujte sa okolo pasívneho infračerveného (PIR) snímača a skontrolujte, či sa rozsvieti príslušný LED indikátor a či zaznie ZVONENIE. Poznámka: rozsvieti sa aj LED indikátor na pasívnom infračervenom(PIR) snímači.
f) Ak všetko správne funguje, alarm vypnite.
g) Systém alarmu je pripravený na používanie.

Poznámka:

1) Jednotka alarmu vygeneruje v prípade zapnutia alebo vypnutia potvrdzujúci tón. Tón pre ZVONENIE sa odlišuje od tónu pre ALARM.

2) Ak nie je potrebné, aby bol snímač zapnutý, každý snímač je možné individuálne vypnút pomocou vypínača. V tomto prípade už nebude

KÖNIG

SLOVENSKY

snímač v prípade zapnutia súčastou systému alarmu (okrem pasívneho infračerveného (PIR) snímača).

3) Snímač nastavený na možnosť RF+ALARM vždy vydá vlastný zvuk alarmu bez ohľadu na to, či je jednotka alarmu zapnutá alebo vypnutá.
4) Ked' sa snímač zapne a zaznie siréna jednotky alarmu, je nutné ju vypnút vypínačom na jednotke alarmu. Následne možno jednotku alarmu znova zapnút. Ak alarm pokračuje aj po zapnutí systému, skontrolujte, či je každý snímač nainštalovaný správne.

Technické údaje:

Jednotka alarmu (obrázok 1):

• Napájanie: jednosmerný prúd, 4,5 V (3 batérie typu, nie sú súčastou balenia)
• Prúd v pohotovostnom režime: < 1,5 mA
• Prúd pre zvonenie: < 90 mA
  • Prúd pre alarm: < 130 mA
  • Hlasitost alarmu: 100 dB (0,5 m)
  • Hlasitost' zvonenia: 90 dB (0,5 m)
  • Prepínač: alarm/zvonenie/vypnutý
  • LED indikátor: 6
  • Frekvencia: 433 MHz ± 250 kHz
  • Rozmery: 5,7 (Š) x 3,9 (H) x 10,9 (V) cm
• Čas oneskorenia spustenia: 20 až 25 sek.

Snímač na dvere/okno (obrázok 2):

• Napájanie: jednosmerný prúd, 4,5 V (3 batérie typu LR44, sú súčastou balenia)
• Prúd v pohotovostnom režime: <10 μA
  • Prenosový prúd: < 6 mA
• Prevádzková vzdialenost: +/- 60 m (otvorený priestor)
  • Hlasitost alarmu: 95 dB (0,5 m)
• Prepínač: RF + alarm/RF/vyp.
  • Frekvencia: 433 MHz ± 250 kHz
• Rozmery s magnetickým 6 (Š) x1 (H) x 9,9 (V) cm kontaktom:

KÖNIG

SLOVENSKY

Pasívny infračervený (PIR) snímač (obrázok 3):

• Napájanie: jednosmerný prúd, 4,5 V (3 batérie typu, nie sú súčastou balenia)
  • Prúd v pohotovostnom režime: <100 μA
  • Prenosový prúd: < 5 mA
  • Prevádzková vzdialenost: +/- 60 m (otvorený priestor)
  • Dosah zistovania: 5 až 8 m
  • Uhol zistovania: 100° (horizontálne)/80° (vertikálne)
  • Výška inštalácie: 1,5 m (odporúčaná)
• Frekvencia: 433 MHz ± 250 kHz
• Rozmery: 6 (Š) x 5 (H) x 9,8 (V) cm

Snímač vibrácií (obrázok 4):

• Napájanie: jednosmerný prúd, 4,5 V (3 batérie typu LR44, sú súčastou balenia)
  • Prúd v pohotovostnom režime: <10 μA
  • Prenosový prúd: < 6 mA
  • Prevádzková vzdialenost: +/- 60 m (otvorený priestor)
  • Frekvencia: 433 MHz ± 250 kHz
  • Hlasitost alarmu: 95 dB (0,5 m)
  • Rozmery: 4,8 (Š) x 1 (H) x 9,9 (V) cm

• Napájanie: jednosmerný prúd, 12 V (3 batérie typu LR44, sú súčastou balenia)
  • Prúd v pohotovostnom režime: 0
  • Prenosový prúd: <10 mA
• Prevádzková vzdialenost: +/- 30 m (otvorený priestor)
  • Tlačidlá: zapnút/vypnút
  • LED indikátor: 1
• Frekvencia: 433 MHz ± 250 kHz
• Rozmery: 3,5() × 1,3(H) × 5,2(V) cm

* Prevádzková vzdialenost dialkového ovládača a snímačov sa môže líšit v závislosti na podmienkach prostredia.

KÖNIG

SLOVENSKY

Bezpečnostné opatrenia:

Nevystavujte výrobok pôsobeniu vody alebo vlhkosti.

Údržba:

Čistte len suchou tkaninou.

Nepoužívajte čistiace prostriedky ani abrazívne materiály.

Záruka:

V prípade akýchkolvek úprav výrobku alebo poškodenia spôsobeného nesprávnym používaním výrobku sa neposkytuje žiadna záruka ani spoločnosť nepreberá žiadnu zodpovednosť.

Všeobecné:

Vzhľad a technické údaje môžu byť bez oznámenia zmenené.

Všetky logá, značky a názvy výrobkov sú ochranné známky alebo registrované ochranné známky príslušných vlastníkov a ako také ich uznávame.

Tvorbe tohto návodu bola venovaná veľká pozornosť. Žiadne nároky však z toho nevyplývajú. Spoločnosť König Electronic nenesie žiadnu zodpovednosť za prípadné chyby v tomto návode ani ich následky.

Tento návod a obal výrobku uschovajte pre možnú potrebu v budúcnosti.

Upozornenie:

Výrobok je označený týmto symbolom. Znamená to, že použité elektrické alebo elektronické výrobky nesmú byť zamiešané do bežného odpadu z domácností. Pre tieto výrobky existuje systém separovaného zberu.

Tento výrobok bol vyrobený a dodaný v súlade so všetkými príslušnými predpismi a smernicami platnými pre všetky členské štáty Európskej únie. Je tiež v súlade so všetkými normami a predpismi platnými v krajine, kde sa predáva. Formálna dokumentácia je k dispozícii na vyžiadanie. Okrem iného sem patrí: Vyhlásenie o zhode (a identite výrobku), karta bezpečnostných údajov a správa o testovaní výrobku.

So žiadostou o podporu sa obráťte na zákaznícku službu:

cez webovú lokalitu: http://www.nedis.com/en-us/contact/contact-form.htm

e-mailom: [e-mail]
