MANUAL DE UTILIZARE SASALARM120 KONIG

Sistem de alarmă multifunțional wireless cu funcție Plug and Play. Instalare ușoară și rapidă. Alimentat cu baterii, elimină folosirea adaptoarelor și cablurilor. Protejează case, birouri, magazine, etc. în doar câteva minute de la activare. Centrala alarmei este dotată cu o sirenă foarte puternică și cu LED-uri care indică exact și senzorul care a fost declanșat. Furnizat cu 2 telecomenzi RF pentru armarea sau dezarmarea sistemului. Comutatorul funcțiilor de pe centrală comută între funcțiile de alarmă sau de sonerie de ușă (clopoțel).

SAS-ALARM100

1 centrală
6 senzori uşă/geam
2 telecomenzi

SAS-ALARM110

1 centrală
2 senzori uşă/geam
2 senzori PIR
2 senzori de vibrații
2 telecomenzi

SAS-ALARM120

1 centrală
3 senzori uşă/geam
3 senzori PIR
2 telecomenzi

Sirenă Alarmă (Pornit) Oprit Clopoțel (Pornit) Compartmentul bateriei (spate) Indicatoarele LED ale alarmei (6 buc.)

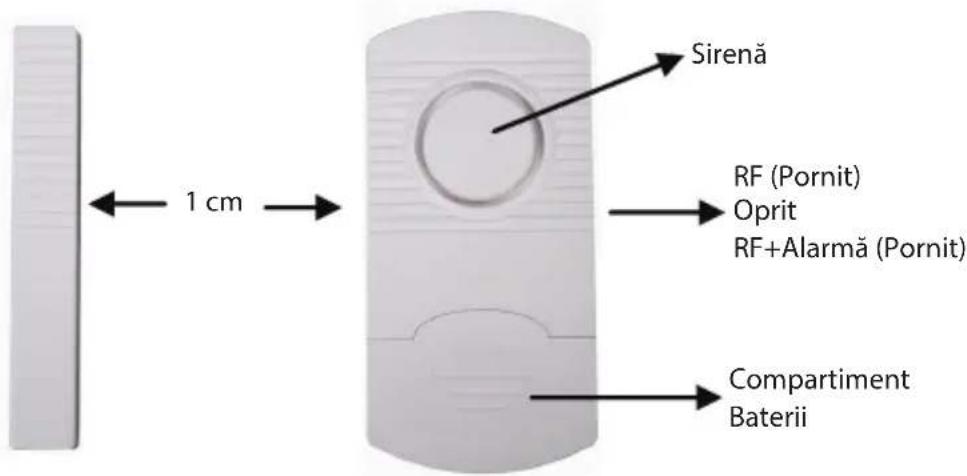

Descrierea senzorului uşii/geamului (SAS-ALARM100/110/120): Figura 2

Sirenă RF (Pornit) Oprit RF+Alarmă (Pornit) Compartment Baterii 1 cm

KÖNIG

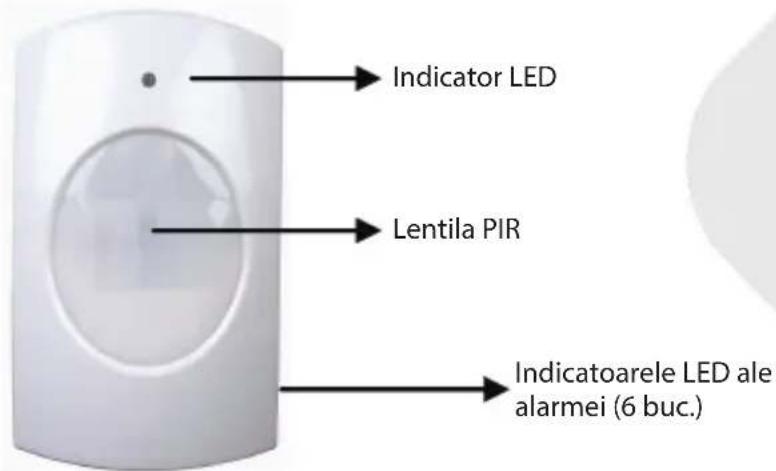

Description PIR sensor (SAS-ALARM110/120): Figura 3

Indicator LED Lentila PIR Indicatoarele LED ale alarmei (6 buc.)

Descrierea senzorului de vibrație (SAS-ALARM110): Figura 4

Sirenă RF (Pornit) Oprit RF+Alarmă (Pornit) Compartment Baterii VIBRATE ALARM

ROMÂNĂ

KÖNIG

ROMÂNĂ

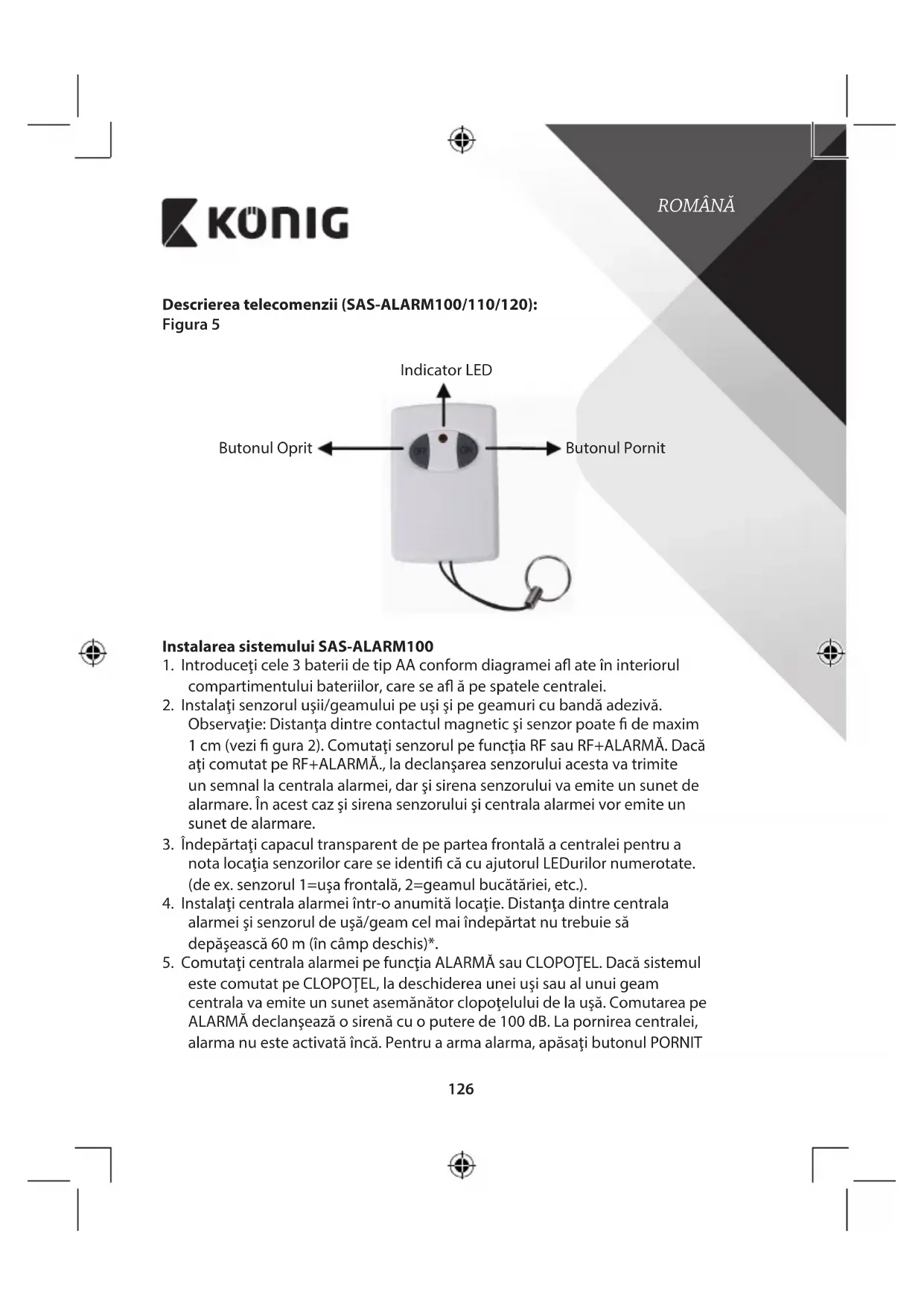

Descrierea telecomenzii (SAS-ALARM100/110/120): Figura 5

Indicator LED Butonul Oprit ← OPF OPN → Butonul Pornit

Instalarea sistemului SAS-ALARM100

1. Introduceți cele 3 baterii de tip AA conform diagramei afl ate în interiorul compartimentului bateriilor, care se afl à pe spatele centralei.
2. Instalați senzorul ușii/geamului pe uși și pe geamuri cu bandă adezivă. Observație: Distanța dintre contactul magnetic și senzor poate fi de maxim 1 cm (vezi fi gura 2). Comutați senzorul pe funcția RF sau RF+ALARMĂ. Dacă ați comutat pe RF+ALARMĂ., la declanșarea senzorului acesta va trimite un semnal la centrala alarmei, dar și sirena senzorului va emite un sunet de alarmare. În acest caz și sirena senzorului și centrala alarmei vor emite un sunet de alarmare.
3. Îndepărtați capacul transparent de pe partea frontală a centralei pentru a nota locația senzorilor care se identifi că cu ajutorul LEDurilor numerotate. (de ex. senzorul 1=ușa frontală, 2=geamul bucătăriei, etc.).
4. Instalați centrala alarmei într-o anumită locație. Distanța dintre centrala alarmei și senzorul de ușă/geam cel mai îndepărtat nu trebuie să depășească 60 m (în câmp deschis)*.
5. Comutați centrala alarmei pe funcția ALARMĂ sau CLOPOȚEL. Dacă sistemul este comutat pe CLOPOȚEL, la deschiderea unei uși sau al unui geam centrala va emite un sunet asemănător clopoțelului de la ușă. Comutarea pe ALARMĂ declanșează o sirenă cu o putere de 100 dB. La pornirea centralei, alarma nu este activată încă. Pentru a arma alarma, apăsați butonul PORNIT

KÖNIG

ROMÂNĂ

de pe telecomandă. Pentru a dezarma alarma, apăsați butonul OPRIT de pe telecomandă. Durata de timp disponibilă pentru a intra, respectiv pentru a părăsi zona protejată, este de circa 20\~25 secunde.

1. La prima utilizare, respectiv la fi ecare 3 luni se recomandă testarea sistemului, pentru a verifi ca funcționarea corectă a acestuia.

a) Comutați centrala pe ALARMĂ sau CLOPOȚEL (recomandat pt. testare).
b) Apăsați butonul PORNIT al telecomenzii pentru a arma sistemul.
c) Aşteptați circa 20\~25 secunde (durata de temporizare).
d) Deschideți fi ecare ușă sau fi ecare fereastră una câte una și verifi cati dacă LED-ul corespunzător se aprinde și dacă se aude CLOPOȚEL.
e) Dacă totul funcționează perfect, dezarmați alarma.
f) Sistemul de alarmă este gata de utilizare.

Notă:

1) La armarea sau dezarmarea alarmei, centrala va emite un sunet de confi rmare. Tonalitatea sunetului pentru CLOPOTEL diferă de cel pentru ALARMĂ.
2) Dacă nu aveți nevoie de activarea vreunui senzor, cu ajutorul butonului pornit/oprit fi ecare senzor poate fi activat sau dezactivat în mod individual. În acest caz senzorul respectiv va fi deconectat de la sistemul de alarmă și nu va avea niciun rol la armarea sistemului.
3) Senzorul comutat pe funcția RF+ALARMĂ va emite un sunet de alarmare și la senzorul respectiv, în afară de cazul în care centrala alarmei este armată sau dezarmată.
4) Dacă a fost declanșat un senzor și sirena alarmei emite un sunet de alarmare, alarma trebuie întreruptă prin apăsarea butonului pornit/oprit de pe centrală. După întreruperera alarmei, centrala poate fi pornită din nou. Dacă alarma nu se întrerupe nici după armarea sistemului, verifi cați dacă toate ușile și geamurile sunt închise în mod corespunzător.

Instalarea sistemului SAS-ALARM110

1. Introduceți cele 3 baterii de tip AA conform diagramei afl ate în interiorul compartimentului bateriilor, care se afl à pe spatele centralei.
2. Instalați senzorul ușii/geamului pe uși și pe geamuri cu bandă adezivă. Observație: Distanța dintre contactul magnetic și senzor poate fi de maxim 1 cm (vezi fi gura 2). Comutați senzorul pe funcția RF sau RF+ALARMĂ. Dacă ați comutat pe RF+ALARMĂ., la declanșarea senzorului acesta va trimite un semnal la centrala alarmei, dar și sirena senzorului va emite un sunet de

KÖNIG

ROMÂNĂ

alarmare. În acest caz și sirena senzorului și centrala alarmei vor emite un sunet de alarmare.

1. Instalați senzorul de vibrații pe geamuri cu ajutorul benzii adezive (pe sticla geamurilor!). Comutați senzorul pe funcția RF sau RF+ALARMĂ. Dacă ați comutat pe RF+ALARMĂ., la declanșarea senzorului acesta va trimite un semnal la centrala alarmei, dar și sirena senzorului va emite un sunet de alarmare. În acest caz și sirena senzorului și centrala alarmei vor emite un sunet de alarmare. Observație: Senzorul de vibrații este foarte sensibil. Acest senzor va fi declanșat de cea mai mică vibrație. Instalarea senzorului de vibrații pe geamuri care se afl ă aproape de uși este nerecomandată. Trântirea ușilor poate declanșa senzorul.

2. Introduceți cele 3 baterii de tip AAA conform diagramei afl ate în interiorul compartimentului bateriilor, afl at pe spatele senzorului PIR. Înainte de a deveni operațional, senzorul PIR are nevoie de o perioadă de încălzire de circa 30\~40 secunde. În acest răstimp el nu poate detecta nicio mișcare. Pentru a obține o performanță adecvată, instalați senzorul PIR la o înălțime de 1\~1,5 m. Nu instalați senzorul PIR în bătaia razelor solare, înspre geamuri, către obiecte care se pot mișca foarte ușor sau către surse de căldură sau de frig.

3. Îndepărtați capacul transparent de pe partea frontală a centralei pentru a nota locația senzorilor care se identifi că cu ajutorul LEDurilor numerotate. (de ex. senzorul 1=ușa frontală, 2=geamul bucătăriei, etc.).

4. Instalați centrala alarmei într-o anumită locație. Distanța dintre centrala alarmei și senzorul cel mai îndepărtat nu trebuie să depășească 60 m (în câmp deschis)*.

5. Comutați centrala alarmei pe funcția ALARMĂ sau CLOPOȚEL. Dacă sistemul este comutat pe CLOPOȚEL, la deschiderea unei uși sau al unui geam centrala va emite un sunet asemănător clopoțelului de la ușă. Comutarea pe ALARMĂ declanșează o sirenă cu o putere de 100 dB. La pornirea centralei, alarma nu este activată încă. Pentru a arma alarma, apăsați butonul PORNIT de pe telecomandă. Pentru a dezarma alarma, apăsați butonul OPRIT de pe telecomandă. Durata de timp disponibilă pentru a intra, respectiv pentru a părăsi zona protejată, este de circa 20\~25 secunde.

6. La prima utilizare, respectiv la fi ecare 3 luni se recomandă testarea sistemului, pentru a verifi ca funcționarea corectă a acestuia.

a) Comutați centrala pe ALARMĂ sau CLOPOȚEL (recomandat pt. testare).

b) Apăsați butonul PORNIT al telecomenzii pentru a arma sistemul.

KÖNIG

ROMÂNĂ

c) Aşteptați circa 20\~25 secunde (durata de temporizare).
d) Pentru a testa senzorul uşii/geamului, deschideți fi ecare uşă sau fi ecare fereastră una câte una și verifi cați dacă LED-ul corespunzător se aprinde și dacă se aude CLOPOTEL.
e) Pentru a testa senzorul PIR, mișcați-vă în jurul lui și verifi cați dacă LED-ul corespunzător se aprinde și dacă se declanșează sunetul CLOPOȚEL. Observație: În acest caz se aprinde și LED-ul afl at pe senzorul PIR.
f) Pentru a testa senzorul de vibrații, ciocăniți cu grijă în geam și verifi cati dacă LED-ul corespunzător se aprinde și dacă se declanșează sunetul CLOPOȚEL.
g) Dacă totul funcționează perfect, dezarmați alarma.
h) Sistemul de alarmă este gata de utilizare.

Notă:

1) La armarea sau dezarmarea alarmei, centrala va emite un sunet de confi rmare. Tonalitatea sunetului pentru CLOPOTEL diferă de cel pentru ALARMĂ.
2) Dacă nu aveți nevoie de activarea vreunui senzor, cu ajutorul butonului pornit/oprit fi ecare senzor poate fi activat sau dezactivat în mod individual. În acest caz senzorul respectiv va fi deconectat de la sistemul de alarmă și nu va avea niciun rol la armarea sistemului (cu exceptia senzorului PIR).
3) Senzorul comutat pe funcția RF+ALARMĂ va emite un sunet de alarmare și la senzorul respectiv, în afară de cazul în care centrala alarmei este armată sau dezarmată.
4) Dacă a fost declanșat un senzor și sirena alarmei emite un sunet de alarmare, alarma trebuie întreruptă prin apăsarea butonului pornit/oprit de pe centrală. După întreruperera alarmei, centrala poate fi pornită din nou. Dacă alarma nu se întrerupe nici după armarea sistemului, verifi cați dacă toți senzorii au fost instalați în mod corespunzător.

Instalarea sistemului SAS-ALARM120

1. Introduceți cele 3 baterii de tip AA conform diagramei afl ate în interiorul compartimentului bateriilor, care se afl à pe spatele centralei.
2. Instalați senzorul ușii/geamului pe uși și pe geamuri cu bandă adezivă. Observație: Distanța dintre contactul magnetic și senzor poate fi de maxim 1 cm (vezi fi gura 2). Comutați senzorul pe funcția RF sau RF+ALARMĂ. Dacă ați comutat pe RF+ALARMĂ., la declanșarea senzorului acesta va trimite un semnal la centrala alarmei, dar și sirena senzorului va emite un sunet de alarmare. În acest caz și sirena senzorului și centrala alarmei vor emite un sunet de alarmare.

KÖNIG

1. Introduceți cele 3 baterii de tip AAA conform diagramei afl ate în interiorul compartimentului bateriilor, afl at pe spatele senzorului PIR. Înainte de a deveni operațional, senzorul PIR are nevoie de o perioadă de încălzire de circa 30\~40 secunde. În acest răstimp el nu poate detecta nicio mișcare. Pentru a obține o performanță adecvată, instalați senzorul PIR la o înălțime de 1\~1,5 m. Nu instalați senzorul PIR în bătaia razelor solare, înspre geamuri, către obiecte care se pot mișca foarte ușor sau către surse de căldură sau de friq.

2. Îndepărtați capacul transparent de pe partea frontală a centralei pentru a nota locația senzorilor care se identifi că cu ajutorul LEDurilor numerotate. (de ex. senzorul 1=ușa frontală, 2=geamul bucătăriei, etc.).

3. Instalați centrala alarmei într-o anumită locație. Distanța dintre centrala alarmei și senzorul cel mai îndepărtat nu trebuie să depășească 60 m (în câmp deschis)*.

4. Comutați centrala alarmei pe funcția ALARMĂ sau CLOPOȚEL. Dacă sistemul este comutat pe CLOPOȚEL, la deschiderea unei uși sau al unui geam centrala va emite un sunet asemănător clopoțelului de la ușă. Comutarea pe ALARMĂ declanșează o sirenă cu o putere de 100 dB. La pornirea centralei, alarma nu este activată încă. Pentru a arma alarma, apăsați butonul PORNIT de pe telecomandă. Pentru a dezarma alarma, apăsați butonul OPRIT de pe telecomandă. Durata de timp disponibilă pentru a intra, respectiv pentru a părăsi zona protejată, este de circa 20\~25 secunde.

5. La prima utilizare, respectiv la fi ecare 3 luni se recomandă testarea sistemului, pentru a verifi ca funcționarea corectă a acestuia. Procedeul de testare:

a) Comutați centrala pe ALARMĂ sau CLOPOȚEL (recomandat pt. testare).

b) Apăsați butonul PORNIT al telecomenzii pentru a arma sistemul.

c) Aşteptați circa 20\~25 secunde (durata de temporizare).

d) Pentru a testa senzorul uşii/geamului, deschideți fi ecare uşă sau fi ecare fereastră una câte una și verifi cați dacă LED-ul corespunzător se aprinde și dacă se aude CLOPOTEL.

e) Pentru a testa senzorul PIR, mișcați-vă în jurul lui și verifi cați dacă LED-ul corespunzător se aprinde și dacă se declanșează sunetul CLOPOȚEL. Observație: În acest caz se aprinde și LED-ul afl at pe senzorul PIR.

f) Dacă totul funcționează perfect, dezarmați alarma.

g) Sistemul de alarmă este gata de utilizare.

Notă:

1) La armarea sau dezarmarea alarmei, centrala va emite un sunet de confi rmare. Tonalitatea sunetului pentru CLOPOTEL diferă de cel pentru ALARMĂ.

ROMÂNĂ

KÖNIG

ROMÂNĂ

2) Dacă nu aveți nevoie de activarea vreunui senzor, cu ajutorul butonului pornit/oprit fi ecare senzor poate fi activat sau dezactivat în mod individual. În acest caz senzorul respectiv va fi deconectat de la sistemul de alarmă și nu va avea niciun rol la armarea sistemului (cu exceptia senzorului PIR).
3) Senzorul comutat pe funcția RF+ALARMĂ va emite un sunet de alarmare și la senzorul respectiv, în afară de cazul în care centrala alarmei este armată sau dezarmată.
4) Dacă a fost declanșat un senzor și sirena alarmei emite un sunet de alarmare, alarma trebuie întreruptă prin apăsarea butonului pornit/oprit de pe centrală. După întreruperera alarmei, centrala poate fi pornită din nou. Dacă alarma nu se întrerupe nici după armarea sistemului, verifi cați dacă toți senzorii au fost instalați în mod corespunzător.

Date tehnice:

Centrala alarmei (Figura 1):

• Alimentare: 4,5 V CC (3 baterii de tip AA, neincluse)
- Consumul de curent în standby: < 1,5 mA
- Consumul de curent al clopotelului: < 90 mA
- Consumul de curent al alarmei: < 130 mA
• Volumul alarmei: 100 dB (0,5 m)
• Volum avertizare sonoră: 90 dB (0,5 m)
• Comutator: alarmă/clopoțel/oprit
- Indicator LED: 6
• Frecvență: 433 MHz ± 250 kHz
• Dimensiuni: 5,7 (L) x 3,9 (A) x 10,9 (l) cm
• Durata de temporizare: 20-25 sec.

Senzor de uşă/geam (Figura 2):

• Alimentare: 4,5 V CC (3 baterii de tip LR44, incluse)
- Consumul de curent în standby: <10 μA
- Consumul de curent pt. transmiterea semnalului:
- Distanța de funcționare: +/- 60 m (în câmp deschis)*
• Volumul alarmei: 95 dB (la 0,5 m)
• Comutator: RF+alarmă/RF/oprit
• Frecvență: 433 MHz ± 250 kHz
• Dimensiuni cu magnetul de contact: 6 (L) x 1 (A) x 9,9 (Î) cm

KÖNIG

ROMÂNĂ

Senzorul PIR (Figura 3):

• Alimentare: 4,5 V CC (3 baterii de tip AA, neincluse)
- Consumul de curent în standby: <100 μA
- Consumul de curent pt. transmiterea semnalului: < 5 mA
- Distanța de funcționare: +/- 60 m (în câmp deschis)*
• Raza de detectie: 5\~8 m
- Unghiul de detectie: 100° (horizontal)/80° (vertical)
- Înălțimea de montare: 1,5 m (recomandată)
• Frecvență: 433 MHz ± 250 kHz
• Dimensiuni: 6 (L) x 5 (A) x 9,8 (î) cm

Senzorul de vibrații (Figura 4):

• Alimentare: 4,5 V CC (3 baterii de tip LR44, incluse)
- Consumul de curent în standby: <10 μA
- Consumul de curent pt. transmiterea semnalului: < 6 mA
- Distanța de funcționare: +/- 60 m (în câmp deschis)*
• Frecvență: 433 MHz ± 250 kHz
• Volumul alarmei: 95 dB (0,5 m)
• Dimensiuni: 4,8 (L) x 1 (A) x 9,9 (l) cm

Telecomanda (Figura 5):

• Alimentare: 12 V CC (3 baterii de tip LR44, incluse)
- Consumul de curent în standby: 0
- Consumul de curent pt. transmiterea semnalului: < 10 mA
- Distanța de funcționare: +/- 30 m (în câmp deschis)*
• Butoane: pornire/oprire
- Indicator LED: 1
• Frecvență: 433 MHz ± 250 kHz
• Dimensiuni: 3,5 (L) x 1,3 (A) x 5,2 (I) cm

* Raza de functionare a telecomenzii și a senzorilor depinde de condițiile de mediu.

KÖNIG

ROMÂNĂ

Măsuri de siguranță:

Nu expuneti produsul apei sau umezelii.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată.

Nu folositi solventi sau agenti de curătare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă.

Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Acest manual a fost conceput cu atenție. Cu toate acestea, nu se pot oferi drepturi pe baza sa. König Electronic nu acceptă răspunderea pentru nicio eroare din acest manual sau consecințele ce decurg din acestea.

Păstrați acest manual și ambalajul pentru consultări ulterioare.

Atentie:

Pe acest produs se află acest marcaj. Acesta semnifică faptul că produsele electrice și electronice nu trebuie eliminate odată cu gunoiul menajer. Aceste produse au un sistem separat de colectare.

Acest produs a fost fabricat și furnizat în conformitate cu toate reglementările și directivele relevante, valabile în toate statele membre ale Uniunii Europene. Acesta este, de asemenea, conform cu toate specificațiile și reglementările aplicabile în toate țările în care se vinde.

Documentația originală este disponibilă la cerere. Aceasta include, fără a se limita la acestea, următoarele: Declarația de Conformitate (și identitatea produsului), Fișa de date pentru Siguranța Materialului, raportul de testare a produsului.

Vă rugăm să contactați biroul nostru de asistență clienti:

de pe site: http://www.nedis.com/en-us/contact/contact-form.htm

prin e-mail: [e-mail]

prin telefon: [phone] (în timpul orelor de lucru)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, Olanda
