KÄYTTÖOHJE SASALARM120 KONIG

BRUKSANVISNING (s. 101)

NÁVOD K POUŽITÍ (s. 112)

MANUAL DE UTILIZARE (p. 123)

BRUGERVEJLEDNING (s. 145)

VEILEDNING (s. 156)

Monitoiminen langaton Plug and Play -hälytysjärjestelmä. Helppo ja nopea asennus. Toimii paristoilla ja täten ilman sovittimia tai johtoja. Takaa asuntojen, toimistojen, liikkeiden, jne. Turvallisuuden muutamassa minuutissa. Erittäin korkean hälytysäänen ja LED-merkkivalot omaava hälytin ilmoittaa mikä antureista on aktivoitunut. Pakkaus sisältää 2x radiotaajuudella ohjattua kaukosäädintä järjestelmän aktivoimiseksi tai deaktivoimiseksi. Kattaa toimintakytkimen hälytyksen tai ovikellon käyttöä varten (kellonsoitto).

SAS-ALARM100

1x Hälytysyksikkö
6x Ovi-/ikkuna-anturi
2x Kaukosäädin

1x Hälytysyksikkö
2x Ovi-/ikkuna-anturi
2x PIR-anturi
2x Tärinäanturi
2x Kaukosäädin

1x Hälytysyksikkö
3x Ovi-/ikkuna-anturi
3x PIR-anturi
2x Kaukosäädin

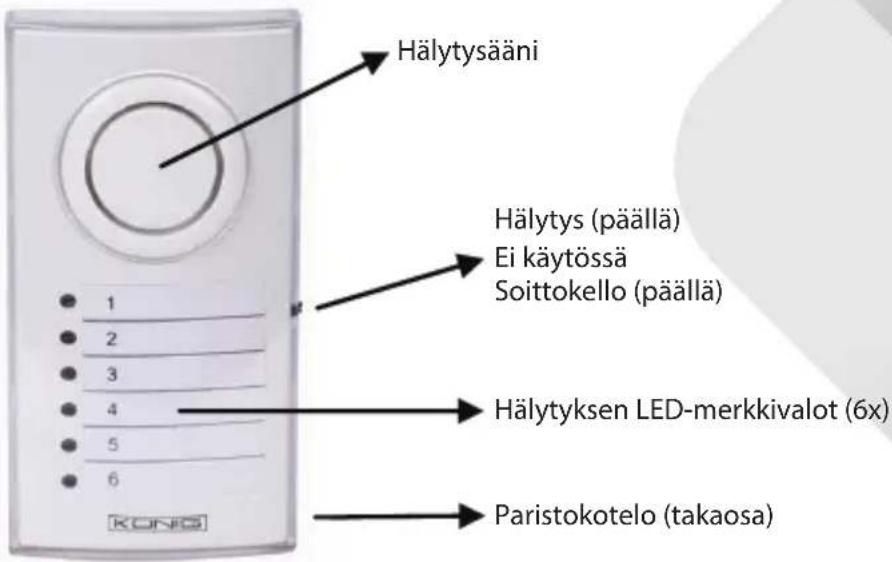

Hälytysyksikön kuvaus (SAS-ALARM100/110/120): Kuva 1

Hälytysääni Hälytys (päällä) Ei käytössä Soittokello (päällä) Hälytyksen LED-merkkivalot (6x) Paristokotelo (takaosa)

Ovi-/ikkuna-anturin kuvaus (SAS-ALARM100/110/120): Kuva 2

Hälytysääni RF (päällä) Ei käytössä RF + Hälytys (päällä) Akkutila 1 cm

KÖNIG

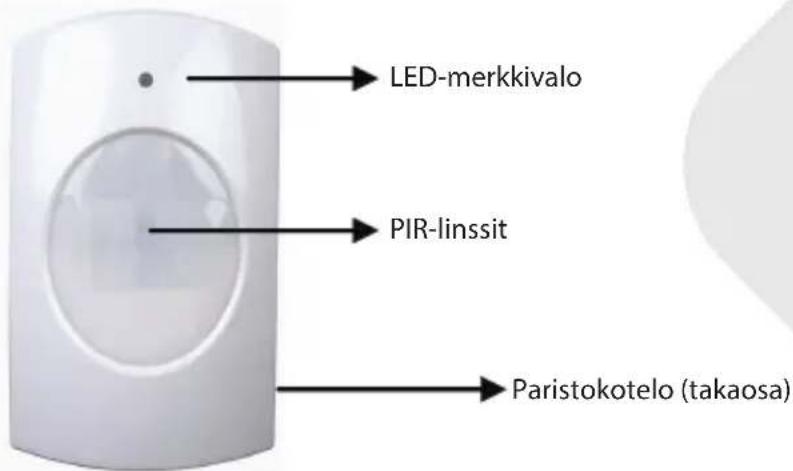

PIR-anturin kuvaus (SAS-ALARM110/120): Kuva 3

LED-merkkivalo PIR-linssit Paristokotelo (takaosa)

SUOMI

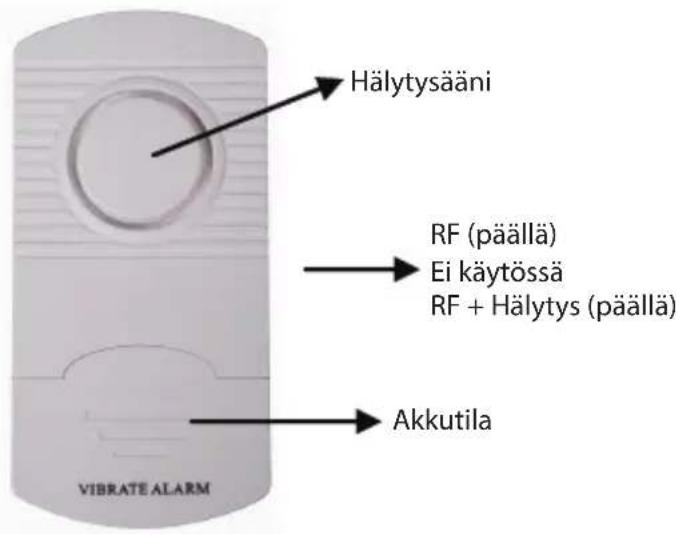

Tärinäanturin kuvaus (SAS-ALARM110): Kuva 4

Hälytysääni RF (päällä) Ei käytössä RF + Hälytys (päällä) Akkutila VIBRATE ALARM

KÖNIG

SUOMI

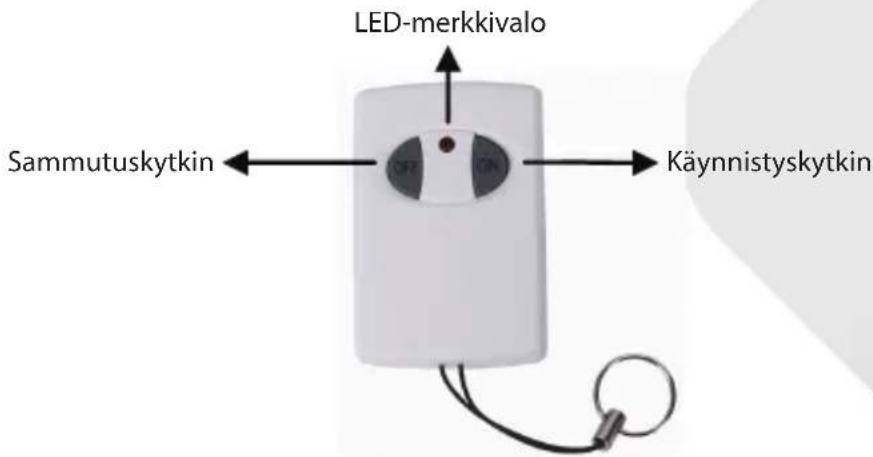

Kaukosäätimen kuvaus (SAS-ALARM100/110/120): Kuva 5

LED-merkkivalo Sammutuskytkin ← C58 → C56 → Käynnistyskytkin

SAS-ALARM100 -hälyttimen asennus

1. Aseta paristot (3x AA) hälytysyksikköön paristokotelon (takaosassa) merkintöjen mukaan.
2. Asenna ovi-/ikkuna-anturi teipillä oviin ja ikkunoihin. Huom: magneettisen kontaktin ja anturin välinen tila saa olla enintään 1 cm (katso kuva 2). Kytke anturi päälle tilaan RF tai RF+HÄLYTYS. Jos kytket sen tilaan RF+HÄLYTYS, anturi lähettää aktivoituessaan signaalin hälytysyksikköön ja anturin hälytysääni aktivoituu. Tällöin kuuluvat sekä anturin että hälytysyksikön hälytysäänet.
3. Poista läpinäkyvä hälyttimen etusuoja kirjoittaaksesi ylös antureiden aseman numeroituihin LED-merkkivaloihin nähden. (esim. anturi 1=etuovi, 2=keittiön ikkuna, jne.).
4. Asenna hälytin paikoilleen. Hälyttimen ja kauimmaisen ovi-/ikkuna-anturin välinen välimatka ei saa ylittää 60 m (avoin tila)*.
5. Kytke hälytin päälle toimintoon HÄLYTYS tai KELLONSOITTO. Jos laite kytketään tilaan KELLONSOITTO, hälytin toimii ovikellona aina silloin, kun ovi tai ikkuna avataan. Jos laite asetetaan tilaan HÄLYTYS, siitä kuuluu 100 dB hälytysääni. Kun hälytin kytketään päälle, hälytin ei ole vielä päällä (aktiivi). Kytke hälytin päälle painamalla kaukosäätimen PÄÄLLÄ-painiketta,

KÖNIG

SUOMI

ja pois päältä vastaavasti painamalla POIS PÄÄLTÄ-painiketta. Toiminta-alueelta poistumiseen on aikaa 20\~25 sekuntia.

1. Hälyttimen virheetön toiminta on suositeltavaa testata ensimmäisellä käyttökerralla ja sen jälkeen 3 kuukauden välein.

Testaus:

a) Kytke hälytin päälle HÄLYTYS tai KELLONSOITTO -tilaan (suositeltavaa testaukselle).
b) Paina kaukosäätimen PÄÄLLÄ-painiketta aktivoidaksesi hälyttimen.
c) Odota 20\~25 sekuntia (viive).
d) Avaa jokainen ovi ja ikkuna yksi kerrallaan ja tarkista syttyykö vastaavat LED-merkkivalot ja aktivoituuko KELLONSOITTOÄÄNET.
e) Kytke hälytin pois päältä, jos kaikki toimii virheettömästi.
f) Hälytysjärjestelmä on valmis käytettäväksi.

Huomaa:

1) Hälyttimestä kuuluu merkkiääni, joka vahvistaa sen aktivoinnin tai deaktivoinnin. KELLONSOITTOÄÄNI poikkeaa HÄLYTYSÄÄNESTÄ.
2) Jos anturia ei tarvitse kytkeä päälle, jokainen anturi voidaan kytkeä pois päältä yksittäin virtakytkimellä. Tällöin anturi ei ole enää osa aktivoitua järjestelmää.
3) Tilaan RF+HÄLYTYS asetettu anturi aktivoi aina itse anturin hälytyksen, ellei hälytysyksikköä aktivoida ja deaktivoida.
4) Kun anturi laukaistaan ja hälytysääni kuuluu, se tulee kytkeä pois päältä hälyttimen virtakytkimellä. Tämän jälkeen hälytin voidaan kytkeä uudelleen päälle. Jos hälytys jää päälle järjestelmän aktivoinnin jälkeen, tarkista onko kaikki ovet ja ikkunat suljettu asianmukaisesti.

SAS-ALARM110-hälyttimen asennus

1. Aseta paristot (3x AA) hälytysyksikköön paristokotelon (takaosassa) merkintöjen mukaan.
2. Asenna ovi-/ikkuna-anturi teipillä oviin ja ikkunoihin. Huom: magneettisen kontaktin ja anturin välinen tila saa olla enintään 1 cm (katso kuva 2). Kytke anturi päälle tilaan RF tai RF+HÄLYTYS. Jos kytket sen tilaan RF+HÄLYTYS, anturi lähettää aktivoituessaan signaalin hälytysyksikköön ja anturin hälytysääni aktivoituu. Tällöin kuuluvat sekä anturin että hälytysyksikön hälytysäänet.
3. Asenna tärinäanturi teipillä ikkunoihin (lasiin). Kytke anturi päälle tilaan RF tai RF+HÄLYTYS. Jos kytket sen tilaan RF+HÄLYTYS, anturi lähettää aktivoituessaan signaalin hälytysyksikköön ja anturin hälytysääni aktivoituu.

KÖNIG

SUOMI

Tällöin kuuluvat sekä anturin että hälytysyksikön hälytysäänet. Huom: tärinäanturi on erittäin herkkä. Vähäinenkin tärinä aktivoi hälytyksen. Tärinäanturia ei suositella asennettavaksi ovien lähellä oleviin ikkunoihin. Ovien paukauttaminen laukaisee anturin.

1. Aseta PIR-anturin paristot (3x AAA) hälytysyksikköön paristokotelon (takaosassa) merkintöjen mukaan. PIR-anturi vaatii 30\~40 sekunnin esilämmityksen ennen ensimmäistä käyttökertaa. Tämän aikana se ei havaitse liikkeitä. Asenna PIR-anturi 1\~1,5 m korkeudelle sen tehokkuuden optimoimiseksi. Älä asenna PIR-anturia suoraan auringonvaloon, ikkunoihin päin, helposti liikkuviin kohteisiin tai lämpö-/kylmälähteisiin.

2. Poista läpinäkyvä hälyttimen etusuoja kirjoittaaksesi ylös antureiden aseman numeroituihin LED-merkkivaloihin nähden. (esim. anturi 1=etuovi, 2=keittiön ikkuna, jne.).

3. Asenna hälytin paikoilleen. Hälyttimen ja kauimmaisen anturin välinen välimatka ei saa ylittää 60 m (avoin tila)*.

4. Kytke hälytin päälle toimintoon HÄLYTYS tai KELLONSOITTO. Jos laite kytketään tilaan KELLONSOITTO, hälytin toimii ovikellona aina silloin, kun ovi tai ikkuna avataan. Jos laite asetetaan tilaan HÄLYTYS, siitä kuuluu 100 dB hälytysääni. Kun hälytin kytketään päälle, hälytin ei ole vielä päällä (aktiivi). Kytke hälytin päälle painamalla kaukosäätimen PÄÄLLÄ-painiketta, ja pois päältä vastaavasti painamalla POIS PÄÄLTÄ-painiketta. Toiminta-alueelta poistumiseen on aikaa 20\~25 sekuntia.

5. Hälyttimen virheetön toiminta on suositeltavaa testata ensimmäisellä käyttökerralla ja sen jälkeen 3 kuukauden välein. Testaus:

a) Kytke hälytin päälle HÄLYTYS tai KELLONSOITTO-tilaan (suositeltavaa testaukselle).
b) Paina kaukosäätimen PÄÄLLÄ-painiketta aktivoidaksesi hälyttimen.
c) Odota 20\~25 sekuntia (viive).
d) Testaa ovi-/ikkuna-anturi avaamalla jokainen ovi tai ikkuna yksi kerrallaan ja tarkistamalla syttyykö vastaava LEDmerkkivalo ja kuuluuko KELLONSOITTOÄÄNI.
e) Testaa PIR-anturi liikuttamalla PIR-anturia ja tarkistamalla syttyykö vastaava LED-merkkivalo ja kuuluuko KELLONSOITTOÄÄNI. Huom: myös PIR-anturin LEDmerkkivalo syttyy.
f) Testaa tärinäanturi koputtamalla varoen ikkunaan ja tarkistamalla syttyykö vastaava LED-merkkivalo ja kuuluuko KELLONSOITTOÄÄNI.

KÖNIG

SUOMI

g) Kytke hälytin pois päältä, jos kaikki toimii virheettömästi. h) Hälytysjärjestelmä on valmis käytettäväksi.

Huomaa:

1) Hälyttimestä kuuluu merkkiääni, joka vahvistaa sen aktivoinnin tai deaktivoinnin. KELLONSOITTOÄÄNI poikkeaa HÄLYTYSÄÄNESTÄ.
2) Jos anturia ei tarvitse kytkeä päälle, jokainen anturi voidaan kytkeä pois päältä yksittäin virtakytkimellä. Tällöin anturi ei ole enää osa aktivoitua hälytysjärjestelmää (lukuunottamatta PIRanturia).
3) Tilaan RF+HÄLYTYS asetettu anturi aktivoi aina itse anturin hälytyksen, ellei hälytysyksikköä aktivoida ja deaktivoida.
4) Kun anturi laukaistaan ja hälytysääni kuuluu, se tulee kytkeä pois päältä hälyttimen virtakytkimellä. Tämän jälkeen hälytin voidaan kytkeä uudelleen päälle. Jos hälytys jää päälle järjestelmän aktivoinnin jälkeen, tarkista onko jokainen anturi asennettu asianmukaisesti.

SAS-ALARM120-hälyttimen asennus

1. Aseta paristot (3x AA) hälytysyksikköön paristokotelon (takaosassa) merkintöjen mukaan.
2. Asenna ovi-/ikkuna-anturi teipillä oviin ja ikkunoihin. Huom: magneettisen kontaktin ja anturin välinen tila saa olla enintään 1 cm (katso kuva 2). Kytke anturi päälle tilaan RF tai RF+HÄLYTYS. Jos kytket sen tilaan RF+HÄLYTYS, anturi lähettää aktivoituessaan signaalin hälytysyksikköön ja anturin hälytysääni aktivoituu. Tällöin kuuluvat sekä anturin että hälytysyksikön hälytysäänet.
3. Aseta PIR-anturin paristot (3x AAA) hälytysyksikköön paristokotelon (takaosassa) merkintöjen mukaan. PIR-anturi vaatii 30\~40 sekunnin esilämmityksen ennen ensimmäistä käyttökertaa. Tämän aikana se ei havaitse liikkeitä. Asenna PIR-anturi 1\~1,5 m korkeudelle sen tehokkuuden optimoimiseksi. Älä asenna PIR-anturia suoraan auringonvaloon, ikkunoihin päin, helposti liikkuviin kohteisiin tai lämpö-/kylmälähteisiin.
4. Poista läpinäkyvä hälyttimen etusuoja kirjoittaaksesi ylös antureiden aseman numeroituihin LED-merkkivaloihin nähden. (esim. anturi 1=etuovi, 2=keittiön ikkuna, jne.).
5. Asenna hälytin paikoilleen. Hälyttimen ja kauimmaisen anturin välinen välimatka ei saa ylittää 60 m (avoin tila)*.
6. Kytke hälytin päälle toimintoon HÄLYTYS tai KELLONSOITTO. Jos laite kytketään tilaan KELLONSOITTO, hälytin toimii ovikellona aina silloin, kun ovi tai ikkuna avataan. Jos laite asetetaan tilaan HÄLYTYS, siitä kuuluu

KÖNIG

SUOMI

100 dB hälytysääni. Kun hälytin kytketään päälle, hälytin ei ole vielä päällä (aktiivi). Kytke hälytin päälle painamalla kaukosäätimen PÄÄLLÄ-painiketta, ja pois päältä vastaavasti painamalla POIS PÄÄLTÄ-painiketta. Toiminta-alueelta poistumiseen on aikaa 20\~25 sekuntia.

1. Hälyttimen virheetön toiminta on suositeltavaa testata ensimmäisellä käyttökerralla ja sen jälkeen 3 kuukauden välein.

Testaus:

a) Kytke hälytin päälle HÄLYTYS tai KELLONSOITTO-tilaan (suositeltavaa testaukselle).
b) Paina kaukosäätimen PÄÄLLÄ-painiketta aktivoidaksesi hälyttimen.
c) Odota 20\~25 sekuntia (viive).
d) Testaa ovi-/ikkuna-anturi avaamalla jokainen ovi tai ikkuna yksi kerrallaan ja tarkistamalla syttyykö vastaava LEDmerkkivalo ja kuuluuko KELLONSOITTOÄÄNI.
e) Testaa PIR-anturi liikuttamalla PIR-anturia ja tarkistamalla syttyykö vastaava LED-merkkivalo ja kuuluuko KELLONSOITTOÄÄNI. Huom: myös PIR-anturin LEDmerkkivalo syttyy.
f) Kytke hälytin pois päältä, jos kaikki toimii virheettömästi.
g) Hälytysjärjestelmä on valmis käytettäväksi.

Huomaa:

1) Hälyttimestä kuuluu merkkiääni, joka vahvistaa sen aktivoinnin tai deaktivoinnin. KELLONSOITTOÄÄNI poikkeaa HÄLYTYSÄÄNESTÄ.
2) Jos anturia ei tarvitse kytkeä päälle, jokainen anturi voidaan kytkeä pois päältä yksittäin virtakytkimellä. Tällöin anturi ei ole enää osa aktivoitua hälytysjärjestelmää (lukuunottamatta PIRanturia).
3) Tilaan RF+HÄLYTYS asetettu anturi aktivoi aina itse anturin hälytyksen, ellei hälytysyksikköä aktivoida ja deaktivoida.
4) Kun anturi laukaistaan ja hälytysääni kuuluu, se tulee kytkeä pois päältä hälyttimen virtakytkimellä. Tämän jälkeen hälytin voidaan kytkeä uudelleen päälle. Jos hälytys jää päälle järjestelmän aktivoinnin jälkeen, tarkista onko jokainen anturi asennettu asianmukaisesti.

Tekniset tiedot:

Hälytysyksikkö (kuva 1):

• Virtalähde: 4,5 V DC (3x paristo AA, ei sisälly
pakkaukseen)
• Valmiustilan virta: <1,5 mA

KÖNIG

• Soittoäänen virta: <90 mA
• Hälytyksen virta: <130 mA
• Hälytyksen äänenvoimakkuus: 100 dB (0,5 m)
• Soittokellon äänenvoimakkuus: 90 dB (0,5 m)
- Kytkin: hälytys/kellonsoitto/pois päältä
• LED-merkkivalo: 6
• Taajuus: 433 MHz ± 250 kHz
- Mitat: 5,7 (L) x 3,9 (H) x 10,9 (K) cm
• Viiveaika: 20 \~ 25 s.

Ovi-/ikkuna-anturi (kuva 2):

• Virtalähde: 4,5 V DC (3x paristo LR44, sisältyy
pakkaukseen)
• Valmiustilan virta: <10 μA
• Siirron virta: <6 mA
• Toimintaetäisyys: +/- 60 m (avoin tila)*
• Hälytyksen äänenvoimakkuus: 95 dB (0,5 m)
• Kytkin: RF + hälytys/RF/pois päältä
• Taajuus: 433 MHz ± 250 kHz
- Mitat magneettikontaktilla: 6 (L) x 1 (H) x 9,9 (K) cm

PIR-anturi (kuva 3):

• Virtalähde: 4,5 V DC (3x paristo AA, ei sisälly pakkaukseen)
• Valmiustilan virta: <100 μA
• Siirron virta: <5 mA
  • Toimintaetäisyys: +/- 60 m (avoin tila)*
• Havaintoalue: 5–8 m
  • Havaintokulma: 100° (vaakasuora)/80° (pystysuora)
  • Asennuskorkeus: 1,5 m (suositus)
  • Taajuus: 433 MHz ± 250 kHz
  • Mitat: 6 (L) x 5 (H) x 9,8 (K) cm

SUOMI

KÖNIG

SUOMI

Tärinäanturi (kuva 4):

• Virtalähde: 4,5 V DC (3x paristo LR44, sisältyy pakkaukseen)
  • Valmiustilan virta: <10 μA
  • Siirron virta: <6 mA
  • Toimintaetäisyys: +/- 60 m (avoin tila)*
  • Taajuus: 433 MHz ± 250 kHz
• Hälytyksen äänenvoimakkuus: 95 dB (0,5 m)
  • Mitat: 4,8 (L) x 1 (H) x 9,9 (K) cm

Kaukosäädin (kuva 5):

• Virtalähde: 12 V DC (3x paristo LR44, sisältyy pakkaukseen)
• Valmiustilan virta: 0
- Siirron virta: <10 mA
• Toimintaetäisyys: +/- 30 m (avoin tila)*
• Painikkeet: Päällä/Pois päältä
• LED-merkkivalo: 1
• Taajuus: 433 MHz ± 250 kHz
- Mitat: 3,5(L) × 1,3(H) × 5,2(K) cm

* Kaukosäätimen ja antureiden toimintavälimatka voi vaihdella ympäristöolosuhteiden mukaan.

KÖNIG

SUOMI

Turvallisuustoimenpiteet:

Älä altista laitetta vedelle ja kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla liinalla.

Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Tämä ohjekirja on laadittu huolella. Se ei kuitenkaan oikeuta mihinkään vaatimuksiin. König Electronic ei ole vastuussa mistään tämän käyttöohjeen sisältämistä virheistä tai niiden seurauksista.

Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.

Huomio:

Tämä tuote on merkitty tällä symbolilla. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.

Tämä tuote on valmistettu ja toimitettu noudattaen kaikkia sitä koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa Euroopan unionin jäsenvaltioissa. Se täyttää myös kaikki myyntimaassa sovellettavat vaatimukset ja määräykset. Viralliset asiakirjat ovat saatavilla pyynnöstä. Asiakirjoihin sisältyvät seuraavat, mutta näihin rajoittumatta: Vaatimustenmukaisuusvakuutus (ja tuotteen tunniste), käyttöturvallisuustiedote, tuotteen testiraportti.

Saat neuvoja ottamalla yhteyttä asiakaspalveluumme:

verkkosivun kautta: http://www.nedis.fi/fi-fi/ota-yhteytta/yhteyslomake.htm

sähköpostilla: [e-mail]

puhelimitse: [phone] (toimistoaikoina)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, ALANKOMAAT
