MANUALE UTENTE SASALARM120 KONIG

3x Door/window sensor

3x PIR sensor

2x Remote control

Sistema di allarme senza fi li Plug and Play multifunzione. Installazione facile e rapida. Funziona a batterie, rendendo inutili adattatori e cablaggi. Rende sicuri case, uffi ci negozi, in pochi minuti.

L'unità d'allarme con sirena ad altissimo volume e spie indica quale sensore è scattato. Fornito con due telecomandi a controllo RF per attivare o disattivare il sistema. Interruttore di funzione sull'unità d'allarme per utilizzo con allarme o campanello di porta (suoneria).

SAS-ALARM100

1x unità d'allarme
6x Sensore porta/fi nestra
2x telecomando

SAS-ALARM110

1x unità d'allarme
2x Sensore porta/fi nestra
2x sensore PIR
2x sensore a vibrazione
2x telecomando

SAS-ALARM120

1x unità d'allarme
3x Sensore porta/fi nestra
3x sensore PIR
2x telecomando

Descrizione dell'unità d'allarme (SAS-ALARM100/110/120): Figura 1

Sirena Allarme (accesi) Disattivata Suoneria (accesi) Spie LED allarme (6x) Vano batteria (retro)

Descrizione sensore porta/fi nesta (SAS-ALARM100/110/120): Figura 2

Sirena RF (accesi) Disattivata RF+Allarme (accesi) Compartimento batteria 1 cm

KÖNIG

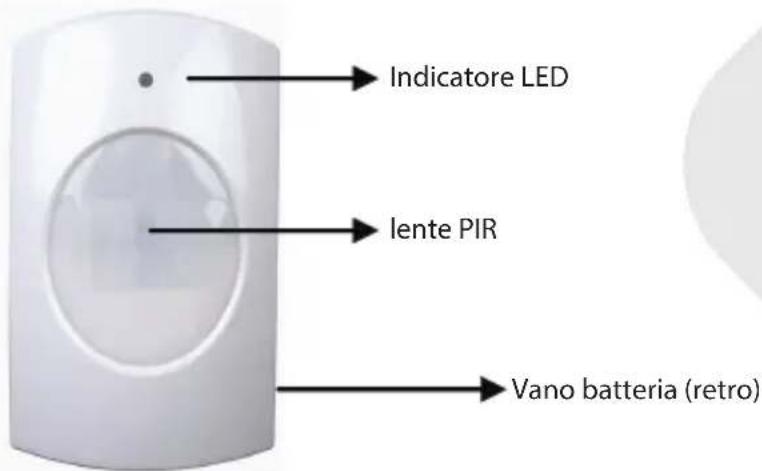

Descrizione sensore PIR (SAS-ALARM110/120): Figura 3

Indicatore LED lente PIR Vano batteria (retro)

ITALIANO

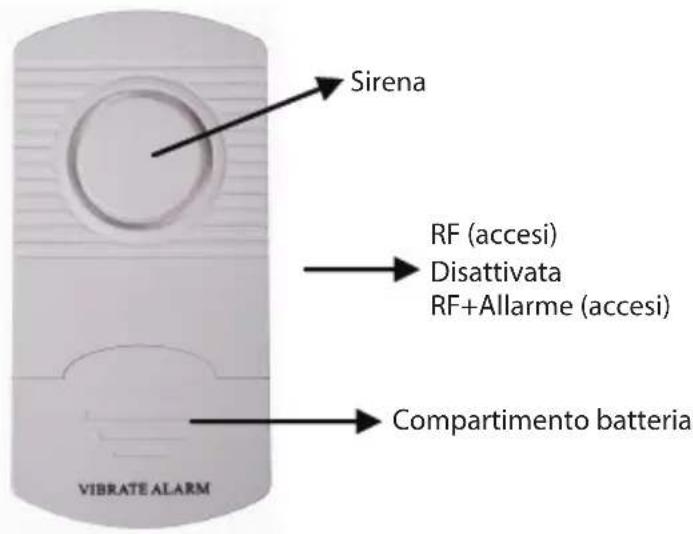

Descrizione sensore a vibrazione (SAS-ALARM110): Figura 4

Sirena RF (accesi) Disattivata RF+Allarme (accesi) Compartimento batteria VIBRATE ALARM

KÖNIG

ITALIANO

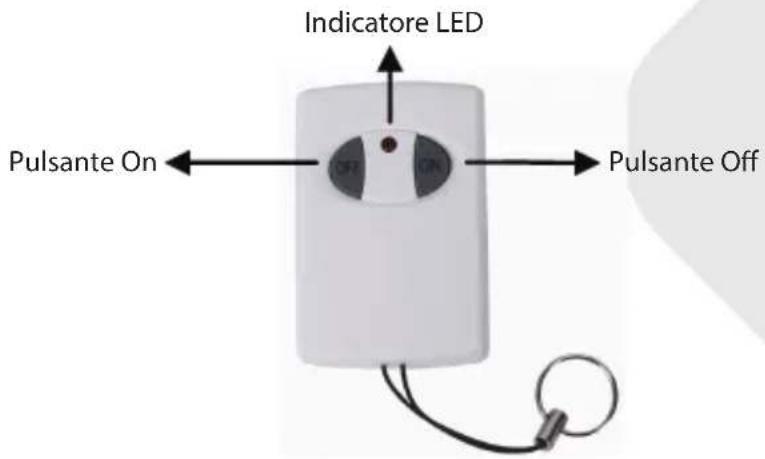

Descrizione telecomando (SAS-ALARM100/110/120): Figura 5

Indicatore LED Pulsante On ← ON → Pulsante Off

Installazione SAS-ALARM100

1. Inserire le batterie (3 AA) dell'unità d'allarme, seguendo lo schema presente nel vano batterie (retro).
2. Installare sulle porte e le fi nestre il sensore porta/fi nesta con il nastro adesivo. Nota: distanza massima di 1 cm tra il contatto magnetico e il sensore (consultare la fi gura 2). Commutare il sensore su RF o RF+ALLARME. Se posizionato su RF+ALLARME, il sensore, se scatta, invierà un segnale all'unità d'allarme mentre si attiverà anche la sirena del sensore stesso. In tal caso, suoneranno sia la sirena del sensore che l'unità d'allarme.
3. Togliere il coperchio anteriore trasparente dell'unità d'allarme per contrassegnare la posizione dei sensori corrispondente al LED numerato. (es. sensore 1=porta anteriore, 2=fi nesta della cucina, ecc.).
4. Installare l'unità d'allarme in un'ubicazione. La distanza tra l'unità d'allarme e il sensore porta/fi nesta più lontano non può superare 60 metri (area sqombra)*.
5. Accendere l'unità d'allarme sulla funzione ALLARME o SUONERIA. Se posizionata su SUONERIA, l'unità d'allarme suonerà come un campanello di porta quando viene aperta una porta o una fi nestra. Posizionata su ALLARME, produrrà una sirena a 100 dB. Quando si attiva l'unità d'allarme, l'allarme non è ancora attivato. Premere sul pulsante ATTIVATA del

KÖNIG

ITALIANO

telecomando per inserire l'allarme e su DISATTIVATA per disinserirlo. Il tempo concesso per penetrare o abbandonare l'area protetta è di circa 20\~25 secondi.

1. Si consiglia di eseguire dei test sul sistema di allarme per verifi carne il corretto funzionamento al primo utilizzo e ogni 3 mesi.

Procedura:

a) Attivare l'unità d'allarme su ALLARME o SUONERIA (per i test consigliati).

b) Premere il pulsante ATTIVATA sul telecomando per inserire l'allarme.

c) Attendere 20\~25 secondi (ritardo).

d) Aprire ogni porta o fi nestra, una per una, e controllare se il LED corrispondente si accende e se la suoneria SUONERIA suona.

e) Disinserire l'allarme se tutto funziona correttamente.

f) Il sistema d'allarme è pronto all'uso.

Nota:

1) l'unità d'allarme, al momento dell'inserimento o del disinserimento, emetterà un suono di conferma. Il suono di SUONERIA è diverso rispetto ad ALLARME.

2) Se non si deve attivare un sensore, è possibile disattivare singolarmente ciascun sensore con l'interruttore di accensione. In tal caso, quando si inserisce il sistema di allarme, il sensore non ne farà parte.

3) Un sensore posizionato su RF+ALLARME emetterà sempre un allarme sul sensore stesso, a meno che il sistema d'allarme sia inserito o disinserito.

4) Quando un sensore scatta e la sirena dell'unità d'allarme suona, deve essere disinserito con l'interruttore di accensione dell'unità d'allarme. Dopo tale operazione, l'unità d'allarme potrà essere di nuovo attivata. Se l'allarme continua ad essere attivo dopo l'inserimento del sistema, controllare se tutte le porte o fi nestre siano chiuse correttamente.

Installazione SAS-ALARM110

1. Inserire le batterie (3 AA) dell'unità d'allarme, seguendo lo schema presente nel vano batterie (retro).

2. Installare sulle porte e le fi nestre il sensore porta/fi nesta con il nastro adesivo. Nota: distanza massima di 1 cm tra il contatto magnetico e il sensore (consultare la fi gura 2). Commutare il sensore su RF o RF+ALLARME. Se posizionato su RF+ALLARME, il sensore, se scatta, invierà un segnale all'unità d'allarme mentre si attiverà anche la sirena del sensore stesso. In tal caso, suoneranno sia la sirena del sensore che l'unità d'allarme.

KÖNIG

ITALIANO

1. Installare sulle fi nestre il sensore a vibrazione con il nastro adesivo (sul vetro). Commutare il sensore su RF o RF+ALLARME. Se posizionato su RF+ALLARME, il sensore, se scatta, invierà un segnale all'unità d'allarme mentre si attiverà anche la sirena del sensore stesso. In tal caso, suoneranno sia la sirena del sensore che l'unità d'allarme. Nota: il sensore a vibrazione è molto sensibile. La minima vibrazione farà scattare il sensore. Non si consiglia di installare il sensore a vibrazione su fi nestre vicine a porte. Le porte che si chiudono faranno scattare il sensore.

2. Inserire le batterie (3 AAA) del sensore PIR, seguendo lo schema presente nel vano batterie (retro). Al primo utilizzo, il sensore PIR richiede un riscaldamento di circa 30-40 secondi. In questo periodo non è in grado di rilevare il movimento. Installare il sensore PIR a un'altezza di circa 1-1,5 metri per ottenere i risultati migliori. Non installare il sensore PIR alla luce solare diretta, di fronte a fi nestre, oggetti che si muovono facilmente e fonti di calore o freddo.

3. Togliere il coperchio anteriore trasparente dell'unità d'allarme per contrassegnare la posizione dei sensori corrispondente al LED numerato. (es. sensore 1=porta anteriore, 2=fi nesta della cucina, ecc.).

4. Installare l'unità d'allarme in un'ubicazione. La distanza tra l'unità d'allarme e il sensore più lontano non può superare i 60 metri (spazio sgombro)*.

5. Accendere l'unità d'allarme sulla funzione ALLARME o SUONERIA. Se posizionata su SUONERIA, l'unità d'allarme suonerà come un campanello di porta quando viene aperta una porta o una fi nesta. Posizionata su ALLARME, produrrà una sirena a 100 dB. Quando si attiva l'unità d'allarme, l'allarme non è ancora attivato. Premere sul pulsante ATTIVATA del telecomando per inserire l'allarme e su DISATTIVATA per disinserirlo. Il tempo concesso per penetrare o abbandonare l'area protetta è di circa 20\~25 secondi.

6. Si consiglia di eseguire dei test sul sistema di allarme per verifi carne il corretto funzionamento al primo utilizzo e ogni 3 mesi. Procedura:

a) Accendere l'unità d'allarme sulla funzione ALLARME o SUONERIA.
b) Premere il pulsante ATTIVATA sul telecomando per inserire l'allarme.
c) Attendere 20\~25 secondi (ritardo).
d) Aprire ogni porta o fi nestra, una per una, e controllare se il LED corrispondente si accende e se la suoneria SUONERIA suona.

KÖNIG

ITALIANO

e) Per eseguire il test sul sensore PIR, spostare il sensore stesso e controllare se il LED corrispondente si accende e se SUONERIA suona. Nota: si accende anche la spia LED sul sensore PIR.
f) Per eseguire il test sul sensore a vibrazione, dare un leggero colpo sulla fi nestra e controllare se il LED corrispondente si accende e se SUONERIA suona.
g) Disinserire l'allarme se tutto funziona correttamente.
h) Il sistema d'allarme è pronto all'uso.

Nota:

1) l'unità d'allarme, al momento dell'inserimento o del disinserimento, emetterà un suono di conferma. Il suono di SUONERIA è diverso rispetto ad ALLARME.
2) Se non si deve attivare un sensore, è possibile disattivare singolarmente ciascun sensore con l'interruttore di accensione. In tal caso, quando si inserisce il sistema di allarme, il sensore non ne farà parte (tranne il sensore PIR).
3) Un sensore posizionato su RF+ALLARME emetterà sempre un allarme sul sensore stesso, a meno che il sistema d'allarme sia inserito o disinserito.
4) Quando un sensore scatta e la sirena dell'unità d'allarme suona, deve essere disinserito con l'interruttore di accensione dell'unità d'allarme. Dopo tale operazione, l'unità d'allarme potrà essere di nuovo attivata. Se l'allarme continua ad essere attivo dopo l'inserimento del sistema, controllare se tutti sensori siano stati installati correttamente.

Installazione SAS-ALARM120

1. Inserire le batterie (3 AA) dell'unità d'allarme, seguendo lo schema presente nel vano batterie (retro).
2. Installare sulle porte e le fi nestre il sensore porta/fi nestrà con il nastro adesivo. Nota: distanza massima di 1 cm tra il contatto magnetico e il sensore (consultare la fi gura 2). Commutare il sensore su RF o RF+ALLARME. Se posizionato su RF+ALLARME, il sensore, se scatta, invierà un segnale all'unità d'allarme mentre si attiverà anche la sirena del sensore stesso. In tal caso, suoneranno sia la sirena del sensore che l'unità d'allarme.
3. Inserire le batterie (3 AAA) del sensore PIR, seguendo lo schema presente nel vano batterie (retro). Al primo utilizzo, il sensore PIR richiede un riscaldamento di circa 30-40 secondi. In questo periodo non è in grado di rilevare il movimento. Installare il sensore PIR a un'altezza di circa 1-1,5 metri per ottenere i risultati migliori. Non installare il sensore PIR alla luce solare

KÖNIG

ITALIANO

diretta, di fronte a fi nestre, oggetti che si muovono facilmente e fonti di calore o freddo.

1. Togliere il coperchio anteriore trasparente dell'unità d'allarme per contrassegnare la posizione dei sensori corrispondente al LED numerato. (es. sensore 1=porta anteriore, 2=fi nesta della cucina, ecc.).

2. Installare l'unità d'allarme in un'ubicazione. La distanza tra l'unità d'allarme e il sensore più lontano non può superare i 60 metri (spazio sgombro)*.

3. Accendere l'unità d'allarme sulla funzione ALLARME o SUONERIA. Se posizionata su SUONERIA, l'unità d'allarme suonerà come un campanello di porta quando viene aperta una porta o una fi nesta. Posizionata su ALLARME, produrrà una sirena a 100 dB. Quando si attiva l'unità d'allarme, l'allarme non è ancora attivato. Premere sul pulsante ATTIVATA del telecomando per inserire l'allarme e su DISATTIVATA per disinserirlo. Il tempo concesso per penetrare o abbandonare l'area protetta è di circa 20\~25 secondi.

4. Si consiglia di eseguire dei test sul sistema di allarme per verifi carne il corretto funzionamento al primo utilizzo e ogni 3 mesi. Procedura:

a) Accendere l'unità d'allarme sulla funzione ALLARME o SUONERIA.
b) Premere il pulsante ATTIVATA sul telecomando per inserire l'allarme.
c) Attendere 20\~25 secondi (ritardo).
d) Aprire ogni porta o fi nestra, una per una, e controllare se il LED corrispondente si accende e se la suoneria SUONERIA suona.
e) Per eseguire il test sul sensore PIR, spostare il sensore stesso e controllare se il LED corrispondente si accende e se SUONERIA suona. Nota: si accende anche la spia LED sul sensore PIR.
f) Disinserire l'allarme se tutto funziona correttamente.
g) Il sistema d'allarme è pronto all'uso.

Nota:

1) l'unità d'allarme, al momento dell'inserimento o del disinserimento, emetterà un suono di conferma. Il suono di SUONERIA è diverso rispetto ad ALLARME.

2) Se non si deve attivare un sensore, è possibile disattivare singolarmente ciascun sensore con l'interruttore di accensione. In tal caso, quando si inserisce il sistema di allarme, il sensore non ne farà parte (tranne il sensore PIR).

3) Un sensore posizionato su RF+ALLARME emetterà sempre un allarme sul sensore stesso, a meno che il sistema d'allarme sia inserito o disinserito.

KÖNIG

ITALIANO

4) Quando un sensore scatta e la sirena dell'unità d'allarme suona, deve essere disinserito con l'interruttore di accensione dell'unità d'allarme. Dopo tale operazione, l'unità d'allarme potrà essere di nuovo attivata. Se l'allarme continua ad essere attivo dopo l'inserimento del sistema, controllare se tutti sensori siano stati installati correttamente.

Specifiche:

unità d'allarme (figura 1):

• Alimentazione: 4,5 V CC (3 batterie AA, non incluse)
  • Corrente Standby: <1,5 mA
  • Corrente suoneria: <90 mA
  • Corrente allarme: <130 mA
  • Volume dell'allarme: 100 dB (0,5 m)
  • Volume suoneria: 90 dB (0,5 m)
• Interruttore: allarme/suoneria/spento
• Indicatore LED: 6
  • Frequenza: 433 MHz ± 250 kHz
  • Dimensioni: 5,7 (L) x 3,9 (P) x 10,9 (H) cm
• Ritardo: 20 – 25 sec.

Sensore porta/fi nestra (figura 2):

• Alimentazione: 4,5 V CC (3 batterie LR44, incluse)
• Corrente Standby: <10 μA
• Corrente Trasmissione: <6 mA
- Portata operativa: +/- 60 m (spazio sgombro)*
• Volume dell'allarme: 95 dB (0,5 m)
• Interruttore: RF + allarme/RF/spento
- Frequenza: 433 MHz ± 250 kHz
- Dimensioni con contatto 6 (L) x 1 (P) x 9,9 (H) cm magnetico:

Sensore PIR (fi gura 3):

• Alimentazione: 4,5 V CC (3 batterie AA, non incluse)
• Corrente Standby: <100 μA
• Corrente Trasmissione: <5 mA

KÖNIG

• Portata operativa: +/- 60 m (spazio sgombro)*
• Spazio rilevamento: 5\~8 m
• Angolo rilevamento: 100° (orizzontale)/80° (verticale)
• Altezza di installazione: 1,5 m (consigliata)
- Frequenza: 433 MHz ± 250 kHz
• Dimensioni: 6 (L) x 5 (P) x 9,8 (H) cm

Sensore a vibrazione (fi gura 4):

• Alimentazione: 4,5 V CC (3 batterie LR44, incluse)
• Corrente Standby: <10 μA
• Corrente Trasmissione: <6 mA
• Portata operativa: +/- 60 m (spazio sgombro)*
• Frequenza: 433 MHz ± 250 kHz
• Volume dell'allarme: 95 dB (0,5 m)
• Dimensioni: 4,8 (L) x 1 (P) x 9,9 (H) cm

Telecomando (figura 5):

• Alimentazione: 12 V CC (3 batterie LR44, incluse)
• Corrente Standby: 0
  • Corrente Trasmissione: <10 mA
• Portata operativa: +/- 30 m (spazio sgombro)*
  • Pulsanti: accesi/spento
• Indicatore LED: 1
  • Frequenza: 433 MHz ± 250 kHz
  • Dimensioni: 3,5 (L) x 1,3 (P) x 5,2 (H) cm

* La distanza operativa del telecomando e dei sensori può subire variazioni a causa di circostanze ambientali.

KÖNIG

ITALIANO

Precauzioni di sicurezza:

Non esporre l'apparecchio ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto.

Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche apportate al prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Informazioni generali:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi, loghi e nomi dei prodotti sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Questo manuale è stato redatto con cura. Tuttavia non possono essere avanzati diritti. König Electronic non può accettare responsabilità per errori in questo manuale né per eventuali conseguenze.

Conservare questo manuale e la confezione per riferimenti futuri.

Attenzione:

Il prodotto è contrassegnato con questo simbolo. Questo significa che i prodotti elettrici ed elettronici non devono essere smaltiti con i normali rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.

Il presente prodotto è stato realizzato e fornito in conformità a tutte le norme e le direttive vigenti, con validità in tutti gli stati membri della Comunità Europea. Inoltre è conforme alle specifiche e alle normative applicabili nel paese in cui è stato venduto.

La documentazione ufficiale è disponibile su richiesta. Essa include a titolo esemplificativo ma non limitativo:

Dichiarazione di conformità (e di identità del prodotto), scheda di sicurezza dei materiali, rapporto di prova del prodotto.

Contattare il nostro servizio clienti per assistenza:

tramite il nostro sito web: http://www.nedis.it/it-it/contatti/modulo-contatto.htm

tramite e-mail: [e-mail]

tramite telefono: [phone] (in orario di ufficio)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, Paesi Bassi

KÖNIG
