MANUALE UTENTE SASALARM110 KONIG

Sistema di allarme alla fi li Plug and Play multifunzione. Installazione facile e rapida. Funzione a batterie, rendendo inutili adattatori e cablaggi. Rende sicuri case, uffi ci negozi, in pochi minuti.

L'unità d'allarme con sirena ad altissimo volume e spie indica quale sensore è scattato. Fornito con due telecomandi a controllo RF per attivare o disattivare il sistema. Interruttore di funzione sull'unità d'allarme per utilizzo con allarme o campanello di porta (suoneria).

SAS-ALARM100

1x unità d'allarme
6x Sensore porta/fi nestra
2x telecomando

SAS-ALARM110

1x unità d'allarme
2x Sensore porta/fi nestra
2x sensore PIR
2x sensore a vibrazione
2x telecomando

SAS-ALARM120

1x unità d'allarme
3x Sensore porta/fi nestra
3x sensore PIR
2x telecomando

KONIG

ITALIANO

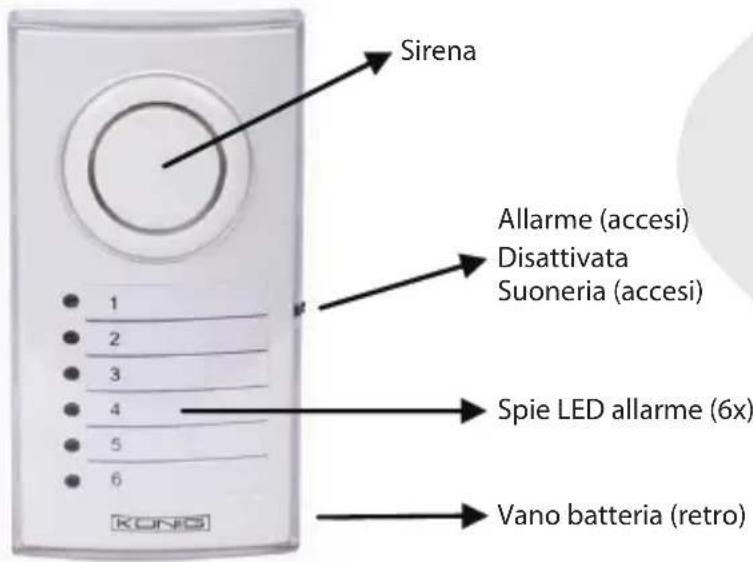

Descrizione dell'unità d'allarme (SAS-ALARM100/110/120): Figura 1

Descrizione sensore porta/fi nestra (SAS-ALARM100/110/120): Figura 2

KONIG

Descrizione sensore PIR (SAS-ALARM110/120): Figura 3

Descrizione sensore a vibrazione (SAS-ALARM110): Figura 4

ITALIANO

KONIG

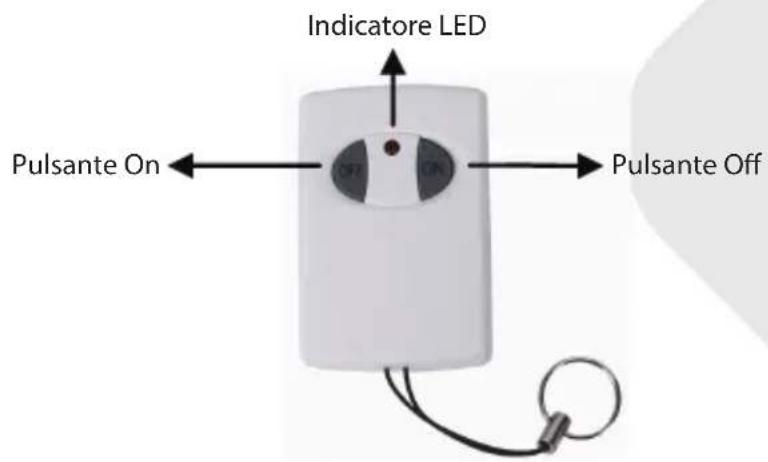

Descrizione telecomando (SAS-ALARM100/110/120): Figura 5

ITALIANO

Installazione SAS-ALARM100

1. Inserire le batterie (3 AA) dell'unità d'allarme, seguendo lo schema presente nel vano batterie (retro).
2. Installare sulle porte e le fi nestre il sensore porta/fi nestra con il nastro adesivo. Nota: distanza massima di 1 cm tra il contatto magnetico e il sensore (consultare la fi gura 2). Commutare il sensore su RF o RF+ALLARME. Se posizionato su RF+ALLARME, il sensore, se scatta, inviera un segnale all'unità d'allarme perché si attiveràanche la sirena del sensore stesso. In tal caso, suoneranno sua la sirena del sensore che l'unità d'allarme.
3. Togliere il coperchio anteriore trasparente dell'unità d'allarme per contrassegnare la posizione dei sensori corrispondente al LED numero. (es. sensore 1=porta anteriore, 2=fi nestra della cucina, ecc.).
4. Installare l'unità d'allarme in un'ubicazione. La distanza tra l'unità d'allarme e il sensore porta/fi nestra più lontano non può superare 60 metri (area sgombra)*.
5. Accendere l'unità d'allarme sulla funzione ALLARME o SUONERIA. Se posizionata su SUONERIA, l'unità d'allarme suonerà come un campanello di porta quando viene aperta una porta o una fi nestra. Posizionata su ALLARME, produrra una sirena a 100 dB. Quando si attiva l'unità d'allarme, l'allarme non è ancora attivato. Premere sul pulsante ATTIVATA del

KONIG

ITALIANO

telecomando per insertire l'allarme e su DISATTIVATA per disinserirlo. Il tempo concessiono per penetrare o abbandonare l'area protetta è di circa 20~25 secondi.

1. Si consiglia di eseguire dei test sulsystema di allarme per verifi carne il corretto funzionamento al primo utilizzo e agli 3 mesi.

Procedura:

a) Attivare l'unità d'allarme su ALLARME o SUONERIA (per i test consigliati).
b) Premere il pulsante ATTIVATA sul telecomando per insere l'allarme.
c) Attendere 20~25 secondi (ritardo).
d) Aprire agli porta o fi nestra, una per una, e controllare se il LED correpondente si accende e se la suoneria SUONERIA suona.
e) Disinserire l'allarme se tutto funzione correttamente.
f) Il sistema d'allarme è primo all'uso.

Nota:

1) l'unità d'allarme, al momento dell'insertimento o del disinserimento, émetterà un suono di conferma. Il suono di SUONERIA è diverso rispetto ad ALLARME.
2) Se non si deve attivare un sensore, è possibile disattivare singularmente ciascun sensore con l'interruttore di accensione. In tal caso, quando si insertisce il sistema di allarme, il sensore non ne farà parte.
3) Un sensore posizionato su RF+ALLARME emettera sempre un allarme sul sensore stesso, a meno che ilsystema d'allarme sia inserto o disinserito.
4) Quando un sensore scatta e la sirena dell'unità d'allarme suona, deve essere disinserito con l'interruttore di accensione dell'unità d'allarme. Dop o tale operazione, l'unità d'allarme potra essere di nuovo attivata. Se l'allarme continua ad essere attivo dopo l'insertimento delsystema, controllare se tutte le porto o fiarestre siano chiuse correttamente.

Installazione SAS-ALARM110

1. Inserire le batterie (3 AA) dell'unità d'allarme, seguendo lo schema presente nel vano batterie (retro).
2. Installare sulle porte e le fi nestre il sensore porta/fi nestra con il nastro adesivo. Nota: distanza massima di 1 cm tra il contatto magnetico e il sensore (consultare la f gura 2). Commutare il sensore su RF o RF+ALLARME. Se posizionato su RF+ALLARME, il sensore, se scatta, inviera un segnale all'unità d'allarme quando si attiveràanche la sirena del sensore stesso. In tal caso, suoneranno sia la sirena del sensore che l'unità d'allarme.

KONIG

1. Installare sulle fi nestre il sensore a vibrazione con il nastro adesivo (sul vetro). Commutare il sensore su RF o RF+ALLARME. Se posizionato su RF+ALLARME, il sensore, se scatta, inviera un segnale all'unità d'allarme perché si attiveràanche la sirena del sensore stesso. In tal caso, suoneranno sia la sirena del sensore che l'unità d'allarme. Nota: il sensore a vibrazione è molto sensibile. La minima vibrazione farà scattare il sensore. Non si consiglia di installare il sensore a vibrazione su fi nestre vicine a porte. Le porte che si chiudono faranno scattare il sensore.
2. Inserire le batterie (3 AAA) del sensore PIR, seguendo lo schema presente nel vano batterie (retro). Al primo utilizzato, il sensore PIR richiede un riscaldamento di circa 30-40 secondi. In quello periodo non è in grado di rilevare il movimento. Installare il sensore PIR a un'altezza di circa 1-1,5 metri per otteneri i risultati migliorari. Non installare il sensore PIR alla luce solare diretta, di fronte a fi ostre, oggetti che si muovono lavormente e fonti di calore o freddo.
3. Togliere il coperchio anteriore trasparente dell'unità d'allarme per contrassegnare la posizione dei sensori corrispondente al LED numero. (es. sensore 1=porta anteriore, 2=fi nestra della cucina, ecc.).
4. Installare l'unità d'allarme in un'ubicazione. La distanza tra l'unità d'allarme e il sensore più lontano non può superare i 60 metri (spazio sgombro)*.
5. Accendere l'unità d'allarme sulla funzione ALLARME o SUONERIA. Se posizionata su SUONERIA, l'unità d'allarme suonerà come un campanello di porta quando viene aperta una porta o una fi nestra. Posizionata su ALLARME, produrra una sirena a 100 dB. Quando si attiva l'unità d'allarme, l'allarme non è ancora attivato. Premere sul pulsante ATTIVATA del telecomando per insertire l'allarme e su DISATTIVATA per disinserirlo. Il tempo concesso per penetrare o abbandonare l'area protetta è di circa 20~25 secondi.
6. Si consiglia di eseguire dei test sulsystema di allarme per verifi carne il corretto funzionamento al primo utilizzato e agli 3 mesi. Procedura:

a) Accendere l'unità d'allarme sulla funzione ALLARME o SUONERIA.
b) Premere il pulsante ATTIVATA sul telecomando per insere l'allarme.
c) Attendere 20~25 secondi (ritardo).
d) Aprire agli porta o fi nestra, una per una, e controllinge se il LED corrispondente si accende e se la suoneria SUONERIA suona.

ITALIANO

KONIG

e) Per eseguire il test sul sensore PIR, spostare il sensore stesso e controllare se il LED corrispondente si accende e se SUONERIA suaona. Nota: si accendeanche la spia LED sul sensore PIR.
f) Per eseguire il test sul sensore a vibrazione, dare un leggero colposulla fi nestra e controllare se il LED corrispondente si accende e se SUONERIA suaona.
g) Disinserire l'allarme se tutto funzione correttamente.
h) Il sistema d'allarme è primo all'uso.

Nota:

1) l'unità d'allarme, al momento dell'insertimento o del disinserimento, émettera un suono di conferma. Il suono di SUONERIA è diverso rispetto ad ALLARME.
2) Se non si deve attivare un sensore, è possibile disattivare singolarmente ciascun sensore con l'interruttore di accensione. In tal caso, quando si inserisce il sistema di allarme, il sensore non ne farà parte (tranne il sensore PIR).
3) Un sensore posizionato su RF+ALLARME emetterà sempre un allarme sul sensore stesso, a meno che ilsystema d'allarme sia inserto o disinserito.
4) Quando un sensore scatta e la sirena dell'unità d'allarme suona, deve essere disinserito con l'interruttore di accensione dell'unità d'allarme. Dopo tale operazione, l'unità d'allarme potra essere di nuovo attivata. Se l'allarme continua ad essere attivo dopo l'inserimento delsystema, controllare se tutti sensori siano stati installati correttamente.

Installazione SAS-ALARM120

1. Inserire le batterie (3 AA) dell'unità d'allarme, seguendo lo schema presente nel vano batterie (retro).
2. Installare sulle porte e le fi nestre il sensore porta/fi nestra con il nastro adesivo. Nota: distanza massima di 1 cm tra il contatto magnetico e il sensore (consultare la f gura 2). Commutare il sensore su RF o RF+ALLARME. Se posizionato su RF+ALLARME, il sensore, se scatta, inviera un segnale all'unità d'allarme quando si attiveràanche la sirena del sensore stesso. In tal caso, suoneranno sua la sirena del sensore che l'unità d'allarme.
3. Inserire le batterie (3 AAA) del sensore PIR, seguito lo schema presente nel vano batterie (retro). Al primo utilizzato, il sensore PIR richiede un riscaldamento di circa 30-40 secondi. In quello periodo non è in grado di rilevare il movimento. Installare il sensore PIR a un'altezza di circa 1-1,5 metri per ottener e risultati migliorari. Non installare il sensore PIR alla luce solare

ITALIANO

KONIG

ITALIANO

diretta, di fronte a fiarestre, oggetti che si muovono lavormente e fonti di calore o freddo.

1. Togliere il coperchio anteriore trasparente dell'unità d'allarme per contrassegnare la posizione dei sensori corrispondente al LED numero. (es. sensore 1=porta anteriore, 2=fi nestra della cucina, ecc.).
2. Installare l'unità d'allarme in un'ubicazione. La distanza tra l'unità d'allarme e il sensore più lontano non può superare i 60 metri (spazio sgombro)*.
3. Accendere l'unità d'allarme sulla funzione ALLARME o SUONERIA. Se posizionata su SUONERIA, l'unità d'allarme suonerà come un campanello di porta quando viene aperta una porta o una fi nestra. Posizionata su ALLARME, produrra una sirena a 100 dB. Quando si attiva l'unità d'allarme, l'allarme non è ancora attivato. Premere sul pulsante ATTIVATA del telecommando per insertire l'allarme e su DISATTIVATA per disinserirlo. Il tempo concesso per penetrare o abbandonare l'area protetta è di circa 20~25 secondi.
4. Si consiglia di eseguire dei test sulsystema di allarme per verifi carne il corretto funzionamento al primo utilizzato e agli 3 mesi. Procedura:

a) Accendere l'unità d'allarme sulla funzione ALLARME o SUONERIA.
b) Premere il pulsante ATTIVATA sul telecomando per insere l'allarme.
c) Attendere 20~25 secondi (ritardo).
d) Aprire agli porta o fi nestra, una per una, e controllare se il LED corrispondente si accende e se la suoneria SUONERIA suona.
e) Per eseguire il test sul sensore PIR, spostare il sensore stesso e controllare se il LED corrispondente si accende e se SUONERIA suaona. Nota: si accendeanche la spia LED sul sensore PIR.
f) Disinserire l'allarme se tutto funziona correttamente.
g) Ilsystemadallarmeeprontoall'uso.

Nota:

1) l'unità d'allarme, al momento dell'insertimento o del disinserimento, émetterà un suono di conferma. Il suono di SUONERIA è diverso rispetto ad ALLARME.
2) Se non si deve attivare un sensore, è possibile disattivare singolarmente ciascun sensore con l'interruttore di accensione. In tal caso, quando si inserisce il sistema di allarme, il sensore non ne farà parte (tranne il sensore PIR).
3) Un sensore posizionato su RF+ALLARME emetterà sempre un allarme sul sensore stesso, a meno che ilsystema d'allarme sia inserto o disinserito.

KONIG

ITALIANO

4) Quando un sensore scatta e la sirena dell'unità d'allarme suona, delve essere disinserito con l'interruttore di accensione dell'unità d'allarme. Dop to tale operazione, l'unità d'allarme potra essere di nuovo attivata. Se l'allarme continua ad essere Attivo dopo l'insertimento delsystema, controllare se tutti sensori siano stati installati correttamente.

Specifiche:

unità d'allarme (figura 1):

Alimentazione: 4,5 V CC (3 batterie AA, non incluse)
Corrente Standby: < 1,5mA
Corrente suoneria: < 90mA
Corrente allarme: < 130mA
Volume dell'allarme: 100 dB (0,5 m)
Volume suoneria: 90 dB (0,5 m)
- Interruftore: allarme/suoneria/spento
Indicatore LED: 6
- Frequenza: 433MHz ± 250kHz
Dimensioni: 5,7 (L) x 3,9 (P) x 10,9 (H) cm
Ritardo: 20 - 25 sec.

Sensore porta/fi nestra (figura 2):

Alimentazione: 4,5 V CC (3 batterie LR44, incluse)
Corrente Standby: < 10~ A
Corrente Trasmissione: < 6mA
- Portata operativa: +/- 60 m (spazio sgombro)*
Volume dell'allarme: 95 dB (0,5 m)
- Interruftnote: RF + allarme/RF/spento
- Frequenza: 433 MHz ± 250 kHz
Dimensioni con contatto 6 (L) x 1 (P) x 9,9 (H) cm magneto:

Sensore PIR (figura 3):

Alimentazione: 4,5 V CC (3 batterie AA, non incluse)
Corrente Standby: < 100 A
Corrente Trasmissione: < 5mA

KONIG

• Portata operativa: +/- 60m (spazio sgombro)*
  Spazio rilevamento: 5 8m
  Angolo rilevamento: 100^ (orizzontale)/80° (vertical)
  Altezza di installmente: 1,5 m (consigliata)
• Frequenza: 433MHz ± 250kHz
  Dimensioni: 6 (L) x 5 (P) x 9,8 (H) cm

Sensore a vibrazione (figura 4):

Alimentazione: 4,5 V CC (3 batterie LR44, incluse)
Corrente Standby: < 10~ A
Corrente Trasmissione: < 6mA
- Portata operativa: +/- 60m (spazio sgombro)*
- Frequenza: 433MHz ± 250kHz
Volume dell'allarme: 95 dB (0,5 m)
Dimensioni: 4,8 (L) x 1 (P) x 9,9 (H) cm

Telecomando (figura 5):

Alimentazione: 12 V CC (3 batterie LR44, incluse)
Corrente Standby: 0
Corrente Trasmissione: <10 mA
- Portata operativa: +/- 30 m (spazio sgombro)*
Pulsanti: accesi/spento
Indicatore LED: 1
- Frequenza: 433 MHz ± 250 kHz
Dimensioni: 3,5 (L) x 1,3 (P) x 5,2 (H) cm

• La distanza operativa del telecomando e dei sensori cui poù subire variazioni a causa di circostanze ambientali.

ITALIANO

KONIG

ITALIANO

Precauzioni di sicurezza:

Non esporre l'apparecchio ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto.

Nonutilizzare solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche apportate al prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Informazioni generali:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessita di preavviso.

Tutti i marchi, loghi e nomi dei prodotti sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in quello documento.

Questo manuale è stato redatto con cura. Tuttavia non possono essere avanzati diritti. Konig Electronic non può accettare responsabilità per errori in questo manuale né per eventuali consequences.

Conservare Anything manuale e la confezione per riferimenti futuri.

Attenzione:

Il prodotto è contrassegnato con quello symbolo. Questo significhe che i prodotti elettrici e elettronici non devono essere smaltiti con i normali rifuti domestici. Per questi prodotti esiste unsystema di raccolta differenziata.

Il presente prodotto è stato realizzato e fornito in conformità a tutte le norme e le direttive vigenti, con validità in tutti gli stati membri della Comunità Europea. Inoltre è conforme alle specifiche e alle normative applicabili nel paese in cui è stato venduto.

La documentazione ufficiale è disponibile su richiesta. Essa include a titolo esemplificativo ma non limitativo:

Dichiarazione di conformità (e di identità del prodotto), schedà di sicurezza dei materiali, rapporto di prova del prodotto.

Contattare il nostro servizio clienti per assistenza:

tramite il nostro site web: http://www.nedis.it/it-it/contatti/modulo-contatto.htm

tramite e-mail: [e-mail]

tramite Telefono: [phone] (in orario di ufficio)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, Paesi Bassi
