BRUGSANVISNING SASALARM110 KONIG

Multi fonctionelt Plug & Play tradløst alarmsystem. Hurtig og let opsætning. Kører på batterier, kræver ingen adaptere og kabler. Sikrer dit hjem, kontor, butik osv. på blot nogle få minutter.

Alarmenhed med ekstra kraftig sirene og LED-indikatorer viser, hvilken sensor, der blev udlost. Leveres med 2x RF-styrede fjernbetjeninger til at sla systemet til og fra med. Funktionsvelger pa alarmeheden for valg af alarm eller dorklokke.

SAS-ALARM100

1x Alarmenhed
6x Dor-/vinduessensor
2x fjernbetjening

SAS-ALARM110

1x Alarmenhed
2x Dør-/vinduessensor
2x PIR-sensor
2x Vibrationssensor
2x fjernbetjening

SAS-ALARM120

1x Alarmenhed
3x Dor-/vinduessensor
3x PIR-sensor
2x fjernbetjening

DANSK

KONIG

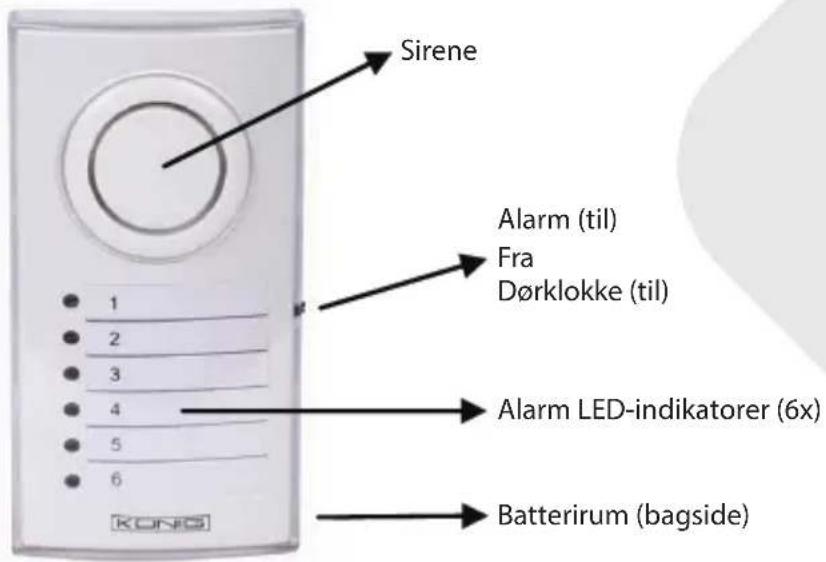

Oversigt over alarmenheden (SAS-ALARM100/110/120):

Fig.1

DANSK

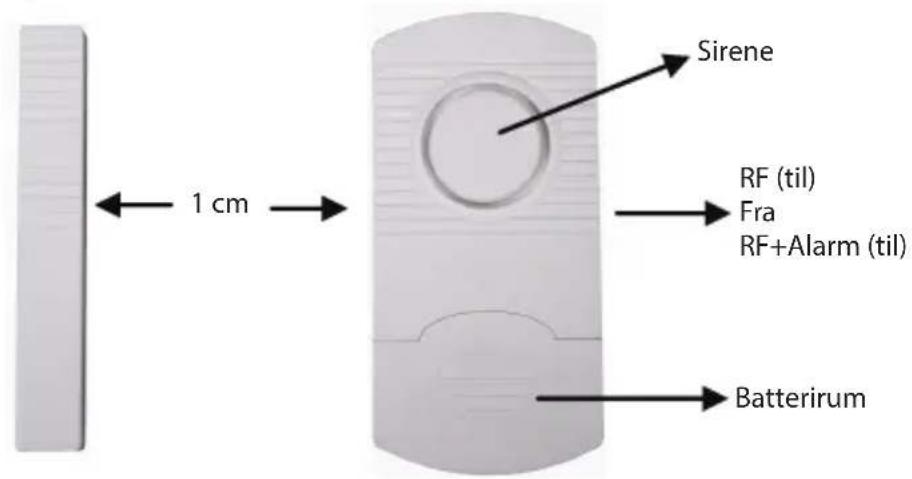

Oversigt over dør-/vinduessensor (SAS-ALARM100/110/120):

Fig. 2

KONIG

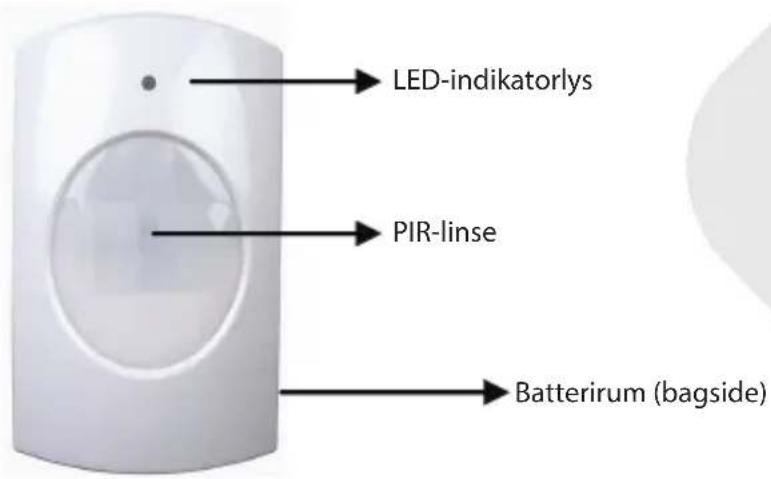

Oversigt over PIR-sensor (SAS-ALARM110/120): Fig.3

Oversigt over vibrationssensor (SAS-ALARM110): Fig. 4

DANSK

KONIG

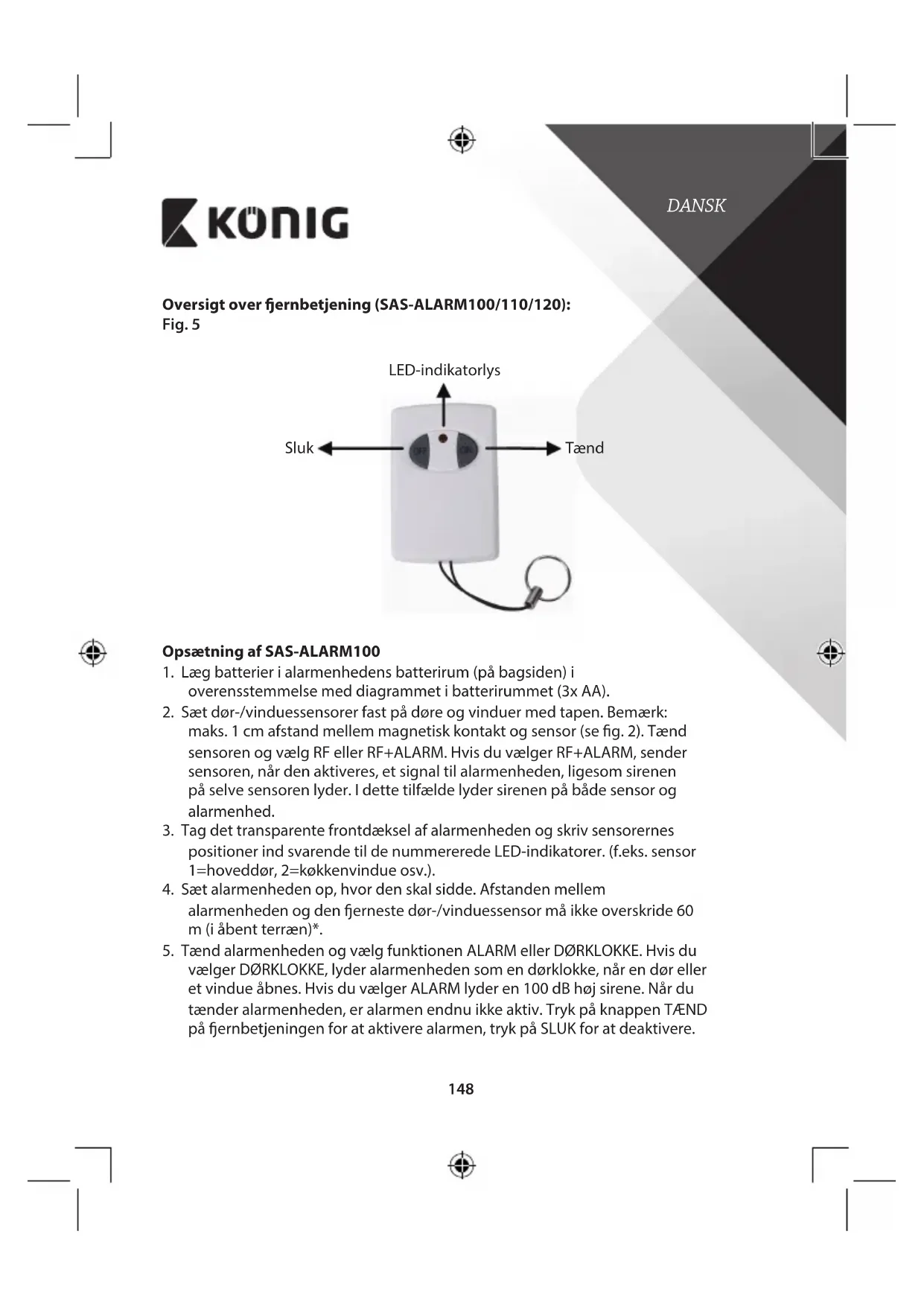

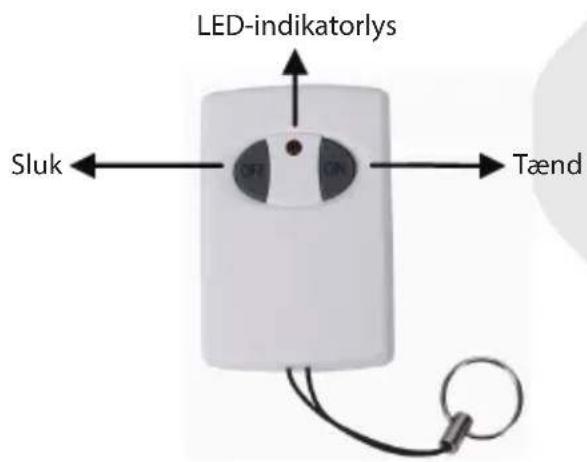

Oversigt over fjernbetjening (SAS-ALARM100/110/120): Fig.5

DANSK

Opsætning af SAS-ALARM100

1. Læg batterier i alarmenhedens batterirum (pà bagsiden) i overensstemmelse med diagrammet i batterirummet (3x AA).
2. Sæt dør-/vinduessensorer fast på døre og vinduer med tapen. Bemærk: maks. 1 cm afstand mellem magnetisk kontakt og sensor (se fig. 2). Tænd sensoren og vælg RF eller RF+ALARM. Hvis du vælger RF+ALARM, sender sensoren,ningar den aktiveres, et signal til alarmenheden, ligesom sirenen på delve sensoren lyder. I dette tilfælde lyder sirenen på bade sensor og alarmenhed.
3. Tag det transparente frontdaksel af alarmenheden og skriv sensorernes positioner ind svarende til de nummererede LED-indikatorer. (f.eks. sensor 1=hoveddo, 2=kokkenvindue osv.).
4. Sæt alarmenheden op, hvor den skal sidde. Afstanden mellem alarmenheden og den fjerneste dør-/vinduessensor på alike overskride 60 m (i abent terræn)*.
5. Tænd alarmenheden og vælg Funktionen ALARM eller DØRKLOKKE. Hvis du vælger DØRKLOKKE, lyder alarmenheden som en dørklokke,ær en dør erller et vindue abnes. Hvis du vælger ALARM lyder en 100 dB høj sirene. När du tænder alarmenheden, er alarmen endnu ikke aktiv. Tryk på knappen Tændpå fjernbetjeningen for at aktivere alarmen, tryk på SLUK for at deaktivere.

KONIG

Forsinkelsen, nár dukommen ind i eller forlader det beskyttede omrade, er mellem 20-25 sekunder.

1. Det anbefales at teste, at alarmsystemet fungerer korrekt, after opsætningen og afterfolgende hver 3. maned.

Fremgangsmade:

a) Tænd alarmenheden og vælg ALARM eller DØRKLOKKE (anbefales til testbrug).
b) Tryk pa knappen TEND pa fjernbetjeningen for at aktivere alarmen.
c) Vent i 20-25 sekunder (svarende til forsinkelsen).
d) Åben haver ør ell er vindue efter hinanden og tjek, at de tilhorende LED-indikatorer lyser op, og at alarmen afgiver DØRKLOKKE Iyden.
e) Deaktivierung alarmen, hvis alt fungerer korrekt.
f) Alarmsystemet er klartilbrug.

Bemaerk:

1) Alarmenheden afgiver en bekraeftelsestone, nr den aktiveres aller deaktiveres. Tonen for DØRKLOKKE afviger fra tonen for ALARM.
2) Hvis der er en sensor, du/DDke onsker at aktivere, kan hver enkelt sensor slas fra individuelt pKa kontakten taend/sluk. Gd du det, er donne sensor ikke laengere en del af alarmsystemet, nar du slar alarmen til.
3) En sensor, der er indstillet til RF+ALARM, vil altid afgive alarm pa delve sensoren, undtagen när alarmenheden aktiveres aller deaktiveres.
4) Nár en sensor udloses, og sirenen pa alarmenheden lyder, skal den slas fra med et tryk pa knappen tend/sluk pa alarmenheden. Herefter kan du sla alarmen til igen. Hvis alarmen bliver ved at g i gang, nar systemet aktiveres, skal du tjekke at alle vinduer og dore er ordentligt lukkede.

Opsætning af SAS-ALARM110

1. Læg batterier i alarmenhedens batterirum (pà bagsiden) i overensstemmelse med diagrammet i batterirummet (3x AA).
2. Sæt dør-/vinduessensorer fast på døre og vinduer med tapen. Bemærk: maks. 1 cm afstand mellem magnetisk kontakt og sensor (se fig. 2). Tænd sensoren og vælg RF eller RF+ALARM. Hvis du vælger RF+ALARM, sender sensoren, när den aktiveres, et signal til alarmenheden, ligesom sirenen på delve sensoren lyder. I dette tilfælde lyder sirenen på bade sensor og alarmenhed.
3. Sæt vibrationssensoren op på vinduet med tapen (på ruden). Tænd sensoren og vælg RF eller RF+ALARM. Hvis du vælger RF+ALARM, sender sensoren,ningar den aktiveres, et signal til alarmenheden, ligesom

DANSK

KONIG

sirenen på delve sensoren lyder. I dette tilfælde lyder sirenen på bade sensor og alarmenhed. Bemærk: vibrationssensoren er meget folsom. De svageste vibrationer vil udlose sensoren. Det anbefales, at du ikke sætter vibrationssensoren op på et vindue i nærheden af en dør. En dør, der smækker, vil udlose sensoren.

1. Læg batterier i PIR-sensorens batterirum (på bagsiden) i overensstemmelse med diagrammet i batterirummet (3x AAA). PIR-sensoren skal varme op i 30-40 sekunder inden første brug. I dette periode kan den ikke registrere bevægelse. Sæt PIR-sensoren op i en højde af ca. 1-1,5 m for bedste resultat. Placér ikke PIR-sensoren med front mod direkte sollys, vendt mod et vindue, mod genstande, der let brings i bevægelse eller mod encheder, der afgiver varme eller kulde.
2. Tag det transparente frontdæksel af alarmenheden og skriv sensorernes positioner ind svarende til de nummererede LED-indikatorer. (f.eks. sensor 1=hoveddør, 2=kokkenvindue osv.).
3. Sæt alarmenheden op, hvor den skal sidde. Afstanden mellem alarmenheden og den fjerneste dør-/vinduessensor ma ikke overskride 60m (i abent terræn)*.
4. Tænd alarmenheden og vælg Funktionen ALARM eller DØRKLOKKE. Hvis du vælger DØRKLOKKE, lyder alarmenheden som en dørklokke, nær en dør erller et vindue Åbnes. Hvis du vælger ALARM lyder en 100 dB høj sirene. Nær du tænder alarmenheden, er alarmen endnu ikke aktiv. Tryk på knappen Tænd pa fjernbetjeningen for at aktivere alarmen, tryk på SLUK for at deaktivere. Forsinkelsen, nær dukommen ind i uller forlader det beskyttede område, er mullem 20-25 sekunder.
5. Det anbefales at teste, at alarmsystemet fungerer korrekt, after opsætningen og afterfolgende hver 3. maned.

Fremgangsmåde:

a) Tænd alarmenheden og vælg ALARM eller DØRKLOKKE (anbefales til testbrug).
b) Tryk pa knappen TEND pa fjernbetjeningen for at aktivere alarmen.
c) Vent i 20-25 sekunder (svarende til forsinkelsen).
d) Test dør-/vinduessensorerne ved at abne hvder ør eller vindue after hinanden og tjek, at de tilhorende LED-indikatorer lyser op, og at alarmen afgiver DØRKLOKKE Iyden.
e) Test PIR-sensoren ved at bevæge dig omkring den og tjek, at den tilhørende LED-indikator lyser op, og at alarmen afgiver DØRKLOKKE lyden. Bemærk: LED-indikatoren på PIR-sensoren lyser øgsøp.

DANSK

KONIG

f) Test vibrationsensoren ved forsigtigt at banke på vinduet og tjek, at den tilhørende LED-indikator lyser op, og at alarmen afgiver DØRKLOKKE lyden.
g) Deaktivér alarmen, hvis alt fungerer korrekt.
h) Alarmsystemet er klartilbrug.

Bemerk:

1) Alarmenheden afgiver en bekraeftelsestone, nar den aktiveres aller deaktiveres. Tonen for DØRKLOKKE afviger fra tonen for ALARM.
2) Hvis der er en sensor, du ikke ønsker at aktivere, kan hver enkelt sensor slas fra individuelt på kontakten tænd/sluk. Gør du det, er davon sensor ikke laengere en del af alarmsystemet,ningar du slar alarmen til (undtagen PIR-sensoren).
3) En sensor, der er indstillet til RF+ALARM, vil altid afgive alarm pa delve sensoren, undtagen när alarmenheden aktiveres aller deaktiveres.
4) Nár en sensor udloses, og sirenen på alarmenheden lyder, skal den slas fra med et tryk på knappenænd/sluk på alarmenheden. Herefter kan du slå alarmen til igen. Hvis alarmen bliver ved at gå i gang, när systemet aktiveres, skal du tjekke at alle sensorer er korrekt sat op.

Opsætning af SAS-ALARM120

1. Læg batterier i alarmenhedens batterirum (pá bagsiden) i overensstemmelse med diagrammet i batterirummet (3x AA).
2. Sæt ør-/vinduessensorer fast øre og vinduer med tapen. Bemærk: maks. 1 cm afstand mellem magnetisk kontakt og sensor (se fig. 2). Tænd sensoren og vælg RF eller RF+ALARM. Hvis du vælger RF+ALARM, sender sensoren,ningar aktiveres, et signal til alarmenheden, ligesom sirenen på delve sensoren lyder. I dette tilfælde lyder sirenen på bade sensor og alarmenhed.
3. Læg batterier i PIR-sensorens batterirum (på bagsiden) i overensstemmelse med diagrammet i batterirummet (3x AAA). PIR-sensoren skal varme op i 30-40 sekunder inden første brug. I dette periode kan den ikke registrere bevægelse. Sæt PIR-sensoren op i en højde af ca. 1-1,5 m for bedste resultat. Placér ikke PIR-sensoren med front mod direkte sollys, vendt mod et vindue, mod genstande, der let brings i bevægelse eller mod encheder, der afgiver varme eller kulde.
4. Tag det transparente frontdæksel af alarmenheden og skriv sensorernes positioner ind svarende til de nummererede LED-indikatorer. (f.eks. sensor 1=hoveddør, 2=køkkenvindue osv.).

DANSK

KONIG

1. Sæt alarmenheden op, hvor den skal sidde. Afstanden mellem alarmenheden og den fjerneste dør-/vinduessensor ma ikke overskride 60m (i abent terræn)*.
2. Tænd alarmenheden og vælg Funktionen ALARM eller DØRKLOKKE. Hvis du vælger DØRKLOKKE, lyder alarmenheden som en dørklokke, nær en dør erller et vindue abnes. Hvis du vælger ALARM lyder en 100 dB hij sirene. Nær du tænder alarmenheden, er alarmen endnu ikke aktiv. Tryk på knappen Tænd på fjernbetjeningen for at aktivere alarmen, tryk på SLUK for at deaktivere. Forsinkelsen, nær dukommen ind i uller forlader det beskyttede område, er mullem 20-25 sekunder.
3. Det anbefales atteste, at alarmsystemet fungerer korrekt, after opsætningen og afterfolgende hver 3. maned. Fremgangsmade:

a) Tænd alarmenheden og vælg ALARM eller DØRKLOKKE (anbefales til testbruq).
b) Tryk på knappen TÄND på fjernbetjeningen for at aktivere alarmen.
c) Vent i 20-25 sekunder (svarende til forsinkelsen).
d) Test dør-/vinduessensorerne ved at Åbne hv er dør eller vindue after hinanden og tjek, at de tilhorende LED-indikatorer lyser op, og at alarmen afqiver DØRKLOKKE lyden.
e) Test PIR-sensoren ved at bevæge dig omkring den og tjek, at den tilhorende LED-indikator lyser op, og at alarmen afgiver DØRKLOKKE lyden. Bemærk: LED-indikatoren på PIR-sensoren lyser også op.
f) Deaktivér alarmen, hvis alt fungerer korrekt.
g) Alarmsystemet er klart til drug.

Bemaerk:

1) Alarmenheden afgiver en bekraeftelsestone, när den aktiveres ell er deaktiveres. Tonen for DØRKLOKKE afviger fra tonen for ALARM.
2) Hvis der er en sensor, du ikke ønsker at aktivere, kan hver enkelt sensor slas fra individuelt på kontakten tænd/sluk. Gør du det, er davon sensor ikke laengere en del af alarmsystemet,ningar du slar alarmen til (undtagen PIR-sensoren).
3) En sensor, der er indstillet til RF+ALARM, vil altid afgive alarm pa selve sensoren, undtagen när alarmenheden aktiveres ell deaktiveres.
4) När en sensor udloses, og sirenen på alarmenheden lyder, skal den slå fra med et tryk på knappen tænd/sluk på alarmenheden. Herefter kan du slå alarmen til igen. Hvis alarmen bliver ved at gä i gang, när systemet aktiveres, skal du tjekke at alle sensorer er korrekt sat op.

DANSK

KONIG

Specificationer:

Alarmenhed (fig. 1):

• Strømforsyning: 4,5 V DC (3x batteri AA, medfolger ikke)
• Standby strømforbrug: <1,5 mA
  Dorklokke strormforbrug: < 90mA
  Alarm stromforbrug: < 130mA
  Alarm lydstyrke: 100 dB (0,5 m)
  Ringestyrke: 90 dB (0,5 m)
• Omskifter: alarm/dørklokke/sluk
  LED-indikatorlys: 6
  Frekvens:433 MHz ± 250kHz
  Dimensioner: 5,7 (B) x 3,9 (D) x 10,9 (H) cm
  Forsinkelse: 20 - 25 sek.

Dor-/vinduessensor (fig. 2):

Strömforsyning: 4,5 V DC (3x batteri LR44, medfolger)
- Standby strømforbrug: <10 μA
Transmissionsstrormforbrug: < 6mA
- Funktionsrækkevidde: +/- 60 m (i abent terræn)*
Alarm lydstyrke: 95 dB (0,5 m)
- Omskifter: RF + alarm/RF/fra
Frekvens: 433 MHz ± 250 kHz
Mäl inkl. magnetkontakt: 6 (B) x 5 (D) x 9,9 (H) cm

PIR-sensor (fig. 3):

Strömfsyning: 4,5 V DC (3x batteri AA, medfolger ikke)
- Standby strømforbrug: <100 μA
Transmissionsstrømforbrug: <5 mA
- Funktionsrækkevidde: +/- 60 m (i abent terræn)*
Detektionsomrade: 5-8 m
Detektionsvinkel: 100^ (vandret)/80° (lodret)
- Installationshjde: 1,5 m (anbefalet)

KONIG

Frekvens: 433MHz± 250kHz
Dimensioner: 6 (B) x 5 (D) x 9,8 (H) cm

Vibrationssensor (fig.4):

• Strömforsyning: 4,5 V DC (3x batteri LR44, medfolger)
• Standby strømforbrug: <10 μA
  Transmissionsstrormforbrug: < 6 mA
• Funktionsrækkevidde: +/- 60 m (i abent terren)*
  Frekvens: 433MHz± 250kHz
  Alarm lydstyrke: 95 dB (0,5 m)
  Dimensioner: 4,8 (B) x 1 (D) x 9,9 (H) cm

Fjernbetjening (fig. 5):

• Ström Forsyning: 12 V DC (3x batteri LR44, medfolger)
• Standby strømforbrug: 0
  Transmissionsstrormforbrug: < 10mA

• Funktionsrækkevidde: +/- 30 m (i abent terræn)*
  Knapper: Taend/sluk
  LED-indikatorlys: 1
  Frekvens: 433 MHz ± 250 kHz
  Dimensioner: 3,5 (B) x 1,3 (D) x 5,2 (H) cm

• Fjernbetjeningens og sensorernes Funktionsrækkevidde kan variere afhængigt af forholdene på anvendelsesstedet.

DANSK

KONIG

Sikkerhedsforholdsrregler:

Udsæt ikke Produktet for vand eller fugt.

Vedligeholdelse:

Rengor kun med en tkrklud.

BrugPIPE oplosningsmidler erler sibende rengoringsmidler.

Garanti:

Ingen garanti og ikke noget ansvar kan patages forændringer af produktet eller for skade pa grund af forkert brug af dette produit.

Generelt:

Design og specificationer kan ændres uten varsel.

Alle logoer, varemærker erer varemerkelogoer og produktnavne er varemærker erer registrerede varemærker tilhorende deres respektive ejere og anerkendes hermed som sadanne.

Denne vegledning blevdort omhyggeligt. Imidlertid kan der ici kfeles nogen rettigheder. Konig Electronic kan ikke holds ansvarlig for eventuelle fej i denne vegledning ell deres konsekvenser.

Gem brugervejledningen og emballagen til senere brug.

Bemark:

Dette produit er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke må bortskaffesammen med alminderigt husholdningsaffald. Der findes saerlige indsamlingssystemer for disseprodukter.

Dette produit er fremstillet og leveres i overensstemmelse med alle relevante forordninger og direktiver, der er gaelende for alle EUs medlemsstater. Produktet overholder ligeledes alle gaelende specifikationer og forskrifter i de lande, hvor produitet saelges.

Formel dokumentation kan fremlægges på forlangende. Dette omfatter, men er/DDke begraenset til:

Overensstemmelseserklæring (og produit-ID), Sikkerhedsdatablad, testrapport for produitet.

Kontakt venligst vores kundeservice for support:

via hjemmeside: http://www.nedis.com/en-us/contact/contact-form.htm

via e-mail: [e-mail]

via Telefon: [phone] (i kontortiden)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NEDERLANDENE
