LIETOŠANAS INSTRUKCIJA SASALARM110 KONIG

Ievads: Daudzfunkcionāla Plug and Play bezvadu signalizācijas sistēma. Ērta un ātra uzstādīšana. Tā darbojas ar akumulatoriem, tāpēc adapteri un vadi nav nepieciešami. Nodrošiniet mājokļa, biroja, veikala utt. apsargāšanu dažu minūšu laikā. Šī signalizācijas iekārta ar īpaši skaļu sirēnu un LED indikatoriem rāda, kurš sensors ir aktivizēts. Komplektā iekļautas divas radiofrekvenču tālvadības pultis sistēmas aktivizācijai un deaktivizācijai. Signalizācijas iekārtas funkciju slēdzis signalizācijai vai durvju zvanam. SAS-ALARM100 1x signalizācijas iekārta 6x durvju/logu detektors 2x tālvadības pults SAS-ALARM110 1x signalizācijas iekārta 2x durvju/logu detektors 2x PIR sensors 2x vibrācijas sensors 2x tālvadības pults SAS-ALARM120 1x signalizācijas iekārta 3x durvju/logu detektors 3x PIR sensors 2x tālvadības pultsLATVIEŠU

Signalizācijas iekārtas apraksts (SAS-ALARM100/110/120):

Sirēna Signalizācija (ieslēgts) Izslēgt Zvans (ieslēgts) Signalizācijas LED indikatori (6x) Akumulatoru nodalījums (aizmugurē) Durvju/logu sensora apraksts (SAS-ALARM100/110/120):

1 cm Sirēna RF (ieslēgts) Izslēgt RF+signalizācija (ieslēgts) Akumulatoru nodalījumsLATVIEŠU

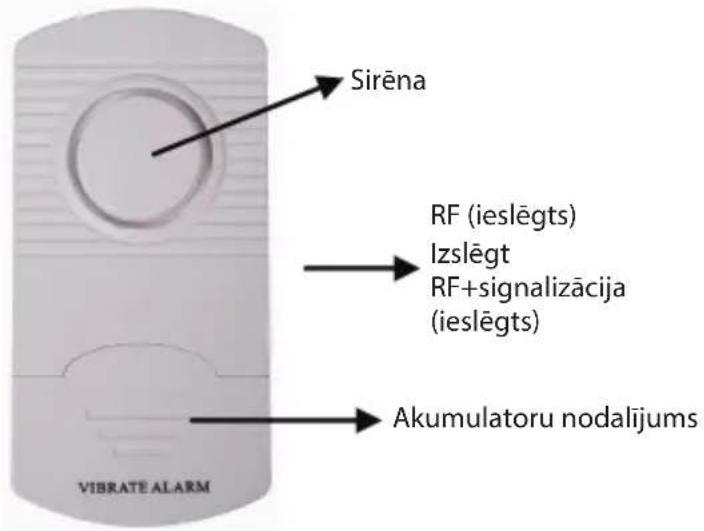

LED indikators PIR objektīvs Akumulatoru nodalījums (aizmugurē) Vibrācijas sensora apraksts (SAS-ALARM110):

Sirēna RF (ieslēgts) Izslēgt RF+signalizācija (ieslēgts) Akumulatoru nodalījumsLATVIEŠU

LED indikators Izslēgšanas poga Ieslēgšanas poga SAS-ALARM100 uzstādīšana

1. Ievietojiet signalizācijas iekārtai paredzētos akumulatorus (3x AA) atbilstoši

akumulatoru nodalījumā norādītajai shēmai (aizmugurē).

2. Uzstādiet durvju/logu sensoru, izmantojot līmlenti, pie durvīm un logiem.

Piezīme: maksimums 1cm attālums starp magnētisko kontaktu un sensoru (skatīt 2. attēlu). Ieslēdziet sensoru uz RF vai RF+SIGNALIZĀCIJA. Ja ieslēgts uz RF+SIGNALIZĀCIJA, sensors pēc aktivizācijas nosūtīs signālu signalizācijas iekārtai un atskanēs arī sensora sirēna. Šajā gadījumā atskanēs gan sensora sirēna, gan signalizācijas iekārta.

3. Noņemiet caurspīdīgo priekšējo pārsegu no signalizācijas iekārtas, lai

ierakstītu sensoru pozīciju atbilstoši sanumurētajiem LED. (piem., sensors 1=durvis, 2=virtuves logs utt.).

4. Uzstādiet signalizācijas iekārtu vēlamajā vietā. Attālums starp signalizācijas

iekārtu un tālāko durvju/logu sensoru nedrīkst pārsniegt 60m (atklātā zonā)*.

5. Ieslēdziet signalizācijas iekārtu uz funkciju SIGNALIZĀCIJA vai ZVANS. Ja

ieslēgts uz ZVANS, signalizācijas iekārta atskaņos signālu kā durvju zvanu, kad durvis vai logs tiks atvērti. Kad ieslēgts uz SIGNALIZĀCIJA, ATSKANĒS 100dB skaļa sirēna. Kad signalizācijas iekārta ir ieslēgta, signalizācija vēl nav aktivizēta. Nospiediet tālvadības pogu IESLĒGT, lai aktivizētu signalizāciju,LATVIEŠU

un IZSLĒGT, lai deaktivizētu. Aiztures laiks ieejai apsargājamajā zonā un izejai no tās ir 20~25sekundes.

6. Lai nodrošinātu pareizu darbību, pirmajā reizē un ik pēc trīs mēnešiem

ieteicams veikt signalizācijas iekārtas testēšanu. Kārtība: a) Ieslēdziet signalizācijas iekārtu uz funkciju SIGNALIZĀCIJA vai ZVANS (ieteicams testēšanai). b) Nospiediet tālvadības pults pogu IESLĒGT, lai aktivizētu signalizāciju. c) Uzgaidiet 20~25sekundes (aiztures laiks). d) Atveriet visas durvis vai logus vienu pēc otra un pārbaudiet, vai iedegas atbilstošie LED un atskan ZVANS. e) Deaktivizējiet signalizāciju, ja viss darbojas pareizi. f) Signalizācijas sistēma ir gatava lietošanai. Piezīme:

1) Signalizācijas iekārta atskaņos apstiprināšanas signālu, kad tā tiks aktivizēta

vai deaktivizēta. ZVANA tonis atšķiras no SIGNALIZĀCIJAS toņa.

2) Ja sensoru nav nepieciešams ieslēgt, iespējams izslēgt katru sensoru

atsevišķi, izmantojot ieslēgšanas/izslēgšanas slēdzi. Šajā gadījumā sensors vairs nav signalizācijas sistēmas daļa.

3) Sensors, kas ieslēgts uz RF+SIGNALIZĀCIJA, vienmēr atskaņos signalizācijas

skaņu, ja vien signalizācijas iekārta nav aktivizēta vai deaktivizēta.

4) Kad sensors ir aktivizēts un skan signalizācijas iekārtas sirēna, to

nepieciešams izslēgt ar signalizācijas iekārtas ieslēgšanas/izslēgšanas slēdzi. Pēc tam signalizācijas iekārtu var ieslēgt atkal. Ja signalizācija turpinās pēc sistēmas aktivizācijas, pārbaudiet, vai visas durvis un logi ir kārtīgi aizvērti. SAS-ALARM110 uzstādīšana

1. Ievietojiet signalizācijas iekārtai paredzētos akumulatorus (3x AA) atbilstoši

akumulatoru nodalījumā norādītajai shēmai (aizmugurē).

2. Uzstādiet durvju/logu sensoru, izmantojot līmlenti, pie durvīm un logiem.

Piezīme: maksimums 1cm attālums starp magnētisko kontaktu un sensoru (skatīt 2. attēlu). Ieslēdziet sensoru uz RF vai RF+SIGNALIZĀCIJA. Ja ieslēgts uz RF+SIGNALIZĀCIJA, sensors pēc aktivizācijas nosūtīs signālu signalizācijas iekārtai un atskanēs arī sensora sirēna. Šajā gadījumā atskanēs gan sensora sirēna, gan signalizācijas iekārta.

3. Uzstādiet vibrācijas sensoru pie logiem (uz stikla), izmantojot līmlenti.

Ieslēdziet sensoru uz RF vai RF+SIGNALIZĀCIJA. Ja ieslēgts uz RF+SIGNALIZĀCIJA, sensors pēc aktivizācijas nosūtīs signālu signalizācijasLATVIEŠU

iekārtai un atskanēs arī sensora sirēna. Šajā gadījumā atskanēs gan sensora sirēna, gan signalizācijas iekārta. Piezīme: vibrācijas sensors ir ļoti jutīgs. Vismazākā vibrācija aktivizēs sensoru. Nav ieteicams uzstādīt vibrācijas sensoru uz logiem blakus durvīm. Durvju aizciršana aktivizēs sensoru.

4. Ievietojiet PIR sensoram paredzētos akumulatorus (3x AAA) atbilstoši

akumulatoru nodalījumā norādītajai shēmai (aizmugurē). PIR sensoram pirmajā lietošanas reizē ir jāuzsilst 30~40sekundes. Šajā periodā tas nespēj noteikt kustību. Lai nodrošinātu labāko veiktspēju, uzstādiet PIR sensoru 1~1,5m augstumā. Neuzstādiet PIR sensoru tiešos saules staros, pavērstu pret logiem, priekšmetiem, kas kustās, kā arī pie karstuma vai aukstuma avotiem.

5. Noņemiet caurspīdīgo priekšējo pārsegu no signalizācijas iekārtas,

lai ierakstītu sensoru pozīciju atbilstoši sanumurētajiem LED. (piem.,sensors1=durvis, 2=virtuves logs utt.).

6. Uzstādiet signalizācijas iekārtu vēlamajā vietā. Attālums starp signalizācijas

iekārtu un tālāko sensoru nedrīkst pārsniegt 60m (atklātā zonā)*.

7. Ieslēdziet signalizācijas iekārtu uz funkciju SIGNALIZĀCIJA vai ZVANS. Ja

ieslēgts uz ZVANS, signalizācijas iekārta atskaņos signālu kā durvju zvanu, kad durvis vai logs tiks atvērti. Kad ieslēgts uz SIGNALIZĀCIJA, ATSKANĒS 100dB skaļa sirēna. Kad signalizācijas iekārta ir ieslēgta, signalizācija vēl nav aktivizēta. Nospiediet tālvadības pogu IESLĒGT, lai aktivizētu signalizāciju, un IZSLĒGT, lai deaktivizētu. Aiztures laiks ieejai apsargājamajā zonā un izejai no tās ir 20~25sekundes.

8. Lai nodrošinātu pareizu darbību, pirmajā reizē un ik pēc trīs mēnešiem

ieteicams veikt signalizācijas iekārtas testēšanu. Kārtība: a) Ieslēdziet signalizācijas iekārtu uz funkciju SIGNALIZĀCIJA vai ZVANS (ieteicams testēšanai). b) Nospiediet tālvadības pults pogu IESLĒGT, lai aktivizētu signalizāciju. c) Uzgaidiet 20~25sekundes (aiztures laiks). d) Testējot durvju/logu sensoru, atveriet visas durvis vai logus vienu pēc otra un pārbaudiet, vai iedegas atbilstošie LED un atskan ZVANS. e) Testējot PIR sensoru, kustieties PIR sensora tuvumā un pārbaudiet, vai iedegas atbilstošie LED un atskan ZVANS. Piezīme: iedegas arī LED indikators uz PIR sensora. f) Testējot vibrācijas sensoru, viegli uzsitiet uz loga un pārbaudiet, vai iedegas atbilstošie LED un atskan ZVANS. g) Deaktivizējiet signalizāciju, ja viss darbojas pareizi. h) Signalizācijas sistēma ir gatava lietošanai.LATVIEŠU

1) Signalizācijas iekārta atskaņos apstiprināšanas signālu, kad tā tiks aktivizēta

vai deaktivizēta. ZVANA tonis atšķiras no SIGNALIZĀCIJAS toņa.

2) Ja sensoru nav nepieciešams ieslēgt, iespējams izslēgt katru sensoru

atsevišķi, izmantojot ieslēgšanas/izslēgšanas slēdzi. Šajā gadījumā sensors vairs nav signalizācijas sistēmas daļa (izņemot PIR sensoru).

3) Sensors, kas ieslēgts uz RF+SIGNALIZĀCIJA, vienmēr atskaņos signalizācijas

skaņu, ja vien signalizācijas iekārta nav aktivizēta vai deaktivizēta.

4) Kad sensors ir aktivizēts un skan signalizācijas iekārtas sirēna, to

nepieciešams izslēgt ar signalizācijas iekārtas ieslēgšanas/izslēgšanas slēdzi. Pēc tam signalizācijas iekārtu var ieslēgt atkal. Ja signalizācija turpinās pēc sistēmas aktivizācijas, pārbaudiet, vai visi sensori ir pareizi uzstādīti. SAS-ALARM120 uzstādīšana

1. Ievietojiet signalizācijas iekārtai paredzētos akumulatorus (3x AA) atbilstoši

akumulatoru nodalījumā norādītajai shēmai (aizmugurē).

2. Uzstādiet durvju/logu sensoru, izmantojot līmlenti, pie durvīm un logiem.

Piezīme: maksimums 1cm attālums starp magnētisko kontaktu un sensoru (skatīt 2. attēlu). Ieslēdziet sensoru uz RF vai RF+SIGNALIZĀCIJA. Ja ieslēgts uz RF+SIGNALIZĀCIJA, sensors pēc aktivizācijas nosūtīs signālu signalizācijas iekārtai un atskanēs arī sensora sirēna. Šajā gadījumā atskanēs gan sensora sirēna, gan signalizācijas iekārta.

3. Ievietojiet PIR sensoram paredzētos akumulatorus (3x AAA) atbilstoši

akumulatoru nodalījumā norādītajai shēmai (aizmugurē). PIR sensoram pirmajā lietošanas reizē ir jāuzsilst 30~40sekundes. Šajā periodā tas nespēj noteikt kustību. Lai nodrošinātu labāko veiktspēju, uzstādiet PIR sensoru 1~1,5m augstumā. Neuzstādiet PIR sensoru tiešos saules staros, pavērstu pret logiem, priekšmetiem, kas kustās, kā arī pie karstuma vai aukstuma avotiem.

4. Noņemiet caurspīdīgo priekšējo pārsegu no signalizācijas iekārtas, lai

ierakstītu sensoru pozīciju atbilstoši sanumurētajiem LED. (piem., sensors 1=durvis, 2=virtuves logs utt.).

5. Uzstādiet signalizācijas iekārtu vēlamajā vietā. Attālums starp signalizācijas

iekārtu un tālāko sensoru nedrīkst pārsniegt 60m (atklātā zonā)*.

6. Ieslēdziet signalizācijas iekārtu uz funkciju SIGNALIZĀCIJA vai ZVANS. Ja

ieslēgts uz ZVANS, signalizācijas iekārta atskaņos signālu kā durvju zvanu, kad durvis vai logs tiks atvērti. Kad ieslēgts uz SIGNALIZĀCIJA, ATSKANĒS 100dB skaļa sirēna. Kad signalizācijas iekārta ir ieslēgta, signalizācija vēl navLATVIEŠU

aktivizēta. Nospiediet tālvadības pogu IESLĒGT, lai aktivizētu signalizāciju, un IZSLĒGT, lai deaktivizētu. Aiztures laiks ieejai apsargājamajā zonā un izejai no tās ir 20~25sekundes.

7. Lai nodrošinātu pareizu darbību, pirmajā reizē un ik pēc trīs mēnešiem

ieteicams veikt signalizācijas iekārtas testēšanu. Kārtība: a) Ieslēdziet signalizācijas iekārtu uz funkciju SIGNALIZĀCIJA vai ZVANS (ieteicams testēšanai). b) Nospiediet tālvadības pults pogu IESLĒGT, lai aktivizētu signalizāciju. c) Uzgaidiet 20~25sekundes (aiztures laiks). d) Testējot durvju/logu sensoru, atveriet visas durvis vai logus vienu pēc otra un pārbaudiet, vai iedegas atbilstošie LED un atskan ZVANS. e) Testējot PIR sensoru, kustieties PIR sensora tuvumā un pārbaudiet, vai iedegas atbilstošie LED un atskan ZVANS. Piezīme: iedegas arī LED indikators uz PIR sensora. f) Deaktivizējiet signalizāciju, ja viss darbojas pareizi. g) Signalizācijas sistēma ir gatava lietošanai. Piezīme:

1) Signalizācijas iekārta atskaņos apstiprināšanas signālu, kad tā tiks aktivizēta

vai deaktivizēta. ZVANA tonis atšķiras no SIGNALIZĀCIJAS toņa.

2) Ja sensoru nav nepieciešams ieslēgt, iespējams izslēgt katru sensoru

atsevišķi, izmantojot ieslēgšanas/izslēgšanas slēdzi. Šajā gadījumā sensors vairs nav signalizācijas sistēmas daļa (izņemot PIR sensoru).

3) Sensors, kas ieslēgts uz RF+SIGNALIZĀCIJA, vienmēr atskaņos signalizācijas

skaņu, ja vien signalizācijas iekārta nav aktivizēta vai deaktivizēta.

4) Kad sensors ir aktivizēts un skan signalizācijas iekārtas sirēna, to

nepieciešams izslēgt ar signalizācijas iekārtas ieslēgšanas/izslēgšanas slēdzi. Pēc tam signalizācijas iekārtu var ieslēgt atkal. Ja signalizācija turpinās pēc sistēmas aktivizācijas, pārbaudiet, vai visi sensori ir pareizi uzstādīti. Specikācijas: Signalizācijas iekārta (1. attēls):

• Barošana: 4,5 V strāva (3x AA akumulators, nav iekļauti komplektā)

• Strāva gaidīšanas režīmā: <1,5mA

• Strāva zvana režīmā: <90mA

• Strāva signalizācijas režīmā: <130mALATVIEŠU

• Signāla skaļums: 100 dB (0,5m)

• Zvana skaļums: 90 dB (0,5m)

• Slēdzis: signalizācija/zvans/izslēgts

• Aiztures laiks: 20~25sekundes Durvju/logu sensors (2. attēls):

• Barošana: 4,5 V strāva (3x LR44 akumulators, iekļauts komplektā)

• Strāva gaidīšanas režīmā: <10μA

• Pārraides strāva: <6mA

• Darbības diapazons: +/– 60m (atklātā zonā)

• Signāla skaļums: 95 dB (0,5m)

• Slēdzis: RF + signalizācija/RF/izslēgt

• Frekvence: 433MHz ± 250kHz

• Izmēri ar magnētu kontaktu: 6 (P) x 1 (D) x 9,9(A)cm PIR sensors (3. attēls):

• Barošana: 4,5 V strāva (3x AA akumulators, nav iekļauti komplektā)

• Strāva gaidīšanas režīmā: <100μA

• Pārraides strāva: <5mA

• Darbības diapazons: +/– 60m (atklātā zonā)

• Noteikšanas diapazons: 5~8m

• Noteikšanas leņķis: 100° (horizontāli)/80° (vertikāli)

• Uzstādīšanas augstums: 1,5m (ieteicamais)

• Frekvence: 433MHz ± 250kHz

• Izmēri: 6 (P) x 5 (D) x 9,8 (A)cm Vibrācijas sensors (4. attēls):

• Barošana: 4,5 V strāva (3x LR44 akumulators, iekļauts komplektā)

• Strāva gaidīšanas režīmā: <10μALATVIEŠU

• Pārraides strāva: <6mA

• Darbības diapazons: +/– 60m (atklātā zonā)

• Frekvence: 433 MHz ± 250kHz

• Signāla skaļums: 95 dB (0,5m)

• Izmēri: 4,8 (P) x 1 (D) x 9,9 (A)cm Tālvadības pults (5. attēls):

• Barošana: 12 V strāva (3x LR44 akumulators, iekļauts komplektā)

• Strāva gaidīšanas režīmā: 0

• Pārraides strāva: <10mA

• Darbības diapazons: +/– 30 m (atklātā zonā)

• Poga: ieslēgt/izslēgt

• Tālvadības pults un sensoru darba attālums var atšķirties atkarībā no apkārtējās vides apstākļiem.LATVIEŠU

Drošības pasākumi: Nepakļaujiet izstrādājumu ūdens un mitruma iedarbībai. Apkope: Tīriet tikai ar sausu drānu. Tīrīšanas nolūkos nelietojiet šķīdinātājus un abrazīvus līdzekļus. Garantija: Izstrādājuma nepareizas lietošanas gadījumā garantija uz izstrādājuma izmaiņām neattiecas. Vispārīgi: Dizains un specikācijas var tikt mainīti bez paziņojuma. Visi logotipi, zīmoli, zīmolu logotipi un izstrādājumu nosaukumi ir to attiecīgo turētāju prečzīmes vai reģistrētas prečzīmes un tiek atzīti kā tādi. Šī rokasgrāmata ir rūpīgi izstrādāta. Tomēr nekādas tiesības nevar tikt iegūtas. König Electronic nevar uzņemties atbildību par jebkādām kļūdām šajā rokasgrāmatā vai to sekām. Saglabājiet šo rokasgrāmatu un iepakojumu turpmākai uzziņai. Uzmanību: Šis izstrādājums ir apzīmēts ar šādu simbolu. Tas nozīmē, ka nolietotas elektroierīces un elektroniskās ierīces nedrīkst jaukt ar vispārīgiem sadzīves atkritumiem. Pastāv atsevišķa šo izstrādājumu savākšanas sistēma. Šis izstrādājums ir izgatavots un tiek piegādāts atbilstoši attiecīgajām regulām un direktīvām, kas ir spēkā visās Eiropas Savienības dalībvalstīs. Tas atbilst arī visiem piemērojamajiem noteikumiem un tehniskajiem noteikumiem pārdošanas valstī. Ociāli dokumenti ir pieejami pēc pieprasījuma. Tas ietver, bet ne tikai, šādus dokumentus: Atbilstības (un izstrādājuma identiskuma) deklarācija , materiālu drošības datu lapa un izstrādājuma pārbaudes atskaite. Lai saņemtu atbalstu, sazinieties ar mūsu klientu apkalpošanas dienestu: tīmekļa vietne: http://www.nedis.com/en-us/contact/contact-form.htm e-pasts: service@nedis.com tālrunis: +31 (0)73-5993965 (darba laikā) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, THE NETHERLANDSLIETUVIŠKAI
