Mitmefunktsooniline isehälestuv traadita alarmsüsteem. Lihtna ja kiire paigaldamine. See tootab patareidel, muutes adaptrid ja juhtmestiku ebavajalikuks. Kindlustab majad, kontorid, poed jne vaid mone minutiga. Ülivalju sireeni ja valgusdioodindikaatoritega ga alarmseade naitab, milline andur rakendus. Kaasas 2x raadiuhendusega kaugjuhtimispulti susteemi aktiveerimiseks voi deaktiveerimiseks. Alarmseadmel alarmi voi üksekellana (kell) kasutamise funktsioni luliti.

SAS-ALARM100

1x alarmseade
6x Ukse/akna andur
2x Kaugjuhtimispult

SAS-ALARM110

1x alarmseade
2x Ukse/akna andur
2x Passiivne infrapunaandur
2x Vibratsiooniandur
2x Kaugjuhtimispult

SAS-ALARM120

1x alarmseade
3x Ukse/akna andur
3x Passiivne infrapunaandur
2x Kaugjuhtimispult

EESTI

KONIG

Alarmseadme (SAS-ALARM100/110/120) kirjeldus: Joonis 1

EESTI

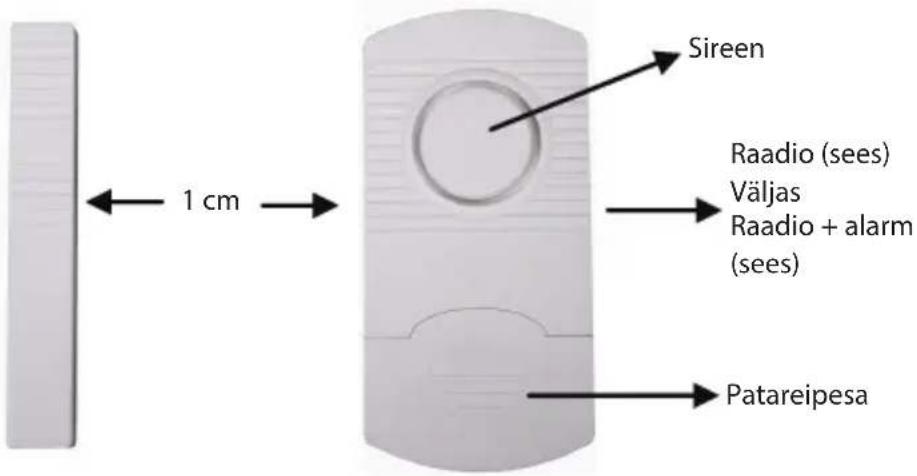

Ukse/akna anduri (SAS-ALARM100/110/120) kirjeldus: Joonis 2

KONIG

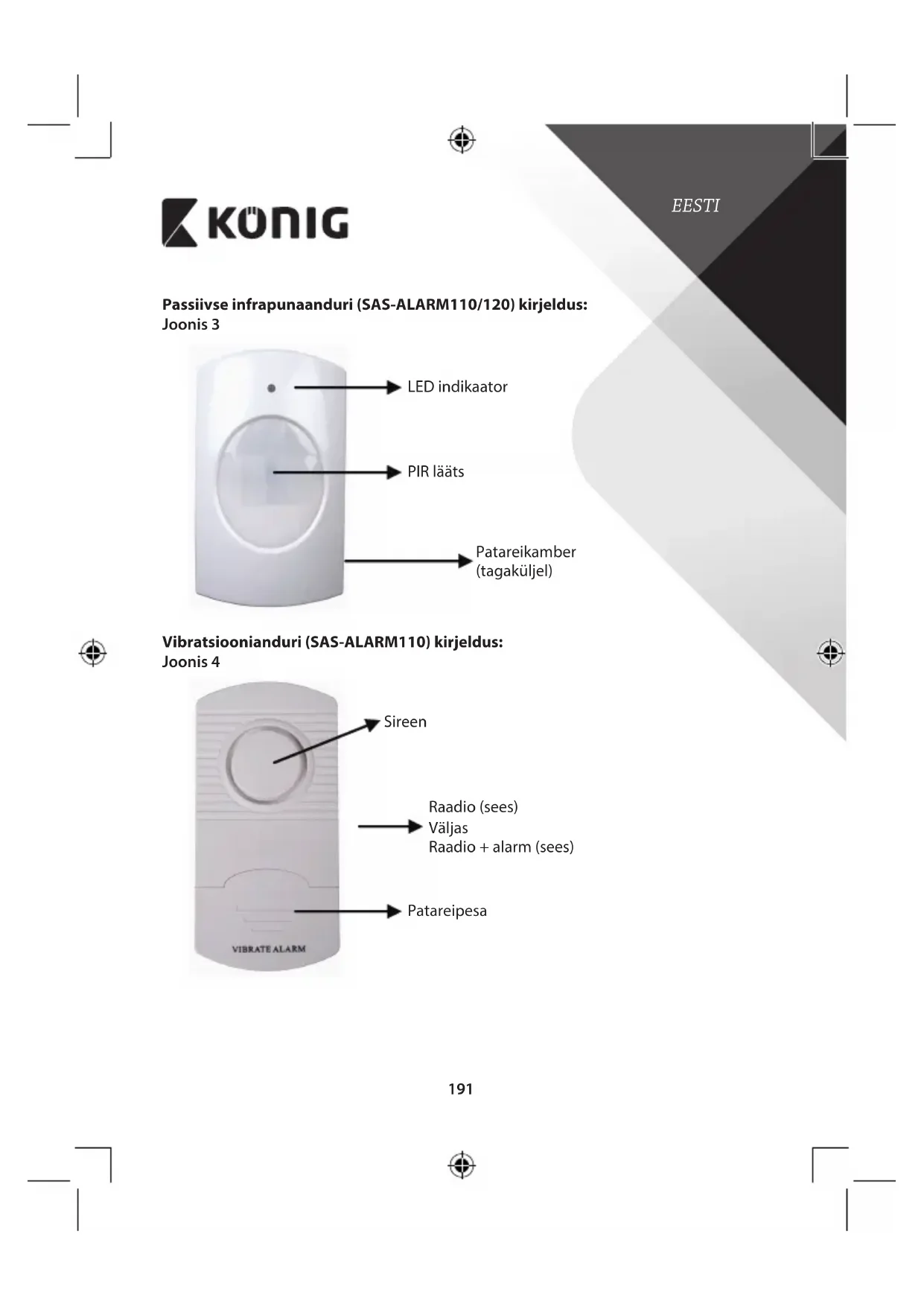

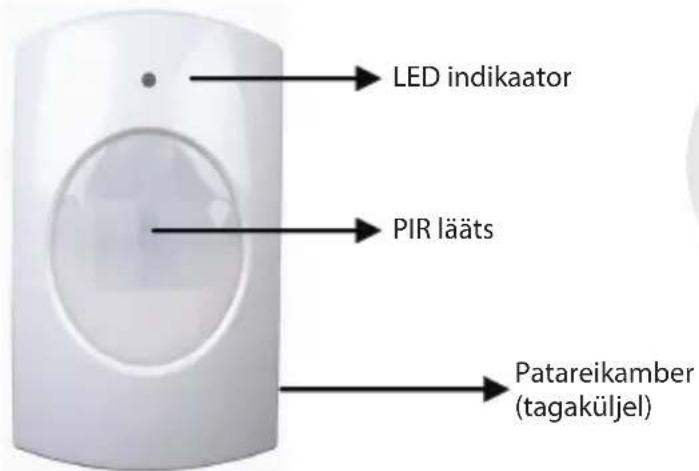

Passivse infrapunaanduri (SAS-ALARM110/120) kirjeldus: Joonis 3

Vibratsioonianduri (SAS-ALARM110) kirjeldus: Joonis 4

EESTI

KONIG

Kaugjuhtimispuldi (SAS-ALARM100/110/120) kirjeldus: Joonis 5

EESTI

SAS-ALARM100 paigaldamine

1. Sisestage alarmseadme patareid (3x AA) vastavalt patareikambris (tagakuljel) asuvale diagrammile.
2. Paigaldage ukse/akna andurid kleeplindiga ustele ja akendele. Markus: Maksimaalselt 1 cm vahemaa magnetkontakti ja anduri vahel (vt joonis 2). Lulitage andur sisse asendisse raadio voi raadio + alarm. Asendisse raio + alarm lulitamisel saadab andur rakendumisel signaali alarmseadmeeling anduri enese sireen kolab samuti. Sellisel juhul kolaivad nii anduri kui alarmseadme sireenid.
3. Eemaldage alarmseadme labipaistev esikaas, et kirjutada üles nummerdatud valgusdioodele vastavate andurite asukohad. (Nt andur 1=esiucks, 2=kögiaken jne.).
4. Paigaldage alarmseade selle asukohta. Alarmseadme ja kõige kaugema ukke/akna anduri vaheline vahemaa ei tohi ületada 60 m (avatud ala)*.
5. Lulitage alarmseade sisse funktsionile ALARM voi KELL. Funktsionile KELL lulitamisel kolab alarmseade ukse voi akna avamisel uksekellana. Funktsionile ALARM lulitatuna annab see 100 dB valjuse sireeni. Kui alarmseade on sisse lulitatud, ei ole alarm veel aktiveeritud. Vajutage alarmi aktiveerimiseks kaugjuhtimispuldi nuppu sisse ja deaktiveerimiseks

KONIG

nuppu valja. Kaitstud alasse sisenemise ja sealt valjumise viivitus on 20 kuni 25 sekundit.

1. Soovitatav on testida alarmsüsteemi korralikku toöd esmakordsel kasutamisel ning iga 3 kuu järel.

Protseduur:

a) Lülitage alarmseade sisse funktsoonile ALARM voi KELL (soovitatav testimiseks).
b) Vajutage alarmi aktiveerimiseks kaugjuhtimispuldi nuppu sisse.
c) Oodake 20 kuni 25 sekundit (viivitusaeg).
d) Avage ukshaaval iga uks voi aken ja kontrollige, kas vastav valgusdiood suttib ja kell kolab.
e) Kui koki tötab korralikult, deaktiveerige alarm.
f) Alarmsüsteem on kasutamiseks valmis.

Markus:

1) Aktiveerimisel voi deaktiveerimisel annab alarmseade kinnitustooni. Kella toon erineb alarmi toonist.
2) Kui moni andur ei pea sisse lulitatud olema, on voimalik iga andur eraldi sisse/välja luliti abil valja lulitada. Sellisel juhul ei ole andur alarmsüsteemi aktiveerimisel enam selle osa.
3) Kui alarmseade ei ole aktiveeritud voi deaktiveeritud, annab asendisse raadio ^+ alarm lulitatud andur alati alarmheli anduril enesel.
4) Anduri rakendumisel ja alarmseadme sireeni kölamisel tuleb see lulitada valja alarmseadme sisse/välja luliti abil. Seejärel voib alarmseadme uuesti sisse lulitada. Kui alarm kölab pidevalt pärast susteemi aktiveerimist, siis kontrollige, kas koik uksed ja aknad on korralikult suletud.

SAS-ALARM110 paigaldamine

1. Sisestage alarmseadme patareid (3x AA) vastavalt patareikambris (tagakuljel) asuvale diagrammile.
2. Paigaldage ukse/akna andurid kleeplindiga ustele ja akendele. Markus: Maksimaalselt 1 cm vahemaa magnetkontakti ja anduri vahel (vt joonis 2). Lulitage andur sisse asendisse raadio oi raio ^+ alarm. Asendisse raio ^+ alarm lilitamisel saadab andur rakendumisel signaali alarmseadmeeling anduri enese sireen kolab samuti. Sellisel juhul kolavad nii anduri kui alarmseadme sireenid.
3. Paigaldage vibratsiooniandur kleeplindiga akendele (klaasile). Lulitage andur sisse asendisse raadio voi raadio + alarm. Asendisse raadio + alarm lulitamisel saadab andur rakendumisel signaali alarmseadmele ning anduri

EESTI

KONIG

enese siren kölab samuti. Sellisel juhul kölavad nii anduri kui alarmseadme sireenid. Markus: Vibratsiooniandur on vaga tundlik. Väikseimi vibratsionrakendab anduri. Vibratsiooniandurit ei ole soovitatav paigaldada uste laheduses asuvatele akendele. Uste kinni lömine rakendab anduri.

1. Sisestage passivse infrapunaanduri patareid (3x AAA) vastavalt patareikambris (tagakuljel) asuvale diagrammile. Passivne infrapunaandur peab esmakordsel kasutamisel 30 kuni 40 sekundit soojenema. Selle aja jooksul ei suuda see liikumist tuvastada. Parimate tulemuste saavutamiseks paigaldage passivne infrapunaandur 1 kuni 1,5 m korgusele. Arge paigaldage passivset infrapunaandurit otsesesse päikesevalgusse voi suunatuna akendele, kergesti liikuvatele objektidele ja soojus- voi kulmaallikatele.
2. Eemaldage alarmseadme labipaistev esikaas, et kirjutada üles nummerdatud valgusdioodele vastavate andurite asukohad. (Nt andur 1=esiucks, 2=kögiaken jne.).
3. Paigaldage alarmseade selle asukohta. Alarmseadme ja koige kaugema anduri vaheline vahemaa ei tohi ületada 60m (avatud ala)*.
4. Lülitage alarmseade sisse funktsoonile ALARM voi KELL. Funktsoonile KELL lulitamisel kölab alarmseade ukse voi akna avamisel uksekellana. Funktsoonile ALARM lulitatuna annab see 100 dB valjuse sireeni. Kui alarmseade on sisse lulitatud, ei ole alarm veel aktiveeritud. Vajutage alarmi aktiveerimiseks kaugjuhtimispuldi nuppu sisse ja deaktiveerimiseks nuppu valja. Kaitstud alasse sisenemise ja salt valjumise viivitus on 20 kuni 25 sekundit.
5. Soovitatav on testida alarmsüsteemi korralikku toöd esmakordsel kasutamisel ning iga 3 kuu järel. Protseduur:

a) Lulitage alarmseade sisse funktsoonile voi KELL (soovitatav testimiseks).
b) Vajutage alarmi aktiveerimiseks kaugjuhtimispuldi nppu sisse.
c) Oodake 20 kuni 25 sekundit (viivitusaeg).
d) Ukse/akna andurit testimiseks avage ukshaaval iga uks voi aken ja kontrollige, kas vastav valgusdood suttib ja kell kolab.
e) Passivse infrapunaanduri testimiseks liikuge passivse infrapunaanduri laheduses ja kontrollige, kas vastav valgusdiod suttib ja kell kõlab. Markus: Samuti suttib valgusdiodindikaator passiivsel infrapunaanduril.
f) Vibratsionanduri testimiseks koputage ettevaatlikult aknale ja kontrollige, kas vastav valgusdiod suttib ja kell kolab.

EESTI

KONIG

g) Kui koki tötab korralikult, deaktiveerige alarm.
h) Alarmsüsteem on kasutamiseks valmis.

Markus:

1) Aktiveerimisel voi deaktiveerimisel annab alarmseade kinnitustooni. Kella toon erineb alarmi toonist.
2) Kui moni andur ei pea sisse lulitatud olema, on voimalik iga andur eraldi sisse/valja luliti abiil valja lulitada. Sellisel juhul ei ole andur alarmsusteemi aktiveerimisel enam selle osa (valja arvatud passivne infrapunaandur).
3) Kui alarmseade ei ole aktiveeritud voi deaktiveeritud, annab asendisse raadio + alarm lulitatud andur alati alarmheli anduril enesel.
4) Anduri rakendumisel ja alarmseadme sireeni kolamisel tuleb see lulitada valja alarmseadme sisse/valja luliti abi. Seejarel voib alarmseadme uesti sisse lulitada. Kui alarm kolab pidevalt parast sussteemi aktiveerimist, siis kontrollige, kasiga andur on korralikult paigaldatud.

SAS-ALARM120 paigaldamine

1. Sisestage alarmseadme pataeid (3x AA) vastavalt patareikambris (tagakuljel) asuvale diagrammile.
2. Paigaldage ukse/akna andurid kleeplindiga ustele ja akendele. Markus: Maksimaalselt 1 cm vahemaa magnetkontakti ja anduri vahel (vt joonis 2). Lulitage andur sisse asendisse raadio voi raadio + alarm. Asendisse raio + alarm lulitamisel saadab andur rakendumisel signaali alarmseadmeeling anduri enese sireen kolab samuti. Sellisel juhul kolavad nii anduri kui alarmseadme sireenid.
3. Sisestage passivse infrapunaanduri patareid (3x AAA) vastavalt patareikambris (tagakuljel) asuvale diagrammile. Passivne infrapunaandur peab esmakordsel kasutamisel 30 kuni 40 sekundit soojenema. Selle aja jooksul ei suuda see liikumist tuvastada. Parimate tulemuste saavutamiseks paigaldage passivne infrapunaandur 1 kuni 1,5 m korgusele. Arge paigaldage passivset infrapunaandurit otsesesse päikesevalgusse voi suunatuna akendele, kergesti liikuvatele objektidele ja soojis-voi kulmaallikatele.
4. Eemaldage alarmseadme labipaistev esikaas, et kirjutada üles nummerdatud valgusdioodele vastavate andurite asukohad. (Nt andur 1=esiups, 2=kögiaken jne.).
5. Paigaldage alarmseade selle asukohta. Alarmseadme ja koige kaugema anduri vaheline vahemaa ei tohi ületada 60m (avatud ala)*.

KONIG

1. Lülitage alarmseade sisse funktsioonile ALARM voi KELL. Funktsioonile KELL lilitamisel kölab alarmseade ukse voi akna avamisel uksekellana. Funktsioonile ALARM lilitatuna annab see 100 dB valjuse sireeni. Kui alarmseade on sisse lilitatud, ei ole alarm veel aktiveeritud. Vajutage alarmi aktiveerimiseks kaugjuhtimispuldi nuppu sisse ja deaktiveerimiseks nuppu valja. Kaitstud alasse sisenemise ja sealt valjumise viivitus on 20 kuni 25 sekundit.
2. Soovitatav on testida alarmsüsteemi korralikku toöd esmakordsel kasutamisel ning iga 3 kuu järel. Protseduur:

a) Lulitage alarmseade sisse funktsionile voi KELL (soovitatav testimiseks).
b) Vajutage alarmi aktiveerimiseks kaugjuhtimispuldi nuppu sisse.
c) Oodake 20 kuni 25 sekundit (viivitusaeg).
d) Ukse/akna andurit testimiseks avage ukshaaval iga uks voi aken ja kontrollige, kas vastav valgusdood suttib ja kell kolab.
e) Passivse infrapunaanduri testimiseks liikuge passivse infrapunaanduri laheduses ja kontrollige, kas vastav valgusdiod suttib ja kell kölab. Markus: Samuti suttib valgusdiodindikaator passivsel infrapunaanduril.
f) Kui koik tootab korralikult, deaktiveerie alarm.
g) Alarmsüsteem on kasutamiseks valmis.

Markus:

1) Aktiveerimisel voi deaktiveerimisel annab alarmseade kinnitustooni. Kellar toon erineb alarmi toonist.
2) Kui mōni andur ei pea sisse lūlitatud olema, on voimalik iga andur eraldi sisse/välja lūliti abil välja lūlitada. Sellisel juhul ei ole andur alarmsüsteemi aktiveerimisel enam selle osa (välja arvatud passivne infrapunaandur).
3) Kui alarmseade ei ole aktiveeritud voi deaktiveeritud, annab asendisse raadio + alarm lulitatud andur alati alarmheli anduril enesel.
4) Anduri rakendumisel ja alarmseadme sireeni kölamisel tuleb see lulitada valja alarmseadme sisse/välja luliti abil. Seejärel voib alarmseadme uesti sisse lulitada. Kui alarm kolab pidevalt pärast susteemi aktiveerimist, siis kontrollige, kasiga andur on korralikult paigaldatud.

EESTI

KONIG

Tehnilised andmed:

Alarmseade (joonis 1):

Toitepinge: 4,5 V AV (3x AA patarei, ei ole kaasas)
Ootereziimi voolutarve: < 1,5mA
Kella voolutugevus: < 90 mA
- Alarmi voolutugevus: <130 mA
- Signaali helitugevus: 100 dB (0,5 m)
Kella helitugevus: 90 dB (0,5 m)
Luliti: alarm/kell/valjas
LED indikaator: 6
Sagedus: 433 MHz ± 250 kHz
Mööttmed: 5,7 (W) × 3,9 (D) × 10,9 (H) cm
Viivitusaeg: 20~25 s

Ukse/akna andur (joonis 2):

Toitepinge: 4,5 V AV (3x LR44 patarei, kaasas)
- Ootereziimi voolutarve: <10 μA
- Saatmise voolutugevus: <6 mA
Toovaehmaa: + / - 60m (avatud ala)
Signaali helitugevus: 95 dB (0,5 m)
Luliti: raadio + alarm/raudio/välja
Sagedus: 433 MHz ± 250 kHz
- Moötmed koos magnetkontaktiga: 6 (W) x1 (D) x 9,9 (H) cm

Passivne infrapunaandur (joonis 3):

Toitepinge: 4,5 V AV (3x AA patarei, ei ole kaasas)
- Ootereziimi voolutarve: < 100 A
- Saatmise voolutugevus: <5 mA
Toovaehmaa: + / - 60m (avatud ala)
Tuvastusulatus: 5 8m
Tuvastusnurk: 100^ (horisontaaalne)/80° (vertikaalne)
Paigalduskorgus: 1,5 m (soovitatav)
Sagedus: 433MHz± 250kHz
Mööttmed: 6 (W) x 5 (D) x 9,8 (H) cm

EESTI

KONIG

Vibratsiooniandur (joonis 4):

Toitepinge: 4,5 V AV (3x LR44 patarei, kaasas)
Ootereziimi voolutarve: < 10 A
- Saatmise voolutugevus: <6 mA
ToovaHEMA: + / - 60m (avatud ala)
Sagedus: 433MHz± 250kHz
- Signaali helitugevus: 95 dB (0,5 m)
Möotmed: 4,8 (W) x 1 (D) x 9,9 (H) cm

Kaugjuhtimispult (joonis 5):

Toitepinge: 12 V AV (3x LR44 patarei, kaasas)
Ootereziimi voolutarve:0
- Saatmise voolutugevus: <10 mA
ToovaHEMA: + / - 30m (avatud ala)
Nupp: sisse/välja
LED indikaator: 1
Sagedus: 433 MHz ± 250 kHz
Mööttmed: 3,5 (W) x 1,3 (D) x 5,2 (H) cm

• Kaugjuhtimispuldi ja andurite toövahemaa vöib olla erinev söltuvalt keskkonna oludest.

EESTI

KONIG

EESTI

Ohutusabinoud:

Arge laske tootel kokku puutuda vee ega niiskusega.

Hooldus:

Puhastage ainult kuiva lapiga.

Arge kasutage lahustavaid ega abrasivseid puhastusvahendeid.

Garantii:

Tootja ei anna garantiid toote mistakes muudatuste voi teisenduste ega kaesoleva toote valest kasutamisest tuleneva. kahu korral.

Uldist:

Väliskuju ja tehnilised andmed voivad muutuda ilma ette teatamata.

Köik logod, kaubamärgid vöi brandi logod ja tootenimed on nende vastavate omanike kaubamärgid vöi registreeritud kaubamärgid ning neid tunnustatakse sellistena.

Juhend on koostatud hoolikalt. Siiski ei ole sellest voimalik tuletada mingeid oigusi. Konig Electronic ei vastuta voimalike kaesolevas kasutusjuhendis olevate vigade ega nende tagajrgede eest.

Hoidke kasutusjuhend ja pakend hilisemaks alles.

Tähelepanu:

Toode on tāhistatud jārgneva margistusega. See tāhendab, et kasutatud elektrī- ja elektronikaseadmeid e tohi panna olmeprūgī hulka. Nende toodete jaoks on olemas eraldi jaätmekäitluse kord.

Toode on valmistatud ja tamitud kooskolas kõigi asjaomaste märuste ja direktliividega, mis kehtivad kõigis Euroopa Liidu likmesriikides. Samuti vastab see kõigile asjakohastele spetsifikatsionidele ja eeskirjadele, mis kehtivad riigis, kus see osteti.

Ametlik dokumentatsoion on saadaval noudmisel. See sisaldab jargnevat (kuid mitte ainult): vastavusdeklaratsion (ja toote andmed), ohutuskaart ja toote katsetusprotokoll.

Palun vötke kusimuste korral ühendust meie klienditeenistustega:

kodulehel: http://www.nedis.com/en-us/contact/contact-form.htm

e-postiga: [e-mail]

telefonitsi: [phone] (töäjal)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, HOLLAND
