SECALARM210 - Hälytysjärjestelmä KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton hälytysjärjestelmä
Merkki	Konig
Malli	SECALARM210
Mitat (hälytyskeskus)	Noin 150 x 100 x 30 mm
Paino (hälytyskeskus)	Noin 300 g (paristojen kanssa)
Päävirtalähde	12 V DC -sovitin (mukana)
Varavirtalähde	4 AAA-paristoa (eivät sisälly) - jopa 48 tuntia
Sisäänrakennettu sireeni	105 dB
Vyöhykkeiden määrä	3 hälytysvyöhykettä + 1 varoitusvyöhyke (vyöhyke 4)
Enimmäismäärä ilmaisimia	16 (4 per vyöhyke)
Yhteensopivat ilmaisimet	Ovi/ikkuna-avaantumisilmaisin SEC-ASDW10, PIR-liiketunnistin SEC-ASMS10
Viritystoiminnot	Kokonaisviritys (Away) ja osaviritys (Home)
Poistumisviive	45 sekuntia Away-tilassa
Saapumisviive	30 sekuntia Away-tilassa
Vyöhykkeen ohitus	Kyllä, väliaikaisesti vyöhykkeittäin
Käyttäjätunnus	4 numeroa, säädettävä (oletus 1234)
Hälytystyypit	Ääni, Varoitus tai OFF
Ilmaisimen vikailmoitukset	Vyöhykeilmaisimen nopea vilkkuminen
Huolto	Puhdista kuivalla liinalla, älä käytä liuottimia
Turvallisuus	Sähköiskun vaara – älä avaa, irrota pistoke ongelmatilanteessa
Takuu	Takuu ei koske muutoksia tai virheellistä käyttöä
Valmistusmaa	Alankomaat (pääkonttori NEDIS B.V.)

Usein kysytyt kysymykset - SECALARM210 KONIG

Kuinka synkronoin ovi/ikkuna-avaantumisilmaisimen hälytyskeskuksen kanssa?

Paina Learn-painiketta hälytyskeskuksessa 3 sekunnin ajan, kunnes kuulet äänimerkin. Vapauta ja paina sitten vyöhykepainiketta (1, 2, 3 tai 4). Vyöhykkeen merkkivalo vilkkuu. Aktivoi ilmaisin erottamalla magneetti ilmaisimesta. Pitkä äänimerkki vahvistaa synkronoinnin. Toista enintään 4 ilmaisimelle vyöhykettä kohti.

Mitä eroa on vyöhykkeillä 1-3 ja vyöhykkeellä 4?

Vyöhykkeet 1, 2 ja 3 ovat normaaleja hälytysvyöhykkeitä: ilmaisimet laukaisevat hälytyksen viritetyssä tilassa. Vyöhyke 4 on vain varoitusvyöhyke: tämän vyöhykkeen ilmaisimet eivät koskaan laukaise hälytystä, vain varoitusäänimerkkejä järjestelmän ollessa poiskytkettynä.

Kuinka nollaan salasanan, jos olen unohtanut sen?

Irrota sovitin ja poista kaikki paristot. Pidä Learn-painiketta painettuna samalla kun kytket sovittimen takaisin. Kun kaikki 4 vyöhykemerkkivaloa syttyvät, vapauta painike. Vyöhykkeen 1 merkkivalo vilkkuu. Odota noin 4 tuntia, kunnes kaikki merkkivalot sammuvat. Salasana palautuu arvoon 1234.

Kuinka viritän järjestelmän Home-tilaan?

Syötä 4-numeroinen salasana, paina ja pidä Arm-painiketta painettuna 3 sekunnin ajan. Armed-merkkivalo syttyy palamaan. Home-tilassa vyöhykkeiden 1-3 liiketunnistimet poistetaan käytöstä, mutta ovi/ikkunakoskettimet pysyvät aktiivisina. Poiskytkentä: syötä salasana uudelleen.

Kuinka viritän järjestelmän Away-tilaan?

Syötä 4-numeroinen salasana, paina Arm-painiketta kahdesti. Armed-merkkivalo vilkkuu. Sinulla on 45 sekuntia aikaa poistua tiloista. Tämän viiveen jälkeen kaikki vyöhykkeiden 1-3 ilmaisimet ovat aktiivisia. Sisäänpääsy laukaisee 30 sekunnin viiveen salasanan syöttämistä ja poiskytkentää varten.

Kuinka poistan väliaikaisesti ilmaisimen äänihälytyksen?

Kun hälytys soi (esim. avoin ikkuna), paina hälytyskeskuksen sivulla olevaa Mute-painiketta. Ääni lakkaa heti. Mykistys pysyy voimassa, kunnes ilmaisin nollataan (esim. ikkunan sulkeminen). Jos ilmaisin on edelleen aktiivinen, ääni alkaa uudelleen.

Kuinka ohitan vyöhykkeen, jotta voin jättää ikkunan auki samalla kun viritän järjestelmän?

Ennen virittämistä pidä vastaavaa vyöhykepainiketta painettuna 3 sekunnin ajan, kunnes vyöhykkeen merkkivalo palaa tasaisesti. Tämä vyöhyke on nyt ohitettu. Viritä järjestelmä normaalisti (Home tai Away). Ohitus peruuntuu automaattisesti poiskytkennän yhteydessä.

Mitä tehdä, jos vyöhykkeen merkkivalo vilkkuu nopeasti?

Nopea vilkkuminen ilmaisee viestintäkatkosta tämän vyöhykkeen ilmaisimen kanssa. Tarkista, että ilmaisin on kantamalla, ei ole vaurioitunut, ja vaihda sen paristo tarvittaessa. Voit myös tuoda ilmaisimen väliaikaisesti lähemmäs keskusta testataksesi viestintää.

Kuinka säädän liiketunnistimen herkkyyttä välttääkseni vääriä hälytyksiä?

Avaa liiketunnistin. Etsi hyppyjohdin (jumper) Test-painikkeen vasemmalta puolelta. Aseta hyppyjohdin asentoon 1 (korkea herkkyys) tai 2 (matala herkkyys). Valitse asento 2, jos sinulla on vääriä hälytyksiä eläinten tai lämmönlähteiden takia.

Kuinka testaan hälytyskeskuksen varaparistoja?

Varmista, että 4xAAA-paristot on asennettu ja sovitin on kytketty. Irrota sovitin. Tarkkaile vihreää virran merkkivaloa: palaa tasaisesti = paristot hyvät; vilkkuu = paristot heikot, vaihda; sammunut = paristot tyhjät, vaihda heti.

KÄYTTÖOHJE SECALARM210 KONIG

Langaton hälytysjärjestelmä

NÁVOD K POUŽITÍ (s. 111)

BRUKSANVISNING (s. 100)

Trådlöst larmsystem

MANUAL DE UTILIZARE (p. 122)

BRUGERVEJLEDNING (s. 145)

SEC-ALARM210 on helposti asennettava langaton hälytysjärjestelmä. Sen avulla voit luoda täydellisen hälytysjärjestelmän käyttämällä valinnaisia sensoreita. Hallintakeskuksen avulla voit luoda kolme aluetta, joissa on hälytys/varoitus/kello ja neljännen alueen, joka on suunniteltu vain varoitusta varten. Kompaktissa hallintakeskuksessa on viisinäppäiminen näppäimistö, valomerkit, äänimerkit ja sisäinen sireeni, jonka voimakkuus on 105dB. Yhteensä 16 sensoria (4 per alue) voidaan lisätä järjestelmään, jolloin luodaan koko kodin tai toimiston kattava alue.

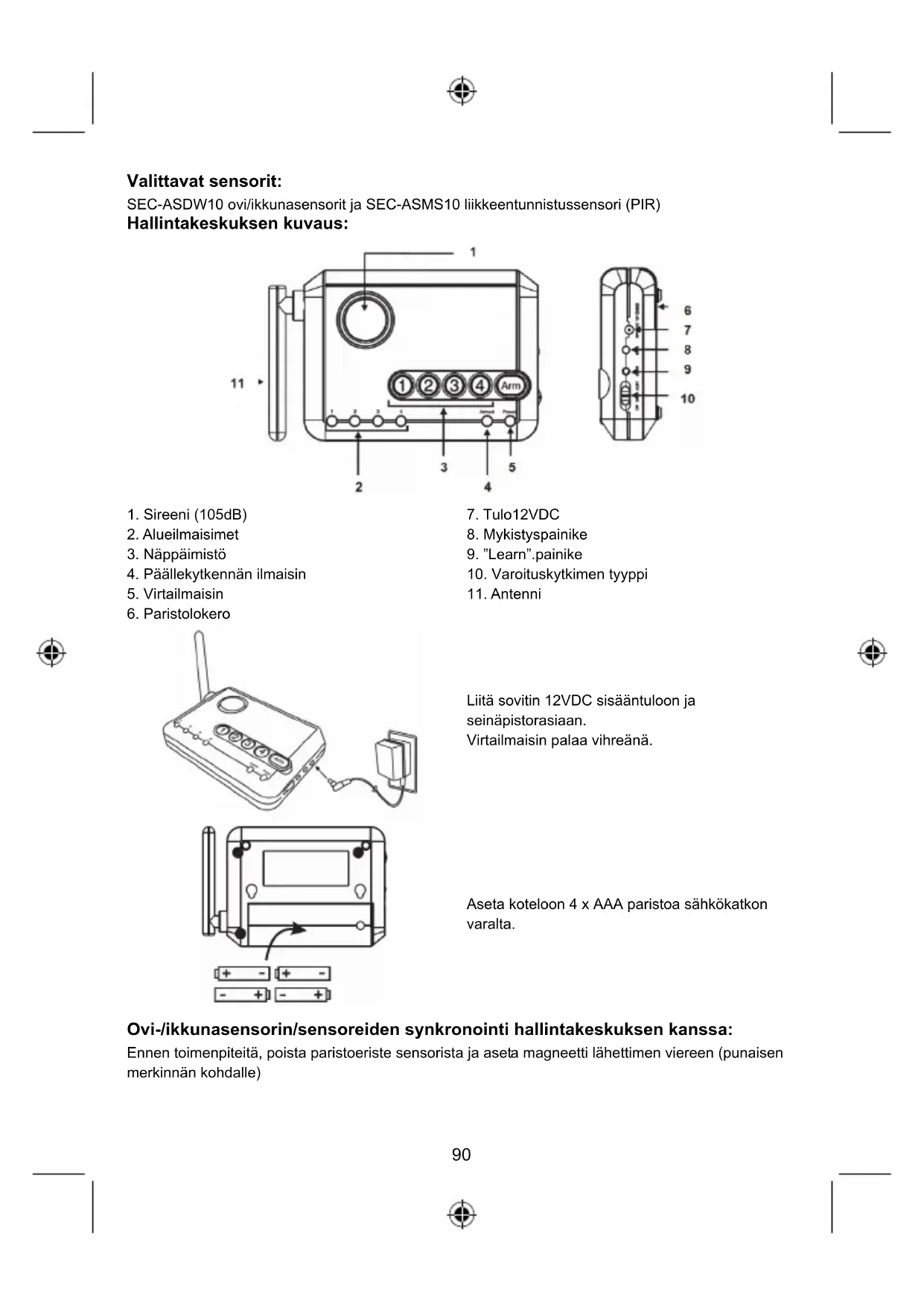

Valittavat sensorit:

SEC-ASDW10 ovi/ikkunasensorit ja SEC-ASMS10 liikkeentunnistussensori (PIR)

Hallintakeskuksen kuvaus:

1 Arm 2 3 4 5 6 7 8 9 10 11

1. Sireeni (105dB)
2. Alueilmaisimet
3. Näppäimistö
4. Päällekytkennän ilmaisin
5. Virtailmaisin

6. Paristolokero

7. Tulo12VDC

8. Mykistyspainike
9. "Learn".painike
10. Varoituskytkimen tyyppi
11. Antenni

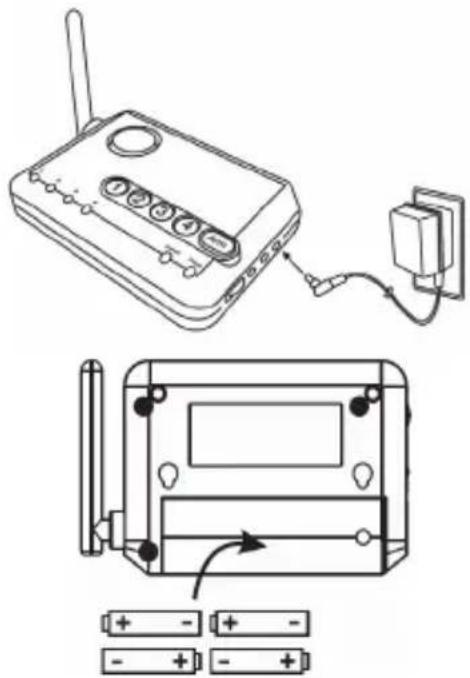

Liitä sovitin 12VDC sisääntuloon ja seinäpistorasiaan.

Virtailmaisin palaa vihreänä.

Aseta koteloon 4 x AAA paristoa sähkökatkon varalta.

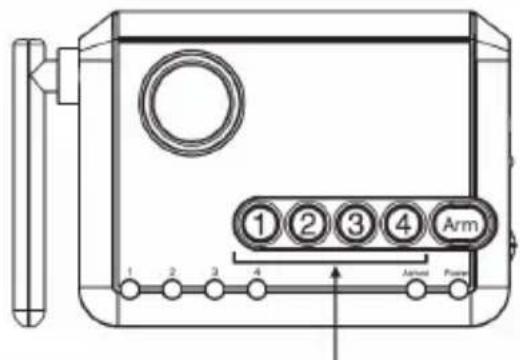

Ovi-/ikkunasensorin/sensoreiden synkronointi hallintakeskuksen kanssa:

Ennen toimenpiteitä, poista paristoeriste sensorista ja aseta magneetti lähettimen viereen (punaisen merkinnän kohdalle)

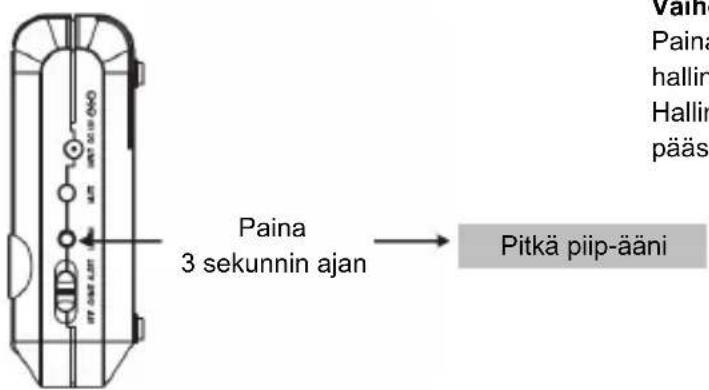

Paina 3 sekunnin ajan Pitkä piip-ääni

Vaihe 1:

Paina ja pidä painettuna painiketta "Learn" hallintakeskuksessa 3 sekunnin ajan. Hallintakeskus piippaa kerran, jolloin voit päästää irti painikkeesta "Learn".

1 2 3 4 Arm 1 2 3 4 Airbus Power

Vaihe 2:

Paina painiketta "Zone" (1, 2, 3 tai 4) kerran valitaksesi mille haluat ohjelmoida sensorin. Valitun alueen merkkivalo välkkyy.

Alueen merkkivalo välkkyy

Vaihe 3:

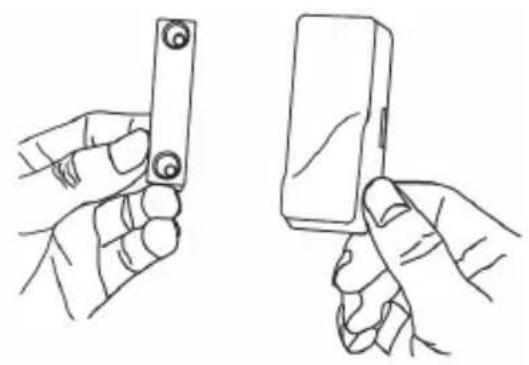

Aktivoi Ovi Ikkuna –sensori erottamalla magneetti sensoriyksiköstä.

Huomautus:

Voit ohjelmoida enintään 4 sensoria yhdelle alueelle. Alue 4 on varoitusalue: tällä alueella olevat sensorit ovat VAIN varoitustarkoitukseen eivätkä käynnistä hälytystä.

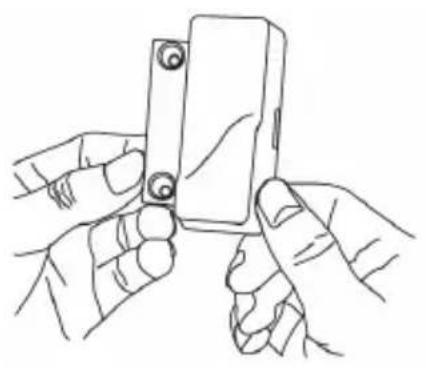

Vaihe 4:

Kun olet synkronoinut sensorit hallintakeskuksen kanssa, voit testata viestintää laittamalla magneetin lähettimen sisään (punaisen merkinnän kohdalle) ja sitten poistamalla magneetin lähettimestä.

Kun magneettikontakti on suljettu, vastaanotin ei piippaa.

Kun magneettikontakti on katkaistu (auki) kuulet piippauksen ja alueilmaisin vilkkuu.

Piip-ääni kuuluu aluenumeron perusteella (varoittamaan ohjelmoidun varoituskytkimen tyyppi) 1 piippaus alue 1, 2 piippausta alue 2 jne. kunnes sensori on suljettu.

Huomautus: Jos varoituskytkin on ohjelmoitu soittamaan kelloa (chime), hallintakeskus soittaa kelloa kerran jokaista aktivoitua signaalia kohden. Jos kytkin on asetettu (EI KÄYTÖSSÄ) OFF-tilaan, mitään äänivaroitusta ei kuulu.

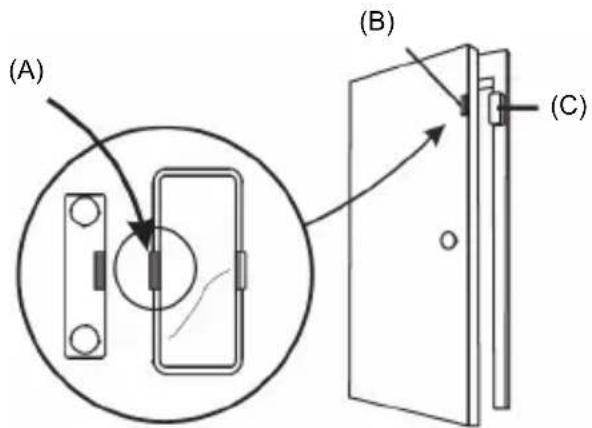

Vaihe 5:

Sensori tulee asentaa oven tai ikkunaan kaksipuoleisella teipillä. Magneetti tulee asentaa oven tai ikkunaan kaksipuoleisella teipillä tai ruuveilla. Varmista, että magneetti on samansuuntainen lähettimessä olevan punaisen merkinnän kanssa. Jos Königin logo on ylösalaisin sensorin asennuksen jälkeen, irrota etukansi ja kieritä sitä niin, että se on pystyasennossa.

(A) Punainen merkintä tällä puolella
(B) Magneetti
(C) Sensori

Sensorin asentamisen jälkeen testaa sitä avaamalla ja sulkemalla ovi tai ikkuna. Hallintakeskuksen täytyisi reagoida samalla tavalla kuin on esitetty vaiheessa 4.

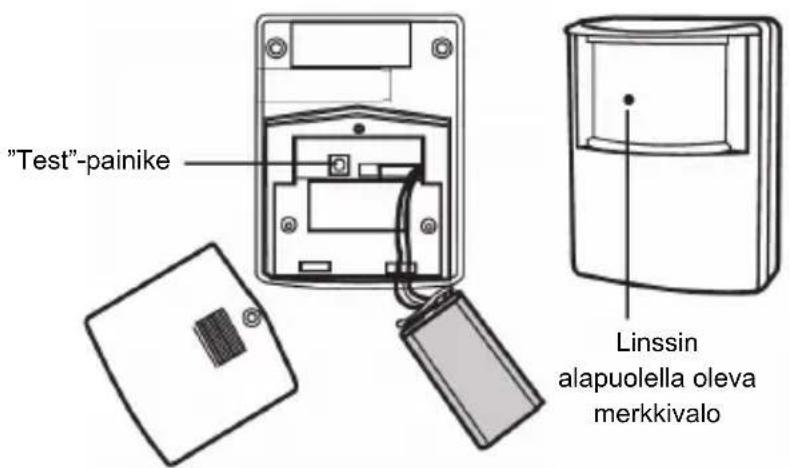

Liikkentunnistussensorin/sensoreiden synkronointi hallintakeskuksen kanssa:

Ennen toimenpiteen aloittamista, laita ensin 9V alkaliparisto (ei kuulu toimitukseen) paristokoteloon.

"Test"-painike Linssin alapuolella oleva merkkivalo

Hallintakeskus ei reagoi liikkeentunnistussensoreihin, ellei:

1) Hallintakeskus on kytketty poissa-tilaan (se reagoi vain liikkeentunnistussensoreihin alueilla 1,2 ja 3).
2) Liikkeentunnistussensori on ohjelmoitu alueelle 4, joka on varoitusalueeksi suunniteltu.

On tärkeää valita, mille alueelle haluaa ohjelmoida liikkeentunnistussensorin. Jos ohjelmoit liikkeentunnistussensorin turvallisuutta varten, jolloin se aiheuttaa hälytyksen murron tapahtuessa, sinun tulisi ohjelmoida liikkeentunnistussensori joko alueelle 1, 2 tai 3. ÄLÄ ohjelmoi sitä alueelle 4, sillä se on suunniteltu varotusalueeksi. Sensorit tällä alueella eivät aiheuta hälytystä.

Jos ohjelmoit liikkeentunnistussensorin varoitustarkoitukseen, jolloin sen ei tarvitse aiheuttaa hälytystä kun liikettä havaitaan, sinun tulisi ohjelmoida liikkeentunnistussensori alueelle 4. ÄLÄ ohjelmoi alueille 1,2 tai 3, koska liikkeentunnistussensorit näillä alueilla eivät tuota varoittavaa piip-ääntä. Valitse mille alueelle sinun tarvitsee ohjelmoida liikkeentunnistussensori ennen kuin teet mitään muita toimenpiteitä.

Toista edellisen luvun vaiheet 1 ja 2 aloittaaksesi synkronointi.

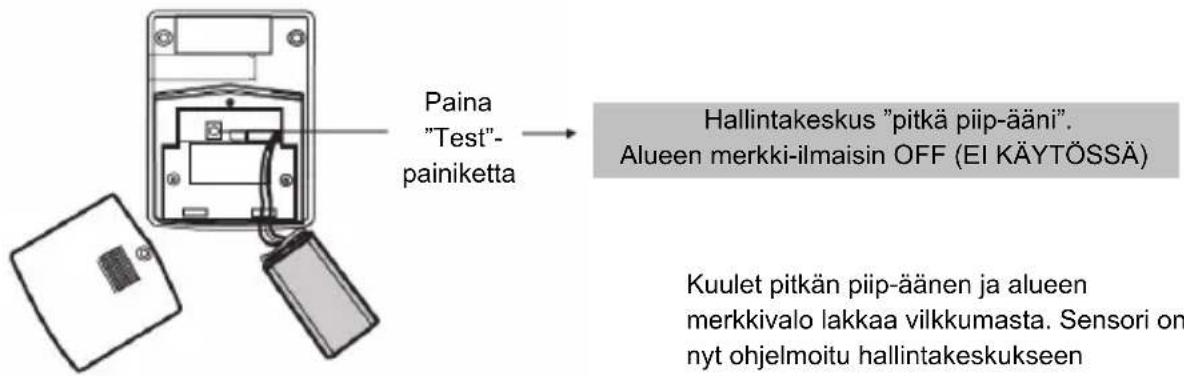

Vaihe 3:

Aktivoi liikkeentunnistussensori painamalla painiketta "Test" liikkeentunnistussensorin takapuolella.

Paina "Test" painiketta Hallintakeskus "pitkä piip-ääni". Alueen merkki-ilmaisin OFF (EI KÄYTÖSSÄ) Kuulet pitkän piip-äänen ja alueen merkkivalo lakkaa vilkkumasta. Sensori on nyt ohjelmoitu hallintakeskukseen

Huomautus:

Voit ohjelmoida enintään 4 sensoria yhdelle alueelle. Alue 4 on varoitusalue. Sensorit tällä alueella ovat VAIN varoitusta varten eivätkä aiheuta hälytystä.

Vaihe 4:

Kun olet ohjelmoinut liikkeentunnistussensorit hallintakeskukseen, voit asettaa hallintokeskuksen testaustilaan varmistaaksesi liiketunnistimien ja hallintokeskuksen välisen viestinnän.

1) Irrota sovitin ja kaikki paristot hallintakeskuksesta.
2) Paina ja pidä painettuna painike "Mute" ja yhdistä AC-sovitin takaisin hallintakeskukseen. Kaikki LED-ilmaisimet ovat (KÄYTÖSSÄ) ON-tilassa; voit vapauttaa "Mute"-painikkeen. Hallintakeskus on nyt (Testaus)"Test"-tilassa ja se reagoi kaikkiin liiketunnistimiin ja toisiin sensoreihin.
3) Aseta varoituskytkin "Alert"-tyyppiin ja voit nyt aktivoida liikkeentunnistussensorit painamalla painiketta "Test" liikkeentunnistussensorissa. Voit myös liikkua liikkeentunnistussensorin edessä. Katso vaihe 6, jossa on yksityiskohtaiset ohjeet siitä kuinka kävellen testataan liikkeentunnistussensorit.
4) Hallintakeskus reagoi vilkuttamalla alueilmaisinta ja varoittavalla piip-äänellä alueen numeron mukaisesti. 1 piippaus alueelle 1, 2 piippausta alueelle 2 jne. Piip-ääni kestää 15 sekunnin ajan jokaisen aktivoinnin kohdalla, Testaamisen jälkeen irrota sovitin ja kytke se takaisin hallintakeskukseen; se palaa normaaliin toimintatilaan.

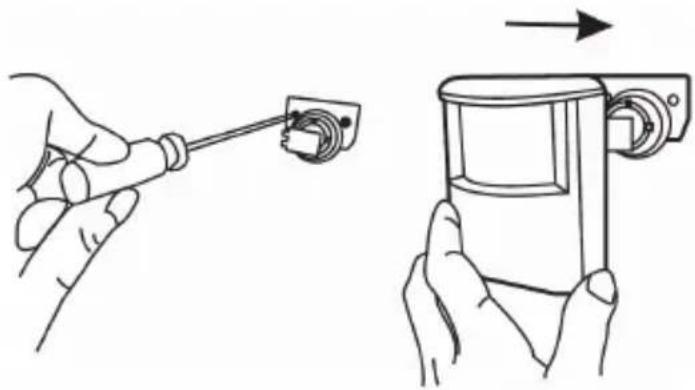

Vaihe 5: Voit nyt sulkea paristolokeron kannen ja asettaa ruuvin uudelleen. Asenna pallopäänivel seinään mukana tulevilla ruuveilla. Liu'uta sensorin takaosa pallopääniveleen. Asennuskulmaa voidaan säätää.

Vaihe 6: Kävelytesti tulisi tehdä sen jälkeen, kun liikkeentunnistussensori on asennettu. Kävele alueella, jos liike tunnistetaan, sensorin punainen valo syttyy. Jos punainen valo ei syty, liikettä ei ole tunnistettu ja joudut ehkä vaihtamaan sensorin paikkaa. Varmista, että testaat kävellen kaikki paikat, jotka liikkeentunnistussensoreiden tulisi peittää.

• Suorita kävelytesti sen jälkeen, kun paristojen sisään asettamisesta on kulunut vähintään 1 minuutti.
• Ennen kävelytestiä liikkeentunnistussensorin ei tulisi tunnistaa liikettä
• Sen jälkeen kun liike on havaittu kerran, liikkeentunnistussensori ei aktivoidu ellei liikettä ei havaita 20 sekunnin kuluessa. Odota ainakin 20 sekunnin ajan kävelytestin aikana 2 aktivaation välissä. Liikkeentunnistussensori tunnistaa vain ensimmäisen liikkeen ja sitten taas 20 sekunnin kuluttua.

Tunnistusalue

55° 1.2M 55° 11° 22° 27° 22° 12° 0 1 2 3 4 5 6 7 8 9 10 11 12 13

Jos virheaktivointi tapahtuu, huomaa seuraava.

• Kun asennat liikkeentunnistussensoria, vältä sijoittamasta sitä lähelle kylmyyttä tai kuumuutta tuottavia laitteita. Ilman liikkeet, erityisesti ne jotka johtuvat lämpötilan muutoksista, voivat aktivoida liikkeentunnistussensorin ja aiheuttaa virhehälytyksiä. Testaa liikkeentunnistussensori huolellisesti niin, että se aktivoituu vain halutun liikkeen johdosta.
• Laitteessa on jumperi herkkyyden asetuksia varten. Voit muuttaa herkkyyden alhaiseksi, jos virheaktivoitumista tapahtuu. Voit asettaa jumperin testauspainikkeen vasemmalla puolella. Voit asettaa pienen mustan muoviosan nastoille asentoon 1 tai 2. Asento 1 on korkea herkkyys ja asento 2 on alhainen herkkyys.

Järjestelmän tila, sensorin virheet ja alhaisen paristojännitteen ilmaisin:

Hallintakeskus jatkuvasti valvoo sensoreita. Jos hallintakeskus ei pysty viestimään jonkun sensorin kanssa, alueen merkkivalo alkaa välkkyä nopeasti.

Kun sensorissa on vikaa, kokeile seuraavaa:

1. Tarkista, onko sensori sijoitettu niin kuin pitää ja onko sensorissa vaurioita.
2. Jos sensorissa ei näy ulkoisia vaurioita, kokeile aktivoida sensori ja katso reagoiko hallintakeskus tähän aktivaatioon.
3. Jos ei, kokeile irrottaa sensori sen sijainnista ja tuo se lähemmäksi hallintakeskusta ja aktivoi sensori. On mahdollista, että sensori on sijoitettu liian kauas hallintakeskuksesta eikä se voi muodostaa tasaista viestintää sen kanssa. Jos kyse on tästä, asenna sensori lähemmäs hallintakeskusta.
4. Vaihda sensorin paristo sillä alueella, jolla hallintakeskus ei reagoi sensorin ollessa aktivoitu lyhyellä etäisyydellä. Jos sinulla on useita sensoreita alueella, voit testata jokaisen sensorin toimintaa yksilöidäksesi, missä sensorissa on ongelma.

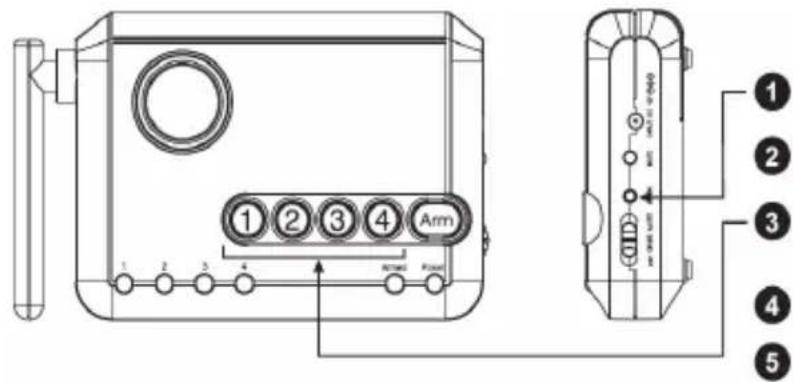

Sensoreiden poistaminen käytöstä:

Kun haluat poistaa sensorin käytöstä tietyllä alueella, hallintakeskus poistaa käytöstä kaikki sensorit sillä alueella. Kaikki sensorit tietyllä alueella täytyy synkronoida uudelleen.

Alueen tyhjentäminen:

Vaihe 1: Paina ja pidä painettuna painiketta "Learn" hallintakeskuksessa. Yksikkö piippaa kerran.

Vaihe 2: Pitäessäsi "Learn" painiketta painettuna paina myös tyhjennettävän alueen painiketta. Pidä painikkeita painettuna 5 sekunnin ajan kunnes hallintakeskus piippaa 2 kertaa ja alueen merkkivalo välkkyy kaksi kertaa.

Vaihe 3: Vapauta kaikki painikkeet.

Salasanaa käytetään hallintakeskuksen päälle ja pois kytkemiseen. Tehdasasetusten oletussalasana on (1 2 3 4). Suositellaan, että salasana asetetaan seuraavien ohjeiden mukaisesti.

Vaihe 1: Paina ja pidä painettuna "Learn"-painiketta.

Vaihe 2: Pitäessäsi "Learn" painiketta painettuna paina ja pidä painettuna myös "Arm"-painiketta. Pidä 3 sekunnin ajan, kunnes kuulet pitkän piip-äänen ja vihreä merkkivalo välkkyy.

Vaihe 3: Vapauta molemmat painikkeet. Näppäile nykyinen salasana (ensimmäisellä kerralla se on 1 2 3 4). Kuulet 2 piip-ääntä.

Vaihe 4: Näppäile uusi 4-numeroinen salasana, kuulet 2 piip-ääntä.

Vaihe 5: Näppäile uusi 4-numeroinen salasana uudelleen varmistaaksesi. Kuuluu pitkä piip-ääni ja vihreä merkkivalo lakkaa välkkymästä, mikä ilmaisee, että uusi salasana on asetettu.

1 2 3 4 Arm 1 2 3 4 RETURN FLOW 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 2 2 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1.5

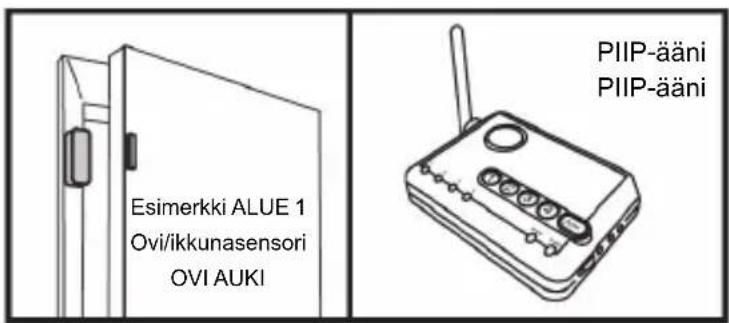

Varoitustoiminnan käyttö:

Varoitusilmoitus annetaan, kun joku sensori aktivoituu järjestelmän ollessa kytkettynä pois päältä. Varoitusilmoituksia voi olla erilaisia, mutta se riippuu hallintakeskuksen sivusta asetetusta varoituskytkimen tyypistä.

Esimerkki ALUE 1 Ovi/ikkunasensori OVI AUKI PIIP-ääni PIIP-ääni

Varoituskytkimen tyyppi	Äänimerkki	Alueen merkkivalo välkkyy
EI KÄYTÖSSÄ Ei mätään Kyllä
KELLO Kello soikerran kun sensori aktivoituu Kyllä
VAROITUS	Varoituksen piip-ääni riippuu alueen numerosta Kyllä

Jos varoituskytkimen tyyppi on asetettu "Varoitukseen" ("Alert") piip-äänien lukumäää riippuu siitä, mikä alue on aktivoitu.

Piip-ääni jatkuu kunnes sensorin aktivointi loppuu, esim. ovi sulkeutuu.

Esimerkki:

Alue 1 sensori: "1 piip, tauko, 1 piip, tauko, 1 piip, tauko... jne."

Alue 2 sensori: "2 piip, tauko, 2 piip, tauko, 2 piip, tauko... jne."

Alue 3 sensori: "3 piip, tauko, 3 piip, tauko, 3 piip, tauko... jne."

Alue 4 sensori: "4 piip, tauko, 4 piip, tauko, 4 piip, tauko... jne."

Voit hetkellisesti kytkeä piip-äänen pois päältä sen kuuluessa, voit painaa "Mute"-painiketta hallintakeskuksen kyljessä. Se pysäyttää sen hetkisen piip-äänen kuulumisen. Tämä on hyödyllistä kun ikkuna pitää avata hetkeksi tuuletuksen ajaksi. Ottaaksesi mykistyksen pois käytöstä, aseta sensori uudelleen (esim. sulje ikkuna), mykistystoiminto ei ole enää käytössä. Jos ikkunasensori aktivoituu uudelleen, piip-ääni jatkuu.

Huomautus: liikkeentunnistussensorit alueilla 1, 2 ja 3 eivät reagoi varoitustilaan kun järjestelmä ei ole kytketty päälle DISARMED Liikkeentunnistussensorit alueilla 1, 2 ja 3 reagoivat vain kun järjestelmä on kytketty päälle. Jos haluat, että liikkeentunnistussensoreilla on varoitustoiminto, sinun tulee ohjelmoida liikkeentunnistussensorit aluelle 4.

Hälytystoiminnan käyttö:

Voit kytkeä hallintakeskuksen päälle 2 eri tavalla: 1) Päällekytkentä kotona-tilaan ja

2) Päällekytkentä poissa-tilaan

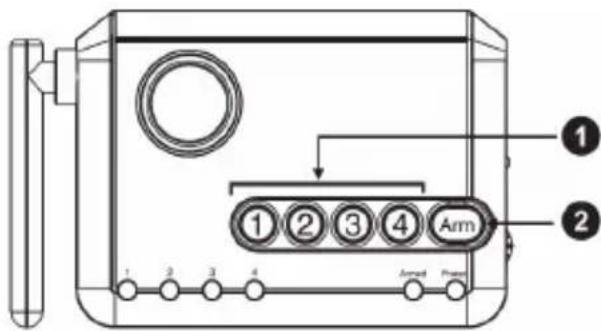

1) Kytkentä kotona-tilaan:

Tätä asetusta käytetään, kun halutaan turvata alue, mutta ollaan kotona ja liikutaan tilassa.

Päällekytkentä kotona -tilassa mikään liikkeentunnistussensoreista 1, 2 ja 3 ei reagoi mihinkään liikkeeseen. Hälytys kuuluu heti, jos mikä tahansa liikkeentunnistussensoreista alueilla 1, 2 ja 3 aktivoituu (paitsi liikkeentunnistussensorit)

Esimerkki:

Jos haluat kytkeä järjestelmän käyttöön yöksi, kun ikkunoita/ovia ei tulla avaamaan, voit kytkeä järjestelmän päälle kotona. Edes talon sisällä käveleminen (aktivoi myös liikkeentunnistussensorin) ei aktivoi hälytystä, ellei valvottuja ovia tai ikkunoita avata.

Hallintakeskuksen kytkeminen päälle kotitilassa:

Vaihe 1: Näppäile 4-numeroinen salasana

Vaihe 2: Paina ja pidä

painettuna "Arm"-painike 3 sekunnin ajan.

Kytkentämerkkivalo on tasaisesti päällä (ON), mikä ilmaisee, että hallintakeskus on nyt kytketty koti-tilaan.

Vaihe 3: Kytkeäksesi pois päältä näppäile 4-numeroinen salasana.

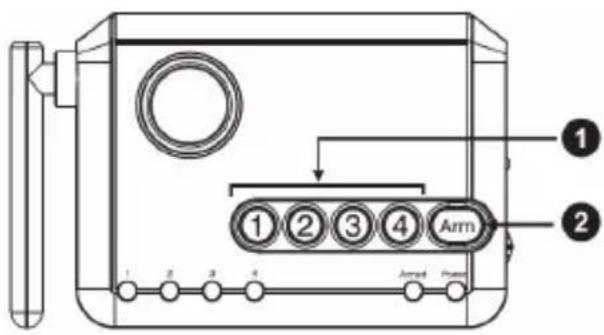

2) Kytkentä poissa-tilaan

Tätä asetusta käytetään, kun lähdet kotoa. Kytkiessäsi järjestelmän poissa-tilaan sinulla on 45 sekunttia aikaa lähteä kytkemisen jälkeen. 45 sekunnin jälkeen kaikki sensorit alueilla 1, 2 ja 3 ovat kytketty. Näiden sensoreiden aktivointi poissa –tilan aikana johtaa 30 sekunnin tuloviiveeseen. Jos oikeaa salasanaa ei näppäillä 30 sekunnin tuloviiveen aikana, kuuluu hälytys.

Arm 1 2 3 4 Arm# Phase 1 2 3 4

Hallintakeskuksen kytkeminen päälle poissa-tilassa:

Vaihe 1: Näppäile 4-numeroinen salasana

Vaihe 2: Paina "Arm"-painiketta kaksi kertaa. Kytkennän merkkivalo välkkyy, mikä ilmaiseen, että hallintakeskus on nyt kytketty poissa-tilaan.

Vaihe 3: Kytkeäksesi pois päältä näppäile 4-numeroinen salasana.

Huomautus: Jos sensori alueella 4 aktivoituu, se ei aktivoi hälytystä. Alue 4 on suunniteltu varoitusalueeksi, sillä kuuluu vain varoituksen piip-ääntä.

Hälytyksen pois päältä kytkeminen:

Kytkeäksesi hälytys pois päältä, näppäile 4-numeroinen salasana. Kytkennän merkkivalo on pois päältä, jos oikea salasana näppäillään. Jos hälytys aktivoituu, näppäile 4-numeroinen salasana pysäyttääksesi hälytysääni. Kun oikea salasana on näppäilty, tuloviive tai hälytys pysähtyy. Vihreä virran merkkivalo välkkyy 3 sekunnin ajan, mikä on normaalia.

Aluehälytyksen ohittaminen:

Joskus saatat haluta hetkellisesti estää sensoreita aktivoimasta hälytyksen alueella. Tässä tilanteessa voit ohittaa alueen hallintakeskusta käyttöön kytkettäessä. Kun järjestelmä on kytketty pois käytöstä, ohitusasetus poistuu käytöstä.

Esimerkki:

Voit saattaa haluta jättää ikkunan auki, mutta kytkiessäsi järjestelmän päälle, voit ohittaa alueen, jossa ikkunasensori on, ja jatkaa järjestelmän päälle kytkemistä. Jos tätä aluetta ei ohiteta, hallintakeskusta ei voi kytkeä päälle.

Alueen ohittaminen:

Vaihe 1: Paina ja pidä painettuna 3 sekunnin ajan "Zone"-painike valitaksesi alueen, jonka haluat ohittaa. 3 sekunnin jälkeen alueen merkkivalo palaa vakaasti, mikä ilmaisee että alue valittu ohitettavaksi.

Vaihe 2: Kytke järjestelmä (Koti tai Poissa)

Poistaaksesi ohitus, paina ja pidä painettuna aluepainike 3 sekunnin ajan tai kytke järjestelmä pois päältä.

Järjestelmän tila:

1) Varaparistot

Hallintakeskuksessa on 48 tunnin varaparisto sähkökatkon varalta. Järjestelmä voi toimia ilman paristoja, mutta on suositeltavaa asettaa siihen 4 x AAA alkaliparistoa. Varmistaaksesi, että varaparistot ovat hyvässä kunnossa hallintakeskukseen on sisäänrakennettu pariston valvontajärjestelmä.

Paristojen testaaminen:

Vaihe 1: Kaikki paristot tulee asettaa hallintakeskukseen ja sovitin tulee yhdistää virtalähteeseen.

Vaihe 2: Irrota sovitin hallintakeskuksesta.

Vaihe 3: Seuraa vihreää virran merkkivaloa ja määritä paristojen kunto alla olevan informaation pohjalta.

Vihreä virran merkkivalo > Päällä > Hyvässä kunnossa

Vihreä virran merkkivalo> Välkkyy> Paristojen jännite on matala, vaihda paristot

Vihreä virran merkkivalo> Pois> Paristot ovat tyhjät, vaihda paristot

2) Vaihda salasana

Jos salasana on unohtunut, voit asettaa sanasanan uudelleen tehdasasetuksiin.

1234.

Salasanan uudelleen asettaminen:

Vaihe 1: Irrota sovitin ja kaikki paristot

Vaihe 2: Paina ja pidä painettuna "Learn"-painike ja kytke sovitin takaisin (jatka "Learn"-painikkeen painamista). Odota kunnes kaikki 4 alueen merkkivaloa on syttynyt. Vapauta "Learn"-painike

Vaihe 3: Alue 1:n merkkivalo alkaa välkkyä. Palautusprosessin loppuunvieminen kestää 4 tuntia.

Vaihe 4: Salasana on palautunut, kun yhtään 4 alueen merkkivaloista ei pala.

Älä käytä hallintakeskusta salasanan palauttamisprosessin aikana.

Turvallisuuteen liittyvät varoitukset:

HUOMIO SÄHKÖISKUVAARA ÄLÄ AVAA

Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle äläkä kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.

Tämä tuote on valmistettu ja toimitettu noudattaen kaikkia sitä koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa Euroopan unionin jäsenvaltioissa. Se täyttää myös kaikki myyntimaassa sovellettavat vaatimukset ja määräykset.

Viralliset asiakirjat ovat saatavilla pyynnöstä. Asiakirjoihin sisältyvät seuraavat, mutta näihin rajoittumatta: Vaatimustenmukaisuusvakuutus (ja tuotteen tunniste), käyttöturvallisuustiedote, tuotteen testiraportti.

Saat neuvoja ottamalla yhteyttä asiakaspalveluumme:

verkkosivun kautta: http://www.nedis.fi/fi-fi/ota-yhteytta/yhteyslomake.htm

sähköpostilla: [e-mail]

puhelimitse: [phone] (toimistoaikoina)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, ALANKOMAAT

SVENSKA

Introduktion:
