РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SECALARM210 KONIG

VEILEDNING (s. 155) Trådløst alarmsystem ИНСТРУКЦИЯ (стр. 166) Беспроводная система сигнализации

Беспроводная система сигнализации

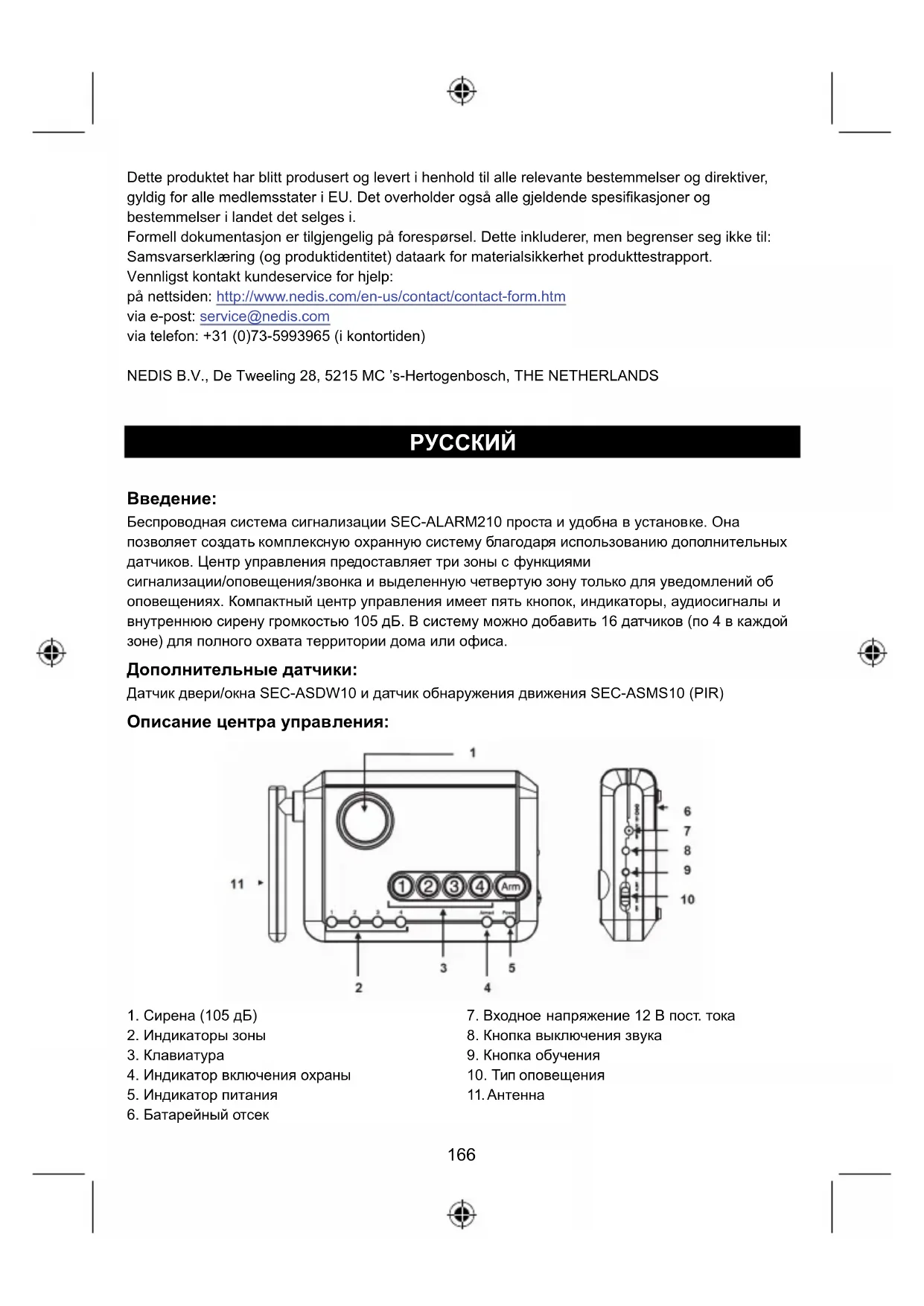

Беспроводная система сигнализации SEC-ALARM210 проста и удобна в установке. Она позволяет создать комплексную охранную систему благодаря использованию дополнительных датчиков. Центр управления предоставляет три зоны с функциями сигнализации/оповещения/звонка и выделенную четвертую зону только для уведомлений об оповещениях. Компактный центр управления имеет пять кнопок, индикаторы, аудиосигналы и внутреннюю сирену громкостью 105 дБ. В систему можно добавить 16 датчиков (по 4 в каждой зоне) для полного охвата территории дома или офиса. Дополнительные датчики: Датчик двери/окна SEC-ASDW10 и датчик обнаружения движения SEC-ASMS10 (PIR) Описание центра управления:

4. Индикатор включения охраны

5. Индикатор питания

7. Входное напряжение 12 В пост. тока

8. Кнопка выключения звука

Подключите адаптер к источнику 12 В пост. тока и настенной розетке. Индикатор питания загорится зеленым светом. Вставьте 4 батарейки AAA для резервного питания в случае сбоя питания. Синхронизация датчиков двери/окна с центром управления: Перед продолжением извлеките изолятор батареи из датчика и поместите магнит рядом с передатчиком (указано красной отметкой) Шаг 1: Нажмите и удерживайте кнопку обучения на центре управления в течение 3 секунд. Центр управления издаст звуковой сигнал один раз, после чего можно отпустить кнопку обучения.

Удерживайте в течение 3 секунд

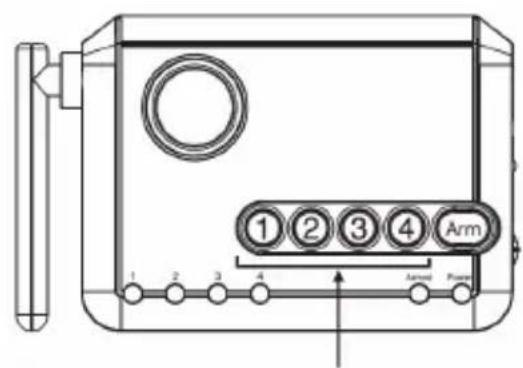

звуковой сигнал168 Шаг 2: Нажмите кнопку зоны (1, 2, 3 или 4), для которой необходимо запрограммировать датчик. Замигает индикатор выбранной

Шаг 3: Активируйте датчик окна или двери, отсоединив магнит от блока датчиков.

Вы услышите длинный звуковой сигнал и индикатор зоны перестанет мигать. Теперь датчик запрограммирован с центром управления

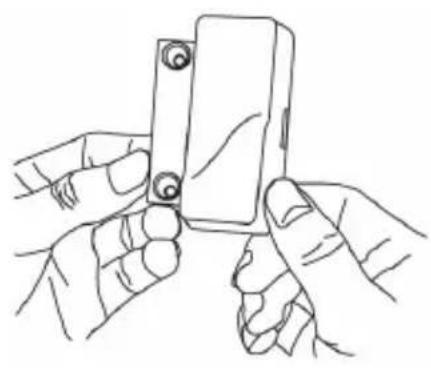

Примечание: Для одной зоны можно запрограммировать до 4 датчиков. Зона 4 является зоной оповещения. Датчики в этой зоне предназначены ТОЛЬКО для оповещения и не активируют сигнализацию. Шаг 4: После синхронизации датчика с центром управления вы можете протестировать связь, поместив магнит рядом с передатчиком (указано красной отметкой) и отсоединив магнит от передатчика.

Центр управления издаст длинный звуковой сигнал. Индикатор зоны отключится Мигает индикатор зоны Нажмите кнопку зоны169 При закрытии контактов магнита ресивер не будет издавать звуковые сигналы. Если контакты магнита разомкнуты, вы услышите звуковой сигнал и индикатор зоны начнет мигать Количество звуковых сигналов будет соответствовать номеру зоны (установлен тип оповещения «оповещение»): 1 сигнал для зоны 1, 2 сигнала для зоны 2 и т.д., пока датчик не замкнется. Примечание: Если в качестве типа оповещения выбран «звонок», центр управления будет издавать звуковой сигнал при каждой активации сигнала. Если переключатель оповещения выключен, аудиооповещение выполняться не будет. Шаг 5: Датчик должен быть установлен на двери или на оконной раме с помощью двусторонней ленты. Магнит должен быть установлен на двери или на оконной раме с помощью двусторонней ленты или винтов. Убедитесь, что магнит установлен согласно красной отметке на передатчике. Если логотип König перевернут после установки датчика, снимите переднюю крышку и установите его в правильное положение.

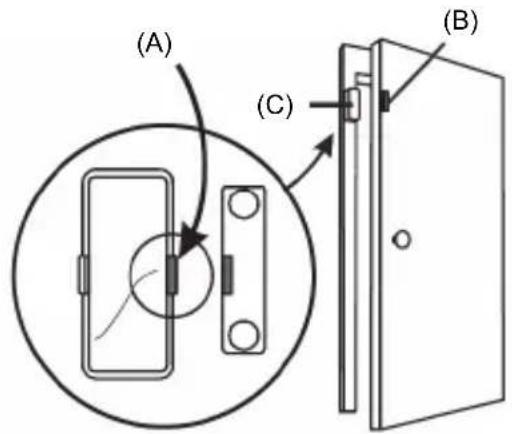

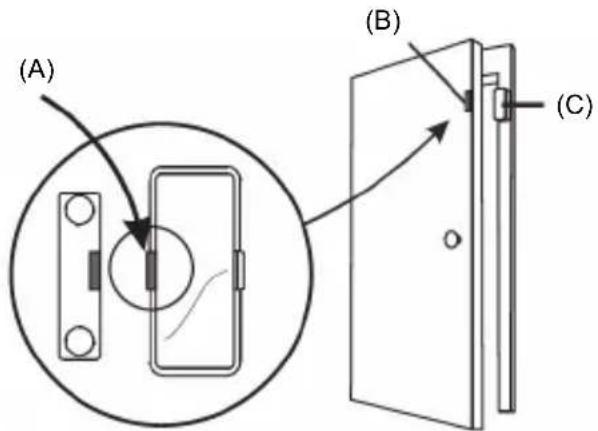

(A) Красная отметка на этой стороне (B) Магнит (C) Датчик После установки датчика протестируйте его, открыв и закрыв дверь или окно. Центр управления должен отреагировать так же, как описано в шаге 4. (A) (B) (C) (A) (B) (C)170 Синхронизация датчиков обнаружения движения с центром управления: Перед началом процесса вставьте щелочную батарейку 9 В (не прилагается) в отсек для

Центр управления будет реагировать на сигналы датчика обнаружения движения в следующих

1) Центр управления поставлен на охрану в режиме отсутствия (реагирует только на датчики

обнаружения движения в зонах 1, 2 и 3).

2) Датчик обнаружения движения запрограммирован на зону 4, являющуюся выделенной зоной

оповещения. Важно выбрать зону, для которой будет запрограммирован датчик обнаружения движения. Если вы настраиваете датчик обнаружения движения в целях безопасности в местах, где при проникновении в зону раздастся сигнализация, необходимо запрограммировать датчик обнаружения движения на зону 1, 2 или 3. НЕ ПРОГРАММИРУЙТЕ его на зону 4, поскольку она является выделенной зоной оповещения. Датчики в данной зоне не активируют сигнализацию. Если вы настраиваете датчик обнаружения движения в целях оповещения в местах, где при обнаружении движения не требуется включать сигнализацию, необходимо запрограммировать датчик обнаружения движения на зону 4. НЕ ПРОГРАММИРУЙТЕ датчик на зону 1, 2 или 3, поскольку датчики обнаружения движения в этих зонах не активируют звуковой сигнал оповещения. Перед продолжением важно выбрать зону, для которой будет запрограммирован датчик обнаружения движения. Повторите шаг 1 и 2 из предыдущего раздела, чтобы начать синхронизацию. Шаг 3: Активируйте датчик обнаружения движения, нажав «ТЕСТ-кнопку» на задней части датчика обнаружения движения. ТЕСТ-кнопка Индикатор под объективом171

Вы услышите длинный звуковой сигнал и индикатор зоны перестанет мигать. Теперь датчик запрограммирован с центром управления

Примечание: Для одной зоны можно запрограммировать до 4 датчиков. Зона 4 является зоной оповещения. Датчики в этой зоне предназначены ТОЛЬКО для оповещения и не активируют сигнализацию. Шаг 4: После программирования датчика обнаружения движения с центром управления вы можете перевести центр управления в тестовый режим для проверки коммуникации между датчиком обнаружения движения и центром управления.

1) Извлеките адаптер и все батарейки из центра управления.

2) Нажмите и удерживайте кнопку отключения звука, затем подключите адаптер переменного

тока к центру управления. Все светодиодные индикатору будут включены. После этого вы можете отпустить кнопку отключения звука. Центр управления теперь находится в тестовом режиме и будет реагировать на все обнаружения движения и другие датчики.

3) В качестве типа переключателя оповещения выберите «Оповещение», чтобы активировать

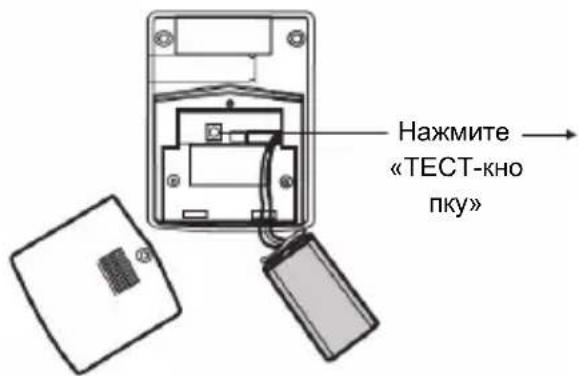

датчик обнаружения движения, нажав «ТЕСТ-кнопку» на датчике обнаружения движения. Вы также можете подвигаться перед датчиком обнаружения движения. См. шаг 6 для получения дополнительной информации о том, как необходимо двигаться, чтобы протестировать датчик обнаружения движения.

4) Центр управления активирует мигание индикатора зоны и звуковой сигнал оповещения в

соответствии с номером зоны. 1 звуковой сигнал для зоны 1, 2 звуковых сигнала для зоны 2 и т.д. Длительность звукового сигнала составляет 15 секунд для каждой активации. После тестирования отключите адаптер и подключите его снова к центру управления; он вернется в обычный режим работы.

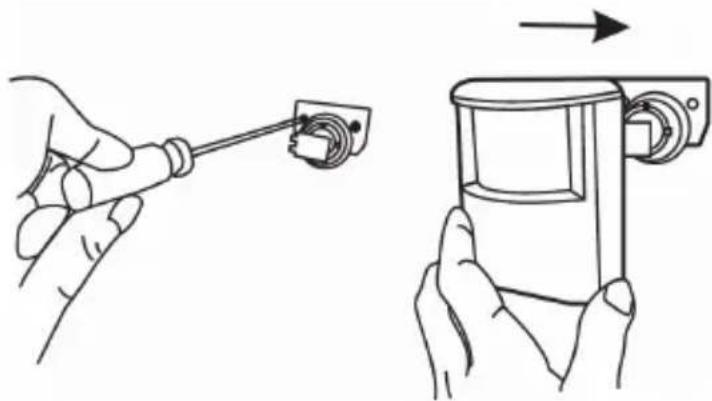

Центр управления издаст длинный звуковой сигнал. Индикатор зоны отключится.172 Шаг 5: Теперь можно закрыть крышку батарей и установить на место винт. Установите круглое крепление на стену с помощью прилагаемых винтов. Закрепите заднюю часть датчика на круглом креплении. Угол крепления можно настроить необходимым образом.

Шаг 6: После установки датчика необходимо выполнить тестирование обнаружения движения. Пройдитесь в области обнаружения. При обнаружении движения загорится красный индикатор внутри датчика. Если красный индикатор не включается, то движение не обнаружено, и вам необходимо изменить положение датчика. Выполняйте тестовое движение во всех местах, которые должны охватываться датчиком обнаружения движения.

Область обнаружения в метрах Примечание: - Выполняйте тестовое движение через одну минуту после установки батарей. - Перед выполнением тестового движения датчик обнаружения движения не должен обнаружить движение. - После обнаружения движения датчик обнаружения движения не будет фиксировать другие движения в течение 20 секунд. Во время выполнения тестового движения подождите 20 секунд между двумя активациями датчика. Датчик обнаружения движения обнаруживает только одно движение. Следующее движение он сможет обнаружить только через 20 секунд. В случае ложных срабатываний обратите внимание на следующее.173 - Не устанавливайте датчик движения возле источников тепла или холода. Движение воздуха, особенно создаваемое изменением температуры, может активировать датчик обнаружения движения и привести к ложному срабатыванию сигнализации. Тщательно протестируйте датчик обнаружения движения, чтобы он срабатывал только на необходимые движения. - Для настройки чувствительности установлена перемычка. Вы можете установить более низкий уровень чувствительности в случае частых ложных срабатываний. Перемычка расположена с левой стороны от ТЕСТ-кнопки. Вы можете поместить небольшую черную пластиковую деталь на контакты в положение 1 или 2. Положение 1 имеет более высокий уровень чувствительности, чем положение 2. Состояние системы, сбой датчика и индикатор низкого уровня заряда

Центр управления постоянно осуществляет мониторинг датчиков. В случае сбоя связи центра управления с любым из датчиков индикатор зоны начнет быстро мигать. В случае сбоя датчика выполните следующие действия:

1. Убедитесь, что датчик расположен в правильном месте и что на нем нет физических

2. Если неисправный датчик не имеет физических повреждений, активируйте датчик и

убедитесь, что центр управления реагирует на активацию.

3. Если нет, снимите датчик, поместите его ближе к центру управления и активируйте его.

Возможно, датчик установлен слишком далеко от центра управления и не может установить устойчивое соединение с ним. В этом случае установите датчик ближе к центру управления.

4. Замените батарею датчика в этой зоне, если центр управления не реагирует при активации

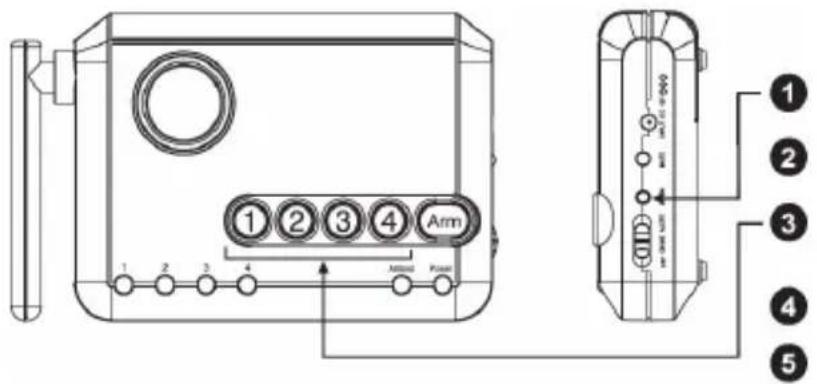

датчика, расположенного на близком расстоянии. Если в зоне установлено несколько датчиков, вы можете протестировать работу каждого датчика для выявления неисправного. Удаление датчиков: Для удаления одного датчика из зоны центр управления выполнит удаление всех датчиков в зоне. Все датчики в определенной зоне потребуется синхронизировать заново. Удаление зоны: Шаг 1: Нажмите и удерживайте кнопку обучения на центре управления. Устройство издаст звуковой сигнал один раз. Шаг 2: Удерживая кнопку обучения, нажмите и удерживайте кнопку зоны, которую необходимо удалить. Удерживайте обе кнопки в течение 5 секунд, пока центр управления не издаст 2 звуковых сигнала и индикатор зоны не мигнет два раза. Шаг 3: Отпустите все кнопки.174 Настройка пароля: Пароль используется для постановки и снятии центра управления с охраны. По умолчанию установлен пароль 1 2 3 4. Рекомендуется установить собственный пароль, выполнив указанные ниже шаги. Шаг 1: Нажмите и удерживайте кнопку обучения. Шаг 2: Удерживая кнопку обучения, нажмите и удерживайте кнопку постановки на охрану. Удерживайте ее в течение 3 секунд, пока не раздастся длинный звуковой сигнал и не начнет мигать зеленый индикатор питания. Шаг 3: Отпустите обе кнопки. Введите текущий пароль (пароль при первом использовании — 1 2 3 4). Вы услышите 2 звуковых сигнала. Шаг 4: Введите новый 4-значный пароль; вы услышите 2 звуковых сигнала. Шаг 5: Введите новый 4-значный пароль еще раз для подтверждения. Раздастся длинный звуковой сигнал и зеленый индикатор перестанет мигать, обозначая, что новый пароль установлен.175 Управление функцией оповещения: Выполняется уведомление об оповещении при активации любого датчика при отключенной системе. Уведомления могут отличаться. Это зависит от установленного типа оповещения в центре управления.

Если в качестве типа оповещения выбран «Оповещение», количество звуковых сигналов будет зависеть от номера активированной зоны. Звуковой сигнал будет продолжаться до тех пор, пока датчик не будет деактивирован, например дверь не будет закрыта.

Датчик зоны 1: «1 звуковой сигнал, пауза, 1 звуковой сигнал, пауза, 1 звуковой сигнал, пауза и

Датчик зоны 2: «2 звуковых сигнала, пауза, 2 звуковых сигнала, пауза, 2 звуковых сигнала, пауза

Датчик зоны 3: «3 звуковых сигнала, пауза, 3 звуковых сигнала, пауза, 3 звуковых сигнала, пауза

Датчик зоны 4: «4 звуковых сигнала, пауза, 4 звуковых сигнала, пауза, 4 звуковых сигнала, пауза

Чтобы временно отключить активный звуковой сигнал, нажмите кнопку отключения звука, расположенную сбоку на центре управления. Звуковой сигнал будет отключен. Это удобно, если требуется, например, открыть окно, чтобы проветрить помещение. Чтобы деактивировать отключение звука, выполните сброс датчика (например, закройте окно). Функция отключения звука будет деактивирована. Если датчик окна снова активирован, звуковой сигнал продолжит

Примечание. Датчики движения в зоне 1, 2 и 3 не будут реагировать в режиме оповещения, если система не поставлена на охрану. Датчики движения в зоне 1, 2 и 3 будут реагировать только если центр управления поставлен на охрану. Если вы хотите, чтобы система предоставляла индикацию оповещений для датчиков движения, необходимо запрограммировать датчики движения в зоне 4. Тип оповещения Звуковое оповещение Мигает индикатор

ВЫКЛЮЧАЕТСЯ Нет Есть ЗВОНОК Звонок прозвучит один раз при активации датчика Есть

Количество сигналов оповещения зависит от номера зоны

ДВЕРЬ ОТКРЫТА ЗВУКОВОЙ СИГНАЛ ЗВУКОВОЙ СИГНАЛ176 Управление функцией сигнализации: Вы можете поставить центр управления на охрану 2 различными способами: 1) Охрана при нахождении дома и 2) Охрана при отсутствии

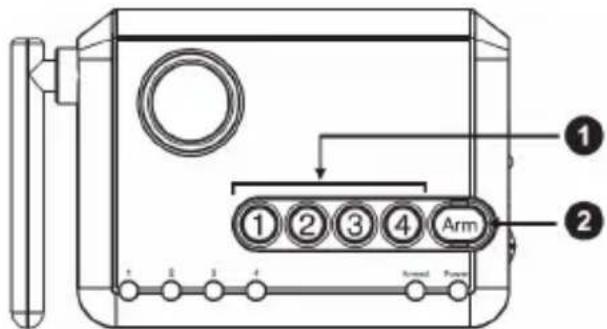

1) Охрана при нахождении дома:

Данная функция используется, если вы хотите поставить территорию на охрану, но при этом будете находиться дома и передвигаться по охраняемой территории. При включении данной функции датчики движения в зоне 1, 2 и 3 не будут реагировать на движение. Сигнализация сработает при активации датчиков в зоне 1, 2 и 3 (за исключением датчиков движения).

Если вы хотите активировать систему ночью, когда двери и окна не должны открываться, вы можете активировать систему в режиме охраны при нахождении дома. Даже если вы будете передвигаться по дому (активируется датчик движения), сигнализация активирована не будет, пока не будут открыты охраняемые двери или окна. Постановка центра управления на охрану в режиме нахождения дома: Шаг 1: Введите 4-значный пароль Шаг 2: Нажмите и удерживайте кнопку включения охраны в течение 3 секунд. Индикатор охраны будет непрерывно гореть, обозначая, что центр управления активирован в режиме нахождения дома. Шаг 3: Чтобы снять систему с охраны, введите 4-значный пароль.

2) Охрана при отсутствии

Данная функция используется при уходе из дома. При постановке системы на охраны в режиме отсутствия у вас есть 45 секунд, чтобы покинуть помещение. После 45 секунд все датчики в зонах 1, 2 и 3 будут поставлены на охрану. Активация этих датчиков в режиме отсутствия приведет к 30-секундной задержке срабатывания сигнализации. Если в течение 30 секунд после входа в помещение не введен правильный пароль, сработает сигнализация. Постановка панели управления на охрану в режиме отсутствия: Шаг 1: Введите 4-значный пароль Шаг 2: Дважды нажмите кнопку охраны. Индикатор охраны будет мигать, обозначая, что центр управления поставлен на охрану в режиме отсутствия. Шаг 3: Чтобы снять систему с охраны, введите 4-значный пароль. Примечание: Если датчик в зоне 4 активирован, это не приведет к срабатыванию сигнализации. Зона 4 является выделенной зоной оповещения, она издает только звуковые сигналы оповещения.177 Снятие с охраны: Чтобы снять систему с охраны, введите 4-значный пароль. При вводе правильного пароля индикатор охраны отключится. Если сигнализация активирована, введете 4-значный пароль, чтобы отключить звуковой сигнал. После ввода правильного пароля отсчет времени до срабатывания сигнализации или звуковой сигнал отключатся. Зеленый индикатор питания будет мигать в течение 3 секунд, что не является неисправностью. Обход сигнализации: В некоторых случаях может не требоваться активация сигнализации при срабатывании датчиков в зоне. В этой ситуации можно выполнить обход зоны при постановке центра управления на охрану. После снятия системы с охраны настройка обхода будет удалена.

Если вы хотите оставить открытым окно, но поставить систему на охрану, вы можете выполнить обход зоны с датчиком окна, не снимая систему с охраны. Без выполнения обхода зоны центр управления не может быть поставлен на охрану. Обход зоны: Шаг 1: Нажмите и удерживайте кнопку зоны, которую нужно обойти, в течение 3 секунд. Через 3 секунды индикатор зоны будет гореть непрерывно, обозначая, что можно выполнить обход

Шаг 2: Постановка системы на охрану (при нахождении дома или при отсутствии) Чтобы удалить обход, нажмите и удерживайте кнопку зоны в течение 3 секунд или снимите систему с охраны. Состояние системы:

1) Резервное питание от батареек

Центр управления обеспечивает до 48 часов работы от батареек в случае сбоя питания. Система может работать и без батарей, но рекомендуется установить 4 щелочных батарейки. Для проверки состояния батареек в центре управления есть встроенный монитор для батареек. Тестирование батареек: Шаг 1: Все батарейки должны устанавливаться в центр управления вместе с адаптером. Шаг 2: Извлеките адаптер из центра управления. Шаг 3: Следите за зеленым индикатором питания, согласно приведенной ниже информации, для определения состояния батарей. Зеленый индикатор питания > Непрерывно горит > Хорошее состояние Зеленый индикатор питания > Мигает > Низкий уровень заряда батарей, замените батареи Зеленый индикатор питания > Выключен > Батареи разряжены, замените батареи

Если вы забыли пароль, вы можете выполнить его сброс до заводского значения:

Сброс пароля: Шаг 1: Извлеките адаптер и все батареи Шаг 2: Нажмите и удерживайте кнопку обучения, затем подключите адаптер (удерживая кнопку обучения). Дождитесь активации индикаторов во всех 4 зонах. Отпустите кнопку обучения. Шаг 3: Индикатор зоны начнет мигать. Процесс восстановления займет 4 часа. Шаг 4: Пароль будет восстановлен после отключения всех индикаторов в 4 зонах. Не задействуйте центр управления во время восстановления пароля.178 Обслуживание: Для снижения риска поражения электрическим током, если потребуется техническое обслуживание, то это устройство должно быть открыто ТОЛЬКО уполномоченным техническим специалистом. Отключите устройство от сети и другого оборудования, если возникнут проблемы. Не подвергайте устройство воздействию воды или влаги. Техническое обслуживание: Очищать только сухой ветошью. Не производите очистку, используя растворители или

В случае изменения и модификации устройства или в случае, повреждения устройства вследствие его неправильного использования гарантия или обязательства не действуют. Общие положения: Дизайн и технические характеристики могут быть изменены без предварительного уведомления. Все логотипы брендов и названия продуктов являются товарными знаками или зарегистрированными торговыми марками их соответствующих владельцев и следовательно признаются таковыми. Храните это руководство и упаковку для дальнейшего использования.

Данный продукт отмечен этим символом. Это означает, что эти электрические или электронные изделия не должны смешиваться с обычными домашними отходами. Для этих продуктов существует отдельная система сбора отходов. Данное изделие было изготовлено и поставлено в соответствии со всеми применимыми положениями и директивами, действующими для всех стран-членов Европейского Союза. Оно также соответствует всем нормами и правилами, действующим в стране продажи. Официальная документация предоставляется по запросу. Эта документация включает (но не ограничивается этим): Декларация соответствия (и изделий), паспорт безопасности, отчет по проверке продукта. Для получения помощи обратитесь в нашу службу поддержки клиентов: через веб-сайт: http://www.nedis.com/en-us/contact/contact-form.htm по электронной почте: [e-mail] по телефону: [phone] (в рабочие часы) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, THE NETHERLANDS (НИДЕРЛАНДЫ)179
