BRUKSANVISNING SECALARM210 KONIG

1) Fjern adapteren og alle batterier fra kontrolcenteret.

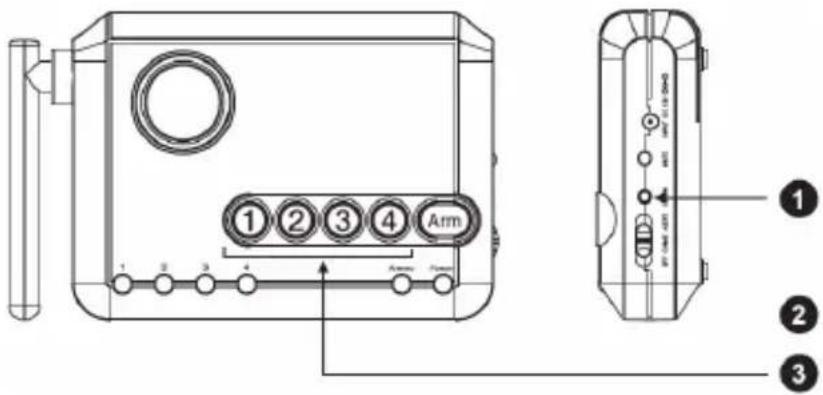

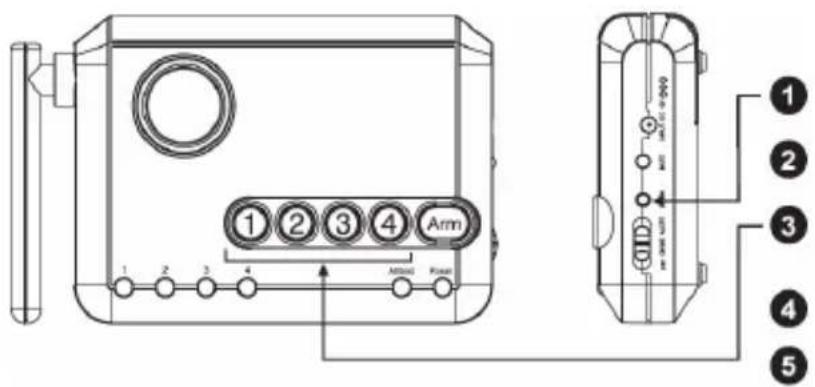

NORSK Trådløst alarmsystem Innledning: The SEC-ALARM210 er et trådløst alarmsystem som er lett å installere. Det lar deg lage et komplett alarmsystem ved å bruke sensorer (valgfritt). Kontrollsenteret har tre soner med alarm-/varsel-/klokkefunksjoner og en dedikert fjerde sone bare for varselsmeldinger. Det kompakte kontrollsenteret har et tastatur med fem knapper, lydtoner og en intern sirene på 105 dB. Totalt 16 sensorer (4 per sone) kan legges til systemet for å danne komplett dekning av ditt hjem eller kontor.156 Valgfrie sensorer: SEC-ASDW10 dør-/vindussensor og SEC-ASMS10 bevegelsessensor (PIR) Beskrivelse av kontrollsenter:

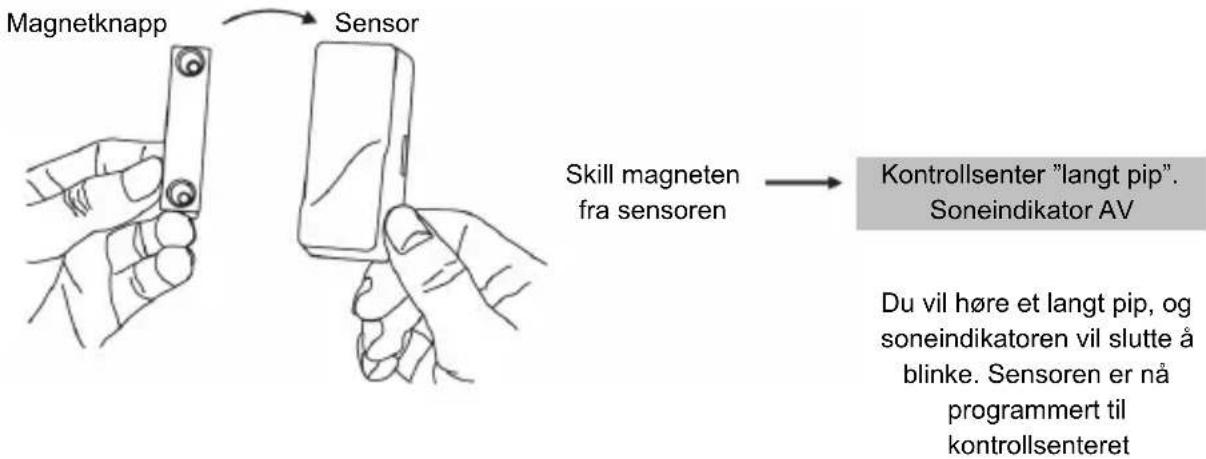

Trinn 3: Aktiver dørvindussensoren ved å separere magneten fra sensorenheten.

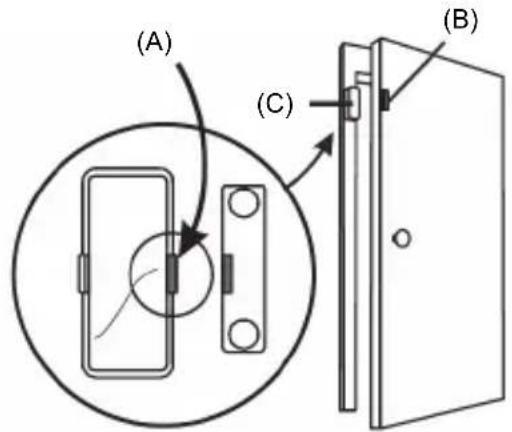

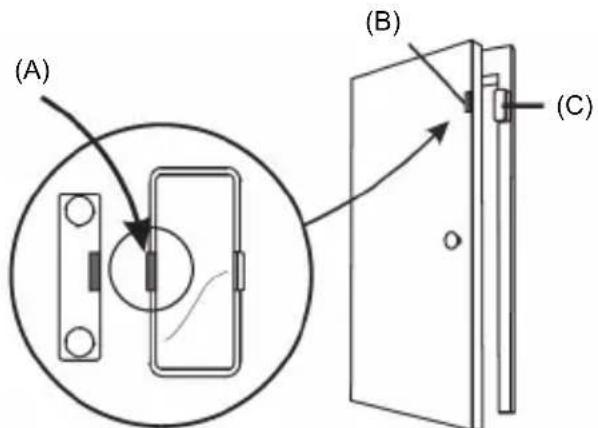

(A) Rød markering på denne siden (B) Magnet (C) Sensor Etter montering av sensoren testes den ved å åpne og lukke døren eller vinduet. Kontrollsenteret skal reagere på samme måte som det er beskrevet i trinn 4. Synkronisering av bevegelsessensor(er) til kontrollsenteret: Før prosessen startes, settes et 9 V alkalisk batter inn (ikke inkludert) i batterirommet. (A) (B) (C) (A) (B) (C)159 Kontrollsenteret vil ikke reagere på bevegelsessensorer med mindre:

1) Kontrollsenteret er armert i modus borte (det vil bare reagere på bevegelsessensorer i soner 1, 2

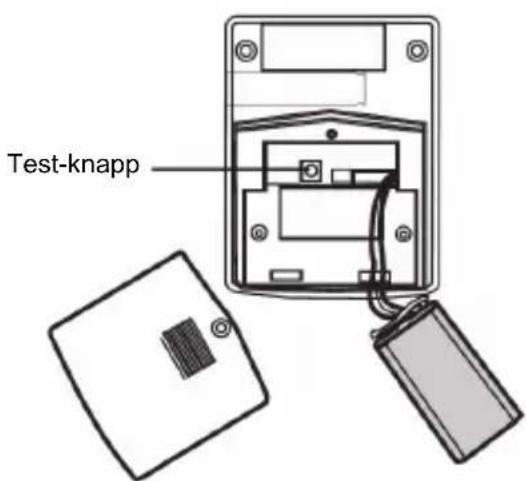

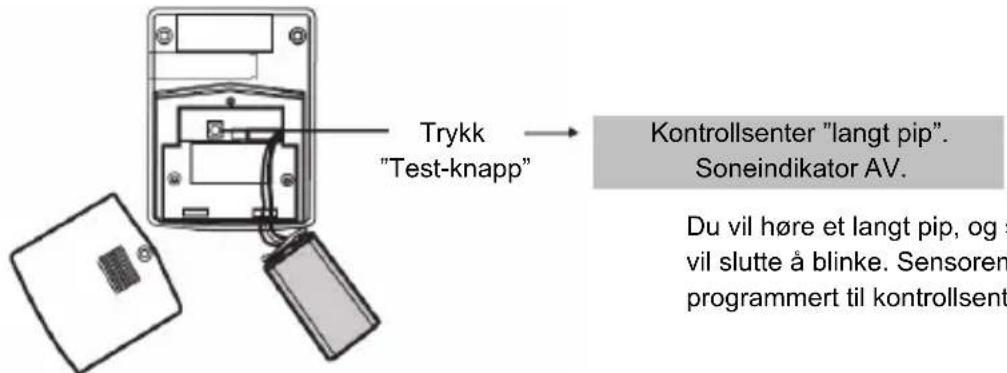

Det er viktig å velge hvilken sone du programmerer bevegelsessensoren til. Hvis du setter opp bevegelsessensoren av sikkerhetsgrunner der den vil forårsake en alarm med innbrudd fra inntrenger, må du programmere bevegelsessensoren enten til sone 1, 2 eller 3. Programmer den IKKE til sone 4 siden det er en dedikert varselsone. Sensorer i denne sonen vil ikke utløse alarm. Hvis du setter opp bevegelsessensoren for varselsgrunner der den ikke behøver å forårsake en alarm når bevegelse oppdages, må du programmere bevegelsessensoren enten til sone 4. Programmer den IKKE til sone 1, 2 eller 3 siden bevegelsessensoren i denne sonen ikke vil utløse noen varselsindikasjoner. Vennligst velg hvilken sone du vil programmere bevegelsessensoren før du fortsetter. Gjenta trinn 1 og 2 til forrige kapittel for å starte synkroniseringsprosessen. Trinn 3: Aktiver bevegelsessensoren ved å trykke på ”Test-knappen” bak på bevegelsessensoren.

1) Fjern adapteren og alle batterier fra kontrollsenteret.

2) Trykk på og hold inne ”Demp-knappen” og plugg AC-adapteren tilbake inn i kontrollsenteret.

Alle LED-indikatorer vil være PÅ; du kan slippe opp ”Demp-knappen”. Kontrollsenteret er nå i ”Test-modus” og det vil reagere på alle bevegelsessensore og andre sensorer.

3) Plasser typen varselsbryter til ”Varsle”, og så kan du aktivere bevegelsessensoren ved å trykke

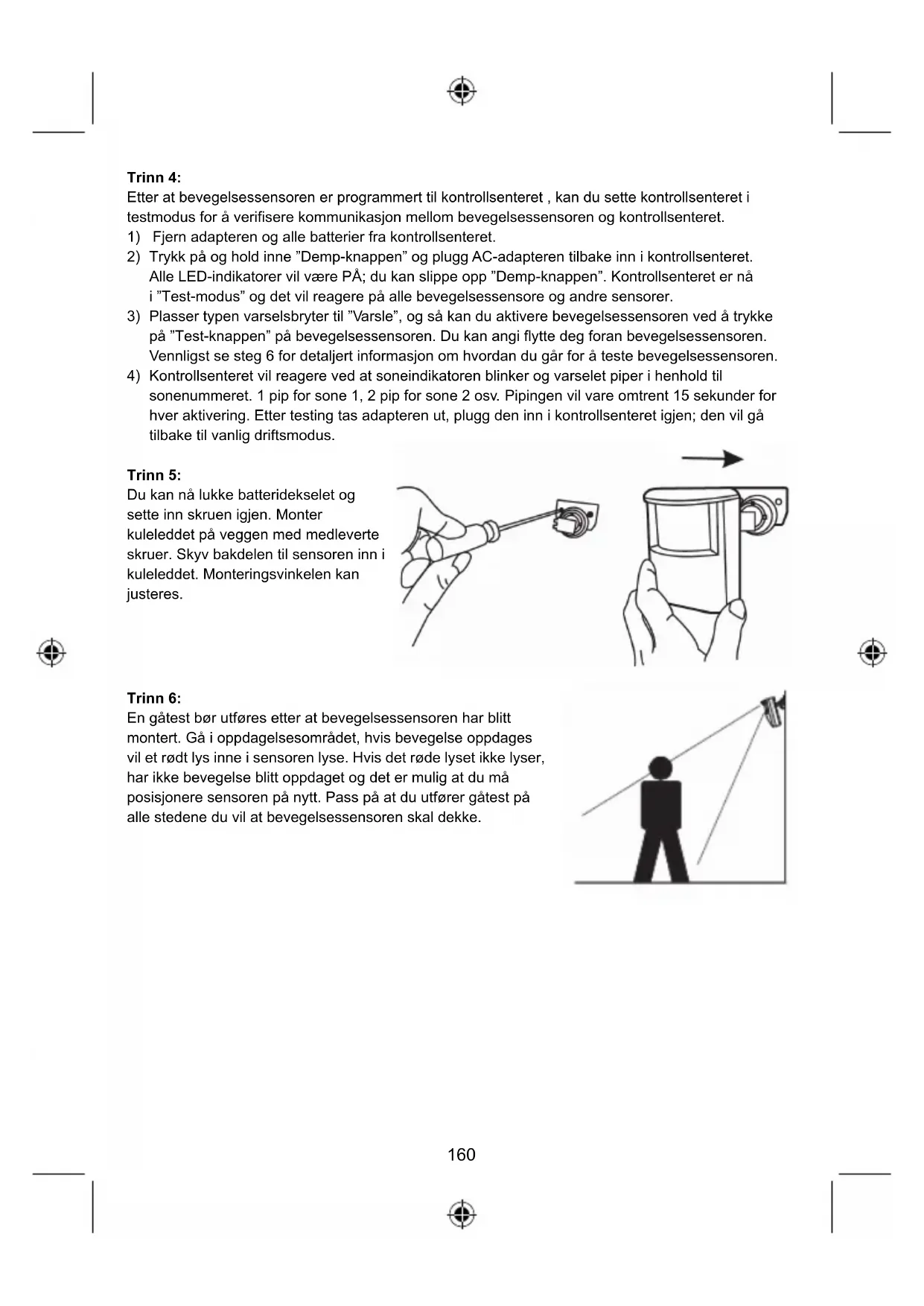

sonenummeret. 1 pip for sone 1, 2 pip for sone 2 osv. Pipingen vil vare omtrent 15 sekunder for hver aktivering. Etter testing tas adapteren ut, plugg den inn i kontrollsenteret igjen; den vil gå tilbake til vanlig driftsmodus. Trinn 5: Du kan nå lukke batteridekselet og sette inn skruen igjen. Monter kuleleddet på veggen med medleverte skruer. Skyv bakdelen til sensoren inn i kuleleddet. Monteringsvinkelen kan justeres.

Trinn 6: En gåtest bør utføres etter at bevegelsessensoren har blitt montert. Gå i oppdagelsesområdet, hvis bevegelse oppdages vil et rødt lys inne i sensoren lyse. Hvis det røde lyset ikke lyser, har ikke bevegelse blitt oppdaget og det er mulig at du må posisjonere sensoren på nytt. Pass på at du utfører gåtest på alle stedene du vil at bevegelsessensoren skal dekke.161 Deteksjonsområde i meter Merknad: - Utfør gåtest etter at batteriet har vært innsatt i lenger enn ett minutt - Før gåtesten må ikke bevegelsessensoren ha detektert bevegelse. - Etter at bevegelse har blitt oppdaget en gang, vil ikke bevegelsessensoren utløses med mindre det ikke registreres bevegelse i 20 sekunder. Vent i minst 20 sek ved en gåtest mellom 2 aktiveringer. Bevegelsessensoren oppdager bare den første bevegelsen og igjen etter 20 sekunder. Hvis du opplever uriktig utløsing, må du passe på følgende. - Når bevegelsessensoren installeres, må det unngås å plassere den nær varme eller kalde produksjonsenheter. Luftbevegelse, spesielt den som er forårsaket av endringer i temperatur, kan utløse bevegelsessensoren og forårsake falske alarmer. Vennligst prøv ut dine bevegelsessensorer nøye slik at de bare utløses av ønsket bevegelse. - Det er et jumper for innstilling av følsomhet. Du kan endre følsomheten til lav hvis du opplever utidig utløsing. Du finner jumperinnstillinger på venstre side av testknappen. Du kan plassere den lille sort plastikkdelen på pinnene med posisjon 1 eller 2. Posisjon 1 er høy sensitivitet og posisjon 2 er lav sensitivitet. Systemstatus, sensorsvikt og indikator for lavt batteri: kontrollsenteret overvåker konstant sine sensorer. Hvis kontrollsenteret ikke kommuniserer med noen sensorer, vil soneindikatoren begynne å blinke raskt. Hvis du opplever sensorsvikt kan du prøve følgende:

3. Hvis ikke kan du prøve å fjerne sensoren fra sitt sted, og flytt den nærmere kontrollsenteret og

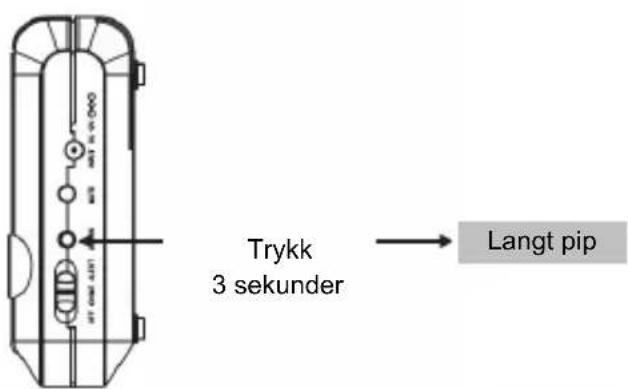

innen kort rekkevidde. Hvis du har flere sensorer i en sone, kan du sjekke at hver sensor fungerer for å finne ut hvilken sensor som forårsaker problemer. Slette sensorer: For å slette en sensor fra en sone, vil kontrollsenteret slette alle sensorene i den sonen. Alle sensorer i en gitt sone vil måtte synkroniseres igjen. For å slette en sone: Trinn 1: Trykk og hold inne ”Learn-knappen” på kontrollsenteret. Enheten vil pipe én gang.162 Trinn 2: Mens ”Learn-knappen” holdes inne trykker du også og holder inn soneknappen som skal slettes. Hold inn begge knappene i 5 sekunder til kontrollsenteret gir to pip og soneindikatoren blinker to ganger. Trinn 3: Slipp alle knappene. Oppsett av passord: Passordet brukes for aktivering og deaktivering av kontrollsenteret. Standardpassord er (1 2 3 4). Det anbefales å sette opp ditt eget passord ved å følge stegene under. Trinn 1: Trykk og hold inne ”Learn-knappen”. Trinn 2: Mens ”Learn-knappen” holdes inne trykker du også og holder inn ”Arm-knappen”. Hold inne i 3 sekunder til du hører et langt pip og den grønne strømindikatoren slutter å blinke. Trinn 3: Slipp begge knappene. Legg inn nåværende passord (med første bruk er det 1 2 3 4). Du vil høre 2 pip. Trinn 4: Legg inn det nye firesifrede passordet, du vil høre to pip. Trinn 5: Legg inn det nye firesifrede passordet igjen for å bekrefte. Et langt pip vil lyde og den grønne indikatoren vil slutte å blinke for å indikere at det nye passordet har blitt satt.163 Bruke varslingsfunksjonen: Et varsel gis når en sensor aktiveres mens systemet er deaktivert. Forskjellige varsler kan gis men det avhenger av innstillingen til typen varselbryter på siden av kontrollsenteret. Type varselbryter Lydvarsel Soneindikator blinker AV Ingen Ja DØRKLOKKE Pip en gang når sensoren er aktivert Ja VARSEL Varselpip avhenger av sonenummer Ja Hvis typen varselbryter ikke er satt til ”Varsle”, vil antall pip avhenge av hvilken sone som er aktivert. Pipingen vil fortsette til sensorene er deaktivert, for eksempel hvis døren lukkes Eksempel: Sone 1-sensor: ”1 pip, pause, 1 pip, pause, 1 pip, pause… osv.” Sone 2-sensor: ”2 pip, pause, 2 pip, pause, 2 pip, pause… osv.” Sone 3-sensor: ”3 pip, pause, 3 pip, pause, 3 pip, pause… osv.” Sone 4-sensor: ”4 pip, pause, 4 pip, pause, 4 pip, pause… osv.” For å midlertidig koble ut pipingen mens den lyder kan du trykke på ”Mute-knappen” på siden av kontrollsenteret. Det vil stoppe all nåværende piping. Dette er nyttig når et vindu må åpnes et øyeblikk for ventilasjon. For å deaktivere dempingen nullstilles sensoren (for eksempel ved å lukke vinduet), og dempefunksjonen vil deaktiveres. Hvis vindussensoren aktiveres igjen vil pipingen fortsette. Merknad: bevegelsessensorer i soner 1, 2 og 3 vil ikke reagere i varselmodus når systemet er deaktivert. Bevegelsessensorer i soner 1, 2 og 3 vil bare reagere når kontrollsenteret er aktivert. Hvis du vil ha en varselsindikasjon for bevegelsessensorer, må du programmere bevegelsessensorer i sone 4. Bruke alarmfunksjonen: Du kan aktivere kontrollsenteret på to forskjellige veier: 1) Aktiver hjemme og 2) Aktiver eksternt

Denne innstillingen brukes når du vil sikre området men vil være hjemme og bevege deg rundt innen det aktiverte området. I innstillingen Aktiver hjemme, vil ikke bevegelsessensorer i soner 1, 2 og 3 reagere på bevegelse. Alarmen vil umiddelbart lyde hvis noen av sensorene i soner 1, 2 og 3 er aktiver (bortsett fra bevegelsessensorer). Eksempel: Hvis du vil aktivere systemet på natten, der dører/vinduer ikke forventninger ikke forventes å skulle åpnes, kan du aktivere systemet i hjemmemodus. Selv å gå inne i huset (aktiverer også bevegelsessensoren); vil ikke aktivere alarmen med mindre de overvåkede dørene eller vinduene åpnes. Eksempel: SONE 1 Dør-/vindussensor

PIP PIP164 For å aktivere kontrollsenteret i hjemmemodus: Trinn 1: Legg inn det firesifrede passordet. Trinn 2: Trykk og hold inne ”Arm-knappen” i 3 sekunder. Aktiveringsindikatoren vil lyse konstant og vise at kontrollsenteret nå er aktivert i hjemmemodus. Trinn 3: For å deaktivere legges det firesifrede passordet inn.

Denne innstillingen brukes når du forlater hjemmet. Ved å aktivere systemet i Away-modus vil du ha 45 sekunder på å forlate etter aktivering. Etter 45 sekunder vil alle sensorer i sonene 1, 2 og 3 aktiveres. Aktivering av disse sensorene i modus Aktiver eksternt vil føre til 30 sekunders inngangsforsinkelse. Hvis et gyldig passord ikke legges inn i løpet av 30 sekunders forsinkelsen vil alarmen lyde. For å aktivere kontrollpanelet i ekstern modus: Trinn 1: Legg inn det firesifrede passordet Trinn 2: Trykk på ”Arm-knappen” to ganger. Aktiveringsindikatoren vil blinke for å vise at kontrollsenteret nå er aktivert i ekstern modus. Trinn 3: For å deaktivere legges det firesifrede passordet inn. Merknad: Hvis en sensor i sone 4 aktiveres vil ikke det aktivere alarmen. Sone 4 er en dedikert varselsone, og vil bare avgi varselspip. Deaktivere alarm: For å deaktivere systemet når systemet ikke er aktivert, legges det firesifrede passordet inn. Aktiveringsindikatoren vil være av til et gyldig passord skrives inn. Hvis alarmen deaktiveres legges det firesifrede passordet inn for å stoppe alarmlyden. Etter at det gyldige passordet legges inn, vil inngangsforsinkelsen eller alarmen stoppe. Den grønne strømindikatoren vil blinke i 3 sekunder, dette er normalt. Forbikoble sonealarm: Det kan være tilfeller når du vil midlertidig hindre at sensorer i en sone utløser alarmen. I denne situasjonen kan du forbikoble en sone når du aktiverer kontrollsenteret. Når systemet deaktiveres vil forbikoblingsinnstillingen fjernes. Eksempel: Du vil muligens la et vindu være åpent men for å aktivere systemet kan du forbikoble sonen med vindussensoren og fortsette å aktivere systemet. Uten å forbikoble denne sonen kan du ikke aktivere kontrollsenteret. For å forbikoble en sone: Trinn 1: Trykk og hold inne ”Sone-knappen” du vil forbikoble i 3 sekunder. Etter 3 sekunder vil soneindikatoren lyse konstant og indikere at denne sonen er satt til forbikobling. Trinn 2: Aktiver systemet (hjemme eller eksternt) For å fjerne forbikoblingen trykkes soneknappen og holdes inne i 3 sekunder, deaktiver eventuelt systemet.165 Systemstatus:

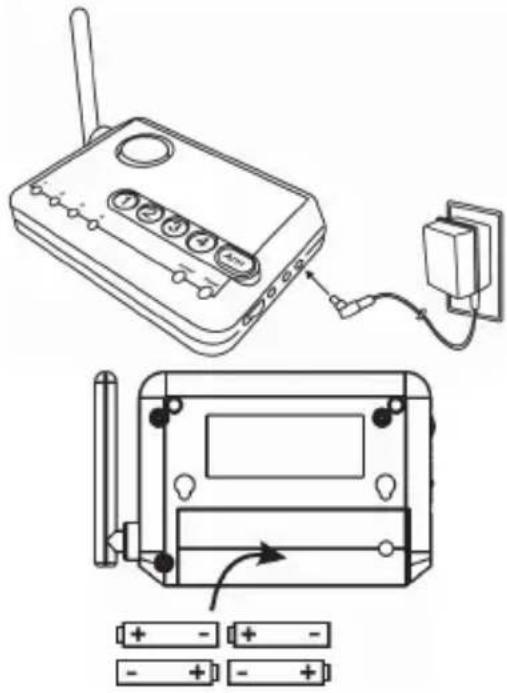

Kontrollsenteret har opptil 48 timers reservebatteri dersom strømmen svikter. Systemet kan brukes uten batterier, men det anbefales å sette inn 4 x AAA alkaliske batterier. For å sikre at reservebatteriet er i god stand er det en innebygd batteriindikator i kontrollsenteret. Slik tester du batteriene: Trinn 1: Alle batterier må være satt inn og adapteren plugget inn. Trinn 2: Fjern adapteren fra kontrollsenteret. Trinn 3: Se på den grønne strømindikatoren basert på informasjonen under og fastslå batterienes stand. Grønn strømindikator > På > God stand Grønn strømindikator > Blinker > Lite batteri, bytt batterier Grønn strømindikator > Av > Batteriene er tomme, bytt batterier

2) Nullstill passord

Dersom passordet glemmes kan du nullstille passordet tilbake til fabrikkens standardverdi. 1 2 3 4. For å nullstille passordet: Trinn 1: Fjern adapteren og alle batterier Trinn 2: Trykk på og hold inne ”Learn-knappen” og plugg adapteren tilbake inn (hold ”Learn-knappen” inntrykt). Vent til alle 4 soneindikatorer er på. Slipp opp ”Learn-knappen”. Trinn 3: Sone 1 indikatoren begynner å blinke. Det vil ta ca. 4 timer å fullføre denne gjenopprettingsprosessen. Trinn 4: Passordet er gjenopprettet når alle 4 soneindikatorer er av. Bruk ikke kontrollsenteret under prosessen med passordgjenoppretting. Sikkerhetsforholdsregler: For å redusere faren for strømstøt, skal dette produktet BARE åpnes av en autorisert tekniker når vedlikehold er nødvendig. Koble produktet fra strømmen og annet utstyr dersom et problem oppstår. Ikke utsett produktet for vann eller fuktighet. Vedlikehold: Rens bare med en tørr klut. Ikke bruk rensemidler eller skuremidler. Garanti: Ingen garanti eller erstatningsansvar aksepteres ved endringer og modifiseringer av produktet eller skade forårsaket av uriktig bruk av dette produktet. Generelt: Utforming og spesifikasjoner kan endres uten forhåndsvarsel. Alle logoer, merker og produktnavn er varemerker eller registrerte varemerker til de respektive eierne, og skal behandles som dette. Behold denne veiledningen og innpakningen for fremtidig referanse. Forsiktig: Dette produktet er markert med dette symbolet. Det betyr at brukte elektriske og elektroniske produkter ikke må blandes med vanlig husholdningsavfall. Det finnes egne innsamlingssystem for slike produkter.166 Dette produktet har blitt produsert og levert i henhold til alle relevante bestemmelser og direktiver, gyldig for alle medlemsstater i EU. Det overholder også alle gjeldende spesifikasjoner og bestemmelser i landet det selges i. Formell dokumentasjon er tilgjengelig på forespørsel. Dette inkluderer, men begrenser seg ikke til: Samsvarserklæring (og produktidentitet) dataark for materialsikkerhet produkttestrapport. Vennligst kontakt kundeservice for hjelp: på nettsiden: http://www.nedis.com/en-us/contact/contact-form.htm via e-post: [e-mail] via telefon: [phone] (i kontortiden) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, THE NETHERLANDS
