KULLANIM KILAVUZU SECALARM210 KONIG

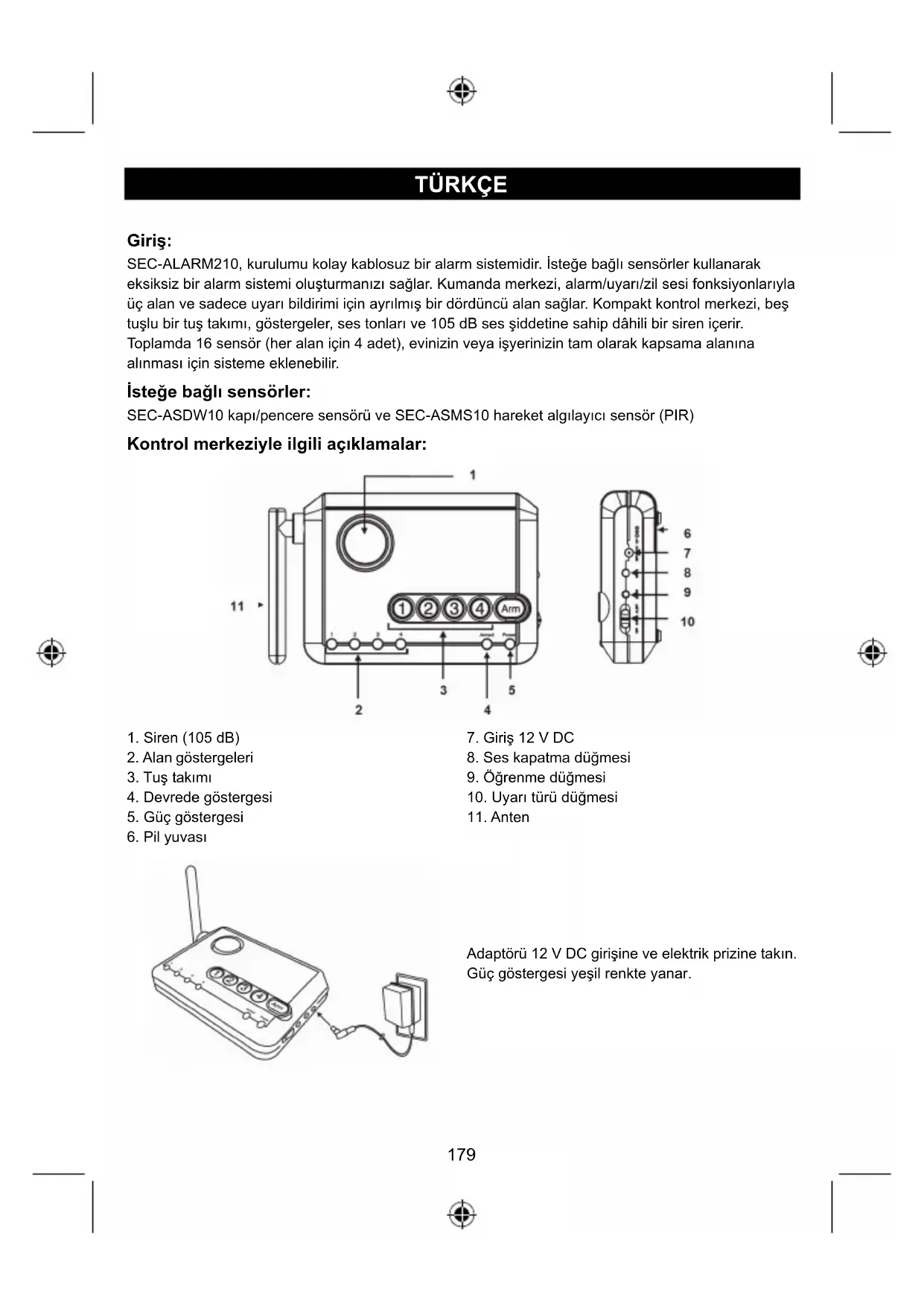

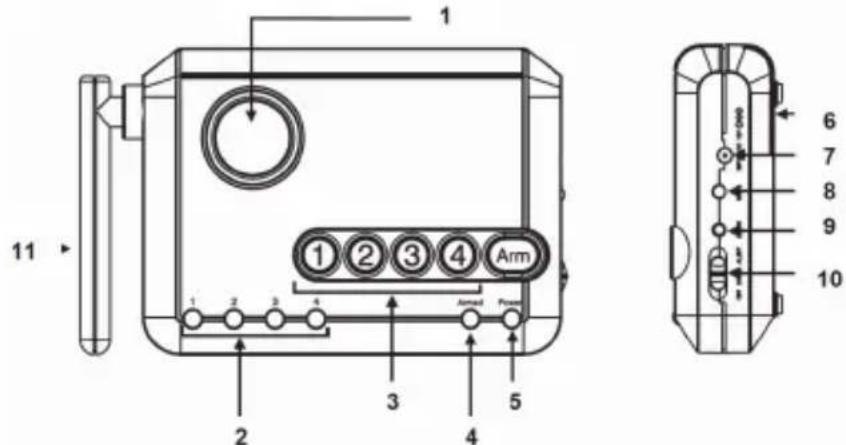

Kablosuz Alarm Sistemi Giriş: SEC-ALARM210, kurulumu kolay kablosuz bir alarm sistemidir. İsteğe bağlı sensörler kullanarak eksiksiz bir alarm sistemi oluşturmanızı sağlar. Kumanda merkezi, alarm/uyarı/zil sesi fonksiyonlarıyla üç alan ve sadece uyarı bildirimi için ayrılmış bir dördüncü alan sağlar. Kompakt kontrol merkezi, beş tuşlu bir tuş takımı, göstergeler, ses tonları ve 105 dB ses şiddetine sahip dâhili bir siren içerir. Toplamda 16 sensör (her alan için 4 adet), evinizin veya işyerinizin tam olarak kapsama alanına alınması için sisteme eklenebilir. İsteğe bağlı sensörler: SEC-ASDW10 kapı/pencere sensörü ve SEC-ASMS10 hareket algılayıcı sensör (PIR) Kontrol merkeziyle ilgili açıklamalar:

2. Alan göstergeleri

4. Devrede göstergesi

8. Ses kapatma düğmesi

10. Uyarı türü düğmesi

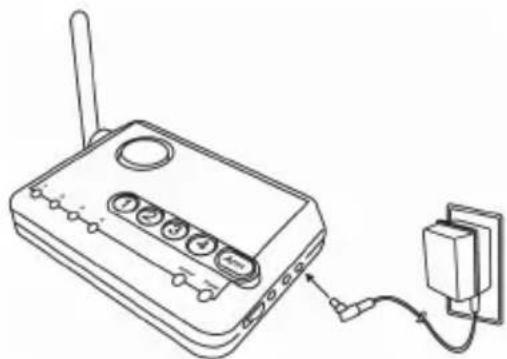

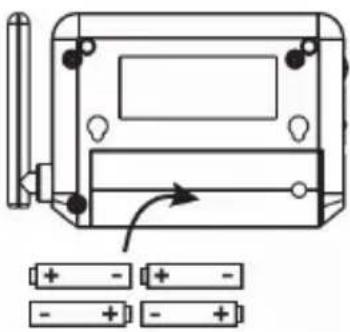

Adaptörü 12 V DC girişine ve elektrik prizine takın. Güç göstergesi yeşil renkte yanar.180 Elektrik kesintisi esnasında destek için 4 adet AAA pil takın. Kapı/pencere sensörünün/sensörlerinin kontrol merkeziyle senkronize edilmesi: İşleme başlamadan önce lütfen pil yalıtım bandını sensörden çıkarın ve mıknatısı vericinin yanına yerleştirin (kırmızı işaretin olduğu yere) Adım 1: Kontrol merkezindeki “Öğrenme tuşu”na 3 saniye süreyle basın. Kontrol merkezi bir kez bip sesi çıkardıktan sonra “Öğrenme Tuşu”nu bırakabilirsiniz.

Adım 2: Sensöre programlamak istediğiniz “Alan Tuşu”na (1, 2, 3 veya 4) bir kez basın. Seçilen alan göstergesi yanıp sönmeye başlar.

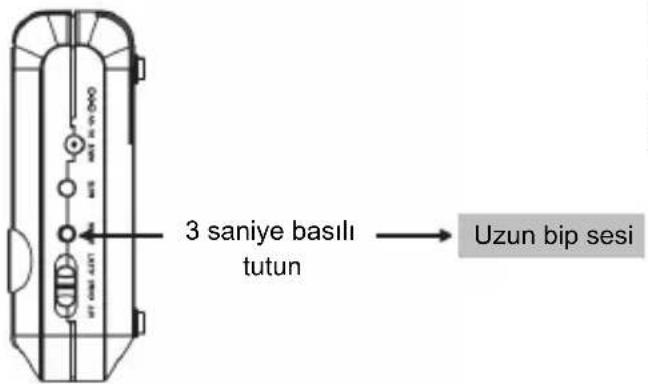

Adım 3: Mıknatısı sensör ünitesinden ayırarak Kapı Pencere Sensörünü etkinleştirin. 3 saniye basılı tutun Uzun bip sesi Alan göstergesi yanıp söner Alan tuşuna basın181

Uzun bir bip sesi duyacaksınız ve alan göstergesinin yanıp sönmesi duracak. Sensör, artık kumanda merkezine programlanmıştır.

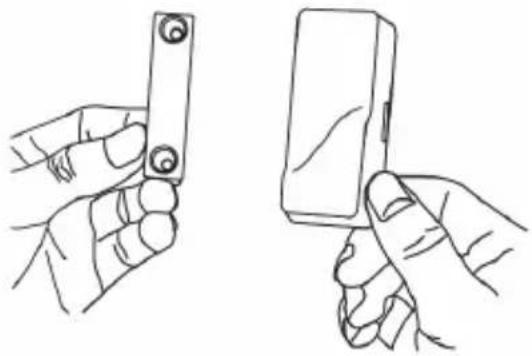

Not: Bir alana 4 adede kadar sensör programlayabilirsiniz. 4. alan bir uyarı alanıdır; bu alanda bulunan sensörler SADECE uyarı amaçlıdır ve alarma neden olmazlar. Adım 4: Sensörün kontrol merkeziyle senkronize edilmesinin ardından mıknatısı vericinin yanında koyarak (kırmızı işaretin olduğu yere) ve ardından mıknatısı vericinin yanından çekerek iletişimi test edebilirsiniz. Manyetik temas kapandığında alıcı bip sesi çıkarmaz. Manyetik temas açıldığında bir bip sesi duyarsınız ve bir alan göstergesinin ışığı yanıp sönmeye başlar. Bip sesi alan numarasına (uyarı türü düğmesi uyarı olarak ayarlı) bağlıdır, sensör kapanana kadar

1. alan için 1 bip sesi, 2. alan için 2 bip sesi vb.

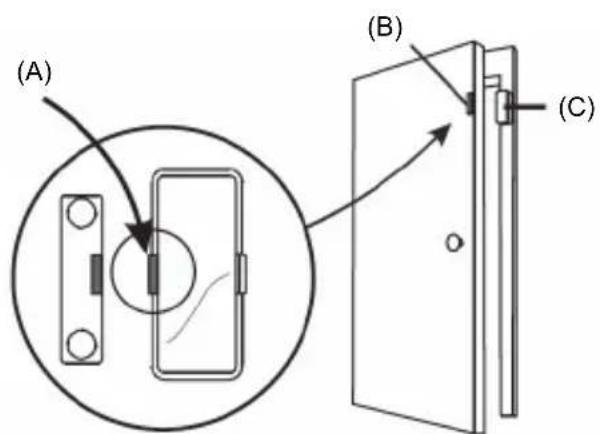

Not: Uyarı türü düğmesi zil sesi olarak ayarlanmışsa kontrol merkezi, sinyalin her etkinleştirilmesinde çalar. Düğme KAPALI olarak ayarlanmışsa sesli uyarı çalmaz. Adım 5: Sensör, çift taraflı bantla bir kapı veya pencere çerçevesine monte edilmelidir. Mıknatıs, çift taraflı bant veya vidalarla bir kapı veya pencere çerçevesine monte edilmelidir. Mıknatısın vericinin üzerinde bulunan kırmız işaretle hizalanmasını sağlayın. König logosu sensörün monte edilmesinin ardından ters duruyorsa ön kapağı çıkararak dik konumda olacak şekilde çevirin. Mıknatıslı

Sensör Mıknatısı sensörden ayırın Kontrol merkezi “uzun bip” sesi çıkarır. Alan göstergesinin ışığı SÖNER182

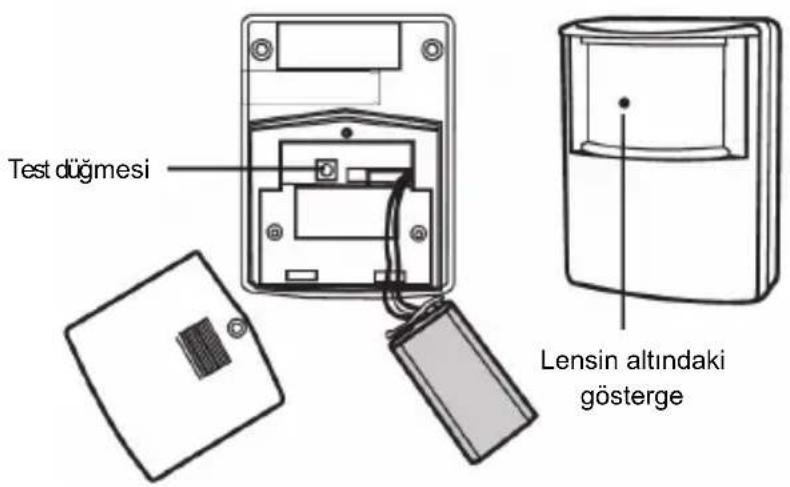

(A) Kırmızı işaret bu taraftadır (B) Mıknatıs (C) Sensör Sensörü monte ettikten sonra kapıyı veya pencereyi açıp kapatarak test edin. Kontrol merkezi adım 4'te anlatılanla aynı şekilde cevap vermelidir. Hareket algılama sensörünün/sensörlerinin kontrol merkeziyle senkronize edilmesi: İşleme başlamadan önce ilk olarak pil yuvasına 9 V bir alkalin pil (ürüne dâhil değildir) takın. Kontrol merkezi hareket algılamasına:

1) Kontrol merkezi herhangi bir modda devreye alınmamışsa (sadece 1., 2., ve 3. alanlardaki hareket

algılama sensörlerine yanıt verir)

2) Hareket algılama sensörü, ayrılmış bir uyarı alanı olan 4. alanda programlanmamışsa yanıt

vermeyecektir. Hangi alanı hangi hareket algılama sensörüne programlayacağınız önemlidir. Hareket algılama sensörünü zorla girme nedeniyle bir alarma neden olacak bir yerde güvenlik amaçlı kurarsanız hareket algılama sensörünü 1., 2. ya da 3. alana programlamalısınız. Ayrılmış bir uyarı alanı olduğu için

4. alana PROGRAMLAMAYIN. Bu alandaki sensörler alarma neden olmaz.

(A) (B) (C) (A) (B) (C) Lensin altındaki gösterge Test düğmesi183 Hareket algılama sensörünü, hareket algılandığında bir alarma neden olmayacak bir yere uyarı amaçlı kurarsanız hareket algılama sensörünü 4. alana programlamalısınız. Bu alanlarda bulunan hareket algılama sensörleri bip sesi veren hiç bir alarma neden olmadığı için 1., 2., ya da 3. alana PROGRAMLAMAYIN. Lütfen, işleme devam etmeden önce hangi alanda hareket algılama sensörünü programlamanız gerektiğini seçin. Senkronizasyon işlemini başlatmak için 1. ve 2. adımları tekrar edin. Adım 3: Hareket algılama sensörünün arka tarafında bulunan “Test Düğmesi”ne basarak hareket algılama sensörünü etkinleştirin.

Uzun bir bip sesi duyacaksınız ve alan göstergesinin yanıp sönmesi duracak. Sensör, artık kumanda merkezine programlanmıştır.

Not: Bir alana 4 adede kadar sensör programlayabilirsiniz. 4. alan bir uyarı alanıdır. Bu alanda bulunan sensörler SADECE uyarı amaçlıdır ve alarmı harekete geçirmez. Adım 4: Hareket algılama sensörünü, kontrol merkezine programladıktan sonra hareket algılama sensörü ile kontrol merkezinin arasındaki iletişimi teyit etmek için kontrol merkezini test moduna alabilirsiniz.

1) Kontrol merkezinden adaptörü ve tüm pilleri çıkarın.

2) “Ses Kapatma Düğmesi”ne basın ve basılı tutun ve AC adaptörü kontrol merkezine geri takın. Tüm

LED ışıklı göstergeler YANAR; “Ses Kapatma Düğmesi”ni bırakabilirsiniz. Artık kontrol merkezi “Test Modu”ndadır ve tüm hareket algılama ile diğer sensörlere yanıt verir.

3) Uyarı türü düğmesini “Uyarı” konumuna getirin şimdi hareket algılama sensörünün “Test

Düğmesi”ne basarak hareket algılama sensörünü etkinleştirebilirsiniz. Ayrıca hareket algılama sensörünün önünde hareket de edebilirsiniz. Hareket algılama sensörünü test etmek için nasıl yürüneceği hakkında ayrıntılı bilgi için 6. adıma bakın.

4) Kontrol merkezi, alan numarasına göre alan göstergesi ışığının yanıp sönmesi ve uyarı bip sesiyle

yanıt verir. 1. alan için 1 bip sesi, 2. alan için 2 bip sesi vb. Bipleme sesi her etkinleştirme için yaklaşık 15 saniye sürer. Test işleminin ardından kontrol merkezinin arkasında bulunan adaptörü çıkarın ve tekrar yerine takın; normal çalışma moduna geri döner. “Test Düğmesi”n e basın Kontrol merkezi “uzun bip” sesi çıkarır. Alan göstergesinin ışığı SÖNER.184 Adım 5: Artık pil yuvası kapağını yerine yerleştirip vidaları tekrar takabilirsiniz. Ürünle birlikte verilen vidalarla yuvarlak başlı bağlantı parçasını duvara monte edin. Sensörün arka tarafını yuvarlak başlı bağlantı parçasına kaydırarak takın. Montaj açısı ayarlanabilir.

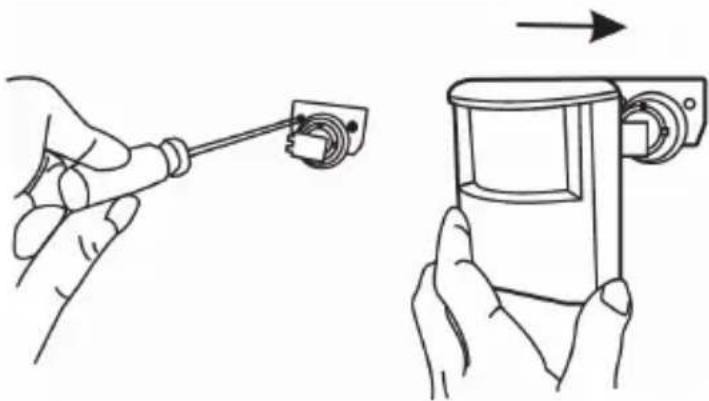

Adım 6: Hareket algılama sensörünün takılmasının ardından bir yürüme testi gerçekleştirilmelidir. Algılama kapsamındaki alanda yürüyün, hareket algılanırsa sensörün içerisinde kırmızı bir ışık yanar. Kırmızı ışık yanmıyorsa hareket algılanmadı demektir, sensörü yeniden konumlandırmanız gerekebilir. Hareket algılama sensörünün kapsamasını istediğiniz konumların tümünde yürüme testi yaptığınızdan emin olun.

Metre cinsinden algılama alanı Not: - Pil bir dakikadan fazla bir sürede değiştirildikten sonra yürüme testi gerçekleştirin. - Yürüme testini gerçekleştirmeden önce hareket algılama sensörü hiç hareket algılamamalıdır. - Hareketin bir kez algılanmasının ardından hareket algılama sensörü, 20 saniyede hareket algılamazsa tetiklenmeyecektir. Yürüme testi esnasında 2 etkinleştirme arasında en az 20 saniye bekleyin. Hareket algılama sensörü, sadece ilk hareketi algıladıktan 20 saniye sonra tekrar algılar. Yanlış bir tetikleme fark ederseniz lütfen aşağıdaki hususa dikkat edin. - Hareket sensörünün montajını yaparken sıcak veya soğuk üreten cihazların yakınına koymaktan kaçının. Özellikle sıcaklıktaki değişimden kaynaklanan hava hareketleri hareket algılama185 sensörünü tetikleyerek yanlış alarmlara neden olabilir. Lütfen hareket algılama sensörünüzü sadece istenen hareket tarafından tetikleneceği şekilde dikkatlice test edin. - Hassasiyet ayarı için bir atlatıcı mevcuttur. Yanlış tetikleme yaşanıyorsa hassasiyeti düşüğe değiştirebilirsiniz. Atlatıcı ayarını test düğmesinin sol tarafında bulabilirsiniz. Küçük plastik parçayı 1 veya 2 konumuna sahip pinlerin üzerine takabilirsiniz. Konum 1 yüksek hassasiyet ve konum 2 düşük hassasiyettir. Sistem durumu, sensör hatası ve zayıf pil göstergesi: Kontrol merkezi sürekli olarak sensörlerini izler. Kontrol merkezinin iletişimi, herhangi bir sensörle başarısız olursa alan göstergesi hızlı şekilde yanıp sönmeye başlar. Sensör hatası meydana geldiğinde aşağıdakileri deneyin:

1. Sensörün olması gereken yere yerleştirilip yerleştirilmediğini ve sensörde fiziki bir hasar olup

olmadığını kontrol edin.

2. Hatalı sensörde fiziksel bir hasar yoksa sensörü etkinleştirmeye çalışın ve kontrol merkezinin bu

etkinleştirmeye yanıt verip vermediğine bakın.

3. Yanıt vermiyorsa sensörü olduğu yerden çıkarıp kontrol merkezinin yakınına getirerek

etkinleştirmeye çalışın. Sensör kontrol merkezinden çok uzağa takılabilir ancak sabit bir iletişim kuramaz. Eğer sorun buysa lütfen sensörü kontrol merkezinin daha yakınına takın.

4. Kısa mesafe içerisinde sensör etkinleştirildiğinde kontrol merkezi cevap vermiyorsa o alanda

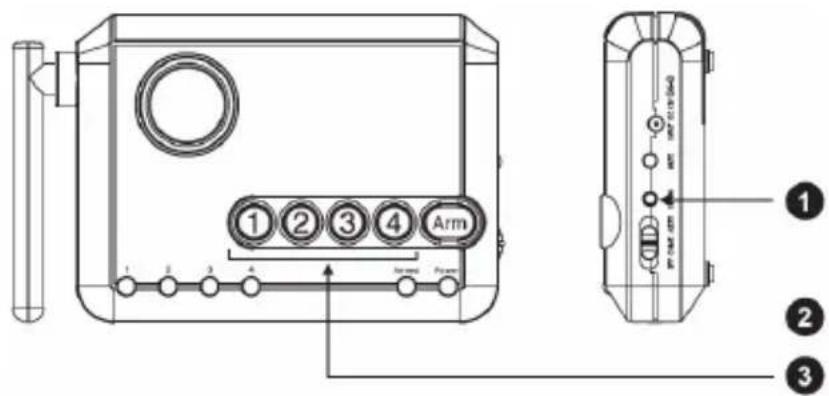

bulunan sensörün pilini değiştirin. Bir alanda birden fazla sensör mevcutsa hangi sensörün soruna neden olduğunu belirlemek için her sensörün fonksiyonunu test edebilirsiniz. Sensörlerin silinmesi: Bir sensörü bir alandan silmek için kontrol merkezi o alandaki tüm sensörleri silecektir. Belirli bir alanın tüm sensörlerinin tekrar senkronize edilmesi gerekecektir. Bir alanı silmek için: Adım 1: Kontrol merkezindeki “Öğrenme tuşu”nu basılı tutun. Ünite bir kez bip sesi çıkarır. Adım 2: “Öğrenme tuşu”nu basılı tutarken aynı zamanda silinecek olan alan tuşunu da basılı tutun. Kontrol merkezi 2 bip sesi çıkarana ve alan göstergesi iki kez yanıp sönene kadar her iki tuşu 5 saniye basılı tutun. Adım 3: Tuşları bırakın. Şifre belirleme: Şifre, kontrol merkezini devreye almak ve devreden çıkarmak için kullanılır. Varsayılan şifre (1 2 3 4)'tür. Aşağıdaki adımları izleyerek kendi şifrenizi belirlemenizi tavsiye ederiz. Adım 1: “Öğrenme Tuşu”na basın ve basılı tutun.186 Adım 2: “Öğrenme Tuşu”nu basılı tutarken aynı zamanda “Devreye Al Tuşu”na basın ve basılı tutun. Uzun bir bip sesi duyana ve yeşil güç göstergesi yanıp sönmeye başlayana kadar 3 saniye basılı tutun. Adım 3: Her iki tuşu da bırakın. Mevcut şifreyi girin (ilk kullanımda 1 2 3 4'tür). 2 bip sesi duyacaksınız. Adım 4: 4 haneli yeni şifreyi girin 2 bip sesi duyacaksınız. Adım 5: Onaylamak için 4 haneli yeni şifreyi tekrar girin. Yeni şifrenizin ayarlandığını belirtmek için uzun bir bip sesi duyulur ve yeşil göstergenin yanıp sönmesi durur. Uyarı fonksiyonunun kullanılması: Sistem devreden çıkartılmışken herhangi bir sensör etkinleştirildiğinde bir uyarı bildirisi verilir. Farklı uyarı bildirileri sağlanabilir ancak kontrol merkezinin yan tarafındaki uyarı düğmesi türünün ayarına bağlıdır.

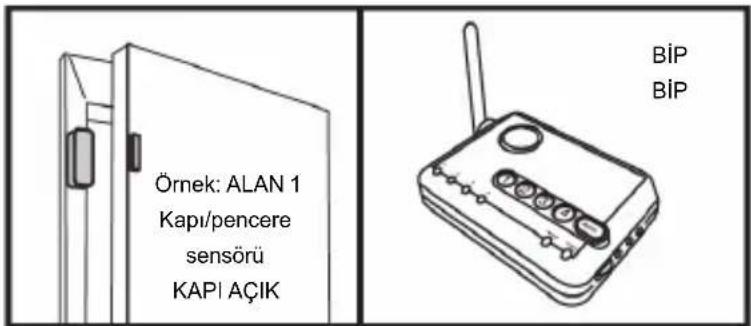

Uyarı düğmesi türü “Uyarı” olarak ayarlanmışsa bip sesi sayısı hangi alanın etkinleştirildiğine bağlıdır. Sensör devre dışı bırakılana kadar (örneğin kapı kapanana kadar) bip sesi devam eder. Örnek: Alan 1 sensörü: “1 bip, ara, 1 bip, ara, 1 bip, ara… vb.” Alan 2 sensörü: “2 bip, ara, 2 bip, ara, 2 bip, ara… vb.” Alan 3 sensörü: “3 bip, ara, 3 bip, ara, 3 bip, ara… vb.” Alan 4 sensörü: “4 bip, ara, 4 bip, ara, 4 bip, ara… vb.” Çalarken bip sesini geçici olarak kapatmak için kontrol merkezinin yan tarafındaki “Ses Kapatma Düğmesine” basabilirsiniz. Mevcut tüm bip seslerini durdurur. Bir pencerenin havalandırma için bir süre açılması gerektiğinde kullanışlıdır. Ses kapatmayı devreden çıkarmak için sensörü sıfırlayın Uyarı düğmesinin türü Sesli Uyarı Alan göstergesi yanıp söner KAPALI Yok Evet ZİL SESİ Sensör etkinleştirildiğinde bir kez çalar Evet UYARI Alan numarasına bağlı olarak uyarı bip sesi Evet Örnek: ALAN 1 Kapı/pencere sensörü

BİP BİP187 (örneğin pencereyi kapatın), ses kapatma fonksiyonu devreden çıkarılır. Pencere sensörü tekrar etkinleştirilirse bip sesi devam eder. Not: 1., 2. ve 3. alanda bulunan hareket sensörleri sistem devre dışı bırakıldığında uyarı modunda cevap vermez. 1., 2. ve 3. alanda bulunan hareket sensörleri sadece kontrol merkezi devreye alındığında cevap verir. Hareket sensörleri için uyarı bildirisi almak istiyorsanız 4. alanda bulunan hareket sensörlerini programlamalısınız. Alarm fonksiyonunun kullanılması: Kontrol merkezini 2 farklı yolla devreye alabilirsiniz: 1) Devreye Al Eve ve 2) Devreye Al Uzak

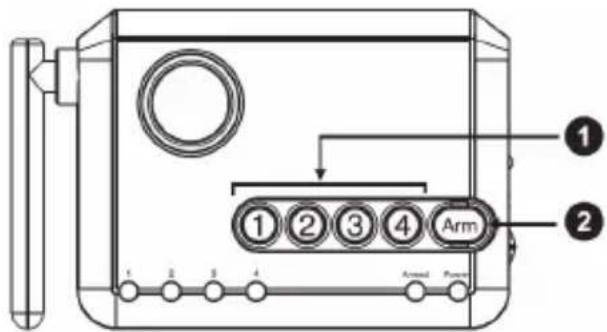

Bu ayar, alanın güvenliğini sağlamak istediğinizde ancak evde olacağınız ve devreye alınmış alanda dolaşacağınızda kullanılır. Devreye Al Evde 1., 2., ve 3. alandaki hareket sensörleri hiç bir harekete cevap vermez. 1., 2. ve 3. alanda bulunan sensörlerden bir etkinleştirilirse (hareket sensörü hariç) alarm hemen çalar. Örnek: Hiç bir kapının/pencerenin açılmayacağı durumda sistemi gece devreye almak istiyorsanız sistemi ev modunda devreye alabilirsiniz. Evin içerisinde yürümek dahi (ayrıca hareket sensörünü etkinleştirir), izlenen kapı veya pencereler açılmadıkça alarmı etkinleştirmeyecektir. Ev modunda kontrol merkezini devreye almak için: Adım 1: 4 haneli şifreyi girin Adım 2: “Devreye Al Tuşu”na 3 saniye süreyle basın. Devreye al göstergesi, kontrol merkezinin ev modunda devreye alındığını göstermek için sabit olarak YANAR. Adım 3: Devreden çıkarmak için 4 haneli şifreyi girin.

Bu ayar, evden ayrıldığınızda kullanılır. Sistemi Uzak modunda devreye aldığınızda evi terk etmek için 45 saniyeniz olacaktır. 45 saniye sonra 1., 2., ve 3. alandaki tüm sensörler devreye alınır. Sensörlerin Devreye Al Uzak modundan etkinleştirilmesi 30 saniye giriş gecikmesine neden olur. 30 saniye giriş gecikmesi içerisinde geçerli bir şifre girilmezse alarm çalar. Uzak modunda kontrol merkezini devreye almak için: Adım 1: 4 haneli şifreyi girin Adım 2: “Devreye Al Tuşu”na iki kez basın. Devreye al göstergesi, kontrol merkezinin Uzak modunda devreye alındığını göstermek için sabit olarak YANAR. Adım 3: Devreden çıkarmak için 4 haneli şifreyi girin. Not: 4. alanda bir sensör etkinleştirilirse alarmı etkinleştirmez. 4. alan ayrılmış bir uyarı alanıdır sadece uyarı bip sesi çıkarır.188 Alarmın devreden çıkarılması: Sistem devreye alınmışken devreden çıkarmak için 4 haneli şifreyi girin. Geçerli bir şifre girildiğinde Devreye Al göstergesinin ışığı söner. Alarm etkinleştirilmişse alarmın sesini kapatmak için 4 haneli şifreyi girin. Geçerli şifrenin girilmesinin ardından giriş gecikmesi veya alarm durur. Yeşil güç göstergesi 3 saniye süreyle yanıp söner, bu durum normaldir. Alan alarmının atlanması: Bir alandaki sensörlerin geçici olarak alarmı tetiklemelerini önlemek istediğiniz özel durumlar olabilir. Bu durumda, kontrol merkezini devreye alırken bir alanı atlayabilirsiniz. Sistem devreden çıkarıldığında atlama ayarı silinir. Örnek: Bir pencereyi açık bırakmak isteyebilirsiniz ancak sistemi devreye almak için pencere sensörüne sahip alanı atlayabilir ve sistemi devreye almaya devam edebilirsiniz. Bu alan atlamadıkça kontrol merkezi devreye alınamaz. Bir alanı atlamak için: Adım 1: Atlamak istediğiniz “Alan Tuşu”na 3 saniye süreyle basın. 3 saniyenin ardından alan göstergesi, bu alanın atlanmak üzere ayarlandığını göstermek için sabit yanar. Adım 2: Sistemi devreye alın (Ev veya Uzak) Atlama ayarını silmek için alan tuşuna 3 saniye süreyle basın veya sistemi devreden çıkarın. Sistem durumu:

Kontrol merkezi, elektrik kesintisi durumunda 48 saate kadar pil desteği. Sistem piller olmadan çalışabilir ancak 4 adet AAA alkalin pil takılması önerilir. Yedek pillerin iyi durumda olduklarından emin olmak için kontrol merkezinde dâhili bir pil ekranı mevcuttur. Pilleri test etmek için: Adım 1: Tüm piller ve adaptör kontrol merkezine takılı olmalıdır. Adım 2: Adaptörü kontrol merkezinden çıkarın. Adım 3: Aşağıdaki bilgiye dayalı olarak yeşil güç göstergesini izleyerek pillerin durumunu belirleyin. Yeşil üç göstergesi > Yanıyor > Piller İyi Durumda Yeşil güç göstergesi > Yanıp Sönüyor > Piller zayıf, değiştirin Yeşil güç göstergesi > Yanmıyor > Piller bitmiş, değiştirin

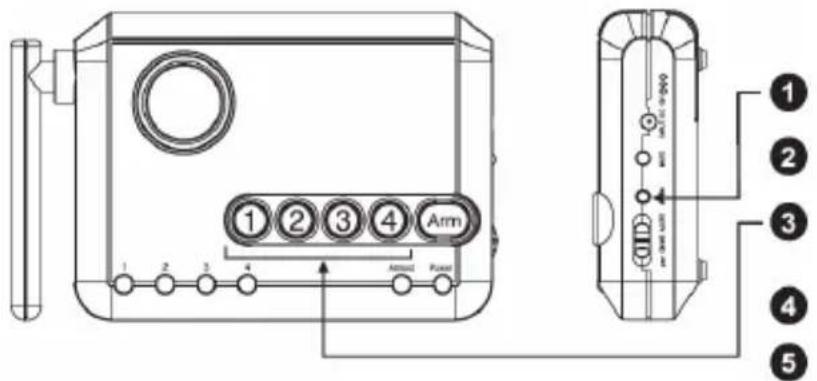

2) Şifrenin sıfırlanması

Şifrenin unutulması durumunda şifreyi varsayılan şifreye sıfırlayabilirsiniz, 1 2 3 4. Şifreyi sıfırlamak için: Adım 1: Adaptörü ve tüm pilleri çıkarın Adım 2: “Öğrenme Tuşu”nu basılı tutun ve adaptörü yerine takın (“Öğrenme Tuşu”na basmaya devam edin). Tüm 4 alan göstergesi yanana kadar bekleyin. “Öğrenme Tuşu”nu bırakın. Adım 3: 1. alan göstergesi yanıp sönmeye başlar. Bu geri yükleme işleminin tamamlanması 4 saat sürecektir. Adım 4: Tüm 4 alan göstergesi söndüğünde şifre geri yüklenmiş olacaktır. Şifre geri yükleme işlemi esnasında kontrol merkezini kullanmayın.189 Güvenlik önlemleri:

ELEKTRİK ÇARPMA RİSKİ

AÇMAYIN DİKKAT Elektrik çarpma riskini azaltmak için servis gerekli olduğunda bu ürün SADECE uzman bir teknisyen tarafından açılmalıdır. Bir sorun meydana geldiğinde ürünün elektrik ve diğer aygıtlarla olan bağlantısını kesin. Ürünü su veya neme maruz bırakmayın. Koruyucu Bakım: Ürünü sadece kuru bir bezle temizleyin. Temizlik solventleri veya aşındırıcılar kullanmayın. Garanti: Ürün üzerindeki değişiklikler veya modifikasyonlar ya da ürünün hatalı kullanılmasından kaynaklanan ürün hasarlarında garanti geçersizdir veya sorumluluk Kabul edilmez. Genel: Tasarımlar ve özellikler önceden haber verilmeksizin değiştirilebilir. Tüm logolar, markalar ve ürün adları ticari markalardır veya ilgili sahiplerinin kayıtlı ticari markalarıdır ve bundan dolayı böyle geçerlidir. Daha sonra kullanmak üzere bu kılavuzu ve ambalajı saklayın. Dikkat: Bu ürün bu işaretle işaretlenmiştir. Bu, eski elektrikli ve elektronik ürünlerin genel evsel atıklarla karıştırılmaması gerektiği anlamına gelmektedir. Bu ürünler için ayrı bir toplama sistemi mevcuttur. Bu ürün Avrupa Birliği'nin tüm üye devletleri için geçerli olan tüm ilgili yönetmelikler ve yönergelere uygun olarak üretilmiş ve tedarik edilmiştir. Aynı zamanda satıldığı ülkedeki geçerli şartnameler ve yönetmeliklere de uygundur. Talep edilmesi durumunda resmi belgelendirme sağlanabilir. Bu aşağıdakileri içerir ancak bunlarla sınırlı değildir: Uygunluk Beyanı (ve ürün kimliği), Malzeme Güvenliği Veri Sayfası, ürün test raporu. Lütfen destek için müşteri hizmetleri masamızla irtibat kurun: web sitesi aracılığıyla: http://www.nedis.com/en-us/contact/contact-form.htm e-posta aracılığıyla: [e-mail] telefonla: [phone] (mesai saatlerinde) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, THE NETHERLANDS (HOLLANDA)
