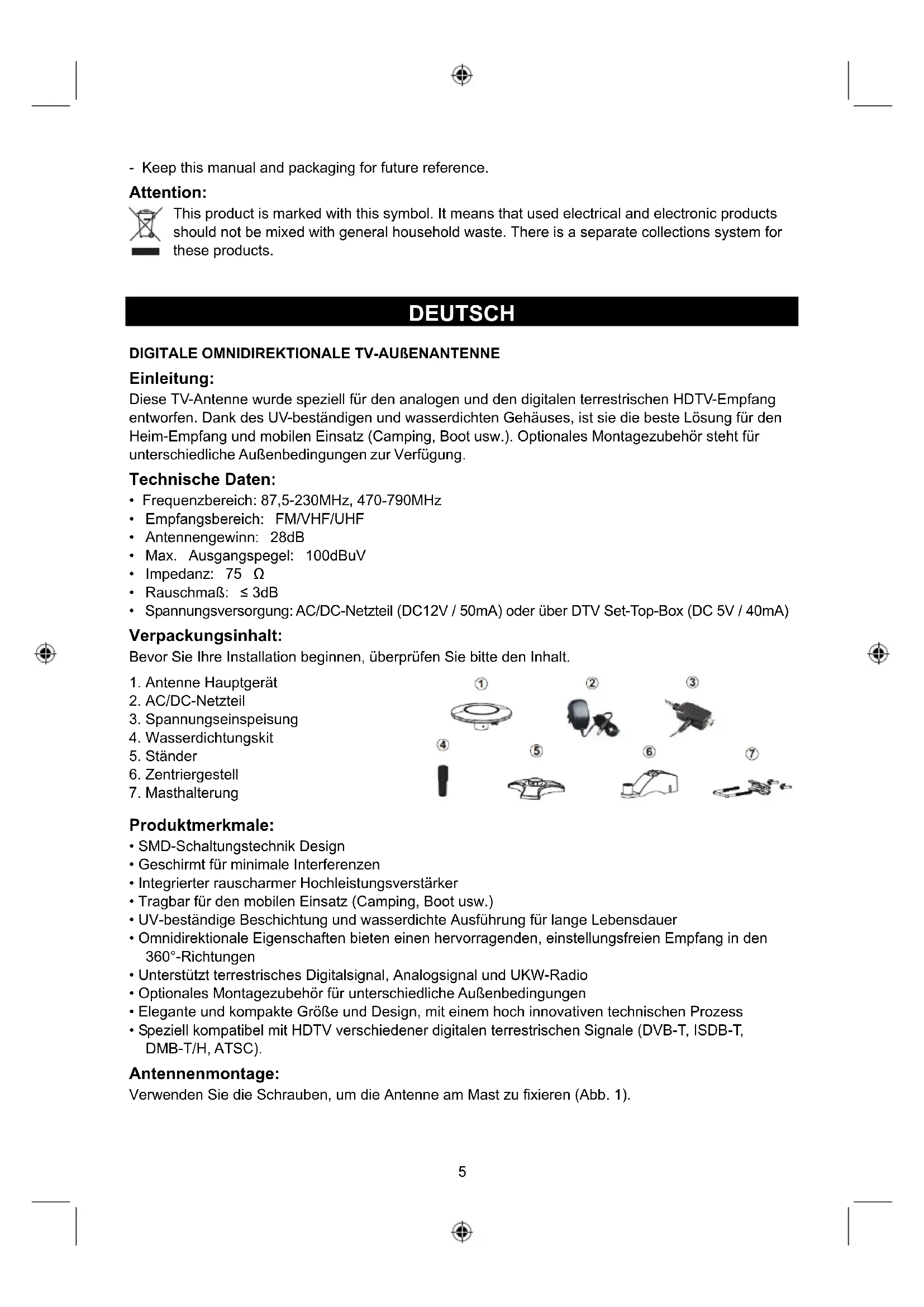

BEDIENUNGSANLEITUNG ANT 117KNL KONIG

Diese TV-Antenne wurde speziell für den analogen und den digitalen terrestrischen HDTV-Empfang entworfen. Dank des UV-beständigen und wasserdichten Gehäuses, ist sie die beste Lösung für den Heim-Empfang und mobilen Einsatz (Camping, Boot usw.). Optionales Montagezubehör steht für unterschiedliche Außenbedingungen zur Verfügung.

Technische Daten:

• Frequenzbereich: 87,5-230MHz, 470-790MHz
• Empfangsbereich: FM/VHF/UHF
• Antennengewinn: 28dB
• Max. Ausgangspegel: 100dBuV
- Impedanz: 75 Ω
• Rauschmaß: ≤ 3dB

- Spannungsversorgung: AC/DC-Netzteil (DC12V / 50mA) oder über DTV Set-Top-Box (DC 5V / 40mA)

Verpackungsinhalt:

Bevor Sie Ihre Installation beginnen, überprüfen Sie bitte den Inhalt.

1. Antenne Hauptgerät
2. AC/DC-Netzteil
3. Spannungseinspeisung
4. Wasserdichtungskit
5. Ständer
6. Zentriergestell
7. Masthalterung

• SMD-Schaltungstechnik Design
- Geschirmt für minimale Interferenzen
- Integrierter rauscharmer Hochleistungsverstärker
- Tragbar für den mobilen Einsatz (Camping, Boot usw.)
- UV-beständige Beschichtung und wasserdichte Ausführung für lange Lebensdauer
- Omnidirektionale Eigenschaften bieten einen hervorragenden, einstellungsfreien Empfang in den 360°-Richtungen
- Unterstützt terrestrisches Digitalsignal, Analogsignal und UKW-Radio
- Optionales Montagezubehör für unterschiedliche Außenbedingungen
- Elegante und kompakte Größe und Design, mit einem hoch innovativen technischen Prozess
- Speziell kompatibel mit HDTV verschiedener digitalen terrestrischen Signale (DVB-T, ISDB-T, DMB-T/H, ATSC).

Antennenmontage:

Verwenden Sie die Schrauben, um die Antenne am Mast zu fixieren (Abb. 1).

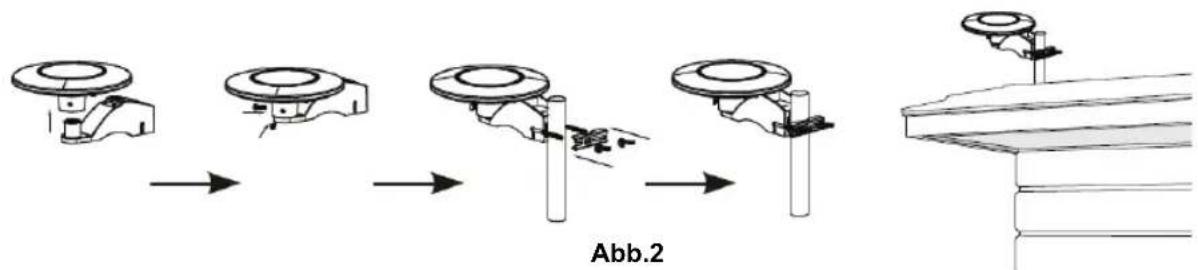

Verwenden Sie das Zentriergestell- und Masthalterungszubehör, um die Antenne am Mast zu fixieren (Abb. 2).


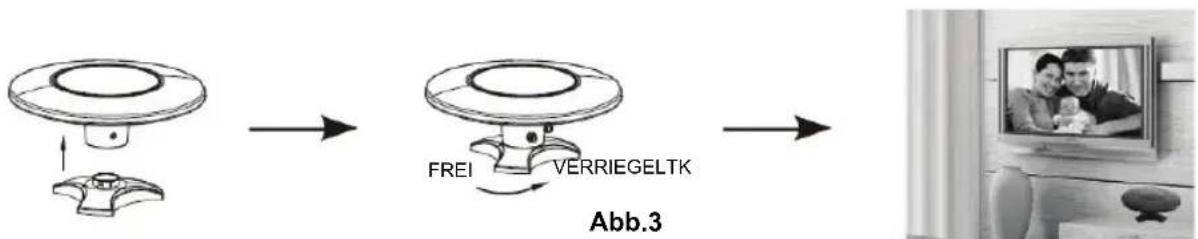

Verwenden Sie den Ständer, um die Antenne für den Gebrauch im Innenbereich auf dem Tisch zu stellen (Abb. 3).

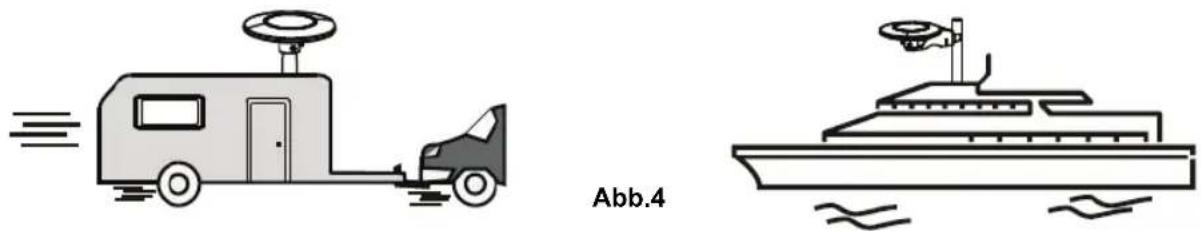

Für den mobilen Einsatz (Boot, Wohnwagen usw.) (Abb. 4).

Schließen Sie den "F"-Stecker des Koaxialkabels an die "F"-Buchse der Antenne an und schrauben Sie die Wasserdichtungskappe auf das Ende des angeschlossenen "F"-Steckers (Abb. 5).

F-Typ Stecker Verbindungsschraube Koaxialkabel Wasserdichtungskit

Fig.5
Wasserdichtungskappe

skappe

Installation:

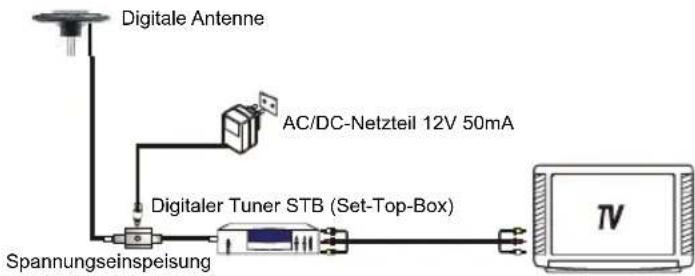

Installation über ein separates AC/DC-Netzteil:

Digitale Antenne AC/DC-Netzteil 12V 50mA Digitaler Tuner STB (Set-Top-Box) Spannungseinspeisung TV

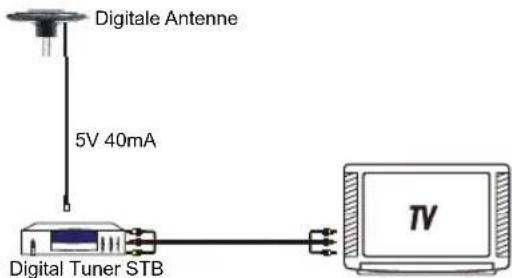

Installation über eine DTV Set-Top-Box:

Digitale Antenne 5V 40mA Digital Tuner STB TV

Hinweis: Nachdem die Antennenmontage und Installation abgeschlossen sind, bitte richten Sie die Antenne auf ihre beste Position auf, um das klarste TV-Bild zu empfangen. Dann fixieren Sie die Antenne. Verlegen Sie das Koaxialkabel sicher.

Bedienungsanleitung:

Für den besten Empfang, überprüfen Sie bitte die folgenden Bedingungen:

1. Halten Sie die Antenne von den Störquellen fern - halten Sie die Antenne von den Geräten mit großem Stromverbrauch, wie Klimaanlagen, Aufzüge, Haartrockner, Mikrowellengeräte usw. fern.

2. Stellen Sie die Antenne in der Nähe von Fenstern auf, wenn die Antenne in einem Innenraum verwendet wird.

3. Installieren Sie die Antenne so hoch wie möglich. Beim digitalen terrestrischen Empfang; wenn es einige Unterbrechungen zwischen der Antenne und dem Sendeturm gibt, könnte dies zu dem vorübergehenden Signalverlust führen. Wenn die Antenne so hoch wie möglich installiert wird, werden diese Unterbrechungen reduziert.

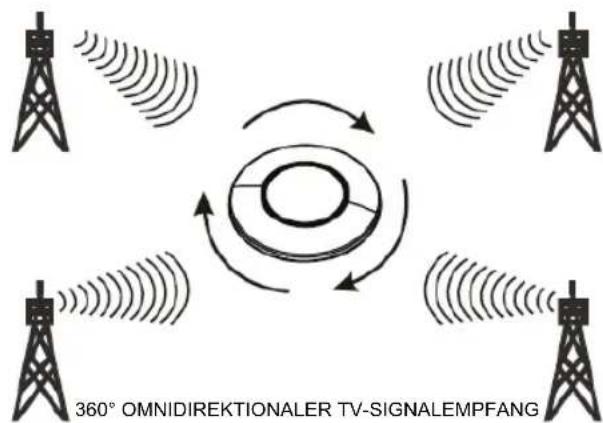

360° OMNIDIREKTIONALER TV-SIGNALEMPFANG

Sicherheitsvorkehrungen:

VORSICHT STROMSCHLAGGEFAHR NICHT ÖFFNEN

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

• Design und technische Daten können ohne vorherige Ankündigung geändert werden.
• Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.
• Diese Bedienungsanleitung wurde sorgfältig verfasst. Dennoch können daraus keine Rechte und Pflichten hergeleitet werden. König Electronic haftet nicht für mögliche Fehler in dieser Bedienungsanleitung oder deren Folgen.
• Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
