ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ANT 117KNL KONIG

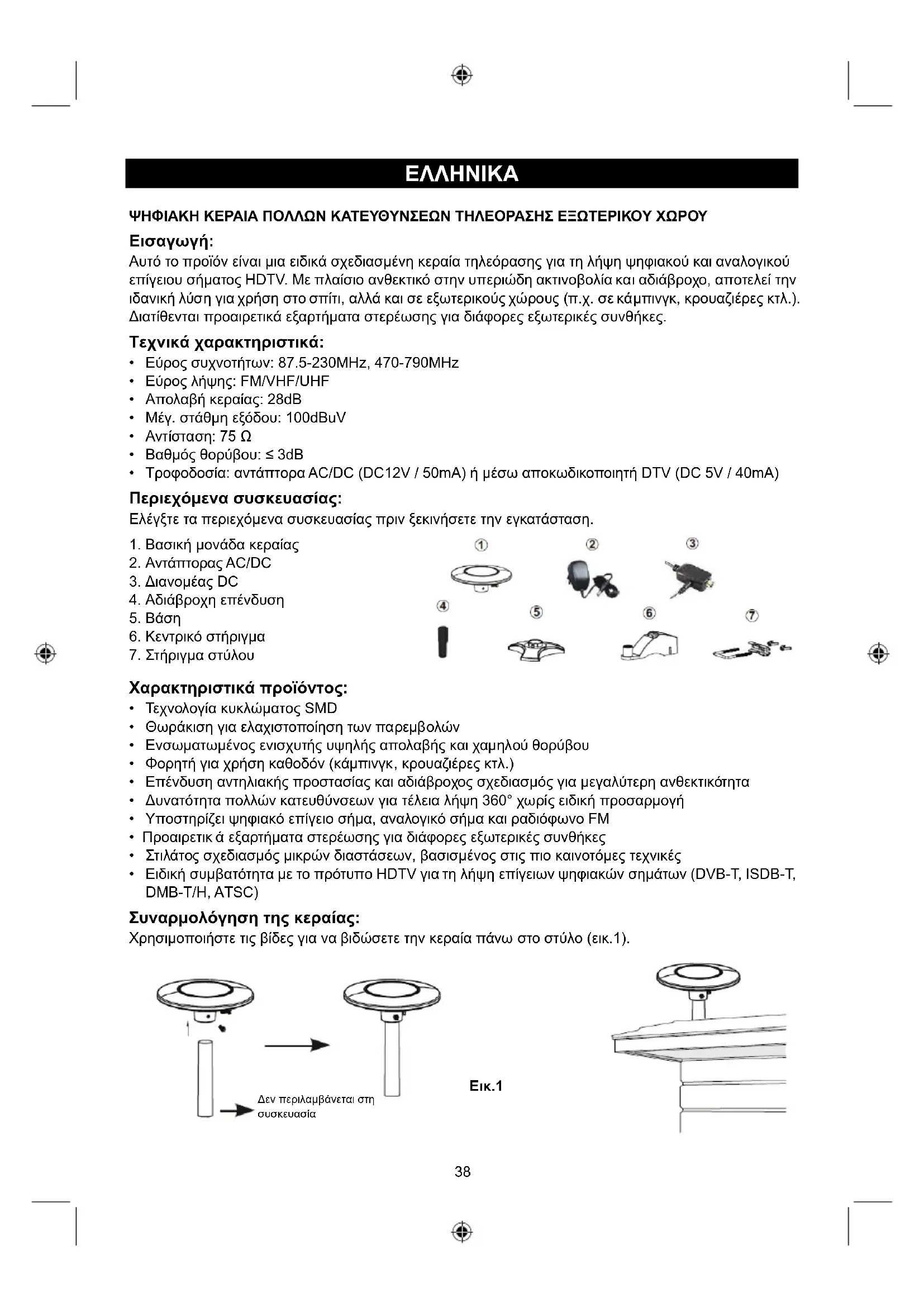

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ (σελ. 38)

Κεραία κάμπινγκ

ΨΗΦΙΑΚΗ ΚΕΡΑΙΑ ΠΟΛΛΩΝ ΚΑΤΕΥΘΥΝΣΕΩΝ ΤΗΛΕΟΡΑΣΗΣ ΕΞΩΤΕΡΙΚΟΥ ΧΩΡΟΥ

Εισαγωγή:

Αυτό το προϊόν είναι μια ειδικά σχεδιασμένη κεραία τηλεόρασης για τη λήψη ψηφιακού και αναλογικού επίγειου σήματος HDTV. Με πλαίσιο ανθεκτικό στην υπεριώδη ακτινοβολία και αδιάβροχο, αποτελεί την ιδανική λύση για χρήση στο σπίτι, αλλά και σε εξωτερικούς χώρους (π.χ. σε κάμπινγκ, κρουαζιέρες κτλ.). Διατίθενται προαιρετικά εξαρτήματα στερέωσης για διάφορες εξωτερικές συνθήκες.

Τεχνικά χαρακτηριστικά:

• Εύρος συχνοτήτων: 87.5-230MHz, 470-790MHz
• Εύρος λήψης: FM/VHF/UHF
• Απολαβή κεραίας: 28dB
• Μέγ. στάθμη εξόδου: 100dBuV
• Αντίσταση: 75 Ω
• Βαθμός θορύβου: ≤ 3dB
• Τροφοδοσία: αντάπτορα AC/DC (DC12V / 50mA) ή μέσω αποκωδικοποιητή DTV (DC 5V / 40mA)

Περιεχόμενα συσκευασίας:

Ελέγξτε τα περιεχόμενα συσκευασίας πριν ξεκινήσετε την εγκατάσταση.

1. Βασική μονάδα κεραίας
2. Αντάπτορας AC/DC
3. Διανομέας DC
4. Αδιάβροχη επένδυση
5. Báση
6. Κεντρικό στήριγμα
7. Στήριγμα στύλου

Χαρακτηριστικά προϊόντος:

• Τεχνολογία κυκλώματος SMD
• Θωράκιση για ελαχιστοποίηση των παρεμβολών
- Ενσωματωμένος ενισχυτής υψηλής απολαβής και χαμηλού θορύβου
• Φορητή για χρήση καθοδόν (κάμπινγκ, κρουαζιέρες κτλ.)
- Επένδυση αντηλιακής προστασίας και αδιάβροχος σχεδιασμός για μεγαλύτερη ανθεκτικότητα
• Δυνατότητα πολλών κατευθύνσεων για τέλεια λήψη 360° χωρίς ειδική προσαρμογή
- Υποστηρίζει ψηφιακό επίγειο σήμα, αναλογικό σήμα και ραδιόφωνο FM
• Προαιρετικ ά εξαρτήματα στερέωσης για διάφορες εξωτερικές συνθήκες
• Στιλάτος σχεδιασμός μικρών διαστάσεων, βασισμένος στις πιο καινοτόμες τεχνικές
- Ειδική συμβατότητα με το πρότυπο HDTV για τη λήψη επίγειων ψηφιακών σημάτων (DVB-T, ISDB-T, DMB-T/H, ATSC)

Συναρμολόγηση της κεραίας:

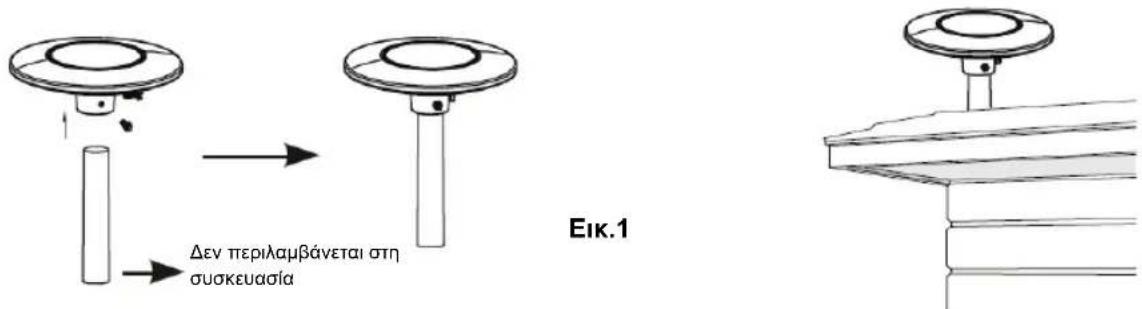

Χρησιμοποιήστε τις βίδες για να βιδώσετε την κεραία πάνω στο στύλο (εικ.1).

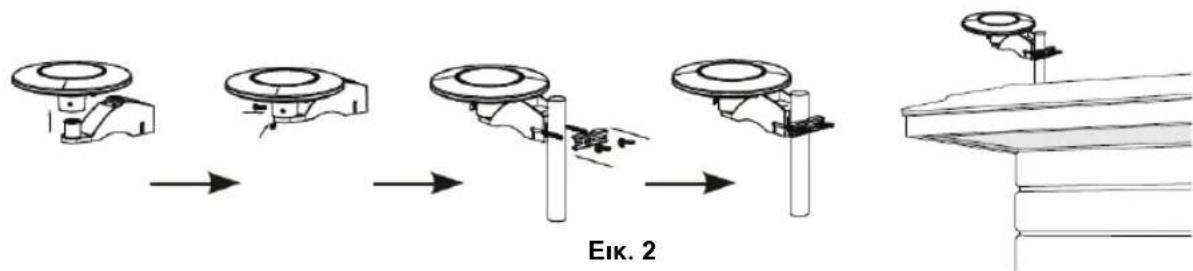

Χρησιμοποιήστε το κεντρικό στήριγμα και τα στηρίγματα στύλου για να στερεώσετε την κεραία στο στύλο (εικ. 2).

Eik. 2

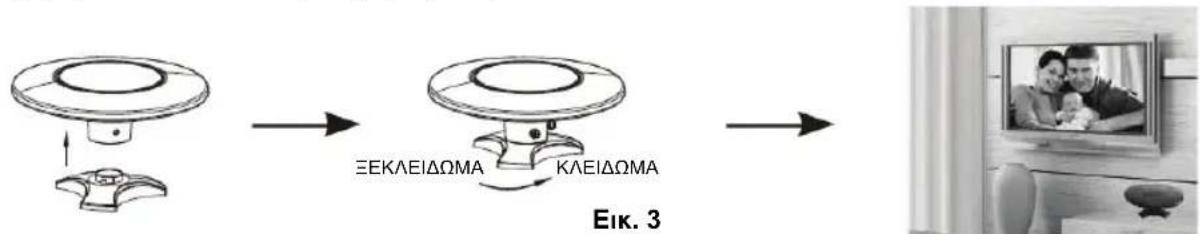

Χρησιμοποιήστε τη βάση για να τοποθετήσετε την κεραία σε όρθια θέση στο τραπέζι όταν τη χρησιμοποιείτε σε εσωτερικό χώρο (εικ. 3).

ΕΙΚ. 3 ΞΕΚΛΕΙΔΩΜΑ ΚΛΕΙΔΩΜΑ

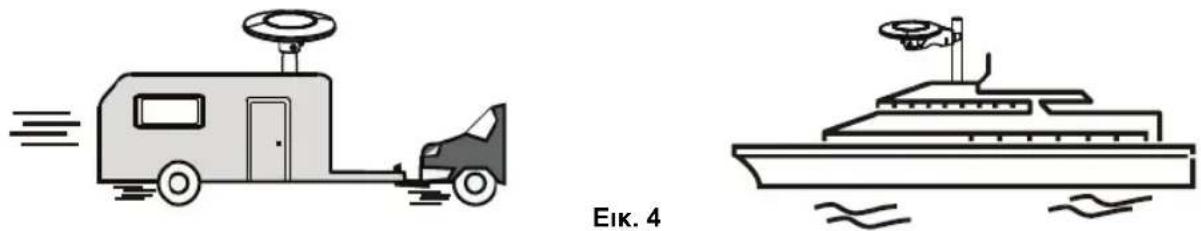

Για χρήση καθοδόν (πλοίο, τροχόσπιτο κτλ.) (εικ. 4).

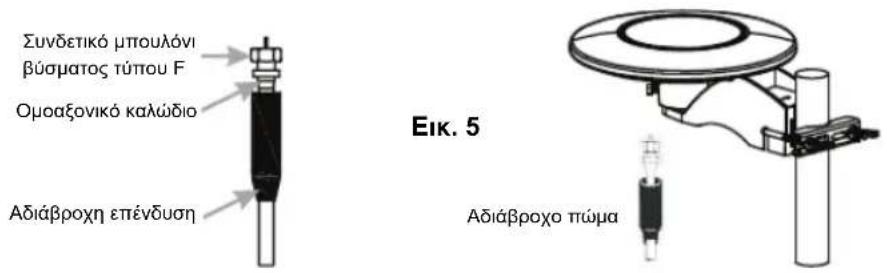

Συνδέστε το αρσενικό βύσμα «F» του οροαξονικού καλωδίου στο θηλυκό βύσμα «F» της κεραίας και βιδώστε το αδιάβροχο πώμα στο άκρο του συνδεμένου βύσματος «F» (εικ. 5).

Συνδετικό μπουλόνι βύσματος τύπου F Ομοαξονικό καλώδιο Αδιάβροχη επένδυση Eik. 5 Αδιάβροχο πώμα

Εγκατάσταση:

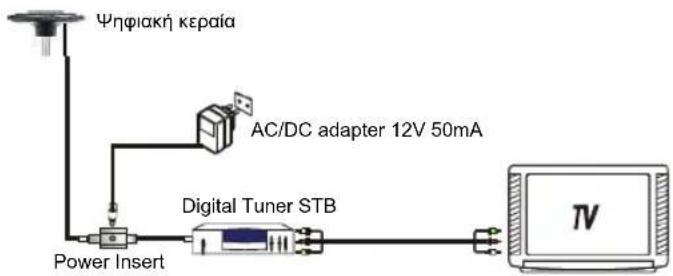

Εγκατάσταση μέσω ξεχωριστού αντάπτορα AC/DC:

Ψηφιακή κεραία AC/DC adapter 12V 50mA Digital Tuner STB Power Insert TV

Εγκατάσταση μέσω αποκωδικοποιητή DTV:

Ψηφιακή κεραία 5V 40mA Ψηφιακός δέκτης STB TV

Σημείωση: Μετά τη συναρμολόγηση και εγκατάσταση της κεραίας, ρυθμίστε την κεραία στην κατάλληλη θέση για τη λήψη όσο το δυνατόν καθαρότερου τηλεοπτικού σήματος. Στη συνέχεια στερεώστε την κεραία. Δώστε προσοχή στη θέση του ομοαξονικού καλωδίου για λόγους ασφάλειας.

Οδηγίες χρήσης:

Για την επίτευξη όσο το δυνατόν καλύτερης λήψης ελέγξτε τις παρακάτω συνθήκες:

1. Κρατήστε την κεραία μακριά από πηγές παρεμβολής. Κρατήστε την κεραία μακριά από μεγάλες συσκευές υψηλής κατανάλωσης, όπως π.χ. κλιματιστικά, ασανσέρ, πιστολάκια, φούρνοι μικροκυμάτων κτλ.
2. Τοποθετήστε την κεραία κοντά σε κάποιο παράθυρο όταν τη χρησιμοποιείτε σε εσωτερικό χώρο.
3. Ταποθετήστε την κεραία σε όσο το δυνατόν υψηλότερο σημείο. Σε περίπτωση παρεμβολών μεταξύ της κεραίας και του πύργου μετάδοσης κατά τη λήψη επίγειου ψηφιακού σήματος ενδέχεται να προκληθεί προσωρινή απώλεια σήματος. Τοποθετώντας την κεραία σε όσο το δυνατόν υψηλότερο σημείο, μειώνεται το ενδεχόμενο παρεμβολής.

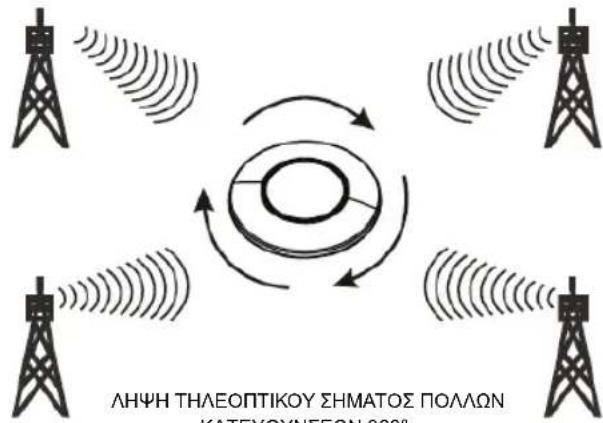

ΛΗΨΗ ΤΗΛΕΟΠΤΙΚΟΥ ΣΗΜΑΤΟΣ ΠΟΛΛΩΝ ΚΑΤΕΧΟΥΝΣΕΩΝ 260°

Οδηγίες ασφαλείας:

ΠΡΟΣΟΧΗ ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΛΗΣΑΣ ΜΗΝ ΑΝΟΓΕΤΕ

Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί MONO από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Συντήρηση:

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Εγγύηση:

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

Γενικά:

- Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση.

• Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια.
• Autó to εγχειρίδιο συντάχτηκε με προσοχή. Ωστόσο, δεν προκύπτουν δικαιώματα. Η König Electronic δεν φέρει καμία ευθύνη για σφάλμα σε autó to εγχειρίδιο ή στις συνέπειές τους.
• Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.

Προσοχή:

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.
