BRUKSANVISNING ANT 117KNL KONIG

Medfølger ikke i pakken

Fig.1

Dette er en spesialdesignet TV-antenne for digitalt og analogt bakkenett med HDTV kringkastingsmottak. Med ett anti-UV- og vanntett etui er antennen den beste løsningen for mottak hjemme og mobilt bruk (camping, ombord båt, osv.). Valgfritt monteringstilbehør er tilgjengelig for ulike utendørsforhold.

Teknisk data:

• Frekvensrekkevidde: 87.5-230MHz, 470-790MHz
• Mottaksrekkevidde: FM/VHF/UHF
- Antenne-gain: 28dB
• Maks. utgangsnivå: 100dBuV
- Impedans: 75 Ω
• Støyfigur: ≤ 3dB
- Strømforsyning: AC/DC-adapter (DC12V / 50mA) eller via DTV set-top-boks (DC 5V / 40mA)

Inkludert i pakken:

Før du starter installasjonen, vennligst kontroller innholdet.

1. Antenne, hovedenhet
2. AC/DC-strømadapter
3. DC-fordeler
4. Vanntett plugg
5. Ståstativ
6. Sentermontering
7. Mastbrakett

• SMD-krets-teknologidesign
- Skjermet for minimal interferens
- Innebygd høy-gain og lav-støyforsterker
• Bærbar for mobilt bruk (camping, ombord båt, osv.)
- Anti-UV-belegg og vanntett design for holdbarhet
- Rundtstrålende egenskaper gir fantastisk mottak uten justeringer i 360° retninger
- Støtter digitale bakkenettsignal, analoge signaler og FM-radio

• Valgfritt monteringstilbehør for ulike utendørsforhold
- Stilfull og kompakt størrelse med en svært innovativ teknikkprosess
- Spesielt kompatibel med HDTV av ulike digitale bakkenett-signaler. (DVB-T; ISDB-T; DMB-T/H; ATSC).

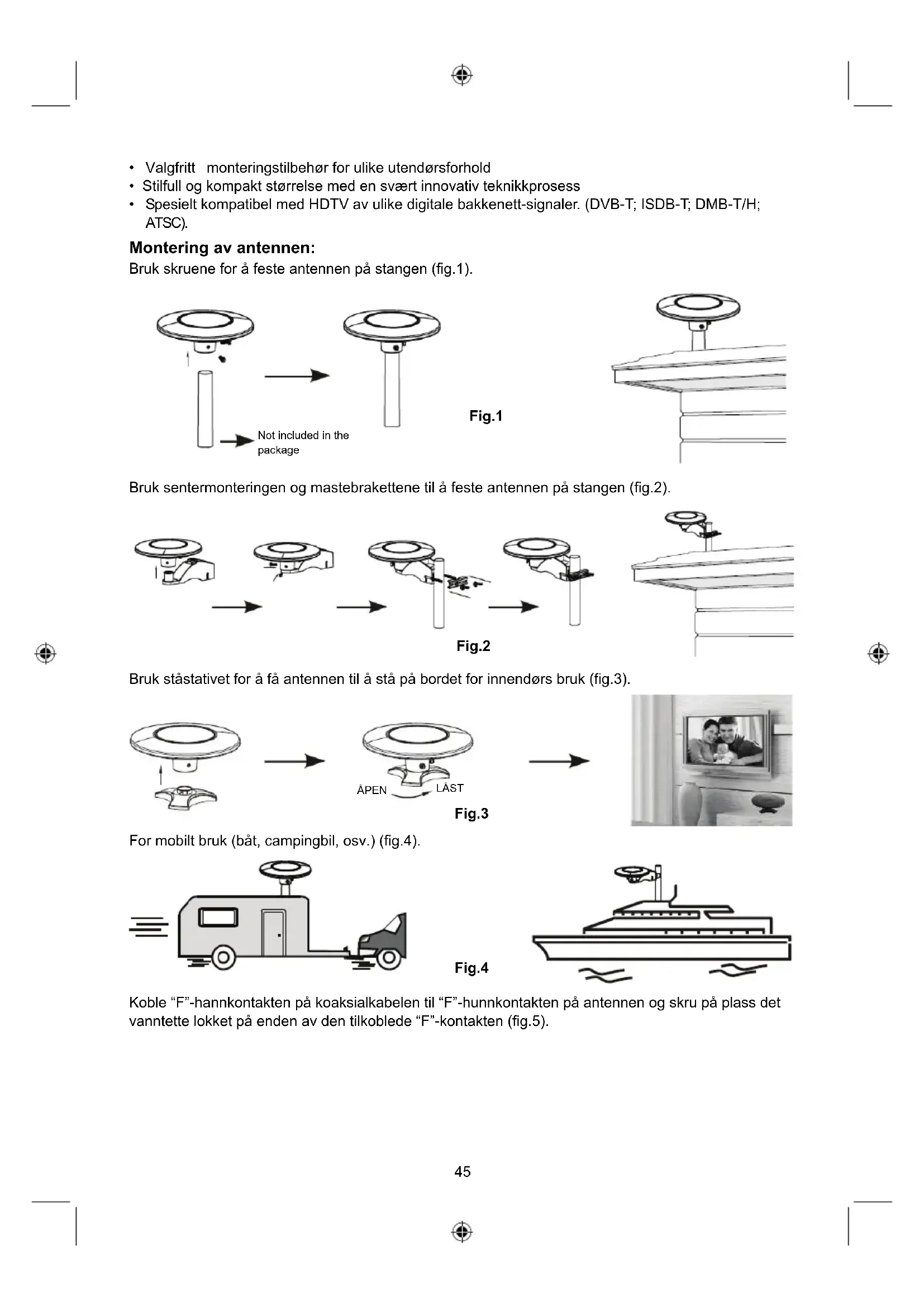

Bruk skruene for å feste antennen på stangen (fig.1).

Bruk sentermonteringen og mastebrakettene til å feste antennen på stangen (fig.2).

Fig.2

Bruk ståstativet for å få antennen til å stå på bordet for innendørs bruk (fig.3).

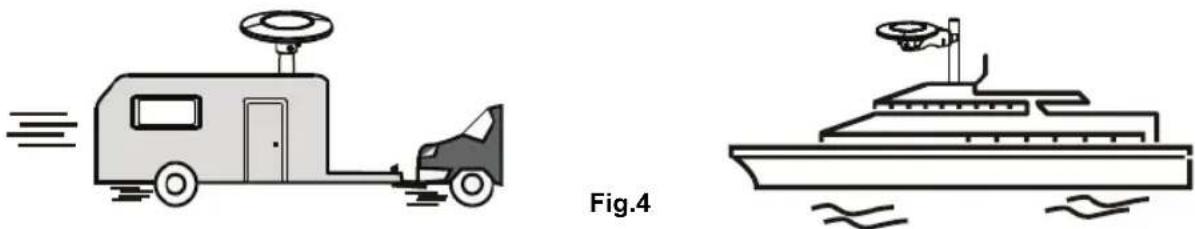

For mobilt bruk (båt, campingbil, osv.) (fig.4).

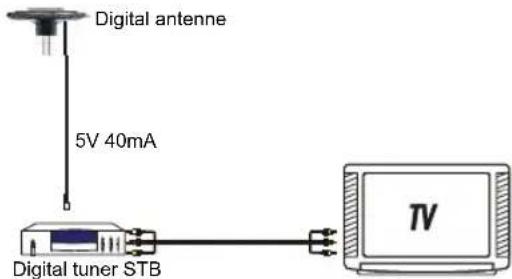

Installasjon via DTV set-top-boks:

Digital antenna 5V 40mA Digital tuner STB TV

Merknad: Etter at du har montert antennen og fullført installasjonen, vennligst juster antennen slik at den mottar det skarpeste TV-bildet. Fest deretter antennen slik at kvaliteten vedvarer. Dekk til koaksialkabelen av sikkerhetsmessige hensyn.

Driftsinstruksjoner:

For best mulig mottak, vennligst kontroller følgende forhold:

1. Hold antennen unna støykilder – hold antennen unna store strømforbruksenheter, slik som klimaanlegg, heiser, hårtørkere, mikrobølgeovner, osv.
2. Plasser antennen nær vinduer når den brukes i et innendørsmiljø.
3. Installer antennen så høyt som mulig. I mottak for digitale bakkenett; dersom det er noen avskjæringer mellom antennen og overføringstårnet vil det resultere i et midlertidig signaltap. Dersom antennen installeres så høyt som mulig vil disse avskjæringene reduseres.

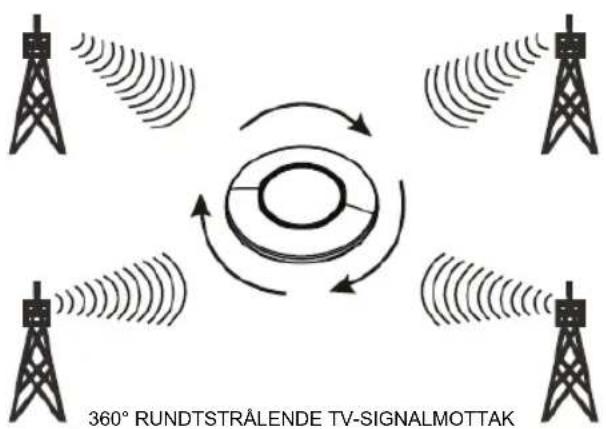

360° RUNDTSTRÄLENDE TV-SIGNALMOTTAK

For å redusere faren for strømstøt, skal dette produktet BARE åpnes av en autorisert tekniker når vedlikehold er nødvendig. Koble produktet fra strømmen og annet utstyr dersom et problem oppstår. Ikke utsett produktet for vann eller fuktighet.

Vedlikehold:

Rens bare med en tørr klut. Ikke bruk rensemidler eller skuremidler.

Garanti:

Ingen garanti eller erstatningsansvar aksepteres ved endringer og modifiseringer av produktet eller skade forårsaket av uriktig bruk av dette produktet.

Generelt:

• Utforming og spesifikasjoner kan endres uten forhåndsvarsel.
• Alle logoer, merker og produktnavn er varemerker eller registrerte varemerker til de respektive eierne, og skal behandles som dette.
• Denne manualen ble laget med omhu. Imidlertid kan ingen rettigheter utledes. König Electronic kan ikke ta ansvar for eventuelle feil i denne manualen eller konsekvenser som følger.
• Behold denne veiledningen og innpakningen for fremtidig referanse.

Forsiktig:

Dette produktet er markert med dette symbolet. Det betyr at brukte elektriske og elektroniske produkter ikke må blandes med vanlig husholdningsavfall. Det finnes egne innsamlingssystem for slike produkter.
