MANUAL DE UTILIZARE ANT 117KNL KONIG

Antenă mobilă pentru camping

Această antenă TV este special concepută pentru a recepționa transmisiile HDTV terestre, digitale și analogice. Având o carcasă impermeabilă și rezistentă la UV, este cea mai bună soluție pentru recepția transmisiilor la domiciliu și în camping (camping, plimbări cu barca etc.). Accesorii de fixare optionale sunt disponibile pentru diferitele condiții exterioare.

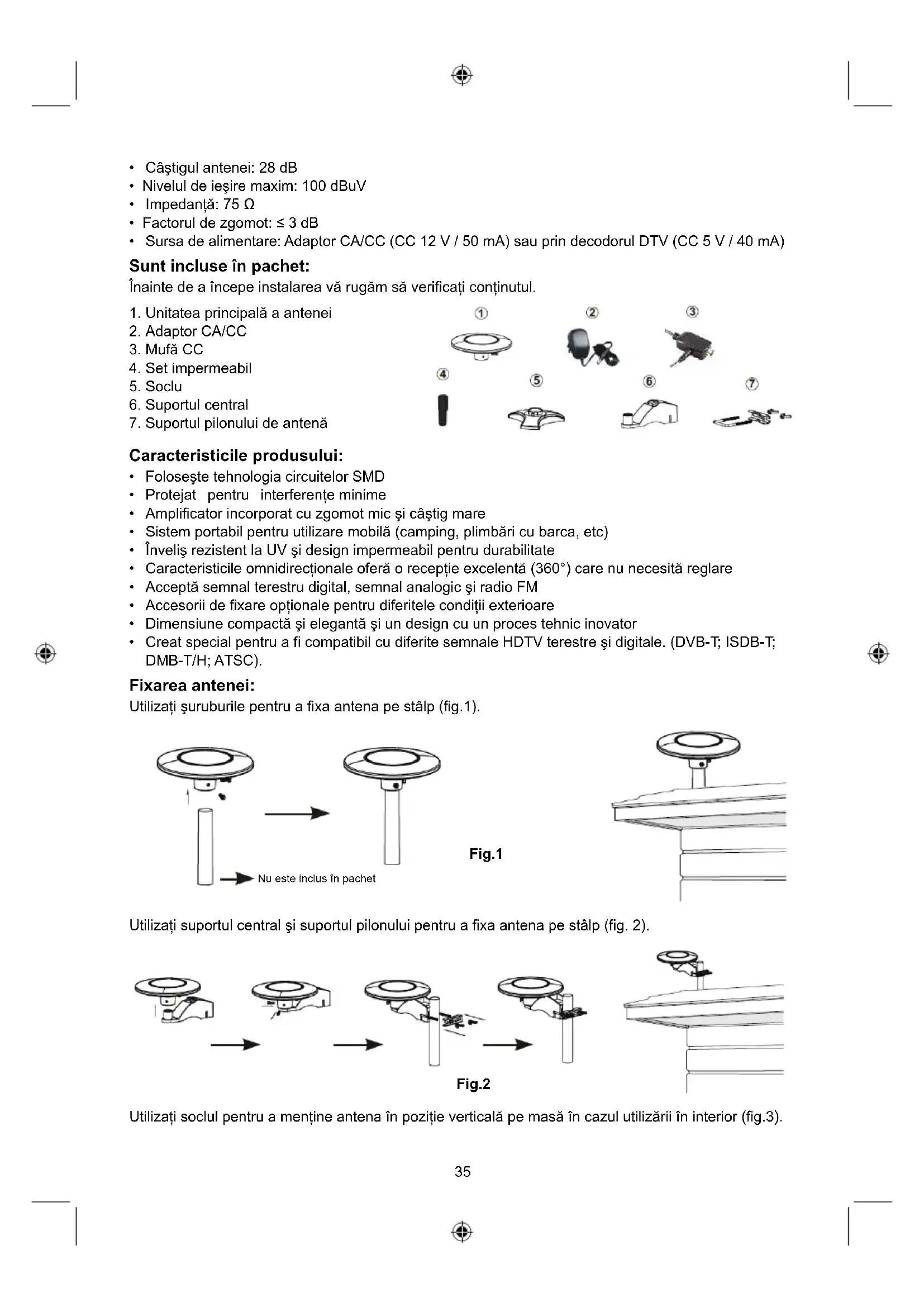

Specificații tehnice:

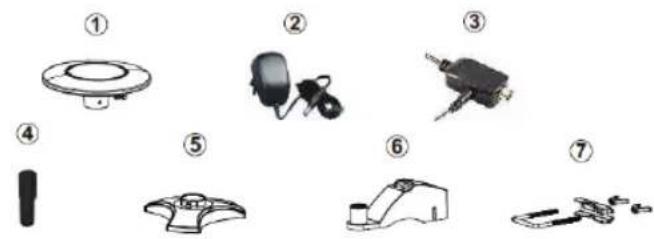

Sunt incluse în pachet:

Înainte de a începe instalarea vă rugăm să verificați continutul.

1. Unitatea principală a antenei
2. Adaptor CA/CC
3. Mufă CC
4. Set impermeabil
5. Soclu
6. Suportul central
7. Suportul pilonului de antenă

Caracteristicile produsului:

• Foloseşte tehnologia circuitelor SMD
- Protejat pentru interferente minime
- Amplificator incorporat cu zgomot mic și câștig mare
- Sistem portabil pentru utilizare mobilă (camping, plimbări cu barca, etc)
- Înveliş rezistent la UV și design impermeabil pentru durabilitate
- Caracteristicile omnidirectionale oferă o recepție excelentă (360°) care nu necesită reglare
- Acceptă semnal terestru digital, semnal analogic și radio FM
- Accesorii de fixare opționale pentru diferitele condiții exterioare
- Dimensiune compactă și elegantă și un design cu un proces tehnic inovator
- Creat special pentru a fi compatibil cu diferite semnale HDTV terestre și digitale. (DVB-T; ISDB-T; DMB-T/H; ATSC).

Fixarea antenei:

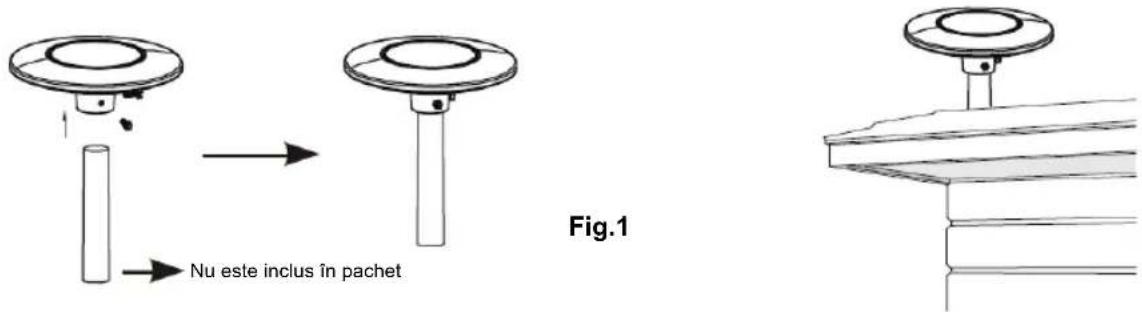

Utilizați şuruburile pentru a fixa antena pe stâlp (fig.1).

Nu este inclus în pachet Fig.1

Utilizați suportul central și suportul pilonului pentru a fixa antena pe stâlp (fig. 2).

Utilizați soclul pentru a mentine antena în poziție verticală pe masă în cazul utilizării în interior (fig.3).

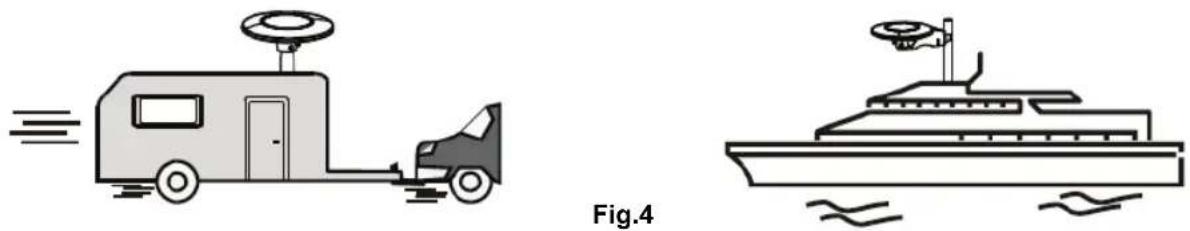

Pentru utilizare mobilă (barcă, rulotă etc.) (fig.4).

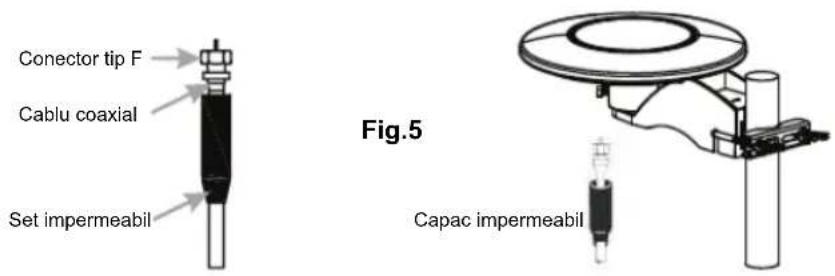

Conectați conectorul masculin “F” al cablului coaxial la conectorul feminin “F” al antenei și înșurubați capacul impermeabil la capătul conectorului “F” conectat (fig.5).

Conector tip F Cablu coaxial Set impermeabil Fig.5 Capac impermeabil

Instalare:

Instalarea printr-un adaptor CA/CC separat:

Instalare prin decodor DTV

Antena digitală 5V 40mA Tuner digital STB TV

Observație: După ce se încheie instalarea și fixarea antenei, vă rugăm să fixați antena în cea mai bună poziție pentru a recepționa cea mai bună imagine TV. Apoi fixați antena. Aranjați cablul coaxial pentru siguranță.

Instrucțiuni de funcționare:

Pentru cea mai bună recepție, vă rugăm să verificați următoarele condiții:

1. Păstrați antena departe de surse de interferență – păstrați antena departe de dispositive care consumă mult curent precum aparatele de aer condiționat, elevatoare, uscătoare de păr și cuptoare cu microunde etc.
2. Plasați antena lângă o fereastră atunci când aceasta este utilizată în interior.
3. Instalați antena cât mai sus posibil. În cazul recepției terestre digitale, dacă există interferențe între antenă și turnul de transmisie, poate avea loc o pierdere temporară a semnalului. Deci, dacă antena este instalată cât mai sus posibil, aceste interferențe vor fi reduse.

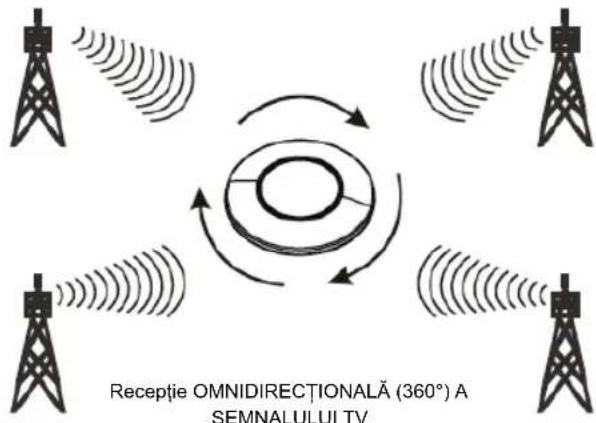

Receptie OMNIDIRECTIONALĂ (360°) A SEMNALULUI TV

Măsuri de siguranță:

Pentru a se reduce pericolul de electrocutare, acest produs va fi desfăcut NUMAI de către un tehnician avizat, când este necesară depanarea. Deconectați produsul de la priza de rețea sau alte echipamente în cazul aparitiei unei probleme. Nu expuneti produsul apei sau umezelii.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenti de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

• Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă.
• Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.
• Acest manual a fost conceput cu atenție. Cu toate acestea, nu se pot oferi drepturi pe baza sa. König Electronic nu acceptă răspunderea pentru nicio eroare din acest manual sau consecințele ce decurg din acestea.
• Păstrați acest manual și ambalajul pentru consultări ulterioare.

Atentie:

Pe acest produs se află acest marcaj. Acesta semnifică faptul că produsele electrice și electronice nu trebuie eliminate odată cu gunoiul menajer. Aceste produse au un sistem separat de colectare.
