NÁVOD K OBSLUZE ANT 117KNL KONIG

Jedná se o speciálně navrženou TV anténu pro příjem digitálního a analogového pozemního HDTV vysílání. S pouzdrem odolným proti vodě a UV záření je anténa nejlepším řešením pro domácí příjem a mobilní použití (při kempování a plavbě na člunu atd.) Volitelné montážní příslušenství je k dispozici pro různé venkovní aktivity.

Technická data:

• Frekvenční rozsah: 87.5-230MHz, 470-790MHz
- Rozsah příjmu: FM/VHF/UHF
• Zisk antény: 28dB
- Maximální výstupní úroveň: 100dBuV
- Impedance: 75 Ω
- Šumové číslo: ≤ 3dB
- Napájení: AC/DC adaptér (DC12V / 50mA) nebo prostřednictvím DTV set-top boxu (DC 5V / 40mA)

Součástí balení:

Před tím, než začnete instalaci, zkontrolujte prosím obsah balení.

1. Hlavní jednotka antény
2. AC/DC napájecí adaptér
3. DC napájecí výhybka
4. Vodotěsná souprava
5. Středový stojan
6. Montážní konzole
7. Příslušenství k upevnění antény ke stožáru

• SMD elektronické obvody
- Odstínění pro minimalizaci rušení

• Vestavěný zesilovač s velkým ziskem a nízkým šumovým číslem.
• Přenosná pro mobilní použití (kempování, plavba na člunu atd.)
• Pouzdro odolné proti vodě a UV záření prodlužuje životnost antény.
• Všesměrovost antény zajištuje výborný přijem signálu v rozsahu 360° bez nutnosti dalšího nastavení.
• Podporuje digitální pozemský signál, analogový signál a rádiové frekvence FM.
• Volitelné montážní příslušenství pro různé varianty venkovní montáže.
• Inovativní provedení elektronických obvodů, stylový design a kompaktní velikost.
• Kompatibilní také s HDTV digitálním pozemním vysíláním. (DVB-T; ISDB-T; DMB-T/H; ATSC).

Upevňování antény:

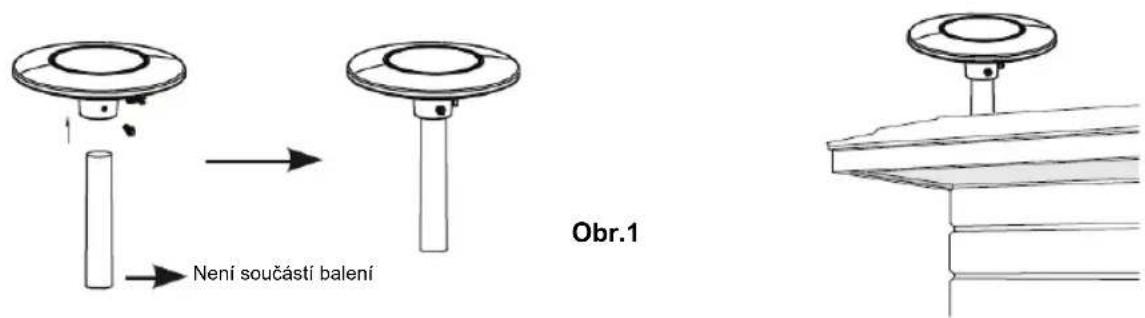

Použijte šrouby pro upevnění antény na stožár (obr.1).

Není součástí balení Obr.1

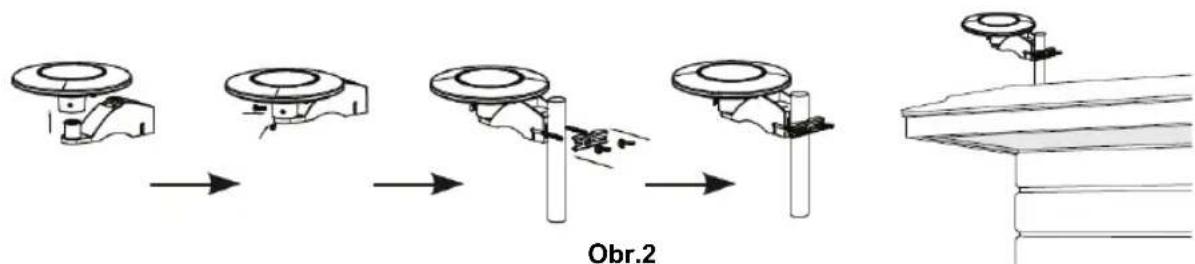

Pro připevnění antény ke stožáru použijte montážní konzolu a příslušenství pro upevnění antény. (obr.2).


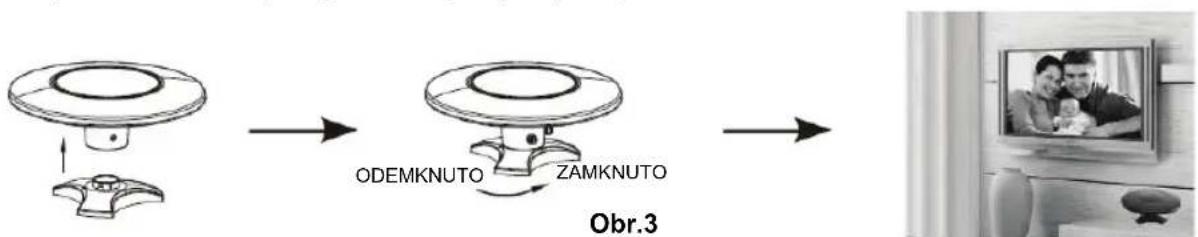

Pro použití v interiéru použijte středový stojan. (obr.3).

Pro mobilní použití (člun, karavan atd.) (obr.4).

Připojte zástrčku "F" konektoru koaxiálního kabelu k zásuvce "F" konektoru antény, dotáhněte převlečnou matici konektoru a přetáhněte vodotěsnou krytku až na konec připojeného "F" konektoru (obr.5.).

Spojovací šroub typu F Koaxiální kabel Vodotěsná souprava Obr.5 Vodotěsná krytka

Instalace:

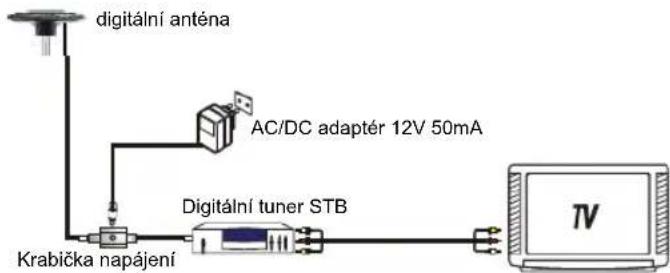

Instalace přes samostatný adaptér AC/DC:

digitální anténa AC/DC adaptér 12V 50mA Digitální tuner STB Krabička napájení TV

Instalace přes DTV set-top box:

digitální anténa 5V 40mA Digitální tuner STB TV

Poznámka: Jakmile dokončíte montáž antény, nastavte anténu do nejlepší pozice tak, aby přijímala co nejlepší televizní obraz. Poté anténu upevněte a zabezpečte vedení koaxiálního kabelu.

Provozní pokyny:

Pro nejlepší přijem prosím zkontrolujte následující podmínky:

1. Udržujte anténu daleko od rušivých zdrojů – umístěte anténu co nejdál od velkých zařízení náročných na energii, jako např. klimatizací, výtahů, vysoušečů vlasů a mikrovlných trub.
2. Při použití antény v interiéru ji umístěte v blízkosti oken.
3. Anténu instalujte co nejvýše. Pokud jsou v trase příjmu digitálního pozemního signálu nějaké překážky mezi anténou a vysílačem, může dojít ke krátkodobé ztrátě signálu. Instalací do větší výšky bude redukována možnost ztráty signálu.

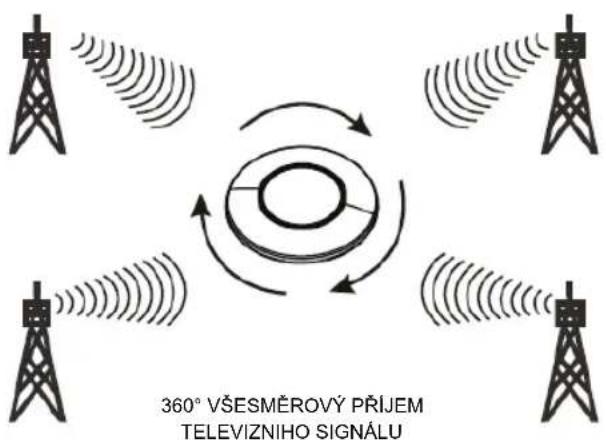

360° VŠESMĚROVÝ PŘÍJEM TELEVIZNIHO SIGNÁLU

Bezpečnostní opatření:

UPOZORNĚNÍ NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM ÓPPNA INTE

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Obecné upozornění:

• Design a specifikace výrobku mohou být změněny bez předchozího upozornění.
• Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.
• Prestože manuál byl zpracován s maximalní péčí, tiskové chyby nejsou vyloučeny. Konig Electronic nepřebírá zodpovědnost za za škody vzniklé v souvislosti s chybami v manuálu.
• Pro budoucí použití uschovejte tento návod a obal.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná střediska.
