MANUAL DE USUARIO ANT 117KNL KONIG

ANTENA DIGITAL DE TV OMNIDIRECCIONAL PARA EXTERIORES

Introducción:

Esta es una antena de TV especialmente diseñada para la recepción de emisiones de HDTV digital y analógica terrestre. Con una carcasa anti-UV y resistente al agua, es la mejor solución para la recepción en el hogar y para el uso móvil (camping, navegación, etc.). Hay disponibles accesorios opcionales de montaje para las distintas condiciones del exterior.

Datos técnicos:

• Rango de Frecuencias: 87.5-230MHz, 470-790MHz
• Rango de Recepción: FM/VHF/UHF
• Ganancia de Antena: 28dB
- Máximo Nivel de Salida: 100dBuV
- Impedancia: 75 Ω
• Factor de Ruido: ≤ 3dB
- Alimentación: Adaptador CA/CC (CC 12V / 50mA) o a través del decodificador DTV (CC 5V / 40mA)

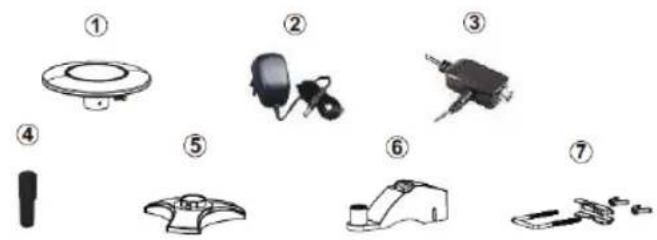

Incluido en el embalaje:

Antes de comenzar la instalación, por favor, compruebe el contenido:

1. Unidad principal de la antena
2. Adaptador de corriente CA/CC
3. Inserción de alimentación de CC
4. Kit resistente al agua
5. Soporte de pie
6. Montaje central
7. Soporte para mástil

Características del producto:

• Circuito Diseñado con tecnología SMD
• Blindada para una mínima interferencia
• Amplificador de alta ganancia y bajo ruido integrado
• Portátil para el uso móvil (camping, navegación, etc.)
• Cubierta Anti-UV y diseño impermeable para mayor durabilidad
• Las características omnidirecciones permiten una recepción excelente sin ajustes en 360°.
• Soporta señal digital terrestre, señal analógica y radio FM
• Accesorios de montaje opcionales para las distintas condiciones del exterior
• Forma compacta y elegante, diseñada con un proceso tecnológico altamente innovador
• Compatible especialmente con HDTV de varias señales terrestres. (DVB-T; ISDB-T; DMB-T/H; ATSC).

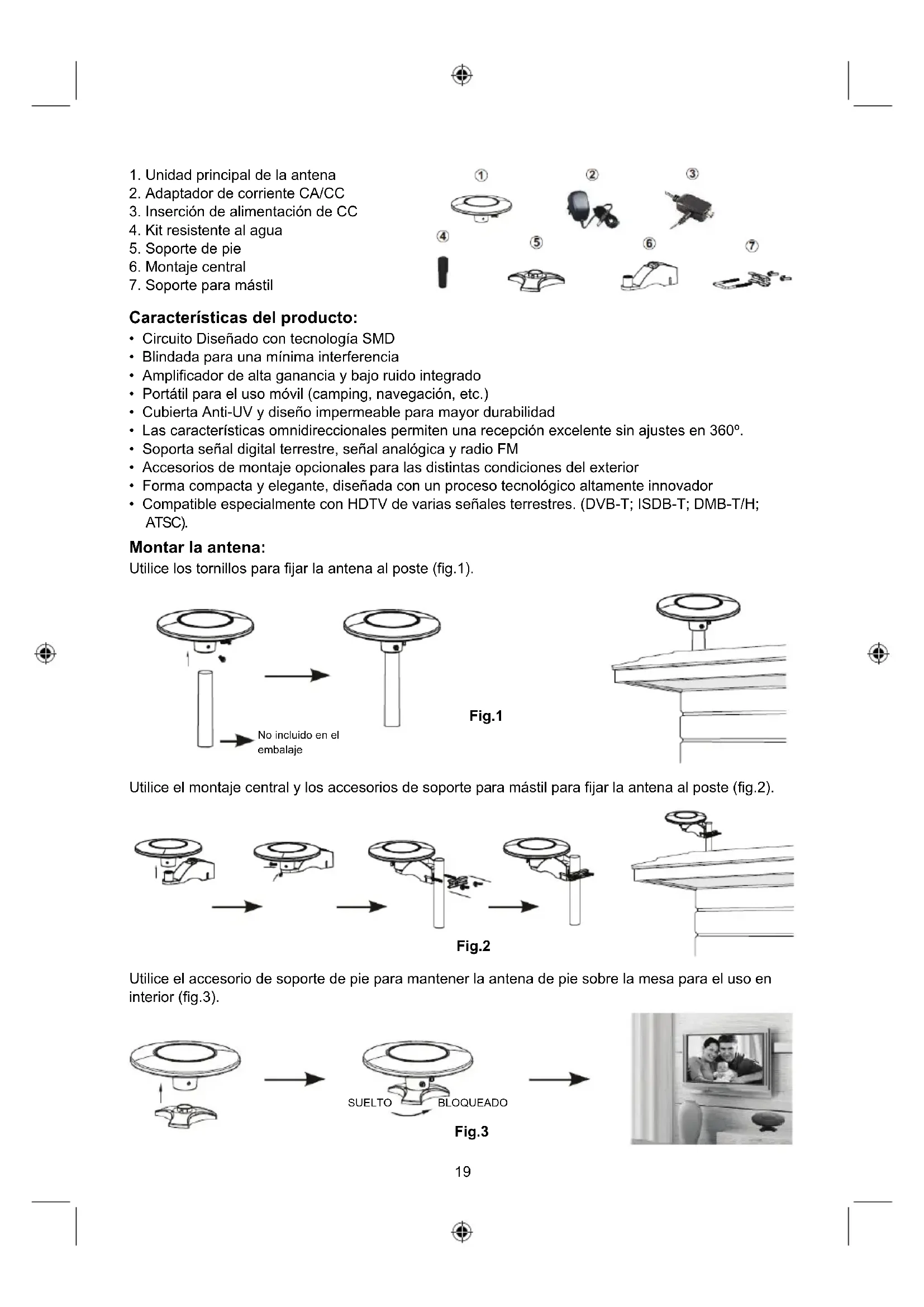

Montar la antena:

Utilice los tornillos para fijar la antena al poste (fig.1).

No incluido en el embalaje Fig.1

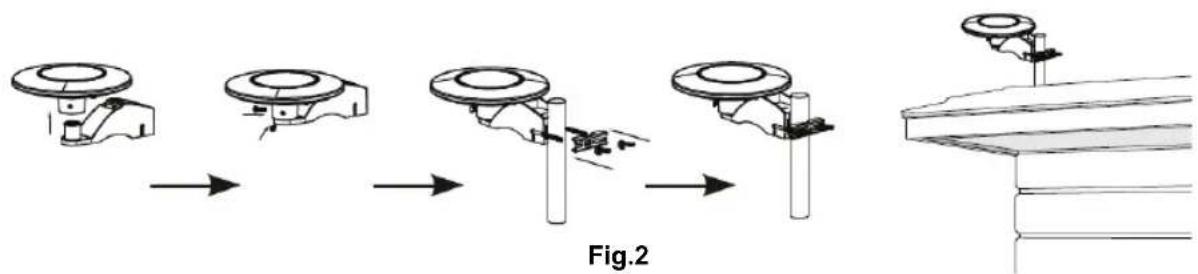

Utilice el montaje central y los accesorios de soporte para mástil para fijar la antena al poste (fig.2).

Fig.2

Utilice el accesorio de soporte de pie para mantener la antena de pie sobre la mesa para el uso en interior (fig.3).

Para uso móvil (barco, caravana, etc.) (fig.4).

Tornillo de conector de tipo F Cable coaxial Kit resistente al agua

Fig.5

Fig.5 Tapa resistente al agua

Instalación:

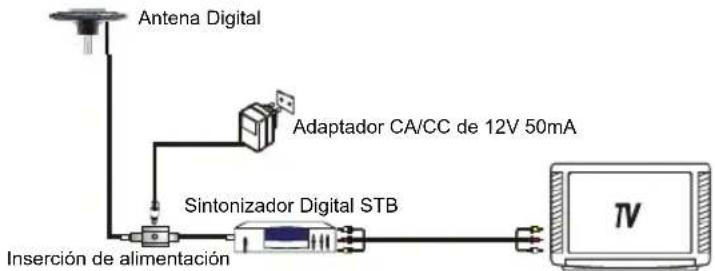

Instalación mediante un adaptador independiente de AC/CC:

Antena Digital Adaptador CA/CC de 12V 50mA Sintonizador Digital STB Insertión de alimentación TV

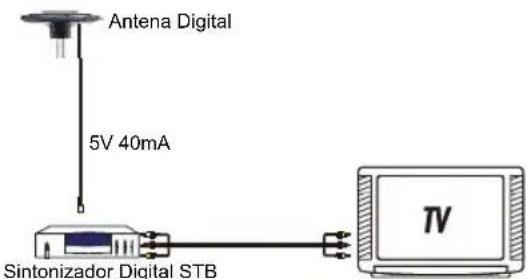

Instalación mediante el decodificador de DTV:

Antena Digital 5V 40mA Sintonizador Digital STB TV

Nota: Tras finalizar el montaje e instalación de la antena, por favor ajuste la antena en su mejor posición para recibir la imagen de TV más clara. A continuación fije la antena. Organice el cable coaxial de modo seguro.

Instrucciones de funcionamiento:

Para la mejor recepción, por favor compruebe las siguientes condiciones:

1. Mantenga la antena alejada de fuentes de interferencias. Mantenga la antena alejada de dispositivos de alto consumo, como acondicionadores de aire, ascensores, secadores de pelo, hornos microondas, etc.

2. Coloque la antena cerca de ventanas cuando la antena se utilice en interiores.

3. Instale la antena lo más alta posible. En la recepción digital terrestre, si hay varias intercepciones entre la antena y la torre de transmisión, puede causar pérdida temporal de señal. Así que, si la antena se instala en un lugar alto, esas intercepciones se verán reducidas.

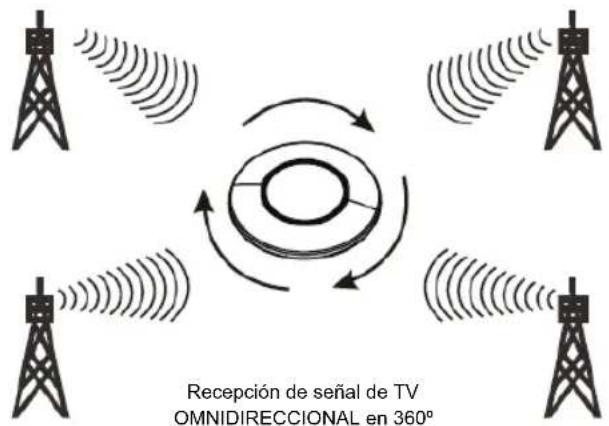

Recepción de señal de TV OMNIDIRECCIONAL en 360°

Medidas de seguridad:

ATENCIÓN RIESGO DE ELECTROCUCIÓN NO ABRIR

Para reducir el peligro de descarga eléctrica, este producto SÓLO lo debería abrir un técnico autorizado cuando necesite reparación. Desconecte el producto de la toma de corriente y de los otros equipos si ocurriera algún problema. No exponga el producto al agua ni a la humedad.

Mantenimiento:

Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del producto.

General:

• Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.
• Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal.
• Este manual se ha redactado con sumo cuidado. Aún así, no se ofrece ninguna garantía. König Electronic no será responsable de los errores de este manual o de las consecuencias derivadas de los mismos.
• Conserve este manual y el embalaje en caso de futura necesidad.

Atención:

Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un sistema de recogida individual para este tipo de productos.
