KNHDMICON25 - Convertidor audio/video KONIG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Convertidor HDMI a VGA con salida de audio estéreo
Marca	König
Modelo	KNHDMICON25
Dimensiones (L x A x P)	88 mm x 25,5 mm x 68 mm
Peso neto	0,68 kg
Alimentación	5 V CC @ 2 A (adaptador de corriente incluido)
Consumo máximo	5 W
Conector de entrada	HDMI hembra tipo A (19 pines)
Conectores de salida	VGA hembra 15 pines, audio RCA estéreo (I/D)
Resoluciones de entrada HDMI compatibles	480i, 576i, 480p, 576p, 720p, 1080i, 1080p
Resoluciones de salida VGA compatibles	480i, 576i, 480p, 576p, 720p, 1080i, 1080p
Compatible con HDCP	Sí, versión 1.2
Formato de audio de salida	LPCM 2 canales
Ancho de banda HDMI	165 MHz / 1,65 Gbit/s por canal (6,75 Gbit/s total)
Temperatura de funcionamiento	0 °C a 70 °C
Temperatura de almacenamiento	-10 °C a 80 °C
Humedad de funcionamiento	10 % a 85 % HR (sin condensación)
Humedad de almacenamiento	5 % a 95 % HR (sin condensación)
Mantenimiento y limpieza	Limpieza solo con un paño seco; no use disolventes ni productos abrasivos.
Seguridad	No abra el aparato; desconéctelo en caso de problema; no lo exponga al agua ni a la humedad.
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; intervención solo por un técnico calificado.
Garantía	Garantía limitada de 1 año (piezas y mano de obra)
Información general	Conversión automática; no se requiere ajuste; diseño y especificaciones sujetos a cambios.

Preguntas frecuentes - KNHDMICON25 KONIG

¿Cómo conectar el convertidor KNHDMICON25?

Asegúrese de que todos los dispositivos estén apagados. Conecte la fuente HDMI a la entrada del convertidor, luego conecte la salida VGA y las salidas de audio RCA a su monitor o proyector. Finalmente, conecte la alimentación de 5 V y encienda los dispositivos.

¿Qué resoluciones son compatibles con este convertidor?

El convertidor admite las siguientes resoluciones HDMI y VGA: 480i, 576i, 480p, 576p, 720p, 1080i y 1080p. También es compatible con HDCP 1.2.

¿Por qué no se muestra la imagen después de la conexión?

Verifique que su monitor VGA admita la resolución y frecuencia de la fuente HDMI. Por ejemplo, si la fuente está a 50 Hz y el monitor no admite esa frecuencia, la imagen puede faltar. Intente cambiar la resolución de la fuente.

¿El convertidor transmite el sonido?

Sí, extrae el audio de la señal HDMI y lo reproduce en las salidas RCA estéreo (izquierda/derecha) en formato LPCM de 2 canales.

¿Puedo usar este convertidor con un proyector?

Sí, siempre que el proyector tenga una entrada VGA. El convertidor puede alimentar un monitor o proyector VGA con resoluciones de hasta 1080p.

¿Qué tipo de cable HDMI debo usar?

Use un cable HDMI estándar compatible con la resolución deseada. El cable no se incluye con el convertidor.

¿El convertidor requiere instalación de software?

No, no requiere configuración. Funciona en plug-and-play: conectado y encendido, ajusta automáticamente la posición y calidad de la imagen.

¿Qué hacer si la imagen es inestable o parpadea?

Verifique que el cable VGA esté bien conectado y que la resolución de salida de la fuente HDMI sea compatible con el monitor. Intente reducir la resolución a 720p o 480p.

¿El convertidor es compatible con HDCP?

Sí, es compatible con HDCP 1.2, lo que permite reproducir contenido protegido (p. ej., DVD, Blu-ray) en una pantalla VGA.

¿Cómo limpiar el convertidor?

Use un paño seco y suave. Nunca use disolventes, alcohol ni productos abrasivos. Evite todo contacto con el agua.

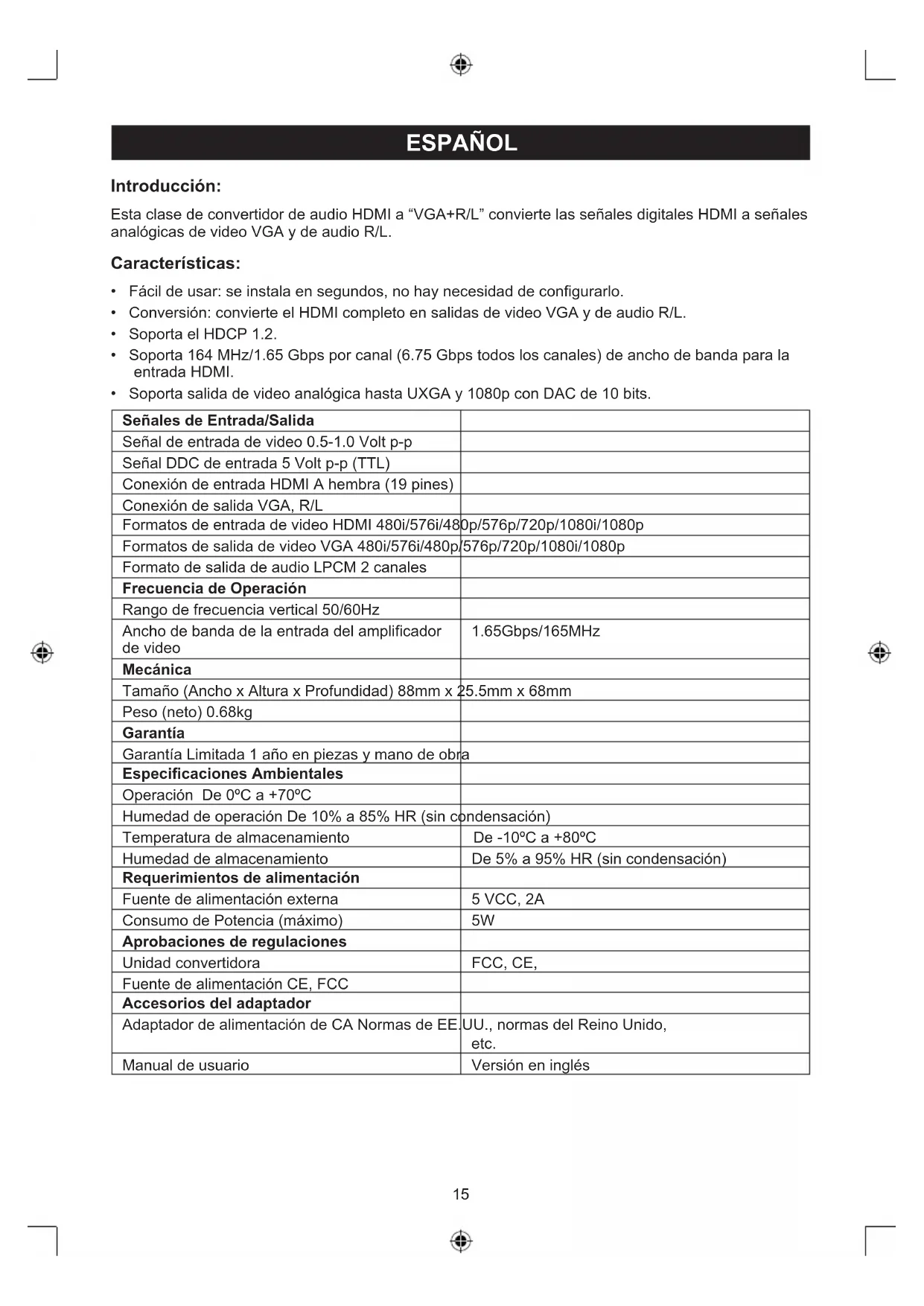

MANUAL DE USUARIO KNHDMICON25 KONIG

Esta clase de convertidor de audio HDMI a "VGA+R/L" convierte las señales digitales HDMI a señales analógicas de video VGA y de audio R/L.

Características:

• Fácil de usar: se instala en segundos, no hay necesidad de configurarlo.
• Conversión: convierte el HDMI completo en salidas de video VGA y de audio R/L.
• Soporta el HDCP 1.2.
• Soporta 164 MHz/1.65 Gbps por canal (6.75 Gbps todos los canales) de ancho de banda para la entrada HDMI.
• Soporta salida de video analógica hasta UXGA y 1080p con DAC de 10 bits.

Señales de Entrada/Salida
Señal de entrada de video 0.5-1.0 Volt p-p
Señal DDC de entrada 5 Volt p-p (TTL)
Conexión de entrada HDMI A hembra (19 pines)
Conexión de salida VGA, R/L
Formatos de entrada de video HDMI 480i/576i/480p/576p/720p/1080i/1080p
Formatos de salida de video VGA 480i/576i/480p/576p/720p/1080i/1080p
Formato de salida de audio LPCM 2 canales
Frecuencia de Operación
Rango de frecuencia vertical 50/60Hz
Ancho de banda de la entrada del amplificador de video	1.65Gbps/165MHz
Mecánica
Tamaño (Ancho x Altura x Profundidad) 88mm x 25.5mm x 68mm
Peso (neto) 0.68kg
Garantía
Garantía Limitada 1 año en piezas y mano de obra
Especificaciones Ambientales
Operación De 0°C a +70°C
Humedad de operación De 10% a 85% HR (sin condensación)
Temperatura de almacenamiento	De -10°C a +80°C
Humedad de almacenamiento	De 5% a 95% HR (sin condensación)
Requerimientos de alimentación
Fuente de alimentación externa	5 VCC, 2A
Consumo de Potencia (máximo)	5W
Aprobaciones de regulaciones
Unidad convertidora	FCC, CE,
Fuente de alimentación CE, FCC
Accesorios del adaptador
Adaptador de alimentación de CA Normas de EE	UU., normas del Reino Unido, etc.
Manual de usuario	Versión en inglés

Conexiones:

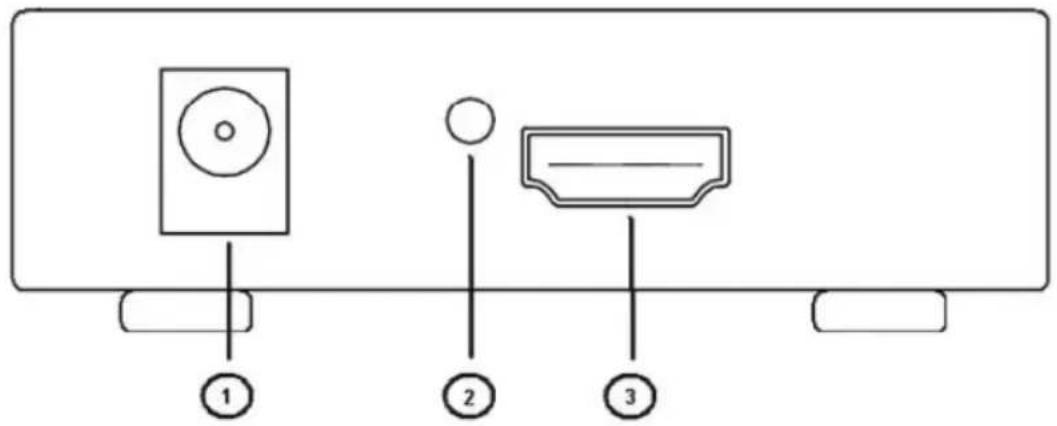

Vista delantera

1) Conexión de la alimentación
2) LED indicador de conexión
3) Entrada HDMI
4) Salida de video VGA
5) Salida estéreo RCA

CONEXIÓN Y OPERACIÓN

Antes de la instalación, asegúrese de que todos los dispositivos que desee conectar estén apagados.

1) Conecte la entrada HDMI desde el dispositivo fuente a este convertidor (los cables de entrada son opcionales).
3) Conecte la salida VGA y de audio R/L de este producto al dispositivo de visualización.
4) Inserte el lado de CC de la fuente de alimentación de 5V en este producto y a continuación conecte el lado de CA de la fuente de alimentación en el tomacorriente.
5) Encienda todos los dispositivos desconectados, seleccione la entrada del dispositivo visualizador en el canal VGA.
6) La imagen no tiene que ajustarse. Este convertidor la posicionará automáticamente.

Nota: La conversión HDMI a VGA puede presentar los siguientes problemas de compatibilidad:

• Si el puerto VGA del visualizador no soporta una frecuencia de refrescamiento de 50 Hz, el visualizador conectado no mostrará la imagen cuando la frecuencia de refrescamiento de la fuente HDMI sea de 50 Hz.
• Si el puerto VGA del visualizador no soporta las resoluciones 720p, 1080i y 1080p, el visualizador conectado no mostrará imagen alguna cuando la fuente HDMI se ajuste para 720p, 1080i o 1080p.

- Si el visualizador VGA conectado no soporta resoluciones entrelazadas, no mostrará imagen cuando la fuente HDMI se ajuste para 1080i, 480i o 567i.

El convertidor soporta completamente los formatos anteriores. Estos problemas comunes son causados principalmente por visualizadores que no soportan estos formatos.

Medidas de seguridad:

Para reducir el peligro de descarga eléctrica, este producto SÓLO lo debería abrir un técnico autorizado cuando necesite reparación. Desconecte el producto de la toma de corriente y de los otros equipos si

ocurriera algún problema. No exponga el producto al agua ni a la humedad.

Mantenimiento:

Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del producto.

General:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.

Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal.

Conserve este manual y el embalaje en caso de futura necesidad.

Atención:

Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un sistema de recogida individual para este tipo de productos.
