Type product	HDMI naar VGA converter met stereo audio-uitgang
Merk	König
Model	KNHDMICON25
Afmetingen (L x H x D)	88 mm x 25,5 mm x 68 mm
Netto gewicht	0,68 kg
Voeding	5 V DC @ 2 A (netvoeding adapter inbegrepen)
Maximaal verbruik	5 W
Ingangsconnector	HDMI vrouwelijk type A (19 pins)
Uitgangsconnectors	VGA vrouwelijk 15 pins, stereo RCA audio (L/R)
Ondersteunde HDMI-ingangsresoluties	480i, 576i, 480p, 576p, 720p, 1080i, 1080p
Ondersteunde VGA-uitgangsresoluties	480i, 576i, 480p, 576p, 720p, 1080i, 1080p
HDCP-compatibel	Ja, versie 1.2
Audio-uitgangsvorm	LPCM 2 kanalen
HDMI-bandbreedte	165 MHz / 1,65 Gbit/s per kanaal (6,75 Gbit/s totaal)
Bedrijfstemperatuur	0 °C tot 70 °C
Opslagtemperatuur	-10 °C tot 80 °C
Luchtvochtigheid tijdens gebruik	10 % tot 85 % RV (niet condenserend)
Luchtvochtigheid bij opslag	5 % tot 95 % RV (niet condenserend)
Onderhoud en reiniging	Alleen reinigen met een droge doek; geen oplosmiddelen of schurende middelen gebruiken.
Veiligheid	Open het apparaat niet; bij problemen de stekker eruit trekken; niet blootstellen aan water of vocht.
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te vervangen onderdelen; alleen door gekwalificeerde technicus.
Garantie	Beperkte garantie 1 jaar (onderdelen en arbeid)
Algemene informatie	Automatische conversie; geen aanpassingen nodig; ontwerp en specificaties kunnen wijzigen.

Veelgestelde vragen - KNHDMICON25 KONIG

Hoe sluit ik de KNHDMICON25 converter aan?

Zorg ervoor dat alle apparaten zijn uitgeschakeld. Sluit de HDMI-bron aan op de ingang van de converter, verbind vervolgens de VGA-uitgang en de RCA-audio-uitgangen met uw beeldscherm of projector. Sluit ten slotte de 5 V-voeding aan en zet de apparaten aan.

Welke resoluties worden door deze converter ondersteund?

De converter ondersteunt de volgende HDMI- en VGA-resoluties: 480i, 576i, 480p, 576p, 720p, 1080i en 1080p. Hij is ook HDCP 1.2-compatibel.

Waarom wordt het beeld niet weergegeven na aansluiting?

Controleer of uw VGA-monitor de resolutie en frequentie van de HDMI-bron ondersteunt. Als de bron bijvoorbeeld 50 Hz is en de monitor ondersteunt deze frequentie niet, kan het beeld ontbreken. Probeer de resolutie van de bron te wijzigen.

Draagt de converter geluid over?

Ja, hij extraheert de audio uit het HDMI-signaal en geeft deze weer op de stereo RCA-uitgangen (links/rechts) in LPCM 2-kanaalsformaat.

Kan ik deze converter met een projector gebruiken?

Ja, zolang de projector een VGA-ingang heeft. De converter kan een VGA-monitor of projector voeden met resoluties tot 1080p.

Welk type HDMI-kabel moet ik gebruiken?

Gebruik een standaard HDMI-kabel die compatibel is met de gewenste resolutie. De kabel wordt niet meegeleverd met de converter.

Heeft de converter software-installatie nodig?

Nee, hij vereist geen configuratie. Hij werkt plug-and-play: aangesloten en ingeschakeld past hij automatisch de positie en kwaliteit van het beeld aan.

Wat te doen als het beeld instabiel is of flikkert?

Controleer of de VGA-kabel goed is aangesloten en of de uitgangsresolutie van de HDMI-bron compatibel is met de monitor. Probeer de resolutie te verlagen naar 720p of 480p.

Is de converter compatibel met HDCP?

Ja, hij is HDCP 1.2-compatibel, waarmee beveiligde inhoud (bijv. dvd, Blu-ray) op een VGA-scherm kan worden afgespeeld.

Hoe maak ik de converter schoon?

Gebruik een droge, zachte doek. Gebruik nooit oplosmiddelen, alcohol of schurende middelen. Vermijd contact met water.

GEBRUIKSAANWIJZING KNHDMICON25 KONIG

GEBRUIKSAANWIJZING (p. 9)

HDMI naar VGA converter

Dit type "HDMI naar VGA+R/L audio" omzetter converteert digitale HDMI signalen naar analoge VGA videosignalen en R/L audiosignalen. Hierdoor kunnen gebruikers van hun hoge definitie video en geluid genieten tijdens het bekijken van films of spelen van spelletjes op traditionele VGA monitors of projectors.

Eigenschappen:

• Gebruiksvriendelijk: In een oogwenk geïnstalleerd, geen ingewikkelde instellingen.
• Conversie: Converteert HDMI naar VGA video en R/L audio uitgang.
  • Ondersteunt HDCP 1.2
• Ondersteunt 165MHz/1.65Gbps per kanaal (6.75 Gbps alle kanalen) bandbreedte voor HDMI invoer.
• Ondersteunt analoge video-uitgang tot op UXGA en 1080p met 10-bit DAC

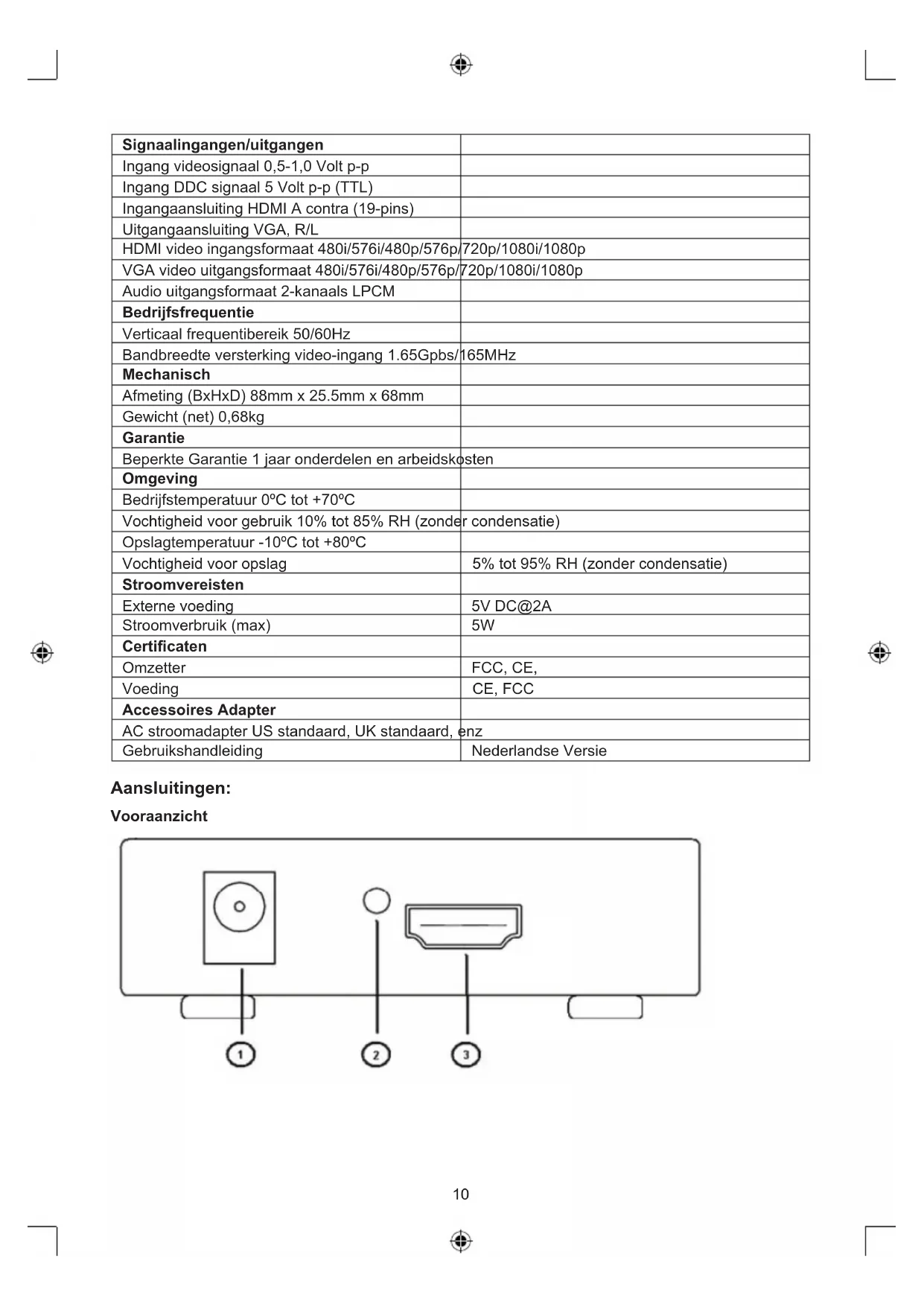

Signaalingangen/uitgangen
Ingang videosignaal 0,5-1,0 Volt p-p
Ingang DDC signaal 5 Volt p-p (TTL)
Ingangaansluiting HDMI A contra (19-pins)
Uitgangaansluiting VGA, R/L
HDMI video ingangsformaat 480i/576i/480p/576p/720p/1080i/1080p
VGA video uitgangsformaat 480i/576i/480p/576p/720p/1080i/1080p
Audio uitgangsformaat 2-kanaals LPCM
Bedrijfsfrequentie
Verticaal frequentibereik 50/60Hz
Bandbreedte versterking video-ingang 1.65Gpbs/165MHz
Mechanisch
Afmeting (BxHxD) 88mm x 25.5mm x 68mm
Gewicht (net) 0,68kg
Garantie
Beperkte Garantie 1 jaar onderdelen en arbeidskosten
Omgeving
Bedrijfstemperatuur 0°C tot +70°C
Vochtigheid voor gebruik 10% tot 85% RH (zonder condensatie)
Opslagtemperatuur -10°C tot +80°C
Vochtigheid voor opslag	5% tot 95% RH (zonder condensatie)
Stroomvereisten
Externe voeding	5V DC@2A
Stroomverbruik (max)	5W
Certificaten
Omzetter	FCC, CE,
Voeding	CE, FCC
Accessoires Adapter
AC stroomadapter US standaard, UK standaard, enz
Gebruikshandleiding	Nederlandse Versie

Aansluitingen:

Vooraanzicht

1) Voedingsaansluiting
2) Verbindingindicatie LED
3) HDMI ingang
4) VGA video uitgang
5) RCA stereo uitgang

AANSLUITING EN BEDIENING

Controleer vóór installatie a.u.b. of alle aan te sluiten apparatuur is uitgeschakeld.

1) Sluit de HDMI ingang van het bronapparaat aan op deze omzetter (ingangkabels zijn optioneel).
3) Sluit de VGA en R/L audio uitgang van dit product aan op het weergaveapparaat.
4) Steek de DC zijde van de 5V voeding in dit product en sluit vervolgens de AC zijde van de voeding aan op het stopcontact.
5) Schakel alle aangesloten apparaten in en stel de ingang van het weergaveapparaat in op het VGA kanaal.
6) Het beeld hoeft niet te worden aangepast. Deze omzetter zal het automatisch uitlijnen.

Opmerking: HDMI naar VGA conversie kan de volgende compatibiliteitproblemen tegenkomen:

• Als de VGA poort van de display geen verversnelheid van 50 Hz ondersteunt, zal de aangesloten display geen weergave vertonen wanneer de HDMI bron is ingesteld op een verversnelheid van 50 Hz.
• Als de VGA poort van de display geen resoluties van 720p, 1080i en 1080p ondersteunt, zal de aangesloten display geen weergave vertonen wanneer de HDMI bron is ingesteld op 720p, 1080i en 1080p.
• Als de VGA poort van de display geen interlace resoluties ondersteunt, zal het geen weergave vertonen wanneer de HDMI bron is ingesteld op 1080i, 480i of 567i.

De omzetter biedt volledige ondersteuning van de bovengenoemde formaten. Deze bekende problemen worden hoofdzakelijk door displays veroorzaakt die deze formaten niet ondersteunen.

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er onderhoud nodig is. Koppel het product los van de elektrische voeding en

van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
