GEBRUIKSAANWIJZING ANT 117KNL KONIG

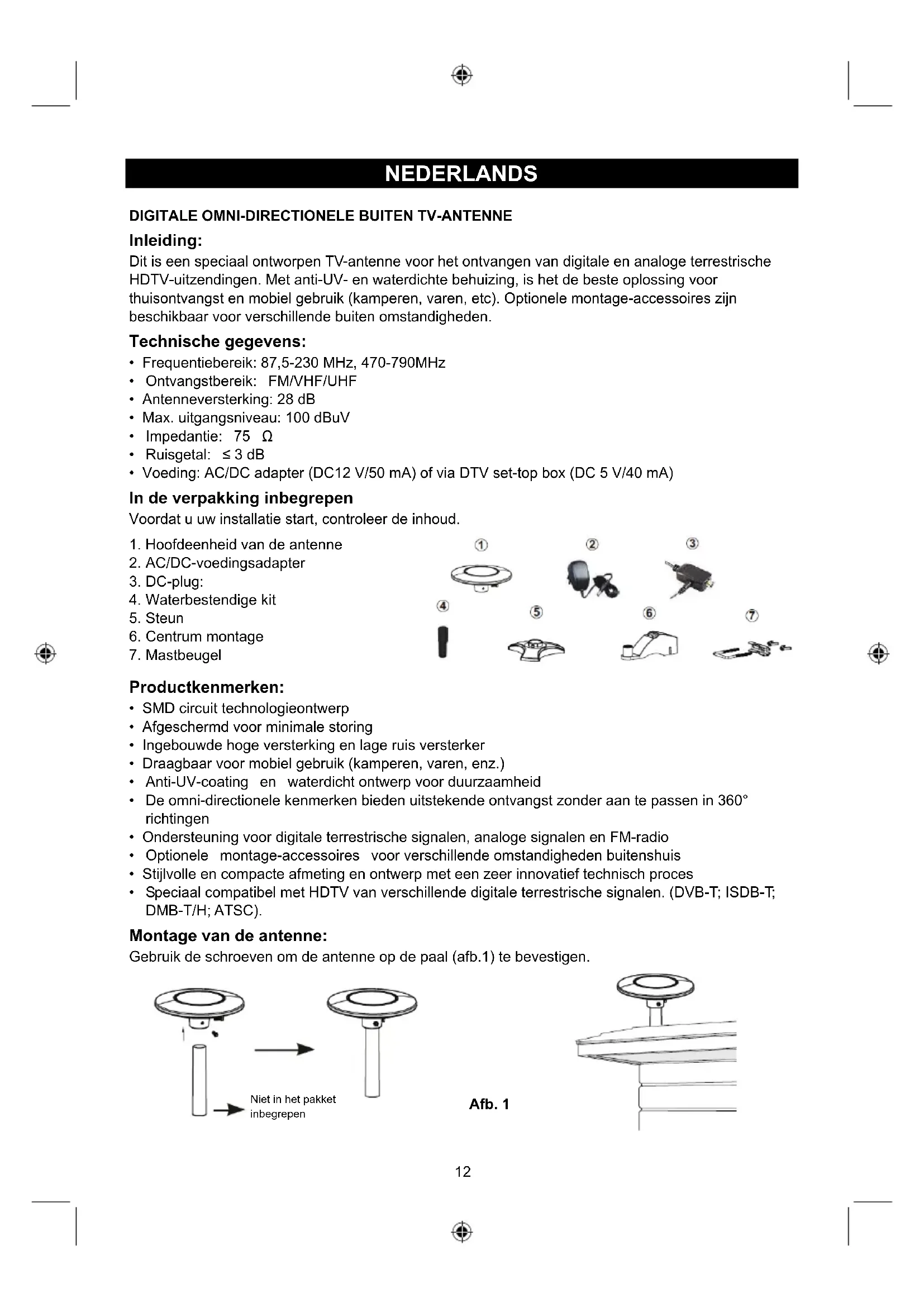

GEBRUIKSAANWIJZING (p. 12)

Kampeerantenne

MANUALE (p. 15)

Dit is een speciaal ontworpen TV-antenne voor het ontvangen van digitale en analoge terrestrische HDTV-uitzendingen. Met anti-UV- en waterdichte behuizing, is het de beste oplossing voor thuisontvangst en mobiel gebruik (kamperen, varen, etc). Optionele montage-accessoires zijn beschikbaar voor verschillende buiten omstandigheden.

Voordat u uw installatie start, controleer de inhoud.

1. Hoofdeenheid van de antenne
2. AC/DC-voedingsadapter
3. DC-plug:
4. Waterbestendige kit
5. Steun
6. Centrum montage
7. Mastbeugel

• SMD circuit technologieontwerp
- Afgeschermd voor minimale storing
- Ingebouwde hoge versterking en lage ruis versterker
- Draagbaar voor mobiel gebruik (kamperen, varen, enz.)
- Anti-UV-coating en waterdicht ontwerp voor duurzaamheid
- De omni-directionele kenmerken bieden uitstekende ontvangst zonder aan te passen in 360° richtingen
- Ondersteuning voor digitale terrestrische signalen, analoge signalen en FM-radio
- Optionele montage-accessoires voor verschillende omstandigheden buitenshuis
- Stijlvolle en compacte afmeting en ontwerp met een zeer innovatief technisch proces
- Speciaal compatibel met HDTV van verschillende digitale terrestrische signalen. (DVB-T; ISDB-T; DMB-T/H; ATSC).

Montage van de antenne:

Gebruik de schroeven om de antenne op de paal (afb.1) te bevestigen.

Niet in het pakket inbegrepen

Afb. 1

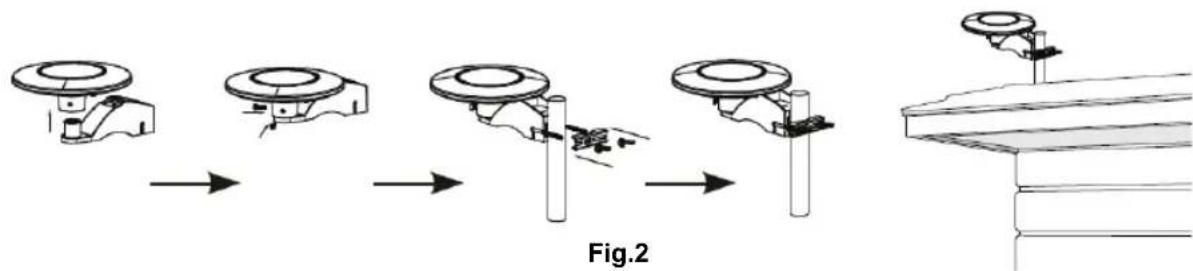

Gebruik de centrum-montage en mastbeugel-accessoires om de antenne aan de paal (afb. 2) te bevestigen.

Fig.2

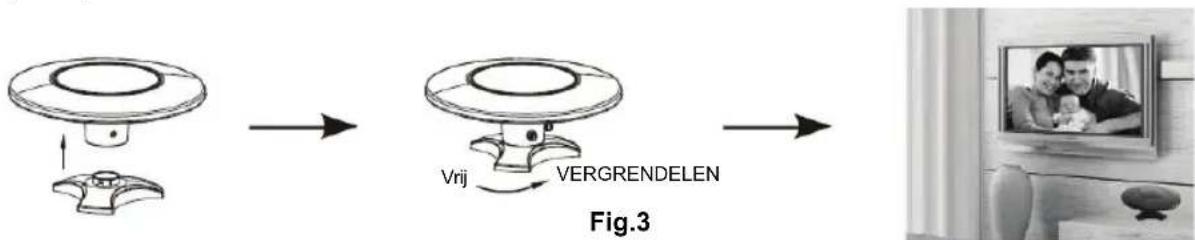

Gebruik het steunaccessoire voor gebruik binnenshuis om de antenne op de tafel staande te ?houden (afb. 3).

Vrij VERGRENDELEN Fig.3

Voor mobiel gebruik (boot, caravan enz.) (afb. 4).

Sluit de "F" mannelijke connector van de coax-kabel aan op de "F" vrouwelijke connector van de antenne en schroef de waterdichte dop op het uiteinde van de aangesloten "F" connector (afb. 5).

F-type connector koppelingswartel Coaxiale kabel Waterbestendige kit Fig.5 Waterdichte dop

Installatie:

Installatie via een afzonderlijke AC/DC adapter:

Installatie via DTV set-top box:

Digitale antenna 5 V, 40 mA Digitale Tuner, STB TV

Opmerking: Nadat de montage en installatie van de antenne is voltooid, stel de antenne in op de beste positie om het duidelijkste TV-beeld te ontvangen. Zet vervolgens de antenne vast. Organiseer de coax-kabel voor de veiligheid.

Bedieningsinstructie:

Voor de beste ontvangst, controleer de volgende voorwaarden:

1. Houd de antenne uit de buurt van storingsbronnen - houd de antenne uit de buurt van apparaten die veel energie verbruiken, zoals airconditioners, liften, haardrogers en magnetrons enz.
2. Plaats de antenne in de buurt van vensters wanneer de antenne in een binnenmilieu wordt gebruikt.
3. Installeer de antenne zo hoog mogelijk. In digitale terrestrische ontvangst; als er tussen de antenne en zendmast een aantal intercepties aanwezig zijn, kan het tot tijdelijk signaalverlies leiden. Dus als de antenne zo hoog mogelijk wordt geïnstalleerd, zullen deze intercepties verminderen.

360° OMNI-DIRECTIONELE TV-SIGNAAL ONTVANGST

Veiligheidsvoorzorgsmaatregelen:

LET OP: GEVAAR VOOR ELEKTRISCHE SCHOK NIET OPENEN

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

• Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.

• Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

• Deze handleiding is met zorg samengesteld. Er kunnen echter geen rechten aan worden ontleend. König Electronic kan geen aansprakelijkheid aanvaarden voor eventuele fouten in deze handleiding of de gevolgen daarvan.

• Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
