MODE D'EMPLOI ANT 117KNL KONIG

Il s'agit d'une antenne TV spécialement conçue pour la réception d'émissions TVHD numériques et analogiques terrestres. Grâce à son système anti-UV et son étanchéité à l'eau, elle constitue la meilleure solution pour la réception à domicile et en déplacement (camping, vacances en bateau, etc.). Des accessoires de montage en option sont disponibles pour différentes conditions extérieures.

Caractéristiques techniques :

• Gamme de fréquences : 87,5-230MHz, 470-790MHz • Gamme de réception : FM/VHF/UHF • Gain de l'antenne : 28dB • Niveau de sortie maximum : 100dBuV - Impédance : 75 Ω • Niveau de bruit : ≤ 3dB - Alimentation : adaptateur secteur (12V CC/ 50mA) ou via récepteur de télévision numérique (5V CC / 40mA)

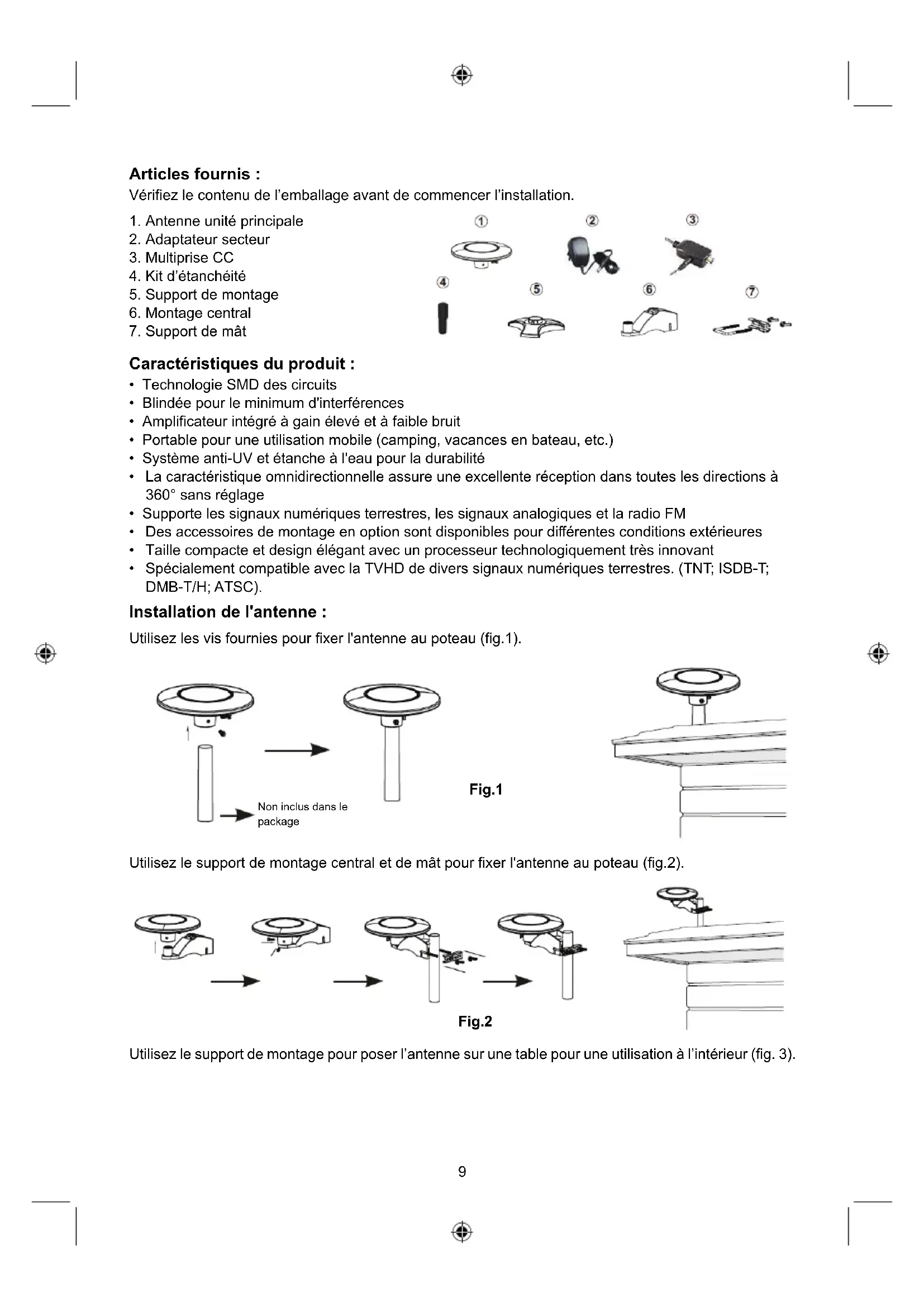

Articles fournis :

Vérifiez le contenu de l'emballage avant de commencer l'installation.

1. Antenne unité principale
2. Adaptateur secteur
3. Multiprise CC
4. Kit d'étanchéité
5. Support de montage
6. Montage central
7. Support de mât

Caractéristiques du produit :

• Technologie SMD des circuits - Blindée pour le minimum d'interférences - Amplificateur intégré à gain élevé et à faible bruit - Portable pour une utilisation mobile (camping, vacances en bateau, etc.) - Système anti-UV et étanche à l'eau pour la durabilité - La caractéristique omnidirectionnelle assure une excellente réception dans toutes les directions à 360° sans réglage - Supporte les signaux numériques terrestres, les signaux analogiques et la radio FM - Des accessoires de montage en option sont disponibles pour différentes conditions extérieures - Taille compacte et design élégant avec un processeur technologiquement très innovant - Spécialement compatible avec la TVHD de divers signaux numériques terrestres. (TNT; ISDB-T; DMB-T/H; ATSC).

Installation de l'antenne :

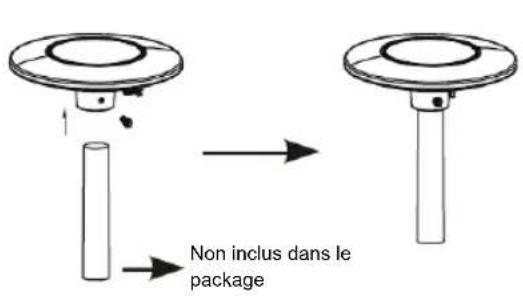

Utilisez les vis fournies pour fixer l'antenne au poteau (fig.1).

Non inclus dans le package

Fig.1

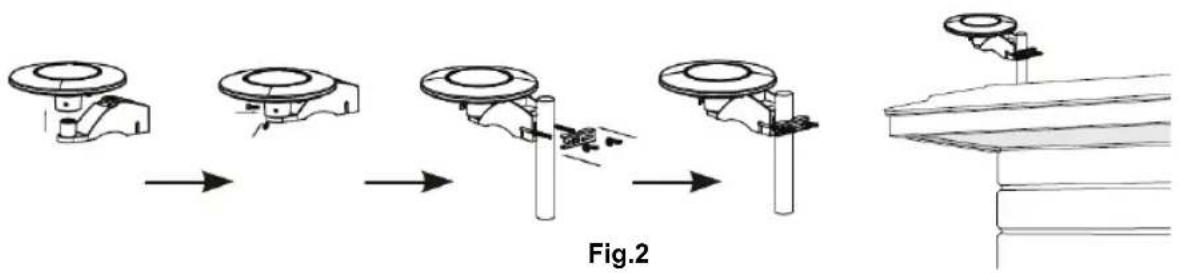

Utilisez le support de montage central et de mât pour fixer l'antenne au poteau (fig. 2).

Fig.2

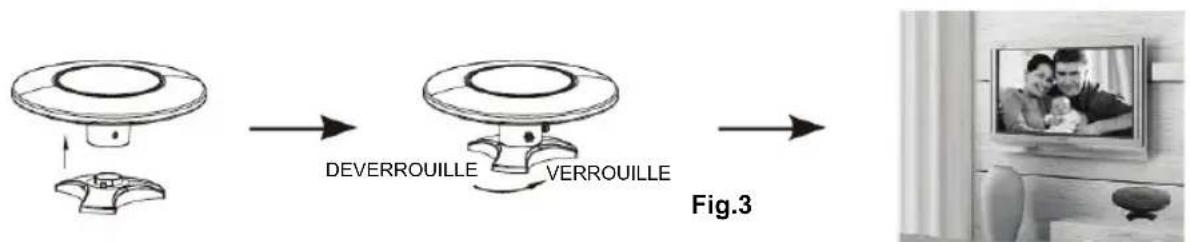

Utilisez le support de montage pour poser l'antenne sur une table pour une utilisation à l'intérieur (fig. 3).

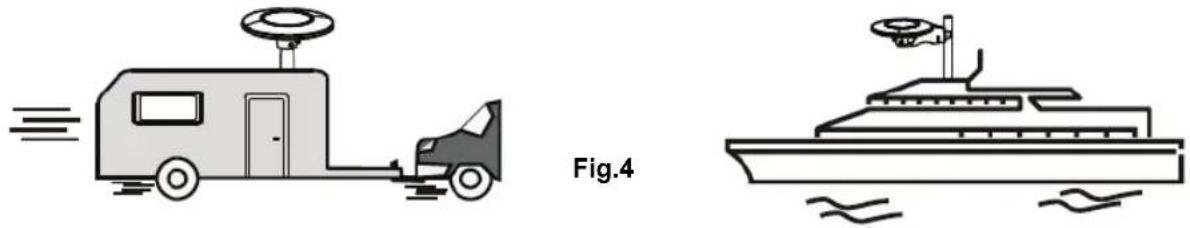

Pour une utilisation mobile (bateau, caravane, etc.) (fig. 4).

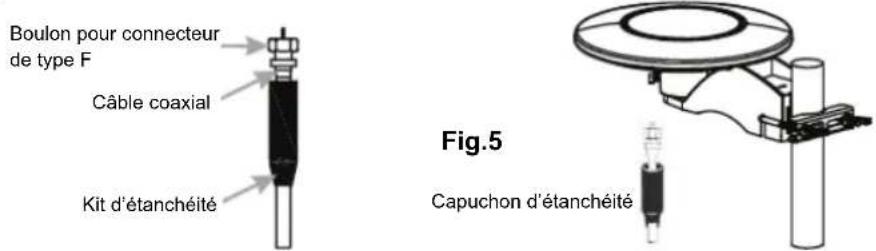

Branchez le connecteur mâle "M" du câble coaxial dans le connecteur femelle "F" de l'antenne et fixez le capuchon d'étanchéité à l'extrémité du connecteur "F" (fig. 5).

Boulon pour connecteur de type F Câble coaxial Kit d'étanchéité Fig.5 Capuchon d'étanchéité

Installation :

Installation via un adaptateur secteur séparé :

Antenne numérique Adaptateur secteur (12V 50mA) Tuner numérique de récepteur Multiprise TV

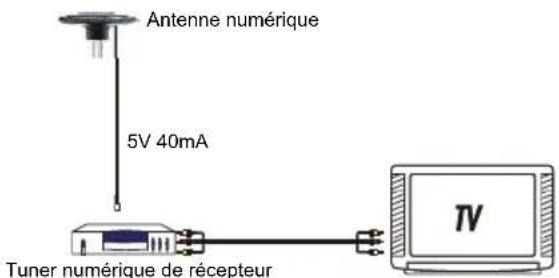

Installation via un récepteur de téléviseur numérique :

Antenne numérique 5V 40mA Tuner numérique de récepteur TV

Remarque : Après l'installation, réglez l'antenne à sa meilleure position pour recevoir une image très claire. Fixez ensuite l'antenne. Organisez le câble coaxial de manière à éviter tout risque.

Mode d'emploi :

Vérifiez les conditions suivantes pour avoir une meilleure réception :

1. Éloignez l'antenne des sources d'interférences - éloignez l'antenne des dispositifs de grande consommation d'énergie, tels que climatiseurs, ascenseurs, sèche-cheveux et fours à micro-ondes, etc.
2. Placez l'antenne près d'une fenêtre lorsqu'elle est utilisée dans un environnement intérieur.
3. Installez l'antenne le plus haut possible. En réception numérique terrestre, une perte temporaire de signal peut avoir lieu en cas d'interférences entre l'antenne et la tour de transmission. Donc, si l'antenne est installée le plus haut possible, ces interférences seront réduites.

Réception du signal TV omnidirectionnelle à 360°

Consignes de sécurité :

Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

• Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.
• Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.
• Ce manuel a été produit avec soin. Toutefois, aucun droit ne peut en dériver. König Electronic ne peut être tenu responsable pour des erreurs de ce manuel ou de leurs conséquences.
• Conservez ce manuel et l'emballage pour toute référence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
