Irányérzéketlen kültéri TV antenna digitális és analóg adások vételére

Bevezetés:

Ez a különleges kivitelű TV antenna digitális és analóg földfelszíni HDTV adások vételére készült. UV- és vízálló burkolata révén ideális megoldás otthoni és mozgó (kempingben és hajón) használatra. További felerősítő és rögzítő szerelvények rendelhetők hozzá.

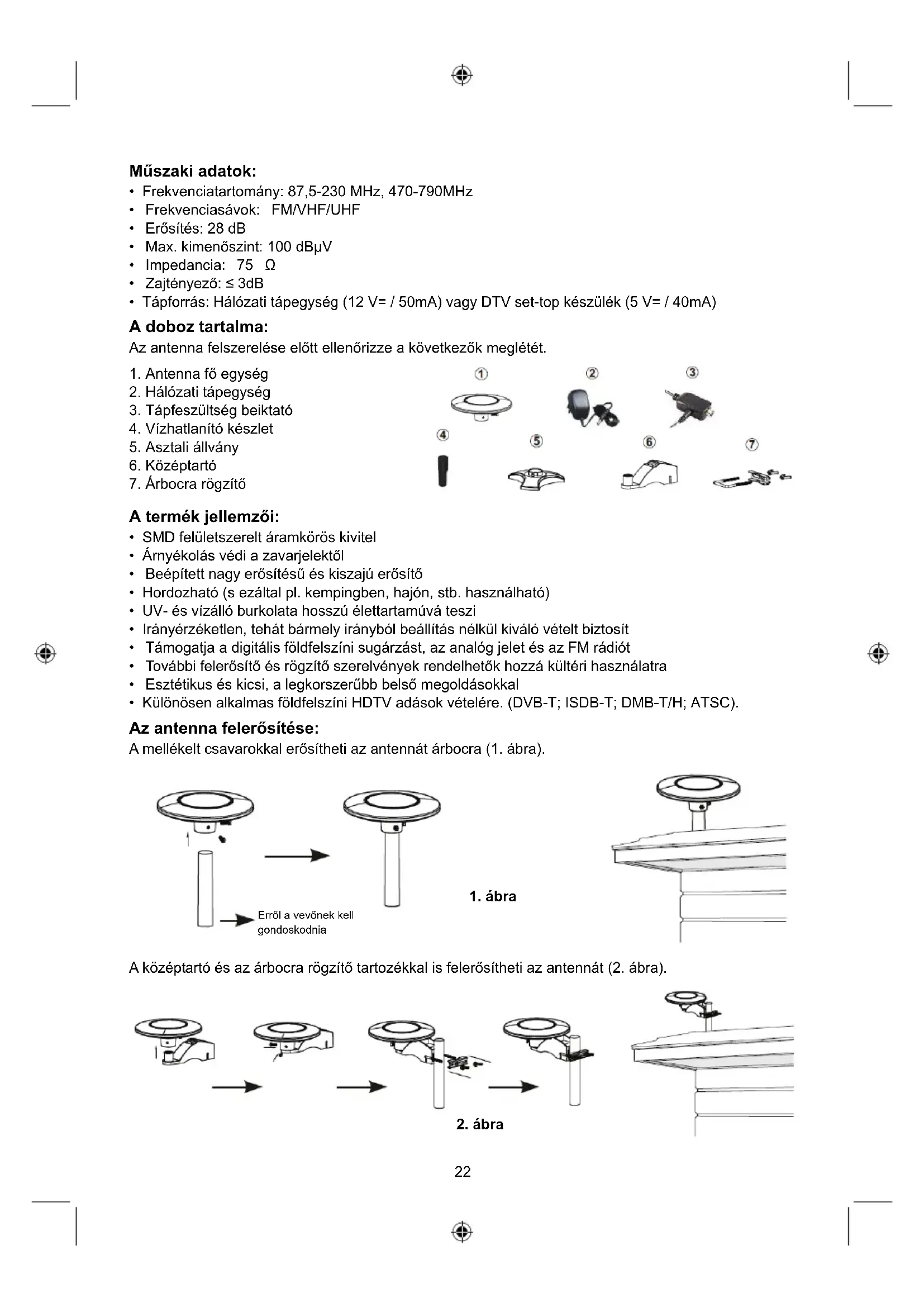

Müszaki adatok:

• Frekvenciatartomány: 87,5-230 MHz, 470-790MHz
• Frekvenciasávok: FM/VHF/UHF
- Erősítés: 28 dB
• Max. kimenőszint: 100 dBμV
- Impedancia: 75 Ω
• Zajtényező: ≤ 3dB
- Tápforrás: Hálózati tápegység (12 V= / 50mA) vagy DTV set-top készülék (5 V= / 40mA)

A doboz tartalma:

Az antenna felszerelése előtt ellenőrizze a következők meglétét.

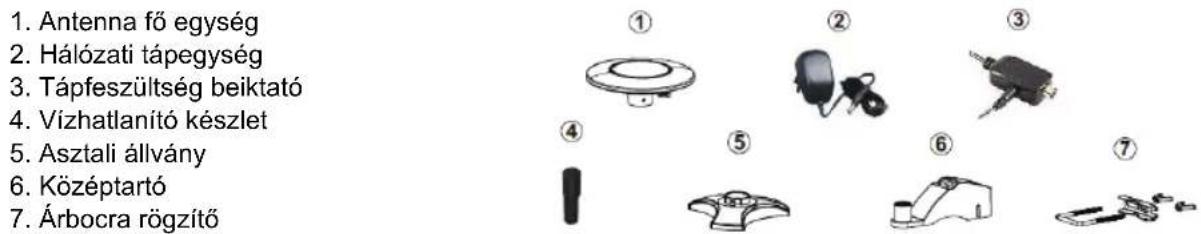

1. Antenna fő egység 2. Hálózati tápegység 3. Tápfeszültség beiktató 4. Vízhatlanító készlet 5. Asztali állvány 6. Középtartó 7. Árbocra rögzítő

A termék jellemzői:

• SMD felületszerelt áramkörös kivitel
- Árnyékolás védi a zavarjelektől
- Beépített nagy erősítésű és kiszajú erősítő
- Hordozható (s ezáltal pl. kempingben, hajón, stb. használható)
- UV- és vízálló burkolata hosszú élettartamúvá teszi
- Irányérzéketlen, tehát bármely irányból beállítás nélkül kiváló vételt biztosít
- Támogatja a digitális földfelszíni sugárzást, az analóg jelet és az FM rádiót
- További felerősítő és rögzítő szerelvények rendelhetők hozzá kültéri használatra
- Esztétikus és kicsi, a legkorszerűbb belső megoldásokkal
- Különösen alkalmas földfelszíni HDTV adások vételére. (DVB-T; ISDB-T; DMB-T/H; ATSC).

Az antenna felerősítése:

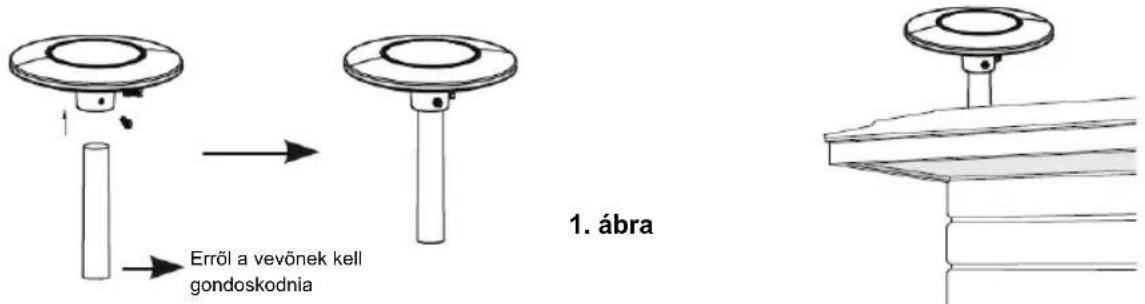

A mellékelt csavarokkal erősítheti az antennát árbocra (1. ábra).

Erröl a vevőnek kell gondoskodnia 1. ábra

A középtartó és az árbocra rögzítő tartozékkal is felerősítheti az antennát (2. ábra).

2. ábra

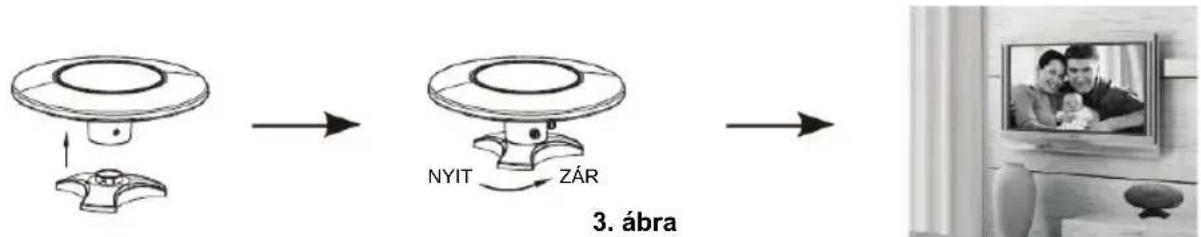

Beltéri használathoz az asztali állványba helyezhető az antenna (3. ábra).

Mobil használatra (hajó, lakókocsi, stb.) (4. ábra)

Kösse a koaxiális kábel F dugaszcsatlakozóját az antenna F aljzatához, és csavarja a vízhatlan sapkát az összecsatlakoztatott F csatlakozó végére (5. ábra).

Az F-típusú csatlakozó rögzítőcsavarja Koaxiális kábel Vízhatlanító készlet 5. ábra Vízhatlan sapka

Üzembe helyezés:

Üzembe helyezés külön hálózati tápegységgel:

Digitális antenna Hálózati tápegység 12 V 50 mA Digitális hangolóegység (set-top box) Tápfeszültség beiktató TV

Üzembe helyezés DTV set-top boxszal

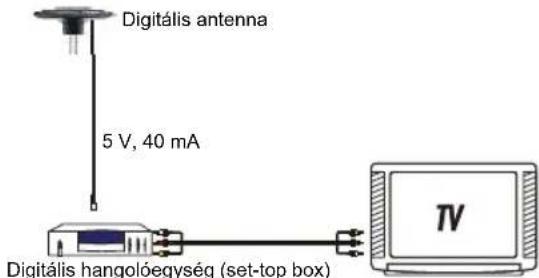

Digitális antenna 5 V, 40 mA Digitális hangológység (set-top box) TV

Megjegyzés: Felerősítése és üzembe helyezése után állítsa a legjobb TV-vételt biztosító helyzetbe az antennát. Utána rögzítse. Biztonságosan rögzítse a koaxiális kábelt.

Használati útmutató:

A legjobb vételt a következő tanácsok betartásával éri el:

1. Helyezze minél távolabbra az antennát a zavarjel forrásoktól. Ilyen zavarjel forrás pl. a légkondicionáló, felvonó, hajszárító, mikrohullámú sütő, stb.

2. Beltéri használat esetén állítsa az ablak közelébe.

3. Szerelje a lehető legmagasabb helyre. Digitális földfelszíni műsorszóró adók vételekor az antenna és az adótorony közötti összeköttetés zavarai átmeneti jelkimaradást okozhatnak. Az antenna magasra szerelése az ilyen jelkimaradások valószínűségét csökkenti.

360 FOKOS IRÁNYÉRZÉKETLEN TV JEL vétel

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

• A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.
• Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.
• Jelen útmutató nagy gonddal készült. Ennek ellenére abból jogok nem származnak. A König Electronic nem felelős az útmutató hibáíért, vagy azok következményeiért.
• Örizze meg ezt az útmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.
