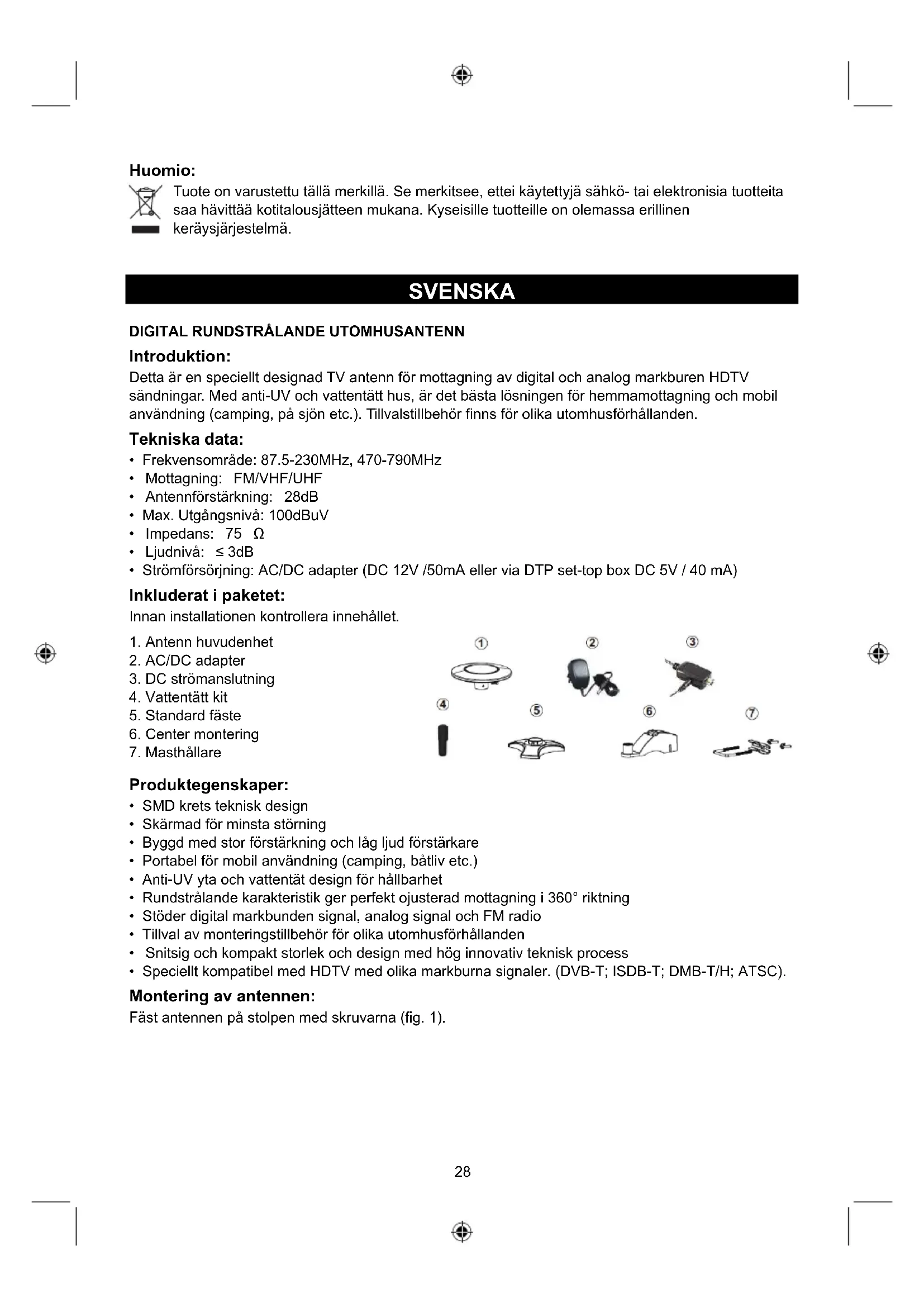

BRUKSANVISNING ANT 117KNL KONIG

Detta är en speciellt designad TV antenn för mottagning av digital och analog markburen HDTV sändningar. Med anti-UV och vattentätt hus, är det bästa lösningen för hemmamottagning och mobil användning (camping, på sjön etc.). Tillvalstillbehör finns för olika utomhusförhållanden.

Tekniska data:

• Frekvensområde: 87.5-230MHz, 470-790MHz
• Mottagning: FM/VHF/UHF
• Antennförstärkning: 28dB
• Max. Utgångsnivå: 100dBuV
- Impedans: 75 Ω
• Ljudnivå: ≤ 3dB
- Strömförsörjning: AC/DC adapter (DC 12V /50mA eller via DTP set-top box DC 5V / 40 mA)

Inkluderat i paketet:

Innan installationen kontrollera innehållet.

1. Antenn huvudenhet
2. AC/DC adapter
3. DC strömanslutning
4. Vattentätt kit
5. Standard fäste
6. Center montering
7. Masthållare

• SMD krets teknisk design
- Skärmad för minsta störning
- Byggd med stor förstärkning och låg ljud förstärkare
- Portabel för mobil användning (camping, båtliv etc.)
- Anti-UV yta och vattentät design för hållbarhet
- Rundstrålande karakteristik ger perfekt ojusterad mottagning i 360° riktning
- Stöder digital markbunden signal, analog signal och FM radio
- Tillval av monteringstillbehör för olika utomhusförhållanden
- Snitsig och kompakt storlek och design med hög innovativ teknisk process
- Speciellt kompatibel med HDTV med olika markburna signaler. (DVB-T; ISDB-T; DMB-T/H; ATSC).

Montering av antennen:

Fäst antennen på stolpen med skruvarna (fig. 1).

Inte inkluderat i paketetet

Fig.1

Använd mittmontering och masthållare tillbehören för att fixera antennen på stolpen (fig 2).

Använd tillbehör för stående support för att hålla antennen upprätt stående på bord för inomhusbruk (fig 3).

FRITT STAENDE Fig. 2

För mobil användning (båt husvagn etc.) (fig.4).

Anslut "F" hankontakten på koaxialkabeln till "F" honkontakten på antennen och skruva på den vattentäta hylsan på änden på anslutning "F" (fig. 5).

F-typ anslutning liking skruv Koaxial kabel Vattentät kit

Fig.5

Vattentät hylsa

Installation:

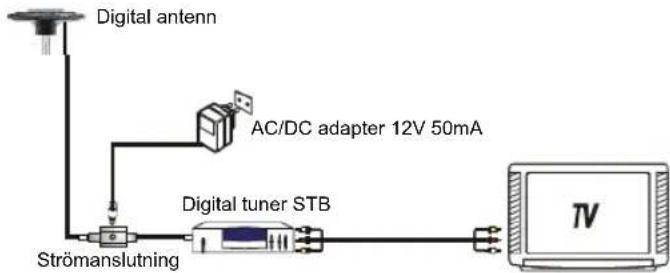

Installation med en separat AC/DC adapter:

Observera: Efter att installation och montering av antennen är avslutad, justera antennen för bästa läge för mottagning och bästa bild. Därefter fixera antennen. Lägg koaxial kabeln för största säkerhet.

Driftinstruktioner:

För bästa mottagning, kontrollera följande förhållanden:

1. Håll antennen borta från störande källor - håll antennen borta från stora strömförbrukare som t.ex. luftkonditionering, hissar, hårtorkar och mikrovågsugnar osv.
2. Placera antennen nära fönster, när antennen används i inomhusmiljö.
3. Installera antennen så högt som möjligt. I digital förstärkt mottagning; om det finns hinder mellan antennen och överföringstornet kan det leda till tillfällig signalförlust. Därför ska antennen installeras så högt som möjligt, för att minska dessa hinder.

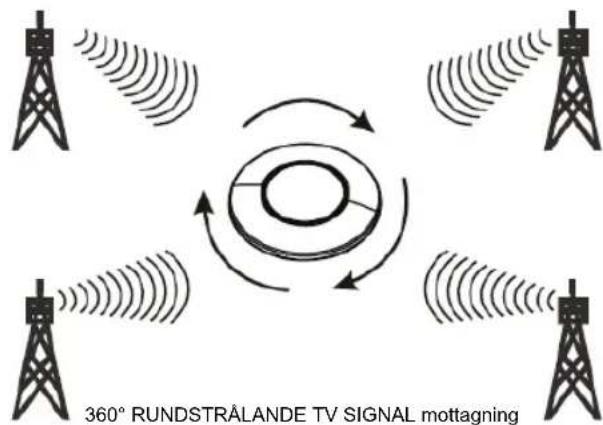

360° RUNDSTRÅLANDE TV SIGNAL mottagning

För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle uppstå. Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

• Utseende och specifikationer kan komma att ändras utan föregående meddelande.
• Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.
• Den här bruksanvisningen producerades med omsorg. Dock kan inga rättigheter härröra. König Electronic kan inte acceptera ansvar för några felaktigheter i denna manual eller dess konsekvenser.
• Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.

Obs!

Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.
