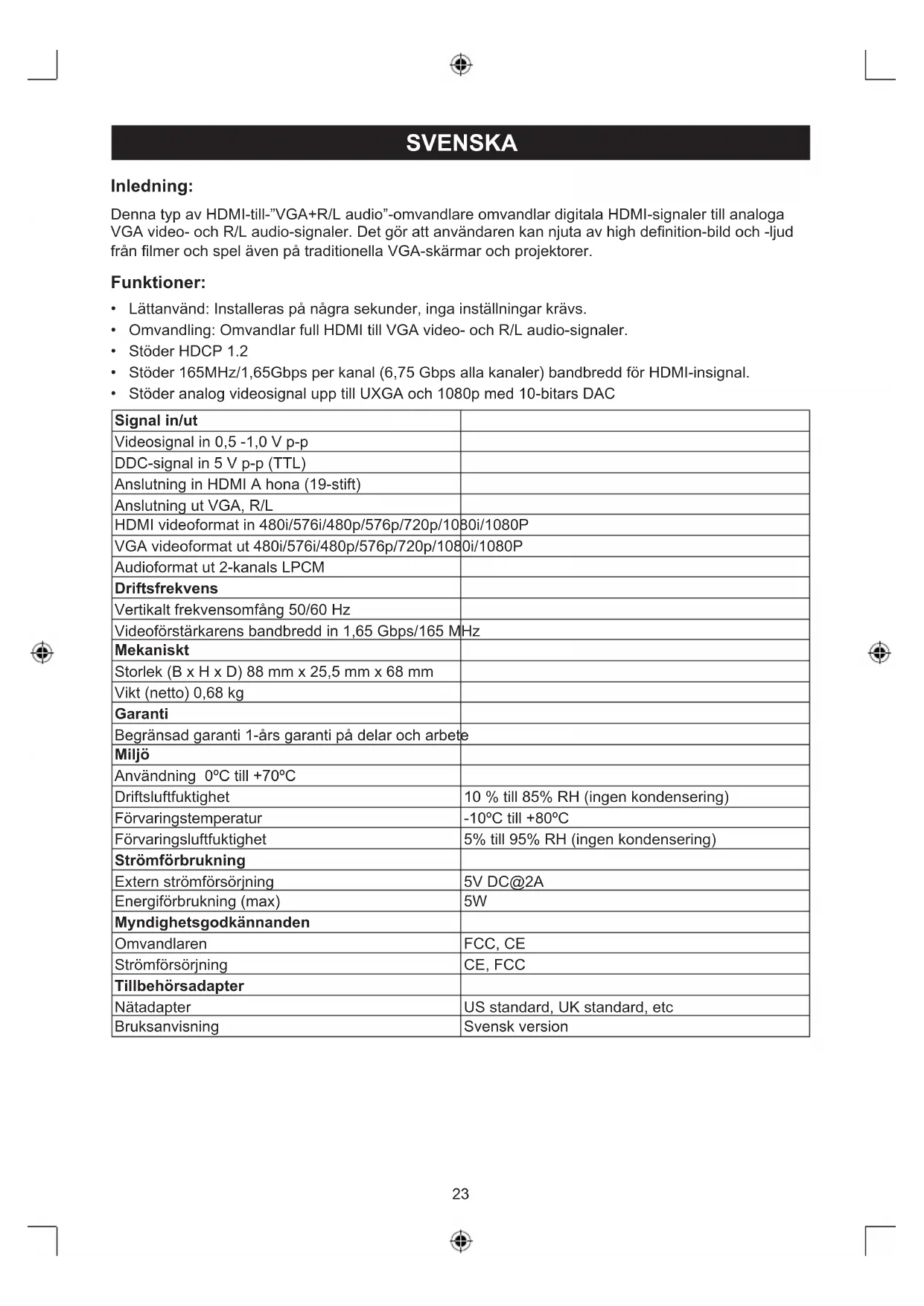

ÄLÄ AVAA HUOMIO23 SVENSKA Inledning: Denna typ av HDMI-till-”VGA+R/L audio”-omvandlare omvandlar digitala HDMI-signaler till analoga VGA video- och R/L audio-signaler. Det gör att användaren kan njuta av high denition-bild och -ljud från lmer och spel även på traditionella VGA-skärmar och projektorer. Funktioner:

• Lättanvänd: Installeras på några sekunder, inga inställningar krävs.

• Omvandling: Omvandlar full HDMI till VGA video- och R/L audio-signaler.

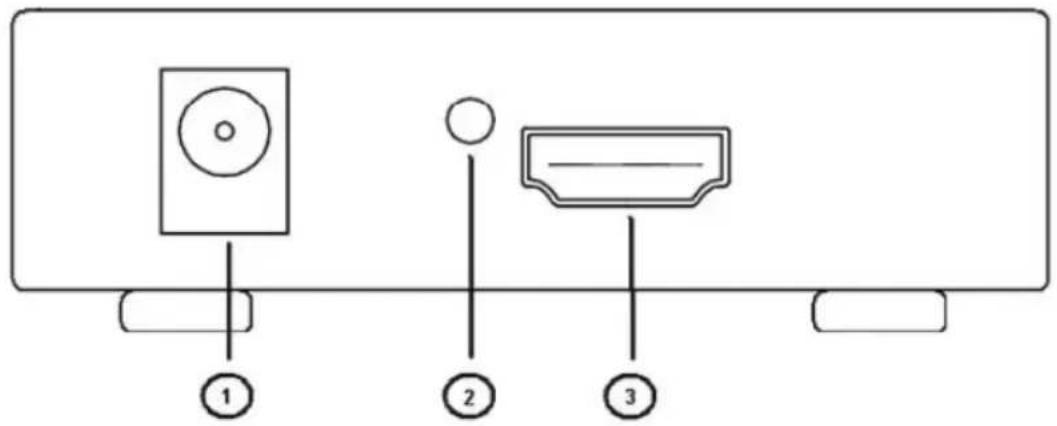

• Stöder analog videosignal upp till UXGA och 1080p med 10-bitars DAC Signal in/ut Videosignal in 0,5 -1,0 V p-p DDC-signal in 5 V p-p (TTL) Anslutning in HDMI A hona (19-stift) Anslutning ut VGA, R/L HDMI videoformat in 480i/576i/480p/576p/720p/1080i/1080P VGA videoformat ut 480i/576i/480p/576p/720p/1080i/1080P Audioformat ut 2-kanals LPCM Driftsfrekvens Vertikalt frekvensomfång 50/60 Hz Videoförstärkarens bandbredd in 1,65 Gbps/165 MHz Mekaniskt Storlek (B x H x D) 88 mm x 25,5 mm x 68 mm Vikt (netto) 0,68 kg Garanti Begränsad garanti 1-års garanti på delar och arbete Miljö Användning 0ºC till +70ºC Driftsluftfuktighet 10 % till 85% RH (ingen kondensering) Förvaringstemperatur -10ºC till +80ºC Förvaringsluftfuktighet 5% till 95% RH (ingen kondensering) Strömförbrukning Extern strömförsörjning 5V DC@2A Energiförbrukning (max) 5W Myndighetsgodkännanden Omvandlaren FCC, CE Strömförsörjning CE, FCC Tillbehörsadapter Nätadapter US standard, UK standard, etc Bruksanvisning Svensk version24 Anslutningar: Framsida Baksida

Före installation, se till att alla enheter som ska anslutas är avslagna.

1) Anslut HDMI ingångskälla till omvandlaren (kablar medföljer ej).

3) Anslut VGA och R/L audioutgångar på produkten till visningsenheten.

4) Anslut likströmsänden på 5 V strömförsörjningsenheten till produkten och anslut sedan

växelströmsänden på strömförsörjningsenheten till nätuttag.

5) Slå på alla anslutna enheter, välj insignalen från visningskällan till VGA-kanalen.

6) Bilden behöver inte justeras. Omvandlaren sköter det automatiskt.

OBS: HDMI-till-VGA-omvandling kan innebära följande kompabilitetsproblem

• Om VGA-porten på skärmen inte stöder en uppdateringsfrekvens på 50 Hz kommer den anslutna skärmen inte att visa någon bild om HDMI-källans uppdateringsfrekvens är inställd på 50 Hz.

• Om VGA-porten på skärmen inte stöder upplösningar på 720p, 1080i och 1080p kommer den anslutna skärmen inte att visa någon bild om HDMI-källan är inställd på 720p, 1080i eller 1080p.

• Om den anslutna VGA-skärmen inte stöder överlappande upplösningar kommer den inte att visa någon bild om HDMI-källan är inställd på 1080i, 480i eller 567i.25 Omvandlaren stöder fullt ut ovanstående format. Dessa vanliga problem uppkommer vanligen för att skärmen inte stöder dessa format. Säkerhetsanvisningar: För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle uppstå. Utsätt inte produkten för vatten eller fukt. Underhåll: Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel. Garanti: Ingen garanti gäller vid ändringar eller modieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt. Allmänt: Utseende och specikationer kan komma att ändras utan föregående meddelande. Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana. Behåll bruksanvisningen och förpackningen för eventuellt framtida behov. Obs! Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det nns särskilda återvinningssystem för dessa produkter. ČESKY Popis: Tento typ převodníku HDMI na VGA+R/L audio” konvertuje digitální HDMI signály na výstupní analogové VGA video a R/L audio signály. Nabízí uživatelům požitek z videa s velkým rozlišením a zvukem při sledování lmů nebo při hraní her na tradičních VGA monitorech nebo projektorech. Vlastnosti:
