KN-TTUSB100 - Ljud/video-omvandlare KONIG - Gratis bruksanvisning och manual

Produkttyp	Analog-till-digital ljud/video-omvandlare
Märke	König
Modell	KN-TTUSB100
Mått (L x B x H)	Cirka 12 x 7 x 2,5 cm
Vikt	Cirka 150 g
Strömförsörjning	USB-port (5 V, 500 mA)
Videoingång	Composite (gul RCA) eller S-Video
Ljudingång	2 x RCA (L/R) eller 3,5 mm telejack
Utgång	USB 2.0 till dator
Maximal videoupplösning	720 x 576 (PAL) / 720 x 480 (NTSC)
Ljudformat som stöds	PCM 16-bit, 44,1 kHz / 48 kHz
Inkluderad programvara	Inspelnings- och konverteringsprogram (t.ex. VirtualDub, Honestech)
Kompatibelt operativsystem	Windows 7/8/10/11, macOS 10.12 och senare
Huvudfunktioner	Digitalisering av VHS, Hi8, V8, analoga videokameror och ljud
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Använd inte slipande produkter.
Säkerhet	Utsätt inte för fukt. Koppla bort vid åska. Använd endast skärmade kablar.
Reservdelar och reparerbarhet	Denna produkt innehåller inga användarrepeterbara delar. Kontakta kundtjänst vid fel.
Förpackningens innehåll	Adapter, USB-kabel, RCA-ljud/videokablar, programvara på CD (eller nedladdningslänk), användarmanual
Garanti	2 år
Allmän information	Designad för digitalisering av analoga källor. Kräver en dator med USB-port.

Vanliga frågor - KN-TTUSB100 KONIG

Hur ansluter jag omvandlaren KN-TTUSB100 till min dator?

Anslut den medföljande USB-kabeln till omvandlaren och till en ledig USB-port på din dator. Operativsystemet bör automatiskt upptäcka enheten. Om inte, installera drivrutinerna från CD-skivan eller Königs webbplats.

Vilka typer av kablar ska jag använda för att ansluta en videobandspelare?

Använd en RCA composite-kabel (gul för video, röd och vit för ljud) eller en S-Video-kabel om tillgänglig. Anslut ändarna till videobandspelaren och motsvarande ingångar på omvandlaren.

Inspelningsprogrammet känner inte igen omvandlaren. Vad gör jag?

Kontrollera att omvandlaren är korrekt ansluten och att drivrutinerna är installerade. Prova en annan USB-port. Starta om datorn. Se till att programmet är inställt på rätt inspelningsenhet (USB Video Device).

Kan jag spela in direkt i MP4 eller MKV-format?

Det medföljande programmet spelar vanligtvis in okomprimerad AVI. Du kan sedan konvertera filen till önskat format med ett konverteringsprogram (t.ex. HandBrake). Vissa betalprogram möjliggör direkt inspelning i MP4.

Videobilden är hackig eller har artefakter. Hur förbättrar jag kvaliteten?

Använd en källa i gott skick och skärmade kablar. Minska inspelningsupplösningen i programvarans inställningar (t.ex. 640x480). Stäng andra program för att frigöra resurser. Använd om möjligt en direkt USB 2.0- eller 3.0-port (inte via en hub).

Ljudet är osynkroniserat med bilden. Hur åtgärdar jag det?

Detta kan inträffa med instabila källor. Justera ljudförskjutningen manuellt i programmet. Använd ett videoredigeringsprogram för att synkronisera om efter inspelning. Kontrollera att ljudsamplingsfrekvensen matchar källan (48 kHz rekommenderas).

Fungerar omvandlaren med macOS?

Ja, KN-TTUSB100 är kompatibel med macOS 10.12 och senare. Installera lämpliga drivrutiner om det behövs. Vissa inspelningsprogram som OBS eller QuickTime kan känna igen enheten.

Kan jag digitalisera ljudkassetter med denna omvandlare?

Ja, du kan digitalisera ljudkassetter om din bandspelare har en linjeutgång (RCA eller telejack). Anslut den till omvandlarens ljudingång. Använd ett ljudinspelningsprogram för att fånga ljudet.

Hur rengör jag omvandlaren?

Koppla bort enheten före rengöring. Använd en mjuk, torr trasa. Använd inte kemikalier, alkohol eller vätskor. Undvik att röra de interna kontakterna.

Vad gör jag om omvandlaren inte känns igen efter en Windows-uppdatering?

Installera om de senaste drivrutinerna från Königs webbplats. Kör installationsprogrammet som administratör. Kontrollera att enheten visas i enhetshanteraren (under 'Inspelningsenheter').

BRUKSANVISNING KN-TTUSB100 KONIG

KN-TTUSB100 är en mycket kompakt tvåvägs-USB/AUDIO omvandlare.

Omvandlar dina grammofonskivor, CD-skivor, kassetter eller andra analoga audiokällor till MP3 eller WAV på din PC. Omkopplingsbar ljudingång: line eller phono och den kan användas som PC-ljudkort: USB/audio line utgång.

Funktioner:

• RIAA förförstärkare för Phono In (grammofon in)
• Line in / Pre-Amp out omkopplare
- MM/MC val för olika typer av pickuper
- Kompatibel med Windows® eller Mac® OS standarddrivrutiner
- Strömförsörjning via USB-uttaget
- Ljudsamplingsfrekvensen kan ställas in på upp till 48 KHz för 2-kanalsinspelning
- Kompatibel med Windows® 2000/XP/Vista och Mac® OSX

Systemkrav:

Skivspelare

Grammofonskiva

Dator vars USB-uttag har 500 mA uteffekt

Inspelningsmjukvara

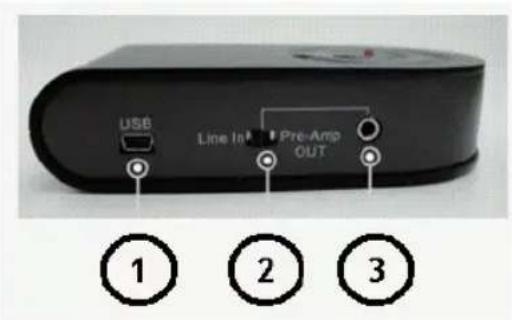

Anslutningar:

1) USB mini 5-stift ut
2) Omkopplare (Line in - Pre-Amp Out (linje in - förförstärkare ut))
3) 3.5mm uttag
4) MM/MC omkopplare
5) Phono In (grammofon in) (2xRCA)
6) Jord
7) LED indikator.

Användning:

- Omvandlar analog musik på grammofonskivor till digitalt format.

Följ beskrivningen för att spela in musik från en grammofonskiva.

A. Koppla R,L → R,L till skivspelaren och USB-förförstärkaren.
B. För att undvika brummande ljud som beror på felanpassning mellan USB-förförstärkaren och skivspelaren, rekommenderas det att användaren tillkopplar jordningspunkten mellan de båda apparaterna.
C. Koppla USB-kabeln till PC:n (även bärbar dito) och USB-förförstärkaren som bilden visar.

Om anslutningen är riktig, kommer PC: n automatiskt att identifiera enheten som "USB PREAMP". Nu kan du starta enheten på din dator.

Användning:

A. Anslut skivspelaren till USB-förförstärkaren
B. Spela grammofonskivan
C. Välj MM/MC position för olika pickuper
D. Nu kan du på din PC/bärbara dator starta inspelningen med ett inspelningsprogram

- PHONO förförstärkare (för sig själv eller tillsammans med en PC):

A. Koppla audiokabeln R,L → R,L till skivspelaren och USB-förförstärkaren.
B. För att undvika brummljud som beror på felanpassaning mellan USB-förförstärkaren och skivspelaren, rekomenderas det att användaren tillkopplar jordningspunkten mellan de båda apparaterna.
C. Koppla mini-USB-kabeln till din PC och till USB-förförstärkaren. Se till att kontakten är god eftersom USB-förförstärkaren får sin strömförsörjning via USB-uttaget.
D. Koppla 3.5mm → Audio R, L kabeln till "Line In/Pre-Amp Out" uttaget och Audio R,L änden till din stereoförstärkare.
E. Ställ skjutkontakten på USB-förförstärkaren i läget"Pre-Amp Out"

• Line-in inspelning:

Du kan använda denna USB-förförstärkare för att överföra (rippa) en Line-in-signal från audiokällor som t.ex. CD.

A. Koppla audiokabeln R,L → 3.5mm till din CD-spelare och till USB-förförstärkaren på det sätt som bilden visar.
B. Använd USB A → mini 5-kabeln. Koppla din PC:n eller bärbar dito till USB-förförstärkaren som bilden visar.

- Om din apparat bara har en 3.5mm stereo utgång:

A. Köp en 3.5mm → 3.5mm kabel (ingår ej), koppla ena änden till "Line In/Pre-Amp Out" uttaget på USB-förförstärkaren och den andra änden till 3.5mm uttaget på din ljudkälla.
B. Ställ skjutkontakten på USB-förförstärkaren i läget"Line In"

Användning:

A. Koppla på och spela upp din ljudkälla.
B. Nu kan du börja överföra (rippa) ljudet till din PC eller bärbara dator.

Felsökning:

1. Om datorn inte detekterar USB-förförstärkaren
   a. Kontrollera att anslutningen är korrekt.
   b. Koppla USB- förförstärkaren till USB-uttaget på nytt och kontrollera sedan om den automatiska detekteringen fungerar. (När enheten är detekterad, skall LED-indikatorn lysa)

2. Vilka är de minsta kraven din PC måste uppfylla?

En dator med ett USB-uttag som ger ut 500mA effekt räcker till.

1. Varför fungerar inte förförstärkarens utgång (Pre-Amp OUT)?

a. Se till att anslutningen är korrekt.
b. Se till att skjutkontakten är ställd på "Pre-Amp OUT".

1. Vilka slags inspelningsprogram kan jag använda?

Använd det inspełningsprogram som finns i ditt operativsystem eller försök ladda ner ett gratisprogram från internet.

ÖVERENSSTÄMMELSEFÖRKLARING

Vi,

Nedis B.V.

De Tweeling 28

Deklarerar att produkten:

överensstämmer med följande standarder:

EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3

Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel eller frätande medel.

Garanti:

Ingen garanti gäller vid några ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifikationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Obs!

Produkten är märkt med denna symbol. Det innebär att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.

Copyright ©
