Producttype	Analoog-naar-digitaal audio/video converter
Merk	König
Model	KN-TTUSB100
Afmetingen (L x B x H)	Ongeveer 12 x 7 x 2,5 cm
Gewicht	Ongeveer 150 g
Voeding	USB-poort (5 V, 500 mA)
Video-ingang	Composiet (geel RCA) of S-Video
Audio-ingang	2 x RCA (L/R) of 3,5 mm jackaansluiting
Uitgang	USB 2.0 naar computer
Maximale videoresolutie	720 x 576 (PAL) / 720 x 480 (NTSC)
Ondersteunde audioformaten	PCM 16 bits, 44,1 kHz / 48 kHz
Inbegrepen software	Opname- en conversiesoftware (bijv. VirtualDub, Honestech)
Compatibel besturingssysteem	Windows 7/8/10/11, macOS 10.12 en later
Hoofdfuncties	Digitaliseren van VHS, Hi8, V8 banden, analoge camcorders en audio
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Gebruik geen schurende producten.
Veiligheid	Niet blootstellen aan vocht. Bij onweer de stekker eruit halen. Alleen gebruiken met afgeschermde kabels.
Reserveonderdelen en repareerbaarheid	Dit product bevat geen door de gebruiker te repareren onderdelen. Neem bij defect contact op met de klantenservice.
Verpakkingsinhoud	Adapter, USB-kabel, audio/video RCA-kabels, software op CD (of downloadlink), gebruikershandleiding
Garantie	2 jaar
Algemene informatie	Ontworpen voor het digitaliseren van analoge bronnen. Vereist een computer met USB-poort.

Veelgestelde vragen - KN-TTUSB100 KONIG

Hoe sluit ik de KN-TTUSB100 converter aan op mijn computer?

Sluit de meegeleverde USB-kabel aan op de converter en op een vrije USB-poort van uw computer. Het besturingssysteem zou het apparaat automatisch moeten detecteren. Gebruik anders de stuurprogramma's van de CD of de König-website.

Welke soorten kabels moet ik gebruiken om een videorecorder aan te sluiten?

Gebruik een composiet RCA-kabel (geel voor video, rood en wit voor audio) of een S-Video-kabel indien beschikbaar. Sluit de uiteinden aan op de videorecorder en op de overeenkomstige ingangen van de converter.

De opnamesoftware herkent de converter niet. Wat moet ik doen?

Controleer of de converter goed is aangesloten en of de stuurprogramma's zijn geïnstalleerd. Probeer een andere USB-poort. Start de computer opnieuw op. Zorg ervoor dat de software is ingesteld op het juiste invoerapparaat (USB Video Device).

Kan ik direct opnemen in MP4- of MKV-formaat?

De meegeleverde software neemt meestal op in niet-gecomprimeerd AVI. U kunt het bestand vervolgens converteren naar het gewenste formaat met conversiesoftware (bijv. HandBrake). Sommige betaalde software biedt directe opname in MP4.

Het videobeeld is schokkerig of heeft artefacten. Hoe kan ik de kwaliteit verbeteren?

Gebruik een bron in goede staat en afgeschermde kabels. Verlaag de opname resolutie in de software instellingen (bijv. 640x480). Sluit andere applicaties om bronnen vrij te maken. Gebruik indien mogelijk een directe USB 2.0 of 3.0 poort (niet via een hub).

Het geluid is niet synchroon met het beeld. Hoe los ik dit op?

Dit kan gebeuren bij onstabiele bronnen. Pas in de software handmatig de audiovertraging aan. Gebruik videobewerkingssoftware om na opname te hersynchroniseren. Controleer of de audiobemonsteringsfrequentie overeenkomt met de bron (48 kHz aanbevolen).

Werkt de converter met macOS?

Ja, de KN-TTUSB100 is compatibel met macOS 10.12 en later. Installeer indien nodig de juiste stuurprogramma's. Sommige opnamesoftware zoals OBS of QuickTime kan het apparaat herkennen.

Kan ik met deze converter audiocassettes digitaliseren?

Ja, u kunt audiocassettes digitaliseren als uw bandrecorder een lijnuitgang (RCA of jack) heeft. Sluit deze aan op de audio-ingang van de converter. Gebruik een audio-opnameprogramma om het geluid vast te leggen.

Hoe maak ik de converter schoon?

Haal de stekker uit het apparaat voordat u het schoonmaakt. Gebruik een droge, zachte doek. Gebruik geen chemicaliën, alcohol of vloeistoffen. Raak de interne connectoren niet aan.

Wat moet ik doen als de converter niet wordt herkend na een Windows-update?

Herinstalleer de nieuwste stuurprogramma's van de König-website. Voer het installatieprogramma uit als administrator. Controleer of het apparaat verschijnt in Apparaatbeheer (onder 'Video-opnameapparaten').

GEBRUIKSAANWIJZING KN-TTUSB100 KONIG

GEBRUIKSAANWIJZING (p. 17)

AUDIO USB-OMZETTER

5215MC 's-Hertogenbosch

The Netherlands

Tel.: [phone]

Email: [e-mail]

5215MC 's-Hertogenbosch

Niederlande

Tel.: [phone]

Email: [e-mail]

5215MC 's-Hertogenbosch

Pays Bas

Tél : [phone]

E-mail: [e-mail]

De KN-TTUSB100 is een ultracompacte bidirectionele USB/AUDIO adapter.

Zet uw vinyl, CDs, audiocassettes of elke analoge audiobron om naar MP3 of WAV op uw PC. Twee audio-ingangen: line of phono en het kan worden gebruikt als PC-geluidskaart: USB/audio line uitgang.

Eigenschappen:

• RIAA voorversterker voor PHONO IN
• Line in / Pre-Amp uit schakelaar
- MM/MC selectie voor verschillende platenspelerelementen
- Compatibel met standaard stuurprogramma's van Windows® of Mac® OS
- USB-bus voeding
• Audio sampling rates kunnen worden ingesteld tot 48 KHz voor 2 kanaalopnamen
- Compatibel met Windows® 2000/XP/Vista en Mac® OSX

Systeemvereisten:

Platenspeler

Langspeelplaat of single

Computer met USB-poorten met mA voeding capaciteit

Opnamesoftware

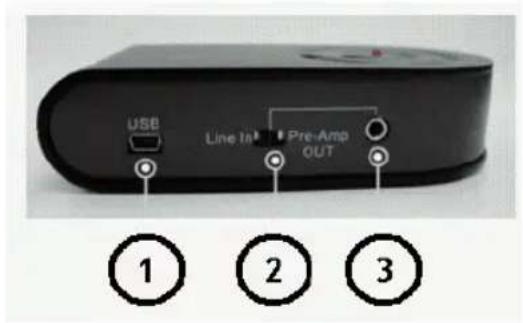

Verbindingen:

1) USB mini 5pin Out
2) Line in / Pre-Amp uit schakelaar
3) 3.5mm aansluiting
4) MM/MC schakelaar
5) Phono in (2xRCA)
6) Aarding
7) LED-aanduiding

Toepassing:

- Zet analoge muziek op langspeelplaten om naar digitaal formaat.

Volg deze instructies om muziek van een langspeelplaat op te nemen.

A. Sluit de R,L → R,L kabels aan op de platenspeler en de USB-voorversterker.
B. Om een bromtoon te voorkomen dat wordt veroorzaakt door een verkeerde aansluiting van de platenspeler en de USB-voorversterker, wordt het aanbevolen dat u de aarding van de 2 apparaten aansluit.
C. Sluit de USB-kabel aan op uw PC (of notebook) en de USB-voorversterker zoals hiernaast staat afgebeeld.

Wanneer de USB-aansluiting in orde is, zal de PC automatisch dit apparaat herkennen als "USB PREAMP". U kunt het apparaat nu gebruiken op uw computer.

Bediening:

A. Sluit de platenspeler aan op de USB-voorversterker.
B. Speel de plaat af.
C. Selecteer de MM/MC positie voor het type element van uw platenspeler.
D. Nu kunt u starten met uw opnamesoftware op uw PC /notebook.

- PHONO voorversterker (zelfstandig of in combinatie met uw PC):

A. Sluit de audiokabels aan op de platenspeler en de USB-voorversterker.
B. Om een bromtoon te voorkomen dat wordt veroorzaakt door een verkeerde aansluiting van de platenspeler en de USB-voorversterker, wordt het aanbevolen dat u de aarding van de 2 apparaten aansluit.
C. Gebruik de USB → mini USB-kabel en sluit uw PC en de USB-voorversterker aan. Controleer of de verbinding goed is want de USB-voorversterker wordt gevoed door de USB-poort.
D. Sluit de 3.5mm → audiokabel aan op de "Line In/Pre-Amp Out" poort en uw versterker.
E. Stel de schuif op de USB-voorversterker op de "Pre-Amp Out" positie.

- Line-in opname:

U kunt deze USB-voorversterker gebruiken om een Line-in signaal van een audio-apparaat zoals een CD-speler op te nemen.

A. Sluit de audiokabel R,L → 3.5mm aan op uw CD-speler en de USB-voorversterker zoals hiernaast staat afgebeeld.
B. Gebruik de USB A → mini 5 kabel om uw PC of notebook op de USB-voorversterker aan te sluiten zoals hiernaast staat afgebeeld.

- Indien uw audio-apparaat alleen een 3.5mm stereo-uitgang heeft:

A. Koop een 3.5mm → 3.5mm kabel (niet bijgesloten), sluit deze aan op de "Line In/Pre-Amp Out" poort op de USB-voorversterker en de 3.5mm uitgang van uw audio-apparaat.
B. Stel de schuif op de USB-voorversterker op de "Line In" positie.

Bediening:

A. Schakel uw audio-apparaat in.
B. U kunt nu de audio op uw PC of notebook opnemen.

Het oplossen van problemen:

1. Wanneer uw computer de USB-voorversterker niet herkend
   a. Controleer de aansluiting.
   b. Sluit de USB-voorversterker opnieuw aan op uw USB-poort en controleer de auto-detection functie. (Wanneer het apparaat herkend is gaat de LED branden.)

2. Wat is de minimale vereiste van uw PC?
   Een computer met een USB-poort en met 500mA voeding voldoet.

3. Waarom werkt de Pre-Amp OUT niet?

a. Controleer de aansluiting.
b. Controleer of de schuif is ingesteld op "Pre-Amp OUT".

1. Welk opnameprogramma kan ik gebruiken?

Gebruik het bestaande opnameprogramma in uw besturingssysteem of probeer een gratis programma te downloaden van internet.

CONFORMITEITVERKLARING

Wij,

Nedis BV

De Tweeling 28

5215 MC 's-Hertogenbosch

Nederland

Tel.: [phone]

E-mail: [e-mail]

verklaren dat het product:

Merknaam: König Electronic

Model: KN-TTUSB100

Omschrijving: AUDIO USB-OMZETTER

in overeenstemming is met de volgende normen::

EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3

en voldoet aan de vereiste richtlijnen 89/336/EEG, 92/31/EEG en 93/68/EEG van de Europese Unie.

's-Hertogenbosch, 01 oktober 2008

Mevr. J. Gilad

Directeur inkoop

Veiligheidsvoorzorgsmaatregelen:

Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
