KN-TTUSB100 - Audio-/Video-Konverter KONIG - Kostenlose Bedienungsanleitung

Produkttyp	Analog-Digital-Audio-/Videokonverter
Marke	König
Modell	KN-TTUSB100
Abmessungen (L x B x H)	Ca. 12 x 7 x 2,5 cm
Gewicht	Ca. 150 g
Stromversorgung	USB-Anschluss (5 V, 500 mA)
Videoeingang	Composite (gelber RCA) oder S-Video
Audioeingang	2 x RCA (L/R) oder 3,5 mm Klinkenstecker
Ausgang	USB 2.0 zum Computer
Maximale Videoauflösung	720 x 576 (PAL) / 720 x 480 (NTSC)
Unterstützte Audioformate	PCM 16 Bit, 44,1 kHz / 48 kHz
Inklusive Software	Erfassungs- und Konvertierungssoftware (z.B. VirtualDub, Honestech)
Kompatibles Betriebssystem	Windows 7/8/10/11, macOS 10.12 und neuer
Hauptfunktionen	Digitalisierung von VHS-, Hi8-, V8-Kassetten, analogen Camcordern und Audio
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen. Bei Gewitter abziehen. Nur mit abgeschirmten Kabeln verwenden.
Ersatzteile und Reparierbarkeit	Dieses Produkt enthält keine vom Benutzer zu reparierenden Teile. Bei Defekt den Kundendienst kontaktieren.
Packungsinhalt	Adapter, USB-Kabel, RCA-Audio-/Videokabel, Software auf CD (oder Download-Link), Bedienungsanleitung
Garantie	2 Jahre
Allgemeine Informationen	Entwickelt zur Digitalisierung analoger Quellen. Erfordert einen Computer mit USB-Anschluss.

Häufig gestellte Fragen - KN-TTUSB100 KONIG

Wie schließe ich den Konverter KN-TTUSB100 an meinen Computer an?

Schließen Sie das mitgelieferte USB-Kabel an den Konverter und an einen freien USB-Anschluss Ihres Computers an. Das Betriebssystem sollte das Gerät automatisch erkennen. Falls nicht, installieren Sie die Treiber von der CD oder der König-Website.

Welche Kabeltypen werden zum Anschluss eines Videorekorders verwendet?

Verwenden Sie ein Composite-RCA-Kabel (gelb für Video, rot und weiß für Audio) oder ein S-Video-Kabel falls verfügbar. Schließen Sie die Enden an den Videorekorder und die entsprechenden Eingänge des Konverters an.

Die Erfassungssoftware erkennt den Konverter nicht. Was tun?

Überprüfen Sie, ob der Konverter richtig angeschlossen und die Treiber installiert sind. Versuchen Sie einen anderen USB-Anschluss. Starten Sie den Computer neu. Stellen Sie sicher, dass die Software auf das richtige Eingabegerät (USB-Videogerät) eingestellt ist.

Kann ich direkt im MP4- oder MKV-Format aufnehmen?

Die enthaltene Software erfasst in der Regel in unkomprimiertem AVI. Sie können die Datei dann mit einer Konvertierungssoftware (z.B. HandBrake) in das gewünschte Format konvertieren. Einige kostenpflichtige Software ermöglicht die direkte Aufnahme als MP4.

Das Videobild ist ruckelig oder hat Artefakte. Wie kann ich die Qualität verbessern?

Verwenden Sie eine Quelle in gutem Zustand und abgeschirmte Kabel. Reduzieren Sie die Erfassungsauflösung in den Softwareeinstellungen (z.B. 640x480). Schließen Sie andere Anwendungen, um Ressourcen freizugeben. Verwenden Sie wenn möglich einen direkten USB 2.0- oder 3.0-Anschluss (nicht über einen Hub).

Der Ton ist nicht synchron mit dem Bild. Wie korrigieren?

Dies kann bei instabilen Quellen vorkommen. Passen Sie in der Software die Audioverzögerung manuell an. Verwenden Sie eine Videobearbeitungssoftware, um nach der Erfassung neu zu synchronisieren. Überprüfen Sie, ob die Audio-Abtastrate mit der Quelle übereinstimmt (48 kHz empfohlen).

Funktioniert der Konverter mit macOS?

Ja, der KN-TTUSB100 ist mit macOS 10.12 und neuer kompatibel. Installieren Sie bei Bedarf die entsprechenden Treiber. Einige Erfassungssoftware wie OBS oder QuickTime kann das Gerät erkennen.

Kann ich mit diesem Konverter Audiokassetten digitalisieren?

Ja, Sie können Audiokassetten digitalisieren, wenn Ihr Tonbandgerät über einen Line-Ausgang (RCA oder Klinke) verfügt. Schließen Sie ihn an den Audioeingang des Konverters an. Verwenden Sie eine Audioaufnahmesoftware, um den Ton zu erfassen.

Wie reinige ich den Konverter?

Trennen Sie das Gerät vor der Reinigung vom Strom. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Chemikalien, Alkohol oder Flüssigkeiten. Vermeiden Sie es, die internen Anschlüsse zu berühren.

Was tun, wenn der Konverter nach einem Windows-Update nicht erkannt wird?

Installieren Sie die neuesten Treiber von der König-Website neu. Führen Sie das Installationsprogramm als Administrator aus. Überprüfen Sie, ob das Gerät im Geräte-Manager (unter 'Aufnahmegeräte') angezeigt wird.

BEDIENUNGSANLEITUNG KN-TTUSB100 KONIG

Der KN-TTUSB100 ist ein sehr kompakter bidirektionaler USB/AUDIO-Vorverstärker. Wandeln Sie Ihre Schallplatten, CDs, Audiokassetten oder anderen analogen Audioquellen in MP3 oder WAV auf Ihrem PC um. Umschaltbarer Audioeingang: Line oder Phono, und er kann als PC-Soundkarte benutzt werden: USB/Audio-Line-Ausgang.

Merkmale:

• RIAA-Vorverstärkerschaltung PHONO IN
• Umschaltung zwischen Line in / Pre-Amp out
- MM/MC-Auswahl für verschiedene Plattenspieler-Tonabnehmer
- Kompatibel mit Windows®- oder Mac® OS-Standardtreibern
• Vom USB-Bus gespeist
• Die Audiosamplingraten können auf bis zu 48 kHz für 2-Kanal-Aufnahme eingestellt werden.
- Kompatibel mit Windows® 2000/XP/Vista und Mac® OSX

Systemanforderungen

Plattenspieler

Schallplatte

Computer mit USB-Anschlüssen mit 500 mA Speisevermögen

Aufnahme-Software

Anschlüsse:

1) USB mini 5pin Ausgang
2) Schalter (Line in - Pre-Amp Out)
3) 3,5 mm-Klinkenanschluss
4) MM/MC-Schalter
5) Phono Eingang (2xRCA)
6) Erdung
7) LED-Anzeige

Anwendung:

- Wandeln Sie analoge Musik auf Schallplatten ins digitale Format um.

Befolgen Sie die Beschreibung, um Musik von der Schallplatte aufzunehmen.

A. Schließen Sie das R,L → R,L-Kabel an den Schallplattenspieler und den USB-Vorverstärker an.
B. Um ein BRUMM-Geräusch vermeiden, das durch schlechte Anpassung des Plattenspielers an den USB-Vorverstärker entstehen kann, wird empfohlen, den Erdungspunkt zwischen den beiden Geräten anzuschließen.
C. Schließen Sie das USB-Kabel an den PC (oder das Notebook) und USB-Vorverstärker an, wie es in der Abbildung gezeigt ist.

Wenn der USB-Anschluss in Ordnung ist, erkennt der PC es automatisch als "USB PREAMP". Dann können Sie beginnen, das Gerät an Ihrem Computer zu benutzen.

Bedienung:

A. Schließen Sie den Plattenspieler an den USB-Vorverstärker an.
B. Spielen Sie die Schallplatte ab.
C. Wählen Sie die MM/MC-Position für die verschiedenen Typen von Tonabnehmern für Plattenspieler.
D. Nun können Sie die Aufnahme mit Ihrer Audio-Grabbing-Software auf einem PC/Notebook beginnen.

- PHONO-Vorverstärker (Unabhängig oder gleichzeitig mit PC betrieben):

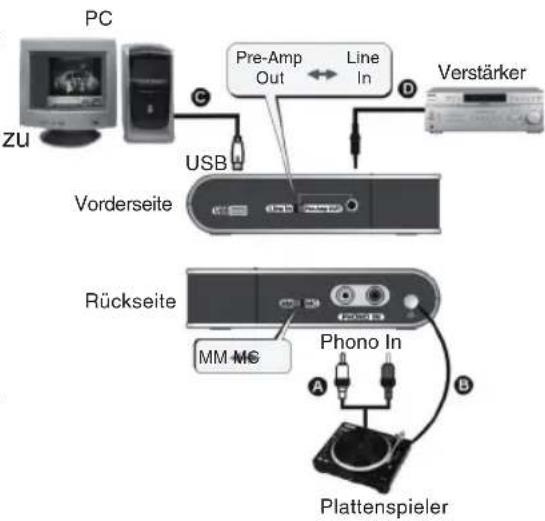

A. Schließen Sie das R,L → R,L-Kabel an den Schallplattenspieler und an USB Pre-Amp an.
B. Um ein BRUMM-Geräusch vermeiden, das durch schlechte Anpassung des Plattenspielers an den USB-Vorverstärker entstehen kann, wird empfohlen, den Erdungspunkt zwischen den beiden Geräten anzuschließen.
C. Schließen Sie mit dem USB → mini USB-Kabel Ihren PC an USB-Vorverstärker an. Überzeugen Sie sich davon, dass der Anschluss in Ordnung ist, da der USB-Vorverstärker über den USB-Anschluss gespeist wird.

D. Schließen Sie das 3,5 mm → Audio R, L-Kabel an, und schließen Sie den "Line In/Pre-Amp Out"-Anschluss und die Audio-R,L-Seite an Ihren Stereoverstärker an.
E. Stellen Sie den Schiebeschalter am USB-Vorverstärker auf "Pre-Amp Out".

• Line-in Grabbing:

Sie können diesen USB-Vorverstärker benutzen, um ein Line-in-Signal aus einem Audiogerät wie z.B. CD zu rippen.

A. Schließen Sie das Audiokabel R,L → 3,5 mm an Ihren CD-Player und den USB-Vorverstärker an, wie es im Bild gezeigt wird.
B. Schließen Sie Ihren PC oder Ihr Notebook mit dem USB A → mini 5-Kabel an den USB-Vorverstärker an, wie es im Bild gezeigt wird.

- Wenn Ihr Audiogerät nur den 3,5 mm-Stereoausgang unterstützt:

A. Kaufen Sie ein 3,5 mm → 3,5 mm-Kabel (nicht beigefügt), und schließen Sie ein Ende an "Line In/Pre-Amp Out" am USB-Vorverstärker und das andere Ende an den 3,5 mm-Ausgang Ihres Audiogeräts an.
B. Schieben Sie den Schiebeschalter am USB-Vorverstärker auf "Line In".

Bedienung:

A. Schalten Sie Ihr Audiogerät an und lassen es spielen.
B. Jetzt können Sie beginnen, die Audioquelle auf Ihren PC oder Ihr Notebook zu rippen.

Fehlersuche:

1. Wenn der Computer keinen USB-Vorverstärker erkennt.
   a. Sehen Sie bitte nach, ob der Anschluss richtig ist.
   b. Schließen Sie bitte den USB-Vorverstärker erneut an den USB-Anschluss an, und überprüfen Sie dann die Funktion der automatischen Erkennung. (Wenn das Gerät erkannt wird, sollte die LED-Lampe an sein.)

2. Welche Minimalanforderungen gibt es an den PC? Ein Computer mit einem USB-Anschluss und einer Stromversorgung von 500 mA reicht aus.

3. Warum funktioniert der Pre-Amp OUT nicht?
   a. Sehen Sie bitte nach, ob der Anschluss richtig ist.
   b. Sehen Sie bitte nach, ob der Schiebeschalter auf "Pre-Amp OUT" gestellt ist.

4. Welches Aufnahmeprogramm kann ich benutzen?

Benutzen Sie bitte das vorhandene Aufnahmeprogramm in Ihrem Betriebssystem, oder versuchen Sie, freie Audioprogramme aus dem Internet herunterzuladen.

KONFORMITÄTSERKLÄRUNG

Wir,

Nedis B.V.

De Tweeling 28

erklären, dass das Produkt:

Marke: König Electronic

Modell: KN-TTUSB100

Beschreibung: AUDIO/PHONO USB ADAPTER

den folgenden Standards entspricht:

EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3

Das Produkt erfüllt die Bestimmungen der EG-Richtlinien 89/336/EEC, 92/31/EEC und 93/68/EEC.

's-Hertogenbosch, 1. Oktober 2008

J. Gilad

Einkaufsleiterin

Sicherheitsvorkehrungen:

Sorgen Sie dafür, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Konstruktionen und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
