| Tipo di prodotto | Convertitore audio/video analogico-digitale |
| Marca | König |
| Modello | KN-TTUSB100 |
| Dimensioni (L x P x A) | Circa 12 x 7 x 2,5 cm |
| Peso | Circa 150 g |
| Alimentazione | Porta USB (5 V, 500 mA) |
| Ingresso video | Composito (RCA giallo) o S-Video |
| Ingresso audio | 2 x RCA (L/R) o jack da 3,5 mm |
| Uscita | USB 2.0 verso computer |
| Risoluzione video massima | 720 x 576 (PAL) / 720 x 480 (NTSC) |
| Formati audio supportati | PCM 16 bit, 44,1 kHz / 48 kHz |
| Software incluso | Software di cattura e conversione (es: VirtualDub, Honestech) |
| Sistema operativo compatibile | Windows 7/8/10/11, macOS 10.12 e versioni successive |
| Funzioni principali | Digitalizzazione di cassette VHS, Hi8, V8, videocamere analogiche e audio |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi. |
| Sicurezza | Non esporre all'umidità. Scollegare in caso di temporale. Utilizzare solo cavi schermati. |
| Parti di ricambio e riparabilità | Questo prodotto non contiene parti riparabili dall'utente. In caso di difetto, contattare il servizio post-vendita. |
| Contenuto della confezione | Adattatore, cavo USB, cavi audio/video RCA, software su CD (o link per il download), manuale d'uso |
| Garanzia | 2 anni |
| Informazioni generali | Progettato per la digitalizzazione di sorgenti analogiche. Richiede un computer con porta USB. |
Domande frequenti - KN-TTUSB100 KONIG
Domande degli utenti su KN-TTUSB100 KONIG
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Convertitore audio/video in formato PDF gratuitamente! Trova il tuo manuale KN-TTUSB100 - KONIG e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KN-TTUSB100 del marchio KONIG.
MANUALE UTENTE KN-TTUSB100 KONIG
II KN-TTUSB100 è un adattatore USB/AUDIO bidirezionale ultracompatto
Consente di adattare dischi in vinile, cd, audiocassette o qualsiasi altra sorgente audio analogica in MP3 o WAV sul PC. Ingresso audio commutabile tra line o phono e utilizzabile come scheda audio PC: uscita USB/linea audio
Caratteristiche:
- Circuito pre-amplificatore RIAA per ingresso PHONO
• Commutatore ingresso linea / uscita pre-amp - Selezione MM/MC per diversa cartuccia di fonografo
- Compatibile con driver predefiniti sistemi operativi Windows® o Mac®
- Alimentato con bus USB
- I tassi di campionamento audio sono impostabili fino a 48 KHz per la registrazione a 2 canali
- Compatibile con Windows® 2000/XP/Vista e Mac® OSX
Requisiti di sistema:
Giradischi
Disco fonografico
Computer con porte USB a capacità di alimentazione da 500 mA
Software di registrazione
Collegamenti:
1) Uscita USB mini a 5 pin
2) Commutatore (Ingresso linea / Uscita pre-amp)
3) Collegamento jack da 3,5 mm
4) Commutatore MM/MC
5) Ingresso phono (2xRCA)
6) Messa a terra
7) Spia LED.
Applicazione:
- Adattare musica analogica su disco fonografico in formato digitale.

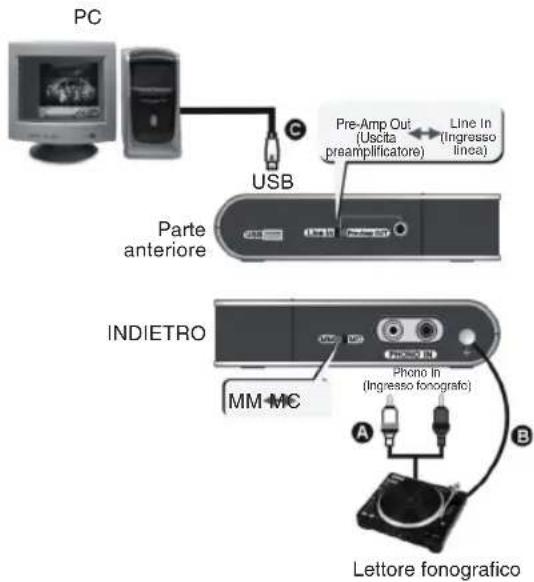

Attenersi alla descrizione per registrare musica da un disco in vinile.
A. Collegare il cavo R,L → R,L al giradischie al preamplificatore USB.
B. Per evitare disturbi HUM determinati dallo sfasamento del giradischi e del preamplificatore USB, si consiglia di collegare il punto di messa a terra tra i due dispositivi.
C. Collegare il cavo USB al PC (o al computer portatile) e al Pre-amp USB attenendosi a quanto mostrato in figura.
Se il collegamento USB è corretto, il PC rileverà automaticamente l'unità come "USB PREAMP". A questo punto si può iniziare a usare il dispositivo sul computer.
Funzionamento:
A. Collegare il giradischi al preamplificatore USB
B. Riprodurre il disco in vinile
C. Selezionare la posizione MM/MC in relazione ai vari tipi di puntina del giradischi
D. A questo punto, è possibile iniziare e registrare con il software di acquisizione audio su un PC/computer portatile
- Preamplificatore PHONO (indipendente o funzionante contemporaneamente con PC):
A. Collegare il cavo audio R,L → R,L al giradischi e al preamplificatore USB.
B. Per evitare disturbi HUM determinati dallo sfasamento del giradischi e del preamplificatore USB, si consiglia di collegare il punto di messa a terra tra i due dispositivi.
C. Prendere il cavo USB → mini USB e collegare il PC e il preamplificatore USB. Verificare la correttezza del collegamento, tenuto conto del fatto che il preamplificatore viene alimentato attraverso la porta USB.
D. Collegare il cavo da 3,5 mm → Audio R, L e collegare la porta "Ingresso linea / Uscita pre-amp e l'estremità audio R, L all'amplificatore stereo.
E. Impostare il cursore sull'amplificatore USB sulla posizione "Pre-Amp Out" (Uscita Pre-Amp)

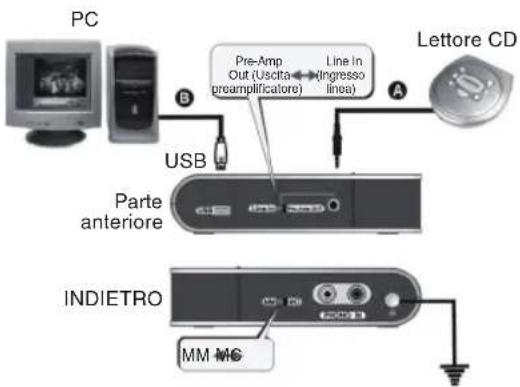

• Acquisizione ingresso linea:
È possibile utilizzare il preamplificatore USB per estrarre il segnale di ingresso linea da un dispositivo audio, ad esempio un CD
A. Collegare il cavo audio R,L → da 3,5 mm al lettore CD e all'amplificatore USB attenendosi a quanto mostrato in figura.
B. Prendere il cavo USB A → mini 5 Collegare il PC o il computer portati al preamplificatore USB come mostrato in figura.
- Se il dispositivo audio supporta solo un'uscita stereo da 3,5mm:
A. Acquistare un cavo da 3,5 mm → 3,5 mm (non in dotazione) collegare un'estremità alla porta "Line In/Pre-Amp Out" sul preamplificatore USB e l'altra estremità all'uscita da 3,5 mm del dispositivo audio.
B. Impostare la posizione del cursore sul preamplificatore USB su "Line In" (Ingresso linea)
Funzionamento:
A. Inserire l'energia e riprodurre il dispositivo audio
B. A questo punto si può iniziare ad estrarre l'audio nel PC o nel computer portatile
Risoluzione dei problemi:
- Se il computer non rileva il preamplificatore USB
a. Verificare la correttezza del collegamento.
b. Ricollegare il preamplificatore USB alla porta USB e quindi controllare la funzione di rilevazione automatica. (Quando l'unità viene rilevata, la spia LED deve essere accesa) -
Quali sono i requisiti minimi in relazione al PC?
È sufficiente un computer con una porta USB e una capacità di alimentazione di 500 mA. -
Perchè Pre-amp OUT non funziona?
a. Verificare la correttezza del collegamento.
b. Verificare che il cursore sia impostato su "Pre-Amp OUT". -
Quali tipi di programmi di registrazione si possono utilizzare?
Utilizzare il programma di registrazione presente nel proprio sistema operativo o eventualmente scaricare programmi audio gratuiti da Internet.
DICHIARAZIONE DI CONFORMITÀ
Questa società,
Nedis B.V.
De Tweeling 28
Dichiara che il prodotto:
Marca: König Electronic
Modello: KN-TTUSB100
Descrizione: ADATTATORE USB AUDIO/PHONO
è conforme ai seguenti standard:
EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3
e rispetta i requisiti delle Direttive dell'Unione Europea 89/336/CEE, 92/31/CEE e 93/68/CEE.
's-Hertogenbosch, 1° ottobre 2008
Sig.ra J. Gilad
Direttore agli acquisti
Precauzioni di sicurezza:
Non esporre il prodotto ad acqua o umidità.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.
Generalità:
Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.
Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono in questo documento riconosciuti come tali.
Attenzione:
Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
Copyright ©
