CMP-VGACONV12 - Convertitore audio/video KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Convertitore audio/video VGA a composito
Marca	Konig
Modello	CMP-VGACONV12
Dimensioni (L x l x H)	90 x 55 x 25 mm
Peso	120 g
Alimentazione	USB 5V CC (cavo incluso)
Ingresso video	VGA (DB15 femmina)
Uscita video	Composito (RCA), CVBS
Ingresso audio	Jack 3,5 mm stereo
Uscita audio	RCA stereo (sinistra/destra)
Risoluzione massima	1920 x 1080 (ingresso), 480i/576i (uscita)
Funzioni principali	Conversione VGA a video composito + audio stereo, supporto PAL/NTSC, connettività plug-and-play
Manutenzione e pulizia	Pulisci con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Non esporre a umidità, temperature estreme o luce solare diretta. Scollegare prima della pulizia.
Ricambi e riparabilità	Nessuna parte smontabile dall'utente. In caso di guasto, contattare il servizio di assistenza.
Informazioni generali	Conforme alle norme CE. Adatto per collegare un computer o un lettore VGA a un televisore o proiettore composito.

Domande frequenti - CMP-VGACONV12 KONIG

Come collegare il convertitore Konig CMP-VGACONV12?

Collegare il cavo USB per l'alimentazione, connettere la sorgente VGA all'ingresso, quindi collegare le uscite video (RCA giallo) e audio (RCA rosso/bianco) al monitor o proiettore.

L'apparecchio funziona con un segnale VGA da un PC?

Sì, converte un segnale VGA (fino a 1080p) in video composito (CVBS) con audio. Assicurarsi che la risoluzione di uscita del PC sia impostata su 1024x768 o inferiore per una migliore compatibilità.

Posso usare questo convertitore con un Raspberry Pi?

Sì, a condizione che il Raspberry Pi abbia un'uscita VGA (tramite adattatore) o un connettore GPIO. L'alimentazione USB del convertitore può essere prelevata dal Raspberry Pi.

Il convertitore supporta il formato NTSC?

Sì, il Konig CMP-VGACONV12 supporta i sistemi PAL e NTSC. La selezione è automatica o tramite un interruttore sulla custodia a seconda delle versioni.

Perché non c'è immagine all'uscita?

Verificare che l'alimentazione USB sia collegata, che il cavo VGA sia correttamente connesso e che la sorgente invii un segnale. Provare a ridurre la risoluzione della sorgente a 1024x768 o 800x600.

L'audio viene trasmesso tramite il cavo VGA?

No, il segnale audio deve essere instradato separatamente tramite il cavo jack 3,5 mm (ingresso audio) incluso. Collegare l'uscita audio della sorgente all'ingresso jack del convertitore.

Che tipo di cavo audio è fornito?

Il convertitore viene solitamente fornito con un cavo jack 3,5 mm a RCA (rosso/bianco) per l'audio. Verificare il contenuto della confezione.

Posso collegare una vecchia console di gioco tramite VGA?

Dipende dalla console. Alcune console hanno un'uscita VGA tramite adattatori. Assicurarsi che il segnale video sia compatibile (risoluzione e sincronizzazione).

Il convertitore si scalda normalmente?

Un leggero calore è normale durante il funzionamento. Se l'apparecchio diventa molto caldo, controllare la ventilazione e scollegarlo immediatamente. Non appoggiare oggetti sopra.

Dove posso trovare il manuale completo?

Il manuale completo è disponibile per il download gratuito sul sito notice-facile.com. Cercare Konig CMP-VGACONV12 per ottenere il PDF.

MANUALE UTENTE CMP-VGACONV12 KONIG

Convertitore Video-VGA

Questo convertitore converte i segnali video da TV, DVD, consolle di gioco o qualsiasi altro dispositivo video VGA. Il convertitore è in grado di visualizzare un'immagine stabile e nitida su un monitor con risoluzioni 800x600, 1024x768, 1280x1024, 1440x900 e 1680x1050. Ideale per giocare ad esempio con i giochi Xbox 360 ^® e PS3 ^® su un monitor LCD al posto della TV. Non è necessario alcun software e la connessione è estremamente semplice.

Caratteristiche:

• Facile da utilizzare e semplice da installare
• Compatibile con ogni monitor
• Non necesario alcun PC
• Supporta sistemi NTSC/ PAL (autorilevazione)
• Supporta monitor LCD 16:9 megaschermo
• La tecnologia di deinterlacciamento adattiva 3D-motion migliora la qualità delle immagini dinamiche a 2D e le immagini statiche a 3D
• La separazione Y/C integrata rende più uniforme la qualità delle immagini
• Supporta PS2/Xbox senza ritardo

Collegamento:

1) Collegare il cavo VGA del monitor LCD del computer alla connessione VGA OUT del convertitore.

2) Collegare le sorgenti esterne (ad esempio un lettore DVD, una videocamera, una consolle di gioco, ecc.) alla connessione S-VIDEO IN o VIDEO IN. Collegare l'adattatore CA/CC alla connessione CC IN da 5V e a una presa di corrente.

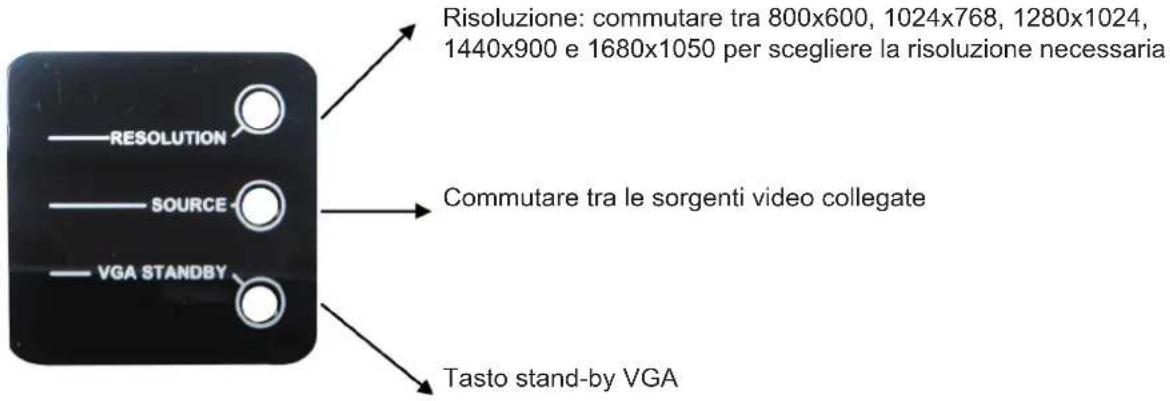

Funzionamento:

Caratteristiche tecniche:

Impianto TV: NTSC/PAL (Autorilevazione)

Segnale di ingresso: AV/S-Video

Segnale in uscita: VGA

Dimensioni: 126x23x75 mm

Peso: 121g

Potenza assorbita: 5V

DICHIARAZIONE DI CONFORMITÀ

Questa società,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Marca: KÖNIG Electronic

Modello: CMP-VGACONV12

Descrizione: Convertitore Video-VGA

è conforme ai seguenti standard

EMC: EN55022:1998+A1:2000+A2:2003

EN61000-3-2:2000+A2:2005

EN61000-3-3:1995+A1:2001

EN55024:1998+A1:2001+A2:2003

e rispetta i requisiti della direttiva dell'Unione Europea 2004/108/CE.

's-Hertogenbosch, 15 settembre 2008

Sig.ra J. Gilad

Direttore agli acquisti

Precauzioni di sicurezza:

Per ridurre il rischio di scosse elettriche, questo prodotto deve essere aperto ESCLUSIVAMENTE da personale tecnico specializzato, se occorre assistenza. Se si dovessero verificare dei problemi, scollegare il prodotto dall'alimentazione di rete e da ogni altra apparecchiatura. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi, i logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono in questo documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.

Copyright ©
