Tipo di prodotto	Convertitore audio/video HDMI
Marca	Konig
Modello	KN-HDMICON21
Dimensioni (LxPxA)	Circa 100 x 60 x 20 mm
Peso	Circa 100 g
Alimentazione	USB 5V (cavo incluso)
Ingressi	1x HDMI (tipo A)
Uscite	1x HDMI (tipo A), 1x Composito (RCA giallo), 2x Audio (RCA bianco/rosso)
Risoluzione supportata	480p, 576p, 720p, 1080i, 1080p
Funzioni principali	Conversione da HDMI a AV composito e viceversa, supporto audio stereo
Manutenzione e pulizia	Pulire con un panno asciutto; non usare solventi. Tenere lontano da polvere e umidità.
Avvertenze di sicurezza	Non esporre a liquidi, non aprire l'involucro, non utilizzare con cavi danneggiati.
Paese di origine	Cina
Garanzia	2 anni (verificare con il rivenditore)
Contenuto della confezione	Convertitore, cavo USB, cavo HDMI, cavo RCA, manuale utente

Domande frequenti - KN-HDMICON21 KONIG

Come collegare il convertitore KN-HDMICON21?

Collegare il cavo HDMI dalla sorgente (es. console) all'ingresso HDMI del convertitore, quindi collegare il cavo composito (RCA) alla TV o proiettore. Assicurarsi che il convertitore sia alimentato tramite USB.

Supporta la conversione da AV a HDMI?

Sì, il KN-HDMICON21 supporta la conversione bidirezionale: da HDMI a AV composito e da AV composito a HDMI.

Quale risoluzione supporta?

Supporta risoluzioni fino a 1080p (1920x1080) e formati interlacciati 1080i/720p.

Perché non c'è segnale video?

Verificare che tutti i cavi siano saldamente collegati e che il convertitore sia acceso (led acceso). Provare a cambiare la sorgente HDMI o a riavviare i dispositivi.

È necessario un alimentatore esterno?

Il convertitore si alimenta tramite USB 5V. Utilizzare il cavo USB incluso collegandolo a una porta USB di un TV, computer o adattatore da parete.

L'audio funziona?

L'audio viene trasmesso attraverso i cavi RCA bianco e rosso. Assicurarsi che i cavi siano collegati alle prese audio corrette sul dispositivo di visualizzazione.

Posso collegare una console moderna?

Sì, se la console ha uscita HDMI, è possibile collegarla al convertitore per visualizzarla su TV con ingressi AV compositi.

Come pulire il convertitore?

Spegnere il dispositivo e staccare tutti i cavi. Pulire con un panno morbido asciutto. Non usare liquidi o prodotti chimici.

Il convertitore è compatibile con HDCP?

Il KN-HDMICON21 non supporta la decodifica HDCP, pertanto potrebbe non funzionare con contenuti protetti da copyright (es. lettori Blu-ray).

Dove trovo il manuale utente?

Il manuale è disponibile gratuitamente in formato PDF sul sito notice-facile.com o su richiesta via email.

MANUALE UTENTE KN-HDMICON21 KONIG

Convertitore da VGA a HDMI®

Questo apparecchio converte l'ingresso VGA in HDMI® al fine di permettere agli utenti del PC di inviare segnali video dal PC alla TV. La conversione include il segnale audio L/R.

Caratteristiche:

• Ingresso: VGA HD 15-pin femmina
2x RCA femmina (audio)
- Uscita: HDMI
® Connettore femmina
- Versione HDMI®:
HDMI ^® ad alta velocità
- Supporto ris. ingresso: 640*480, 720*576, 800*600, 1024*768, 1280*720, 1280*768,
1280*960, 1280*1024, 1360*765, 1920*1080
- Risoluzione massima uscita: 1920x1080 o 480p/ 720i/ 720p/ 1080i/ 1080p
- Banda: 1.65 Gbps
- Alimentazione: 5 V DC
- Involucro: Metallo
- Supporta HDCP
- Indicatore LED di alimentazione
• Equalizzatore integrato

Collegamenti: Vista frontale:

1) Ingresso Video VGA
2) Ingresso audio stereo
3) Connessione alimentatore
4) LED Indicatore alimentazione
5) Porta uscita HDMI®

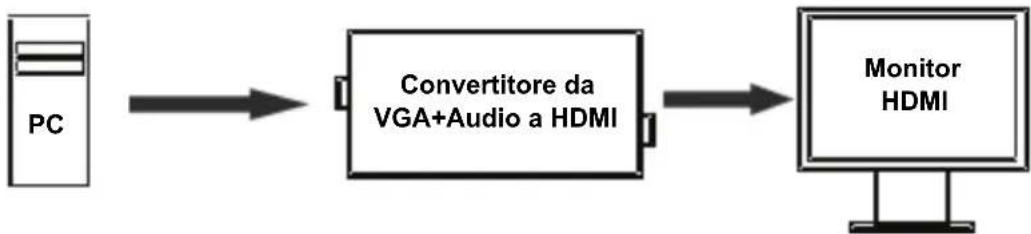

Connessioni in Funzionamento:

Prima dell'installazione, assicuratevi che tutti i dispositivi che desiderate connettere siano spenti.

• Collegare il Video VGA e l'audio L/R dal PC al Convertitore. (i cavi di ingresso sono opzionali)
• Collegare l'uscita HDMI dal convertitore ad una TV che abbia un ingresso HDMI .
• Inserire la parte DC dell'alimentatore da 5V nell'unità e quindi connettere il lato AC alla presa a muro.
• Accendere il computer e la TV, ed impostare l'ingresso della TV nel suo canale HDMI .
• L'immagine non deve esser regolata, il convertitore la regolerà automaticamente. La posizione orizzontale può essere settata manualmente, se necessario.

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

• Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.
• Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.
• Questo manuale è stato redatto con cura. Tuttavia da esse non possono essere avanzati diritti. König Electronic non può accettare responsabilità per errori in questo manuale né per eventuali conseguenze.
• Tenere questo manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
