Terméktípus	HDMI audio/video konverter
Márka	Konig
Modell	KN-HDMICON21
Méretek (H×Sz×M)	Kb. 100 x 60 x 20 mm
Súly	Kb. 100 g
Tápellátás	USB 5V (kábel tartozék)
Bemenetek	1x HDMI (A típus)
Kimenetek	1x HDMI (A típus), 1x kompozit (sárga RCA), 2x audio (fehér/piros RCA)
Támogatott felbontás	480p, 576p, 720p, 1080i, 1080p
Fő funkciók	HDMI-ről kompozit AV-ra és fordítva, sztereó hang támogatás
Karbantartás és tisztítás	Tisztítsa száraz ruhával; ne használjon oldószereket. Tartsa távol portól és nedvességtől.
Biztonsági figyelmeztetések	Ne tegye ki folyadéknak, ne nyissa ki a házat, ne használja sérült kábelekkel.
Származási ország	Kína
Garancia	2 év (ellenőrizze a viszonteladónál)
Csomagolás tartalma	Konverter, USB kábel, HDMI kábel, RCA kábel, felhasználói kézikönyv

Gyakran ismételt kérdések - KN-HDMICON21 KONIG

Hogyan csatlakoztassam a KN-HDMICON21 konvertert?

Csatlakoztassa a HDMI kábelt a forrásból (pl. konzol) a konverter HDMI bemenetére, majd csatlakoztassa a kompozit (RCA) kábelt a TV-hez vagy projektorhoz. Győződjön meg arról, hogy a konverter USB-n keresztül kap áramot.

Támogatja az AV-ről HDMI-re való átalakítást?

Igen, a KN-HDMICON21 támogatja a kétirányú átalakítást: HDMI-ről kompozit AV-ra és kompozit AV-ról HDMI-re.

Milyen felbontást támogat?

Támogatja a 1080p (1920x1080) felbontást és az 1080i/720p interlaced formátumokat.

Miért nincs videójel?

Ellenőrizze, hogy minden kábel szorosan csatlakozik-e, és hogy a konverter be van-e kapcsolva (led világít). Próbálja megváltoztatni a HDMI forrást vagy újraindítani az eszközöket.

Szükséges külső tápegység?

A konverter USB 5V-n keresztül kap áramot. Használja a mellékelt USB kábelt, csatlakoztassa egy TV, számítógép USB portjához vagy fali adapterhez.

Az audio működik?

Az audio a fehér és piros RCA kábeleken keresztül kerül továbbításra. Győződjön meg arról, hogy a kábelek a megfelelő audio aljzatokhoz vannak csatlakoztatva a megjelenítő eszközön.

Csatlakoztathatok egy modern konzolt?

Igen, ha a konzolnak van HDMI kimenete, csatlakoztatható a konverterhez, hogy megjelenítse kompozit AV bemenetekkel rendelkező TV-n.

Hogyan tisztítsam a konvertert?

Kapcsolja ki a készüléket és húzza ki az összes kábelt. Tisztítsa puha, száraz ruhával. Ne használjon folyadékot vagy vegyi anyagokat.

A konverter kompatibilis a HDCP-vel?

A KN-HDMICON21 nem támogatja a HDCP dekódolást, ezért előfordulhat, hogy nem működik szerzői jogvédelem alatt álló tartalmakkal (pl. Blu-ray lejátszók).

Hol találom a felhasználói kézikönyvet?

A kézikönyv ingyenesen elérhető PDF formátumban a notice-facile.com weboldalon, vagy kérésre e-mailben.

HASZNÁLATI ÚTMUTATÓ KN-HDMICON21 KONIG

VGA - HDMI® átalakító

KÄYTTÖOHJE (s. 15)

VGA-HDMI®-muunnin

Ez az átalakító a VGA bemeneti jelet alakítja át HDMI ^® jellé, hogy a személyi számítógép felhasználói videójeleket küldhessenek számítógépről TV-re. Az átalakítás az R/L audiójelet is magában foglalja.

Műszaki jellemzők:

• Bemeneti csatlakozó: VGA HD 15-tüs csatlakozóhüvely

2x RCA csatlakozóhüvely (audió)

• Kimeneti csatlakozó: HDMI

® csatlakozóhüvely

• HDMI® verziója: Nagysebességű HDMI

®

• Támogatott bemeneti felbontások:

640*480, 720*576, 800*600, 1024*768, 1280*720, 1280*768,

1280*960, 1280*1024, 1360*765, 1920*1080

• Max. kimeneti felbontás: 1920x1080 vagy 480p/ 720i/ 720p/ 1080i/ 1080p
- Adatátviteli sebesség: 1,65 Gbps
• Áramfelvétel: 5 V DC
- Burkolat: Fém
• HDCP támogatás
• LED állapotkijelző
- Beépített ekvalízer

Csatlakozások:

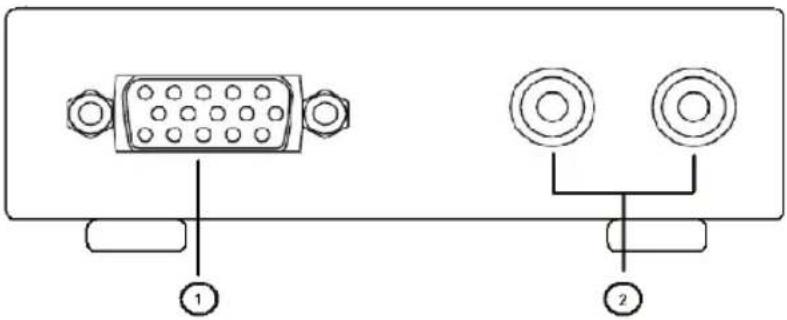

Elölnézet:

1) VGA videóbemenet
2) Sztereó audióbemenet
3) Hálózati adapter csatlakozója
4) LED állapotkijelző
5) HDMI ^® kimeneti port

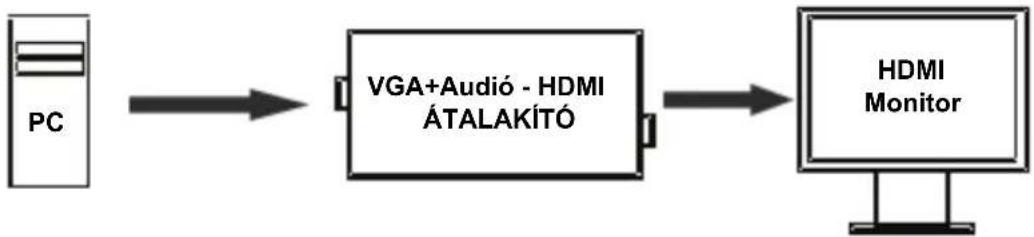

A csatlakozók működése:

A telepítés előtt kérjük, győződjön meg arról, hogy a csatlakoztatni kívánt készülékek kikapcsolt állapotban vannak-e.

• Csatlakoztassa a számítógép VGA videójelét és R/L audiójelét az átalakítóhoz. (A bemeneti kábelek opcionálisak)
• Csatlakoztassa az átalakító HDMI® kimenetét olyan TV-hez, amely rendelkezik HDMI® bemenettel.
• Illessze egy 5 V-os hálózati adapter DC felét az átalakítóba, majd csatlakoztassa a hálózati adapter AC felét a fali csatlakozóaljzathoz.
• Kapcsolja be a számítógépet és a TV-t, majd állítsa a TV bemenetét a HDMI® csatornára.
• A képet nem kell beállítani, az átalakító automatikusan állítja be. A vízszintes elhelyezkedés szükség esetén kézzel állítható be.

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

• A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.

• Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.

• Jelen útmutató nagy gonddal készült. Ennek ellenére abból jogok nem származnak. A König Electronic nem felelős az útmutató hibáíért, vagy azok következményeiért.

• Örizze meg ezt az útmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.
