Typ produktu	Audio/video převodník VGA na kompozitní
Značka	Konig
Model	CMP-VGACONV12
Rozměry (D x Š x V)	90 x 55 x 25 mm
Hmotnost	120 g
Napájení	USB 5V DC (kabel součástí)
Vstup videa	VGA (DB15 samice)
Výstup videa	Kompozitní (RCA), CVBS
Vstup zvuku	3,5 mm stereo jack
Výstup zvuku	Stereo RCA (levý/pravý)
Maximální rozlišení	1920 x 1080 (vstup), 480i/576i (výstup)
Hlavní funkce	Převod VGA na kompozitní video + stereo zvuk, podpora PAL/NTSC, plug-and-play připojení
Údržba a čištění	Otřete měkkým suchým hadříkem. Nepoužívejte abrazivní prostředky nebo rozpouštědla.
Bezpečnost	Nevystavujte vlhkosti, extrémním teplotám nebo přímému slunci. Před čištěním odpojte.
Náhradní díly a opravitelnost	Žádné díly vyměnitelné uživatelem. V případě poruchy kontaktujte poprodejní servis.
Obecné informace	Vyhovuje normám CE. Vhodné pro připojení počítače nebo VGA přehrávače k televizoru nebo kompozitnímu projektoru.

Často kladené otázky - CMP-VGACONV12 KONIG

Jak zapojit převodník Konig CMP-VGACONV12?

Připojte USB kabel pro napájení, připojte VGA zdroj ke vstupu, poté propojte výstupy videa (žlutý RCA) a zvuku (červený/bílý RCA) s vaším monitorem nebo projektorem.

Funguje zařízení s VGA signálem z počítače?

Ano, převádí VGA signál (až 1080p) na kompozitní video (CVBS) se zvukem. Ujistěte se, že rozlišení výstupu počítače je nastaveno na 1024x768 nebo nižší pro lepší kompatibilitu.

Mohu tento převodník použít s Raspberry Pi?

Ano, pokud má Raspberry Pi VGA výstup (přes adaptér) nebo GPIO konektor. Napájení převodníku USB lze odebírat z Raspberry Pi.

Podporuje převodník formát NTSC?

Ano, Konig CMP-VGACONV12 podporuje systémy PAL a NTSC. Výběr probíhá automaticky nebo pomocí přepínače na těle podle verze.

Proč na výstupu není obraz?

Zkontrolujte, zda je připojeno USB napájení, že je VGA kabel správně připojen a že zdroj vysílá signál. Zkuste snížit rozlišení zdroje na 1024x768 nebo 800x600.

Je zvuk přenášen přes VGA kabel?

Ne, zvukový signál musí být veden samostatně přes přiložený 3,5mm jack kabel (audio vstup). Připojte audio výstup svého zdroje k jack vstupu převodníku.

Jaký typ audio kabelu je součástí dodávky?

Převodník je obvykle dodáván s 3,5mm jack na RCA (červený/bílý) kabelem pro audio. Zkontrolujte obsah balení.

Mohu připojit starou herní konzoli přes VGA?

Záleží na konzoli. Některé konzole mají VGA výstup přes adaptéry. Ujistěte se, že video signál je kompatibilní (rozlišení a synchronizace).

Je normální, že se převodník zahřívá?

Mírné teplo je při provozu normální. Pokud je zařízení velmi horké, zkontrolujte větrání a okamžitě jej odpojte. Nepokládejte na něj předměty.

Kde najdu úplný návod?

Úplný návod je k dispozici ke stažení zdarma na webu notice-facile.com. Vyhledejte Konig CMP-VGACONV12 pro získání PDF.

NÁVOD K OBSLUZE CMP-VGACONV12 KONIG

Tento konvertor převádí video signály z televizoru, DVD, herní konzoly nebo jakéhokoliv jiného video zařízení na signál VGA. Umožňuje zobrazit ostrý stabilní obraz na monitoru v rozlišení 800x600, 1024x768, 1280x1024, 1440x900 a 1680x1050. Je ideální pro hraní her, jako jsou například Xbox 360® a PS3®, na LCD monitoru místo na běžném televizoru. Nevyžaduje žádný software a jeho připojení je velmi snadné.

Funkce a popis:

• Snadné používání a jednoduchá instalace
• Kompatibilní s každým monitorem
• Není vyžadováno PC
• Podpora systémů NTSC/PAL (automatická detekce)
• Podpora širokoúhlých LCD monitorů 16:9
• Adaptivní technologie odstranění prokládání řádků 3D-motion pro zvýše ní kvality 2D dynamického obrazu a 3D statického obrazu
• Vestavěné oddělení složek Y/C pro jemnější kvalitu obrazu
• Podpora PS2/Xbox bez zpomalování

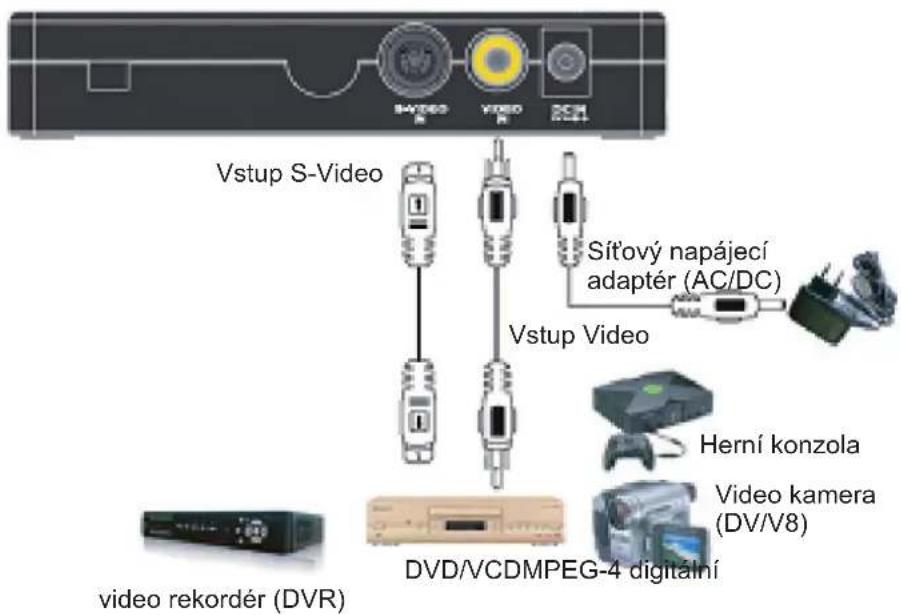

Zapojení:

1) Připojte VGA kabel počítačového LCD monitoru ke konektoru VGA OUT na konvertoru.

2) Připojte externí zdroje signálu, jako je např. DVD přehrávač, video kamera, herní konzola apod., ke konektoru S-VIDEO IN nebo VIDEO IN. Připojte síťový (AC/DC) adaptér ke konektoru 5V DC IN a do síťové zásuvky.

Ovládání:

Technické údaje:

TV systém: NTSC/PAL (Automatická detekce)

Vstupní signál: AV/S-Video

Výstupní signál: VGA

Rozměry: 126 x 23 x 75 mm

Hmotnost: 121 g

Napájecí napětí: 5 V

Prohlášení o shodě

Společnost

Nedis B.V.

De Tweeling 28

prohlašuje, že tento výrobek:

Značka: KÖNIG Electronic

Model: CMP-VGACONV12

Popis: Konvertor signálu Video - VGA

vyhovuje následujícím normám:

EMC (Elektromagnetická kompatibilita):

EN55022:1998+A1:2000+A2:2003

EN61000-3-2:2000+A2:2005

EN61000-3-3:1995 +A1:2001

EN55024:1998+A1:2001+A2:2003

a vyhovuje požadavkům směrnic Evropské unie 2004/108/EC.

's-Hertogenbosch, 15. září 2008

Mrs. J. Gilad

Obchodní ředitel

Bezpečnostní opatření:

UPOZORNĚNÍ

NEBEZPEČÍ ÚRAZU

ELEKTRICKÝM PROUDEM

NEOTVÍREJTE

Pro snížení rizika úrazu elektrickým proudem by měl servisní zákrok provádět POUZE kvalifikovaný servisní technik. V případě výskytu problému vždy

odpojte toto zařízení od přívodu elektrické energie a od dalších spotřebičů, které jsou k vašemu zařízení připojena. Nevystavujte zařízení působení vody nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte rozpouštědla ani materiály s brusným účinkem.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízen zacházení se zařízením ruší platnost záruční smlouvy a odpovědnost výrobce.

Obecná ustanovení:

Design a technické parametry výrobku se mohou změnit bez předchozího upozornění.

Všechna loga a názvy výrobků jsou obchodní značky nebo registrované obchodní značky příslušných vlastníků a jsou chráněny příslušnými zákony.

Upozornění:

Tento výrobek je označen následujícím symbolem. To znamená, že s výrobkem je nutné zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat do běžného domácího odpadu. Výrobek je třeba odnést do příslušného sběrného dvora, kde bude provedena jeho recyklace.
