Tipo de producto	Convertidor analógico-digital de audio/vídeo
Marca	König
Modelo	KN-TTUSB100
Dimensiones (L x A x H)	Aproximadamente 12 x 7 x 2,5 cm
Peso	Aproximadamente 150 g
Alimentación	Puerto USB (5 V, 500 mA)
Entrada de vídeo	Compuesto (RCA amarillo) o S-Video
Entrada de audio	2 x RCA (L/R) o conector jack de 3,5 mm
Salida	USB 2.0 al ordenador
Resolución máxima de vídeo	720 x 576 (PAL) / 720 x 480 (NTSC)
Formatos de audio admitidos	PCM 16 bits, 44,1 kHz / 48 kHz
Software incluido	Software de captura y conversión (ej: VirtualDub, Honestech)
Sistema operativo compatible	Windows 7/8/10/11, macOS 10.12 y versiones posteriores
Funciones principales	Digitalización de cintas VHS, Hi8, V8, videocámaras analógicas y audio
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No utilizar productos abrasivos.
Seguridad	No exponer a la humedad. Desconectar en caso de tormenta. Utilizar únicamente con cables blindados.
Piezas de repuesto y reparabilidad	Este producto no contiene piezas reparables por el usuario. En caso de defecto, contactar con el servicio postventa.
Contenido del paquete	Adaptador, cable USB, cables de audio/vídeo RCA, software en CD (o enlace de descarga), manual de usuario
Garantía	2 años
Información general	Diseñado para la digitalización de fuentes analógicas. Requiere un ordenador con puerto USB.

Preguntas frecuentes - KN-TTUSB100 KONIG

¿Cómo conectar el convertidor KN-TTUSB100 a mi ordenador?

Conecte el cable USB suministrado al convertidor y a un puerto USB libre de su ordenador. El sistema operativo debería detectar automáticamente el dispositivo. Si no es así, instale los controladores desde el CD o el sitio web de König.

¿Qué tipos de cables usar para conectar un magnetoscopio?

Utilice un cable RCA compuesto (amarillo para el vídeo, rojo y blanco para el audio) o un cable S-Video si está disponible. Conecte los extremos al magnetoscopio y a las entradas correspondientes del convertidor.

El software de captura no reconoce el convertidor. ¿Qué hacer?

Verifique que el convertidor esté bien conectado y que los controladores estén instalados. Pruebe con otro puerto USB. Reinicie el ordenador. Asegúrese de que el software esté configurado con el dispositivo de entrada correcto (USB Video Device).

¿Puedo grabar directamente en formato MP4 o MKV?

El software incluido generalmente captura en AVI sin comprimir. Luego puede convertir el archivo al formato deseado con un software de conversión (ej: HandBrake). Algunos software de pago permiten la captura directa en MP4.

La imagen de vídeo es entrecortada o tiene artefactos. ¿Cómo mejorar la calidad?

Utilice una fuente en buen estado y cables blindados. Reduzca la resolución de captura en los ajustes del software (ej: 640x480). Cierre otras aplicaciones para liberar recursos. Si es posible, utilice un puerto USB 2.0 o 3.0 directo (no a través de un hub).

El sonido está desincronizado de la imagen. ¿Cómo corregirlo?

Esto puede ocurrir con fuentes inestables. En el software, ajuste el desfase de audio manualmente. Utilice un software de edición de vídeo para resincronizar después de la captura. Verifique que la tasa de muestreo de audio corresponda a la fuente (se recomienda 48 kHz).

¿El convertidor funciona con macOS?

Sí, el KN-TTUSB100 es compatible con macOS 10.12 y versiones posteriores. Instale los controladores adecuados si es necesario. Algunos software de captura como OBS o QuickTime pueden reconocer el dispositivo.

¿Puedo digitalizar cintas de audio con este convertidor?

Sí, puede digitalizar cintas de audio si su magnetófono tiene una salida de línea (RCA o jack). Conéctela a la entrada de audio del convertidor. Utilice un software de grabación de audio para capturar el sonido.

¿Cómo limpiar el convertidor?

Desconecte el aparato antes de cualquier limpieza. Utilice un paño suave y seco. No use productos químicos, alcohol o líquidos. Evite tocar los conectores internos.

¿Qué hacer si el convertidor no es reconocido después de una actualización de Windows?

Reinstale los controladores más recientes desde el sitio web de König. Ejecute el programa de instalación en modo administrador. Verifique que el dispositivo aparezca en el administrador de dispositivos (bajo 'Dispositivos de captura').

MANUAL DE USUARIO KN-TTUSB100 KONIG

El KN-TTUSB100 es un adaptador ultra compacto bidireccional de USB/AUDIO.

Adapte sus discos de vinilo, CD, cintas de audio, o cualquier otra fuente de audio analógica a MP3 o WAV en su PC. Entrada de vídeo conmutable: línea o micrófono y puede utilizarse como tarjeta de sonido de PC: salida de línea USB/audio.

Características:

• Circuito preamplificador RIAA para ENTRADA DE MICRÓFONO
• Interruptor de Entrada de línea / Salida del Preamplificador
• Selección MM/MC para los distintos cartuchos fonográficos
• Compatible con los pilotos predefinidos de Windows® o Mac®
• Alimentado por puerto de USB
• Los índices de muestra de audio pueden fijarse en hasta 48 KHz para el registro de 2 canales
• Compatible con los Sistemas Operativos de Windows® 2000/XP/Vista y Mac®

Requisitos del sistema:

Plato

Disco fonográfico

Ordenador con puertos USB con capacidad de alimentación 500 mA

Programa de grabación

Conexiones:

1) Mini salida de 5 clavijas USB
2) Interruptor (Entrada de línea / Salida del Preamplificador)
3) Conexión de toma de 3.5mm
4) Interruptor MM/MC
5) Entrada de micrófono (2xRCA)
6) Puesta a tierra
7) Indicación LED.

Aplicación:

- Adapte la música analógica en disco fonográfico a formato digital.

Siga la descripción para grabar música a partir de una grabación en vinilo.

A. Conecte el cable R,L → R,L al plato giratorio y al preamplificador USB.
B. Para evitar ruidos anormales provocados por la falta de correspondencia del plato giratorio y el preamplificador USB, le recomendamos que el usuario conecte el punto de tierra entre los dos dispositivos.
C. Conecte el cable USB al PC (o portátil) y al preamplificador por USB tal y como lo indica la ilustración.

Cuando la conexión USB sea la adecuada. El PC detectará automáticamente esta unidad como "USB PREAMP". Podrá a continuación empezar a utilizar este dispositivo en su ordenador

Funcionamiento:

A. Conecte el plato giratorio al preamplificador por USB
B. Reproduzca la grabación de vinilo
C. Seleccione la posición MM/MC para los distintos tipos de cabezales de recogida para los platos giratorios
D. Ahora podrá empezar a grabar con su programa de grabación de audio en un PC fijo o portátil

- Preamplificador del MICRÓFONO (individual u operado con el PC al mismo tiempo):

A. Conecte el cable de audio R,L → R,L al plato giratorio y al preamplificador USB.
B. Para evitar ruidos anormales provocados por la falta de correspondencia del plato giratorio y el preamplificador USB, le recomendamos que el usuario conecte el punto de tierra entre los dos dispositivos.

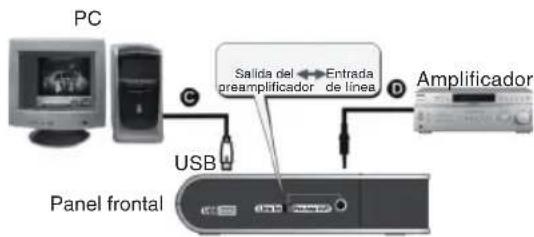

C. Obtenga el minicable USB y conecte su PC y el preamplificador USB→. Por favor, compruebe que la conexión es adecuada ya que el preamplificador USB se alimenta mediante el puerto USB.

Reproductor de fonografía

D. Conecte el cable de 3.5mm → de Audio R, L y conecte el puerto de “Entrada de línea/ Salida del preamplificador y el extremo de audio R,L a su amplificador estéreo.
E. Fije el lado del preamplificador USB en la posición "Salida del preamplificador"

- Grabación de entrada de línea:

Podrá utilizar este preamplificador USB para obtener una señal de entrada de línea de un dispositivo de audio como el CD

A. Conecte el cable de audio R,L → de 3.5mm a su reproductor de CD y al preamplificador USB tal y como lo indica la ilustración.
B. Coja el minicable USB A → 5. Conecte su PC o su portátil al preamplificador USB tal y como lo indica la ilustración.

- Si su dispositivo de audio sólo acepta la salida estéreo de 3.5mm:

A. Compre un cable de 3.5mm → 3.5mm (no incluido), conecte un extremo al puerto "Entrada de línea/Salida del preamplificador" en el preamplificador USB y el otro extremo en la salida de 3.5mm de su dispositivo de audio.
B. Fije la posición del preamplificador USB en "Entrada de línea"

Funcionamiento:

A. Encienda y reproduzca su dispositivo de audio
B. Ahora podrá empezar a disfrutar de su audio en su PC o portátil

Resolución de problemas:

1. Si el ordenador no detecta el preamplificador USB
   A. Compruebe que la conexión es adecuada.
   B. Por favor, vuelva a conectar el preamplificador USB en su puerto USB, y a continuación, compruebe la función de auto-detección. (Cuando la unidad sea detectada, la luz LED se encenderá)

2. ¿Cuáles son los requisitos mínimos para el PC?
   Un ordenador con un puerto USB y una capacidad de alimentación de 500mA es suficiente.

3. ¿Por qué no funciona la salida del preamplificador?
   A. Compruebe que la conexión es adecuada.
   B. Por favor, compruebe que la posición indicada es "SALIDA del preamplificador".

4. ¿Qué tipo de programa de grabación puedo utilizar?

Por favor, utilice el programa de grabación existente en su SO o intente descargar programas de audio gratuitos por Internet.

DECLARACIÓN DE CONFORMIDAD

La empresa infraescrita,

Nedis B.V.

De Tweeling 28

Declara que el producto:

Marca: König Electronic

Modelo: KN-TTUSB100

Descripción: ADAPTADOR USB DE AUDIO/MICRÓFONO

se encuentra conforme a las siguientes normas:

EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3

Y cumple con todos los requisitos de las directivas de la Unión Europea 89/336/EEC, 92/31/EEC y 93/68/EEC.

's-Hertogenbosch, 01 de septiembre de 2008

D. J. Gilad

Director de compras

Medidas de seguridad:

No exponga el producto al agua ni a la humedad.

Mantenimiento:

Limpie sólo con un paño seco. No utilice disolventes ni productos de limpieza abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del presente producto.

General:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.

Todas las marcas de los logotipos y los nombres de productos constituyen patentes o marcas registradas de sus titulares correspondientes, reconocidos como tal.

Cuidado:

Este producto está señalizado con este símbolo. productos eléctricos y electrónicos gastados no deberán mezclarse con los desechos domésticos generales. Existen distintos sistemas de recogida individuales para este tipo de productos.
