Produkttype	Støvsuger til tørt støv
Mærke	Bosch
Model	EasyVac 3
Nominel spænding	220-240 V
Frekvens	50/60 Hz
Nominel optagen effekt	700 W
Beholderkapacitet (brutto)	2,1 L
Maks. undertryk (turbine)	240 mbar
Maks. luftstrøm (turbine)	35 L/s
Vægt ifølge EPTA 01:2014	4,3 kg
Lydtryksniveau	73 dB(A) (usikkerhed K=3 dB)
Vibrationer	< 2,5 m/s² (usikkerhed K=1,5 m/s²)
Filtertype	Stofilter, fladfilter, permanent filter
Støvpose	Ekstraudstyr (valgfrit)
Automatisk start/stop	Ja (til elværktøj)
Stikkontakt til elværktøj	Ja, med jordforbindelse
Hovedfunktioner	Opsugning af aflejret støv og støv fra elværktøj
Tilsigtet anvendelse	Privat, ikke professionel
Vedligeholdelse	Regelmæssig rengøring af filtre og støvbeholder
Medfølgende tilbehør	Sugeslange, gulvdyse, mundstykke, sugeadapter
Sikkerhed	Brug med fejlstrømsafbryder (RCD) i fugtige omgivelser

Ofte stillede spørgsmål - EasyVac 3 BOSCH

Hvordan bruger jeg den automatiske start/stop-funktion?

Indstil funktionsvælgeren på symbolet automatisk start/stop (1+). Tilslut et elværktøj til stikkontakten. Når du tænder for værktøjet, starter støvsugeren automatisk. Når værktøjet stoppes, fortsætter støvsugeren i 6 sekunder for at fjerne resterende støv.

Hvordan rengør jeg stoffilteret?

Tryk på udløserknappen 8 og tag støvbeholderen 9 af. Tag stoffilteret 21 med holderen ud og børst det med en blød børste. Sæt det tilbage og sørg for, at det sidder korrekt.

Kan jeg støvsuge væsker med denne støvsuger?

Nej, støvsugeren er kun designet til opsugning af tørre materialer. Indtrængning af væsker øger risikoen for elektrisk stød.

Hvordan tømmer jeg støvbeholderen?

Tryk på udløserknappen 8 og tag støvbeholderen 9 af. Vend dækslet 17 ved at gribe fat i tilslutningsflangen 16. Tøm beholderen og rengør den med et ikke-slibende middel. Sæt dækslet på plads og sæt beholderen i, indtil den klikker på plads.

Hvordan tilslutter jeg et elværktøj?

Montér sugeadapteren 12 på sugeslangen 10. Sæt adapteren ind i værktøjets sugetilslutning. Tilslut værktøjet til stikkontakten 4 på støvsugeren. Sørg for, at værktøjets effekt ikke overstiger den angivne maksimale effekt (2000 W for 220-240 V).

Hvordan monterer jeg sugeslangen?

Indsæt sugeslangen 10 i tilslutningsåbningen 7 og drej den med uret, indtil den stopper. Tilbehøret klikkes på slangens ende.

Hvordan udskifter jeg støvposen?

Tag støvbeholderen 9 af. Tag fat i dækslet 17 ved tilslutningsflangen 16 og tag det af. Sæt en ny pose 18 på flangen og drej den, så papirlapperne sætter sig fast under holdebenene 19. Sæt dækslet på plads og sæt beholderen i.

Hvad gør jeg, hvis støvsugeren overopheder?

Støvsugeren stopper automatisk. Lad den køle af i 60 minutter. Tag stikket ud og sæt det i igen. Kontrollér, at beholderen og støvposen ikke er fulde, og at filtre og slange ikke er tilstoppede.

Hvordan opbevarer jeg støvsugeren efter brug?

Åbn plastiklåsene på slangeholderen 1, rul slangen rundt om støvsugeren og luk låsene igen. Sæt tilbehøret fast på holderen 6. Rul ledningen op på ledningsholderen 3. Transporter støvsugeren i håndtaget 5.

Hvor finder jeg reservedele eller kundeservice?

Kontakt Bosch kundeservice. I Frankrig ring på 0811 360 122 (lokal takst) eller besøg www.bosch-pt.fr for at bestille online.

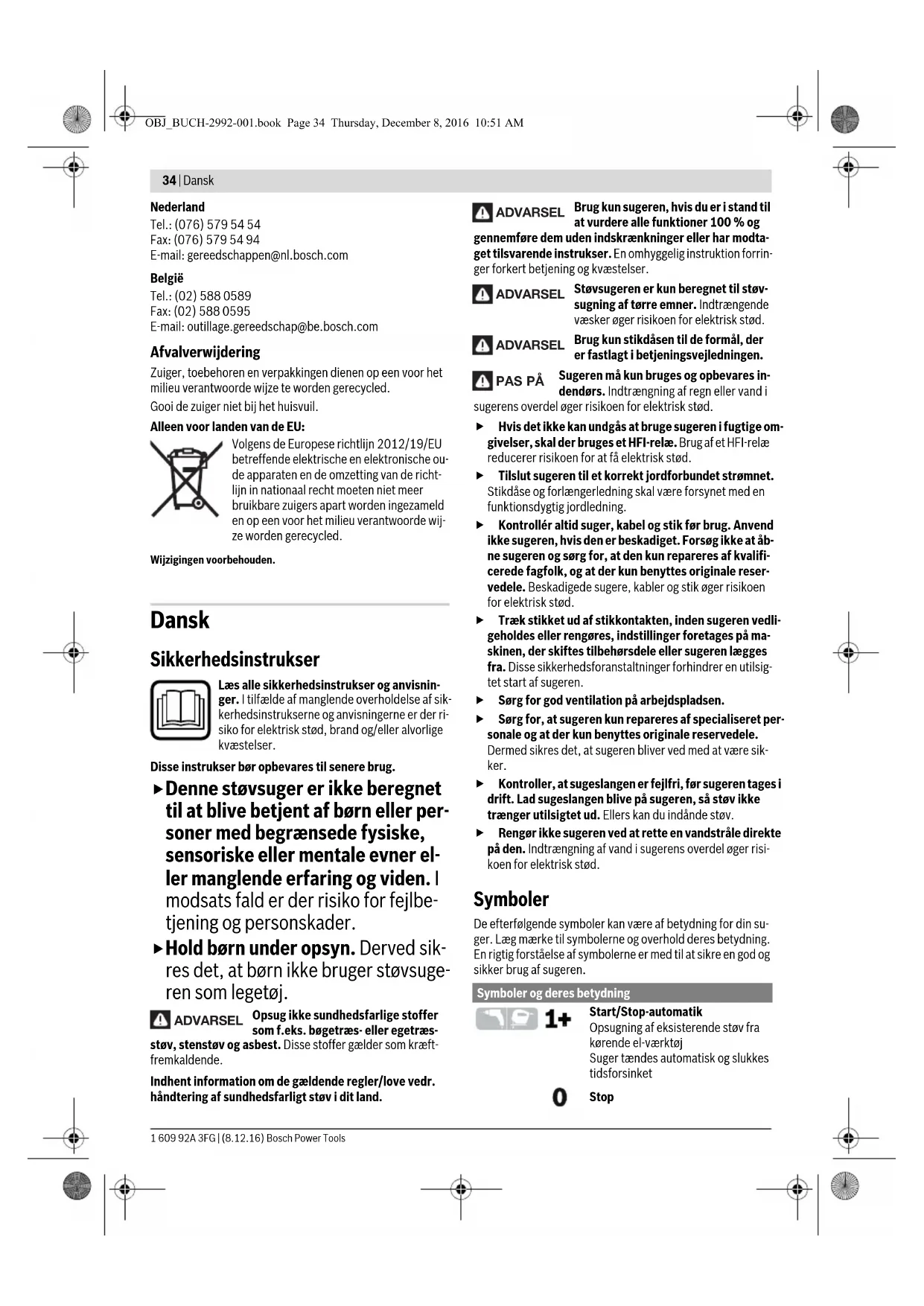

BRUGSANVISNING EasyVac 3 BOSCH

Sikkerhedsinstrukser

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Disse instrukser bør opbevares til senere brug.

Denne støvsuger er ikke beregnet til at blive betjent af børn eller personer med begrænsede fysiske, sensoriske eller mentale evner eller manglende erfaring og viden. I modsat fald er der risiko for fejlbetjening og personskader. Hold børn under opsyn. Derved sikres det, at børn ikke bruger støvsugeren som legetøj.

ADVARSEL

Opsug ikke sundhedsfarlige stoffer som f.eks. bøgetræs- eller egetræsstøv.

Indhent information om de gældende regler/love vedr. håndtering af sundhedsfarligt støv i dit land.

ADVARSEL

Brug kun støvsugeren, hvis du er i stand til at vurdere alle funktioner 100% og

gennemføre dem uden indskrænkninger, eller har modtaget tilsvarende instrukser. En omhyggelig instruktion forhindrer forkert betjening og kvæstelser.

ADVARSEL

Støvsugeren er kun beregnet til støvsugning af tørre emner. Indtrængende væsker øger risikoen for elektrisk stød.

ADVARSEL

Brug kun støvsugeren til de formål, der er fastlagt i betjeningsvejledningen.

PAS P

Sugeren må kun bruges og opbevares indendørs. Indtrængning af regn eller vand i

sugerens overdel øger risikoen for elektrisk stød.

Hvis det ikke kan undgås at bruge sugeren i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. Tilslut sugeren til et korrekt jordforbundet strømnet. Stikdåse og forlængerledning skal være forsynet med en funktionsdygtig jordledning. ▶ Kontroller altid suger, kabel og stik før brug. Anvend ikke sugeren, hvis den er beskadiget. Forsøg ikke at reparere sugeren, og sørg for, at den kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede sugere, kabler og stik øger risikoen for elektrisk stød. ▶ Træk stikket ud af stikkontakten, inden sugeren vedligeholdes eller rengøres, indstillinger foretages på maskinen, der skiftes tilbehørsdele, eller sugeren lægges fra. Disse sikkerhedsforanstaltninger forhindrer en utilsigtet start af sugeren. Sørg for god ventilation på arbejdspladsen. Sørg for, at sugeren kun repareres af specialiseret personale, og at der kun benyttes originale reservedele. Dermed sikres det, at sugeren bliver ved med at være sikker. ▶ Kontroller, at sugeslangen er fejlfri, før sugeren tages i drift. Lad sugeslangen blive på sugeren, så støv ikke trænger utilsigtet ud. Ellers kan du indånde støv. Rengør ikke sugeren ved at rette en vandstråle direkte på den. Indtrængning af vand i sugerens overdel øger risikoen for elektrisk stød.

Symboler

De efterfølgende symboler kan være af betydning for din suger. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af sugeren.

Symboler og deres betydning

1+

Start/Stop-automatik

Opsugning af eksisterende støv fra kørende el-værktøj

Suger tændes automatisk og slukkes tidsforsinket

0

Stop

Dansk 35

Sugning Opsugning af aflejret støv

max. 2000 W min. 100 W

Angivelse vedr. tilladt tilslutningsydelse for det tilsluttede el-værktøj (landespecifik)

Beskrivelse af produkt og ydelse

Beregnet anvendelse

Støvsugeren er beregnet til opsugning og afsugning af ikke-sundhedsskadelige, tørre emner og er særligt velegnet til afsugning af støv og spåner fra el-værktøjer.

Støvsugeren er udelukkende beregnet til privat brug og ikke til anvendelse i professionelle sammenhænge.

Brug kun støvsugeren, hvis du er i stand til at vurdere alle funktioner 100% og gennemføre dem uden indskrænkninger eller har modtaget tilsvarende instruktioner.

Nummereringen af de illustrerede komponenter refererer til illustrationen af støvsugeren på illustrationssiden.

1 Holder til sugeslange 2 Driftsform-valgkontakt 3 Ledningsholder 4 Stikdåse til el-værktøj 5 Bæregreb 6 Holder til fugemundstykke/gulvmundstykke 7 Slangeholder 8 Oplåsningstast til støvkammer 9 Støvkammer 10 Sugeslange 11 Krumt mundstykke* 12 Opsugningsadapter 13 Fugemundstykke 14 Gulvmundstykke 15 Trykknap 16 Tilslutningsflange 17 Støvbeholderens dæksel 18 Støvpose 19 Støvposeholder 20 Åbning til forkerluft 21 Vævet filter 22 Fladfoldefilter 23 Afløbsafdækning 24 Konstantfilter

Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Tørsuger EasyVac 3
Typenummer	0 603 3D1 0..
Nominel spænding	V 220-240
Nominel optagen effekt	W 700
Frekvens	Hz 50/60
Beholdervolumen (brutto)	I 2,1
maks. undertryk (turbine)	mbar 240
maks. gennemstrømnings-mænge (turbine) I/s 35
Vægt svarer til EPTA-Procedure01:2014	kg 4,3
Beskyttelsesklasse	# /I
Angivelsene gælder for nominelle spændinger [U] 230 V. Disse angi- velser kan variere ved lavere spændinger og i landspecifikke udførel- ser.

Start/Stop-automatik*
	Nominalspanding	Maks. ydelse	Min. ydelse
EU/AUS	220-240 V	2000 W	100 W
UK	220-240 V	1800 W	100 W
* Angivelse vedr. tilladt tilslutningsydelse for det tilslutte de el-værktøj(landespecifik)

Støj-/vibrationsinformation

Støjemissionsværdier bestemt iht. EN 60335-2-69.

Støvsugerens A-vægtede lydtrykniveau er typisk 73 dB(A). Usikkerhed K = 3 dB.

Støjniveauet kan overskride 80 dB(A) under arbejdet.

Brug høreværn!

Samlede vibrationsværdier a_h (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60335-2-69: a_h < 2,5m / s²,K = 1,5m / s²

Montering

Træk stikket ud af stikkontakten, før der arbejdes på maskinen.

Sugeslange monteres (se Fig. A)

• Stik sugeslangen 10 ind i slangeholderen 7 og drej den med uret til anslaget.

Sugeslangen 10 er udstyret med et klipssystem, hvormed sugetilbehør (udsugningsadapter 12, krumt mundstykke 11) kan tilsluttes.

Montering af udsugningsadapter eller krumt mundstykke (se Fig. B)

• Sæt udsugningsadapteren 12 eller det krumme mundstykke 11 på sugeslangen 10, til sugeslangens to trykknapper 15 går hørbart i indgreb. Tryk til demontering trykknapperne 15 indad og træk delene ud af hinanden.

Montering af sugemundstykke

• Sæt derefter det ønskede sugetilbehør (gulvmundstykke, fugemundstykke etc.) fast på det krumme mundstykke 11 eller på sugeadapteren 12.

Støvpose skiftes/sættes i (se Fig. C1-C4)

Til opsugning af fint støv, der opstår ved arbejde med slibemaskiner, boremaskiner eller fine savklinger, bør du benytte en støvpose (tilbehør). Derved bliver det lettere at bortskaffe støvet.

Spåner, der opstår ved arbejde med grovere save, eller grovere snavs kan opsuges uden anvendelse af en støvpose. Herved bør du af og til rengøre det vævede filter 21 (se „Rengøring af filteret", side 37).

Støvpose skiftes/sættes i (tilbehør)

Tryk på oplåsningsknappen 8 og træk støvbeholderen 9 ud af støvsugeren. - Tag fat i dækslet 17 ved tilslutningsflangen 16, og tag støvbeholderens dæksel af. - Vend dækslet 17 om. - Sæt støvposen 18 ned over støvsugerens tilslutningsflange 16, og drej kartonfligene ind under støvposeholderen 19. Tryk dækslet 17 på støvbeholderen 9 igen, og skub derefter støvbeholderen ind i støvsugeren igen, til den går hørbart i indgreb. - For at udtage en fyldt støvpose 18 skal du - uden at vende dækslet 17 om - skrue den af tilslutningsflangen 16 nedefter.

Brug

▸ Træk stikket ud af stikkontakten, før der arbejdes på maskinen.

Ibrugtagning

▸ Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på støvsugerens typeskilt. El-værktøj til 230 V kan også tilsluttes til 220 V. ▶ Brug kun intakte filtre (ingen revner, huller etc.). Udskift straks filteret, hvis det er beskadiget.

For at spare på energien bør du kun tænde for støvsugeren, når du bruger den.

For at sikre en optimal sugeevne skal du altid afvikle hele sugeslangen 10 fra støvsugerens overdel.

Opsugning af aflejret støv

- For at tænde støvsugeren sættes driftsformvalgkontakten 2 på symbolet, Sug. - For at slukke støvsugeren sættes driftsformvalgkontakten 2 på symbolet, Sluk.

1

0

Opsugning af eksisterende støv fra kørende el-værktøj (se Fig. D)

I støvsugeren er der integreret en beskyttelseskontakt-stikdåse 4. Den kan bruges til at tilslutte eksterne el-værktøjer. Overhold den maks. tilladte tilslutningseffekt, der gælder for det tilsluttede el-værktøj.

• Monter udsugningsadapteren 12 (se „Montering af udsugningsadapter eller krumt mundstykke“, side 36).
• Sæt udsugningsadapteren 12 i el-værktøjets udsugningsstuds.

Bemærk: Ved arbejde med el-værktøj, hvis lufttilførslen er lav (f.eks. stiksave, slibemaskiner osv.), skal åbningen til forkert luft 20 på sugeslangen 10 åbnes. Derved forbedres sugerens og el-værktøjets samlede ydelse.

Drej forbindelsesåbningen til forkert luft 20, til der opstår en maksimal åbning.

• Før ibrugtagning af sugerens start-/stop-automatik sættes driftsformvalgkontakten 2 på symbolet "Start-/stop-automatik".

1+

• Sugeren tages i brug ved at tænde for det el-værktøj, der er forbundet med stikdåsen 4. Sugeren starter automatisk.
• Sluk for el-værktøjet for at afslutte opsugningen. Efterløbsfunktionen for start-/stop-automatikken har et tidsrum på indtil 6 sekunder, så resterende støv kan suges ud af sugeslangen. - For at slukke sugeren sættes driftsformvalgkontakten 2 på symbolet "Sluk".

Træk stikket ud af stikkontakten, før der arbejdes på maskinen. Hold suge- og ventilationsåbningerne rene for at arbejde godt og sikkert.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.

Rengøring af filteret (se Fig. E1-E3)

Tryk på oplåsningsknappen 8 og træk støvbeholderen 9 ud af sugeren. Udtag det vævede filter 21 sammen med dets filterkurv, og børst det vævede filter af med en blød børste. - Tag fat i fladfilteret 22 ved forbindelsesstykkerne, og udtag det sammen med dets filterkurv. Børst fladfilteret af med en blød børste, eller skyl det under rindende vand, og lad det efterfølgende tørre helt. - Isæt de rensede filtre igen, og sørg for, at de sidder sikkert og korrekt.

Rengøring af støvkammer

Rengør af og til støvbeholderen 9 indvendigt med et almindeligt, ikke skurende rengøringsmiddel, og lad den efterfølgende tørre godt.

Rengøring af permanent filter (se Fig. F)

• Åbn afgangsluftafdækningen 23, og udtag det permanente filter 24.
• Skyl det permanente filter 24 under rindende vand, og lad det efterfølgende tørre godt.

• Isæt det rensede filter igen, og sørg for, at det sidder sikkert og korrekt. Luk afgangsluftafdækningen igen.

Fejl

Kontroller følgende, hvis sugeydelsen er utilstrækkelig:

- Er slangesystemet tilstoppet? - Er filtrene tilstoppede af støv? - Er støvkammeret 9 fyldt? - Er støvposen 18 fuld?

Ved overophedning slukkes sugeren. Gå frem på følgende måde:

- Lad sugeren køle af i 60 min. - Træk netstikket ud af stikkontakten, og sæt det i stikkontakten igen. Sørg for, at beholder 9 og støvpose 18 er tomme, og at sugeslange 10, filter 21/22 og permanent filter 24 ikke er tilstoppede.

Regelmæssig tømning sikrer optimal sugeydelse.

Opnås sugeydelsen ikke herefter, skal den afleveres til den autoriserede kundeservice.

Opbevaring (se Fig. G)

• Åbn sugeslangeholderens 1 elastiske bånd, og læg sugeslangen 10 omkring sugeren. Påsæt de elastiske bånd igen. Sæt sugetilbehøret i den dertil beregnede holder 6 på sugeren. Vikl ledningen rundt om kabelholderen 3. - Bær kun sugeren i bæregrebet 5.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Suger, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Iht. det europæiske direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr skal kasserede sugere indsamles separat og genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.
