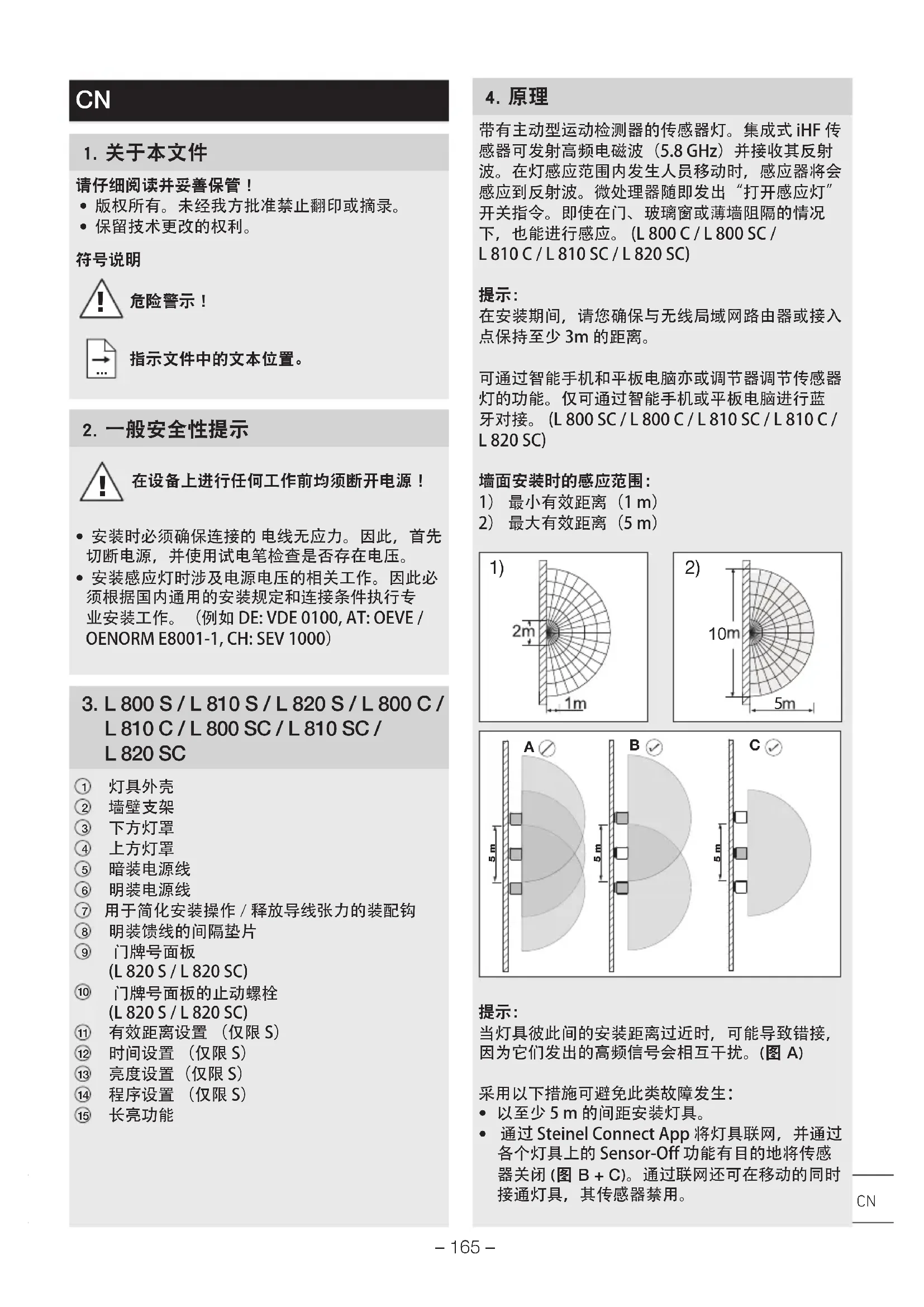

用户手册 L 820 SC STEINEL

• 版权所有。未经我方批准禁止翻印或摘录。
• 保留技术更改的权利。

符号说明

危险警示！

指示文件中的文本位置。

2. 一般安全性提示

在设备上进行任何工作前均须断开电源！

• 安装时必须确保连接的电线无应力。因此，首先切断电源，并使用试电笔检查是否存在电压。

• 安装感应灯时涉及电源电压的相关工作。因此必须根据国内通用的安装规定和连接条件执行专业安装工作。（例如 DE: VDE 0100, AT: OEVE / OENORM E8001-1, CH: SEV 1000）

• L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① 灯具外壳
② 墙壁支架
③ 下方灯罩
④ 上方灯罩
⑤ 暗装电源线
⑥ 明装电源线
⑦ 用于简化安装操作 / 释放导线张力的装配钩
⑧ 明装馈线的间隔垫片
⑨ 门牌号面板 (L 820 S / L 820 SC)
⑩ 门牌号面板的止动螺栓 (L 820 S / L 820 SC)
⑪ 有效距离设置（仅限 S）
⑫ 时间设置（仅限 S）
⑬ 亮度设置（仅限 S）
⑭ 程序设置（仅限 S）
15 长亮功能

4. 原理

带有主动型运动检测器的传感器灯。集成式iHF传感器可发射高频电磁波（5.8 GHz）并接收其反射波。在灯感应范围内发生人员移动时，感应器将会感应到反射波。微处理器随即发出“打开感应灯”开关指令。即使在门、玻璃窗或薄墙阻隔的情况下，也能进行感应。（L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC）

提示：

在安装期间，请您确保与无线局域网路由器或接入点保持至少3m的距离。

可通过智能手机和平板电脑亦或调节器调节传感器灯的功能。仅可通过智能手机或平板电脑进行蓝牙对接。(L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

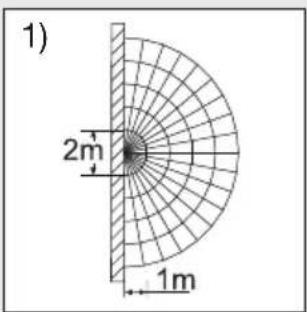

墙面安装时的感应范围：

1）最小有效距离（1m）

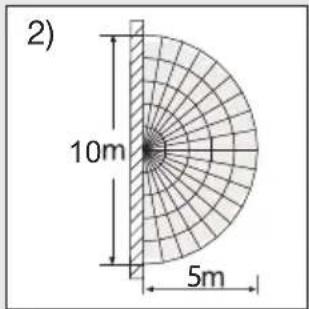

2）最大有效距离（5m）

1) 2m 1m

2) 10m 5m

A 5 m B 5 m C 5 m

提示：

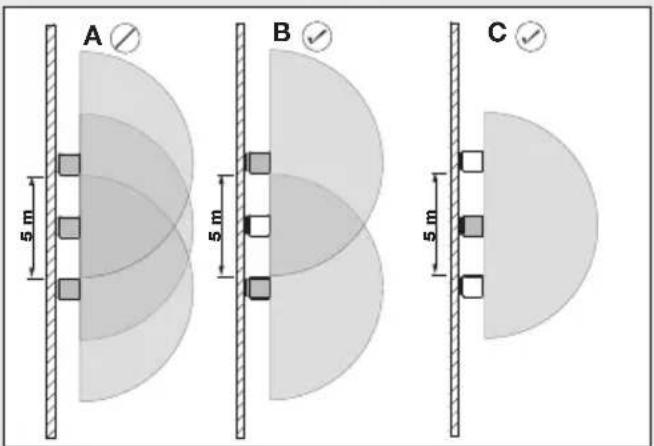

当灯具彼此间的安装距离过近时，可能导致错接，因为它们发出的高频信号会相互干扰。(图 A)

采用以下措施可避免此类故障发生：

• 以至少 5 ~m 的间距安装灯具。
• 通过 Steinel Connect App 将灯具联网，并通过各个灯具上的 Sensor-Off 功能有目的地将传感器关闭 (图 B + C)。通过联网还可在移动的同时接通灯具，其传感器禁用。

提示：

iHF的高频传感器高频功率约为 1 mW - 仅相当于手机或微波炉发射功率的千分之一。

提示：

传感器适用于自动开关灯。天气条件可能影响感应器的功能，强风暴、强降雪、强降雨以及冰雹天气可能导致功能错误激活。

5. 电气连接

为了达到规定的 5 m 有效距离，安装高度应该大约为 2 m。

连接电源线（如图）

电源线由 3 芯电缆组成：

L = 火线（通常为黑色、褐色或灰色）

N = 零线（通常为蓝色）

PE = 地线（绿色 / 黄色）

如有疑问，务必请您用电压检查表核查电缆；接着重新断电。火线（L）和零线（N）连接到接线端子上。

重要：

混淆接头将导致设备内或者保险丝盒内发生短路。此种情况下须辨别每一根电缆并重新连接。

提示：

该灯的光源不能更换；如须更换光源（如在其使用寿命结束时），更换整个灯。

LED LED

在电源线上可以安装用于开关的电源开关。

6. 功能

该壳体安装完毕并连接电源线后，感应灯即可使用。如果使用灯开关手动调试灯，测量阶段时，灯在1秒钟后自动关闭，随后针对传感器模式激活。无需重新操作灯开关。

通过 Steinel Connect App (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) 或调节器可调节功能。

提示：

最后一次使用操作元件时设定的设置有效。

安卓 Android iOS

仅通过 Steinel Connect App 使用的附加功能：

• 可调节主灯 / 底灯等级
• 可扩展的有效距离调节
• 分组联网
• 通过示教进行亮度设置

有效距离设置（灵敏度）（仅限 s）

出厂设置：5 m

有效距离指的是灯具安装在 2m 高度时投射到地面上的半圆区域，即检测区域。

max off min

- 电位计 “max” =

最大有效距离是 5m

- 电位计 “min” =

最小有效距离是 1 m

- 电位计 “off” = 传感器关闭

Sensor off: 完全关闭移动感应和其他感应器功能。设置感应范围时，建议选择最短时间 5 秒。

时间设置（关闭延迟）（仅限 s）

时间设置：5 m

可以按需无级调节灯具的照明时长：若是S系列，调节范围为大约5秒至最多15分钟；若是SC系列，调节范围为大约5秒至最多60分钟。

通过该时间结束前所探测到的每次运动，重新启动时钟。设置感应范围和进行功能测试时，建议设置最短时间。

提示：

每次关闭灯后，新的移动感应会中断约1秒钟。该时间结束后，感应灯仅在感应到移动时亮起。

亮度设置（响应阈值）（仅限 s）

出厂设置：2,000 Lux

灯具所需的响应阈值可在2至2,000 Lux之间进行无级调节。

= 日间运行模式 约 2,000 Lux。 >= 夜间模式 约 2 Lux。

日间设置感应范围时，须将调节器设置至2,000 Lux。

程序设置（仅限 s）

0 30 min 10 min

0 min = 超出设定的亮度值时软启动 / 无底灯亮起

10 min = 软启动 + 底灯 10 分钟

30 min = 软启动 + 底灯 30 分钟

= 软启动 + 底灯整夜亮起

7. 长亮功能 15

如果电源线上安装了电源开关，则除简单的开关功能外，还能实现下列功能：

感应器模式 15.1：

打开灯(如果灯关闭):

开关关闭并打开 1 次。设置的时间内灯保持打开。

关闭灯(如果灯打开):

开关关闭并打开 1 次。灯关闭或切换至感应器模式。

长亮灯模式 15.2：

1) 打开长亮灯：开关关闭并打开2次。灯切换至长亮灯4小时(灯罩d后的蓝色LED亮起)。然后灯将重新自动切换至传感器模式(蓝色LED关闭④)。

2) 关闭长亮灯：开关关闭并打开1次。灯关闭或切换至传感器模式。

重要：

应该依次快速操作开关多次 (在 0.2 至 1 秒范围内)。

何为柔光启动？

感应灯具有柔光启动功能。这表明，灯打开时不会直接切换至最大功率，而是在一秒内亮度被逐渐调高至100%。同样，灯关闭时，则是逐渐变暗。

何为底灯？

每晚底灯可以以大约 10% 的灯功率持续亮起。只有在检测区域内感应到移动时，灯才会切换（达到时间，参见时间设置⑫）到最大灯光功率 (100%)。然后灯重新切换至底灯（约 10%）。若是 SC 型号，灯具会切换到您预设的底灯亮度 (0% - 100%)。

提示：

调光模式下，本地电网可能导致LED轻微闪烁。这并非产品缺陷，不得据此索赔。

8. 保养和维护

产品免维护。

照明灯脏污时，可使用一块湿布（不含清洁剂）进行清洁。

重要信息：操作设备无法更换。

230V LED

9. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

10. 一致性声明

STEINEL GmbH 特此声明，L 800 SC / L 800 S / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC / L 820 S 的无线电设备类型符合指令 2014/53/EU。在以下网址中提供欧盟一致性声明的完整文本：www.steinel.de

11. 制造商担保

制造商保修 STEINEL GmbH, Dieselstr. 80-84, DE-33442 Herzebrock-Clarholz, 德国

该产品系施特朗精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损失、未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上的间接损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说

明、收款凭据或发票 (购买日期和零售商盖章) 包装好并寄至相关维修点时，才能享受质保。

服务：

质保期已经到期或缺陷不在质保范围内的产品，可由我方工厂服务部门进行维修。请将产品妥善包装并寄至就近维修点。

3年厂商质保

12. 技术参数

尺寸（高×宽×深） 88 × 230 × 145 mm (L 800 S/L 800 SC/L 800 C) 91 × 230 × 145 mm (L 810 S/L 810 SC/L 810 C) 260 × 230 × 145 mm (L 820 S/L 820 SC)

材质 灯具外壳：铝

灯罩：塑料

电源连接 220 - 240 V, 50/60 Hz

功率消耗 (P_on) 7.50W (L800S/L800SC/L800C) 9.80W (L810S/L810SC/L810C) 9.80W (L820S/L820SC)

iHF 感测系统的功率消耗 0.61 W （仅限 SC/C）

光效率 466 lm (L 800 S / L 800 SC / L 800 C) 679 lm (L 810 S / L 810 SC / L 810 C) 679 lm (L 820 S / L 820 SC)

效率 62 lm/W (L 800 S / L 800 SC / L 800 C) 69 lm/W (L 810 S / L 810 SC / L 810 C) 69 lm/W (L 820 S / L 820 SC)

显色指数 R _a=82

待机网络（ P_net ）0.40 W（仅限 SC/C）

功率系数 0.89

色温 3,000 K（暖白光）

平均额定使用寿命 >60,000 小时 (L70B50, 在 25^ C 的温度下)

感应角度 160^ ，底部覆盖（仅限 SC/S）

感应有效距离 1 - 5 m （仅限 SC / S）

亮度设置 2 - 2,000 Lux

对于C系列：每次只能与一个蓝牙传感器产品结合使用。

时间设置 对于SC系列:5秒-60分钟对于S系列:5秒-15分钟对于C系列:每次只能与一个蓝牙传感器产品结合使用。
底灯 对于S系列:0%、10%(只能通过设置调节器设定)对于SC系列:0%-100%对于C系列:0%-100%
长亮灯 可控
保护形式IP 44
防护等级II
环境温度-20℃至+40℃
蓝牙频率2.4-2.48GHz(L800/L810/L820SC)
蓝牙发射功率5dBm/3mW(L800/L810/L820SC)
频率传感器5.8GHz
传感器的发射功率<1mW
的颜色一致性 初始值:3
光强分布
	L800 S/L800 SC/L800 CL810 S/L810 SC/L810CL820 S/L820 SC
(L800 S/L800 SC/L800 C) 本产品具备一个能效等级为“E”的光源
(L810 S/L810 SC/L810 C)(L820 S/L820 SC) 本产品具备一个能效等级为“D”的光源

13. 运行故障

故障 原因 补救办法

感应灯无电压■保险丝已熔断,未接通,断线■短路		■接通、更换保险丝;接通电源开关;通过电压检测器检查电线■检查接口
感应灯无法打开■在日间模式下,亮度设置处于夜间模式■电源开关关闭■保险丝已熔断■感应范围未进行针对性设置		■重新设置■打开■接通、更换保险丝,必要时检查接头■重新调节
感应灯无法关闭	■在感应范围内持续运行	■检查范围,并在必要时重新调整
感应灯未完全关闭	■已选择底灯	■程序选择开关位于0
感应灯意外打开■风吹动感应范围内的树枝和灌木丛■感应到街道上的汽车		■调整范围■调整范围
感应范围内存在更大的金属物体,如汽车或金属墙	■调整范围■例如移动汽车
在蓝牙概览中未列出LED泛光灯	■选择了错误的地区■设置	→欧盟地区/美国地区
忘记密码■输入错误后:按下按钮“重置密码”;在10分钟内断电并重启;然后重新指定密码
App未启动	■位置未激活	■在智能手机设置中激活位置
LED泛光灯的设置变成灰色■LED泛光灯未被登记为分组主机(从机运行)		■设置主机泛光灯■将LED泛光灯登记为主机
未找到蓝牙LED泛光灯■LED泛光灯不在检测范围内■智能手机上的蓝牙已禁用		■检查智能手机中是否已激活蓝牙,或者拉进与产品的距离■重新启动查找过程
智能手机与LED泛光灯之间未建立连接	■智能手机与设备距离过近■智能手机与App不兼容■App版本非最新版本	■与LED泛光灯之间的距离至少为1.5m■使用其他智能手机■在应用商店中更新Steinel Connect App
