NAUDOJIMO INSTRUKCIJA L 820 SC STEINEL
1. Apie ši dokumentą
Prašom jdėmiai perskaityti ir išsaugoti.
- Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
- Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.
Simbolių paaiškinimas
Įspėjimas apie pavojus!
Nuoroda i atskiras dokumento teksto dalis.
2. Bendrieji saugos nurodymai
Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!
- Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros sro- vę ir įtampos rodytuvu patikrinkite, ar nėra įtampos.
- Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis (pvz. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000).
3. L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC
① Šviestuvo korpusas
② Sieninis laikiklis
③ Dangtelis apačioje
④ Dangtelis viršuje
⑤ Potinkinis tinklo jvadas
⑥ Virštinkinis tinklo jvadas
⑦ Montavimo kabliukai montavimui palengvinti / laidų įtempimui mažinti
⑧ Tarpiklis tvirtinti ant tinko
⑨ Namo numerio plokštelė (L 820 S / L 820 SC)
10 Tvirtinimo varžtai namo numerio plokštelei (L 820 S / L 820 SC)
⑪ Jautrumo zonos ilgio nustatymas (tik S)
⑫ Laiko nustatymas (tik S)
⑬ Prieblandos lygio nustatymas (tik S)
14 Programų nustatymas (tik S)
⑮ Nuolatinio apšvietimo funkcija
4. Principas
Sensorinis šviestuvas su aktyviu judesio sensoriumi. Integruotas iHF sensorius siunčia elektromagnetines bangas (5,8 GHz) ir priima ju aidą. Esant žmonių sukeltam judesiui jautrumo zonoje, sensorius paste-bi aido pasikeitimą. Tada mikroprocesorius duoda komandą „jungti šviesą“. Sensorius gali suveikti ir per duris, langus ar plonas sienas. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)
Pastaba
Irengimo metu užtikrinkite, kad iki WLAN maršrutizatoriaus arba prieigos taškų būtų išlaikytas ne mažesnis kaip 3 m atstumas.
Sensorinio šviestuvo funkcijos gali būti nustatytos išmaniuoju telefonu ir planšetiniu kompiuteriu arba nustatymo regulatoriumi. „Bluetooth“ ryšys galimas tik išmaniuoju telefonu arba planšetiniu kompiuteriu. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

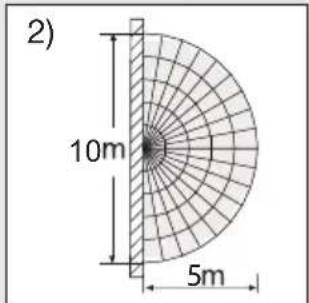

Veikimo zona, kai žibintas montuojamas ant sienos:
1) minimalus veikimo nuotolis (1 m)
2) maksimalus veikimo nuotolis (5 m)


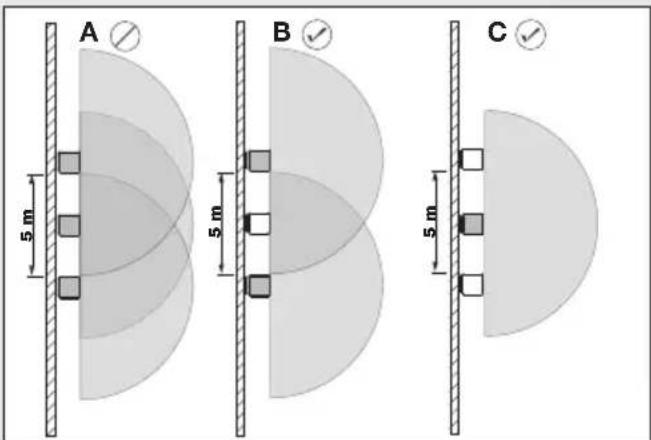

A 5 m B 5 m C 5 mPastaba
Jeigu šviestuvai sumontuoti per arti vienas kita, galimi klaidingi jsijungimai, nes siunčiami aukšto dažnio signalai trukdo šviestuvams (A pav.).
Apeiti šią klaidą galima tokiais būdais:
- montuokite šviestuvus mažiausiai 5 metru atstumu vienas nuo kito;
- sujunkite šviestuvus naudodamiesi „Steinel Connect App“ ir tikslingai išjunkite sensorių naudodamiesi „Sensor-Off“ funkcija kai kuriems šviestuvams (B + C pav.). Esant sujungtiems šviestuvams užfiksavus judėjimą įsijungs ir tie šviestuvai, kurių sensoriai yra išjungti.
Pastaba
iHF sensoriaus aukšto dažnio galia atitinka maždaug 1 mW, tai sudaro tik 1.000-ają dalj mobiliojo telefono arba mikrobangų krosnelės spinduliavimo galios.
Pastaba
Sensorius skirtas automatiškai jungti šviesą. Oro sąlygos gali veikti judesio detektoriaus darba: esant stipriems véjo gūsiams, sningant, lyjant, krušos metu prietaisas gali jsijungti nepageidaujamu metu.
5. Elektros jungtis
Siekiant užtikrinti 5 m sensoriaus veikimo zoną, pastarajj reikėtu montuoti apie 2 m aukštyje.
Tinklo jvado prijungimas (pav.)
Ivada sudaro triju laidu kabelis:
L = fazė (dažniausiai juodas arba rudas laidas)
N = nulinis laidas (dažniausiai mėlynas)
PE = apsauginis laidas (žalias / geltonas)
Jei kyla abejonių, laidus patikrinkite įtampos indikatoriumi; po to atjunkite srove. Fazė (L) ir nulinis laidas (N) jungiami prie šviestuvo gnybtų.
Svarbu!
Neteisingai sujungti laidai sukelia trumpaji jungimą prietaise arba paskirstymo dėžutėje. Tokiu atveju reikia dar kartą identifikuoti atskirus kabelius ir prijungti iš naujo.
Pastaba
Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus ji pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą.
6. Funkcijos
Pritvirtinus korpusa ir prijungus elektros kabelius, šviestuvą galima jungti. Ijungus prožektorių šviesos jungikliu rankiniu būdu šviestuvas po 1 sekundės išsijungia matavimams ir po to jį galima naudoti sensoriniu režimu. Dar kartą spausti jungiklio nebūtina.
Funkcija nustatoma programèle „Steinel Connect App“ (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) arba nustatymų reguliatoriumi.
Pastaba
Galioja tie nustatymai, kurie buvo atlikti pastaraji kartą naudojant valdymo elementą.
Išmanioji nuotolinio valdymo programėlė „Steinel Connect App“
Norint konfigūruoti šviestuvą išmaniuoju telefonu arba planšetiniu kompiuteriu iš „AppStore“ reikia atsisiųsti STEINEL išmaniąją nuotolinio valdymo programėlę „Steinel Connect App“. Tam reikalingas išmanusis telefonas arba planšetė, kurioje jdiegtas „Bluetooth“.
QR kodai
Android iOS
Papildomos funkcijos, galimos tik naudojant išmaniają nuotolinio valdymo programėlę „Steinel Connect App“:
– reguliuojamas pagrindinio / bazinio apšvietimo lygis
– išplėstinis jautrumo zonos ilgio nustatymas
- grupès sujungimas
– prieblandos nustatymas naudojantis jsisavinimo režimu
Jautrumo zonos nustatymas (jautrumas) (tik S). Gamyklinis nustatymas: 5 m
Jautrumo zona – tai pusapvalis plotas ant grindu, kuri susiformuoja kaip jautrumo zona, kai šviestuvas sumontuotas 2 m aukštyje.
- Potenciometras „min“ = min. jautrumo zona 1 m
- Potenciometras „off“ = sen- sorius išjungtas
Sensor off: Judesio fiksavimas ir kitos sensoriaus funkcijos išjungtos. Nustatant jautrumo zoną rekomenduojama rinktis trumpiausią laiką – 5 s.
Išjungimo vėlinimas (švietimo trukmė) (tik S)
Gamyklos nustatymas: 5 s
Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 5 s iki ne daugiau kaip 15 min (S) arba nuo maždaug 5 s iki ne daugiau kaip 60 min. (SC).
+ = maksimali trukmė (15 min. arba 60 min.). - = minimalus laikas (5 s).
Kaskart užfiksavus judesj prieš pasibaigiant šiam laikui, laikmatis jsijungia iš naujo. Norint nustatyti jautrumo zoną ir patikrinti funkcijas rekomenduoja-ma pasirinkti trumpiausią laiką.
Pastaba
Kaskart šviestuvui išsijungus naujas judesys gali būti užfiksuotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl jjungs šviesą.
Prieblandos lygio nustatymas (suveikimo slenkstis) (tik S)
Gamyklos nustatymas: 2.000 liuksų
Pageidaujamas šviestuvo suveikimo slenkstis nusta-tomas neribotai nuo maždaug 2 iki 2.000 liuksų.
☀ = dienos šviesos režimas liuksų ☀ = prieblandos režimas
Norėdami nustatyti jautrumo zoną dienos metu nustatymo reguliatorių nustatykite ties 2.000 liuksų pozicija.
Programų nustatymas (tik S)
30 min = Sulėtintas įsijungimas / „budintis“ režimas 30 minučių = Sulėtintas įsijungimas / „budintis“ režimas visą naktį
7. Pastovaus švietimo funkcija 15
Jei įvade įmontuotas tinklo jungiklis, be paprastų jungimo ir išjungimo funkcijų galimos ir nurodytosios toliau.
Sensorinis režimas 15.1
Jungti šviesą (kai žibintas IŠJUNGTAS):
jungiklj 1 × IŠJUNGTI ir IJUNGTI.
Šviestuvas šviečia nustatytą laiką.
Išjungti šviesą (kai žibintas |JUNGTAS):
jungiklj 1 × IŠJUNGTI ir IJUNGTI.
Žibintas išsijungia ir persijungia j sensorinį režimą
Pastovaus švietimo režimas 15.2
1) Pastovaus švietimo ijungimas:
jungiklj 2 × IŠJUNGTI ir ĮJUNGTI. Šviestuvas 4 valandoms jjungiamas veikti nuolatinio švietimo funkcija (už šviestuvo dangtelio šviečia mėlynas šviesos diodas ④). Po to jis automatiškai persijungia i sensorinį režimą (mėlynas šviesos diodas išsijungia).
2) Pastovaus švietimo išjungimas:
jungiklj 1 × IŠJUNGTI ir IJUNGTI. Šviestuvas išsi-jungia arba persijungia i sensorinį darbo režimą.
Svarbu!
Greiti jungiklio paspaudimai turėtų būti atliekami vienas po kito kuo greičiau (0,2 – 1 s diapazone).
Kas yra sulėtintas šviesos įsijungimas?
Sensoriniame šviestuve jdiegta sulėtinto šviesos jsijungimo funkcija. Tai reiškia, kad ijungus šviesa iš karto nejsijungs maksimalia galia, bet palaipsniui per sekundę pasieks 100 % ryškumą. Taip pat ir išsijungimo metu šviesos ryškumas lėtai mažėja.
Kas yra „budintis“ režimas?
„Budintis“ režimas – tai pastovus naktinis apšvietimas 10 % galingumu. Tik užfiksavus judesį jautrumo zonoje jungiama šviesa (nustatytam laikui, žr. švietimo trukmės nustatymas ⑫) iki maksimalios apšvietimo galios (100 %). Po to šviestuvas vėl persijungs į „budinti“ režimą (maždaug 10 %). Nau-dojant SC versiją, šviestuvas persijungia į iš anksto nustatytą bazinį apšvietimą (0–100 %).
Pastaba
Veikiant reguliavimo režimu, priklausomai nuo vietinių elektros tinklų, gali atsirasti lengvas šviesos
diodų (LED) mirksėjimas. Tai ne brokas ir ne pre-tekstas reklamacijai.
8. Techninė priežiūra / Kita priežiūra
Gaminiui techninė priežiūra nereikalinga.
Užsiteršusj šviestuvą galima valyti drėgnu skudurėliu (be valiklio).
Svarbu: valdymo prietaisas nekeičiamas.
Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.
Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!
Tik ES šalims
Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
10. Atitikties deklaracija
Šiuo „STEINEL GmbH“ patvirtina, kad radijo jrenginių tipas L 800 SC / L 800 S / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC / L 820 S atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas pateiktas šiuo interneto adresu: www.steinel.de
11. Gamintojo garantija
Gamintojo garantija STEINEL GmbH, Dieselstr. 80-84, DE-33442 Herzebrock-Clarholz, Vokietija Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantija. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatly-ginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.
Aptarnavimas:
Pasibaigus garantinio aptarnavimo laikotarpiui arba jei yra gedimų, kuriems garantija netaikoma, prietaisą taiso mūsų gamyklos remonto dirbtuvės. Prašom tinkamai supakuotą produktą atsiųsti į artimiausias remonto dirbtuves.
- Techniniai duomenys
| Matmenys (I × P × A) 88 × 230 × 145 mm (L 800 S / L 800 SC / L 800 C)91 × 230 × 145 mm (L 810 S / L 810 SC / L 810 C)260 × 230 × 145 mm (L 820 S / L 820 SC) | |
| Medžiaga Šviestuvo korpusas: aliuminisŠviestuvo dangtelis: plastikas | |
| Prijungimas prie elektros tinklo 220–240 V, 50/60 Hz | |
| Galios suvartojimas ( P_on ) 7,50 W (L 800 S / L 800 SC / L 800 C)9,80 W (L 810 S / L 810 SC / L 810 C)9,80 W (L 820 S / L 820 SC) | |
| iHF sensoriaus galios suvartojimas 0,61 W (tik SC / S) | |
| Šviesos galia 466 lm (L 800 S / L 800 SC / L 800 C)679 lm (L 810 S / L 810 SC / L 810 C)679 lm (L 820 S / L 820 SC) | |
| Efektyvumas 62 lm/W (L 800 S / L 800 SC/ L 800 C)69 lm/W (L 810 S / L 810 SC / L 810 C)69 lm/W (L 820 S / L 820 SC) | |
| Spalvos atkūrimo indeksas R_a = 82 | |
| Budėjimo režimas (tinklas („ P_net “)) | 0,40 W (tik SC / C) |
| Galios koeficientas | 0,89 |
| Spalvinė temperatūra | 3.000 kelvinų (šilta balta) |
| Vidutinė vardinė naudojimo trukmė (L70B50, esant 25 °C temperatūrai) | >60.000 valandų |
| Apimties kampas | 160° su j judesį prie žemės reaguojančia apsauga (tik |
| Jautrumo zona 1–5 m (tik SC / S) | |
| Prieblandos lygio nustatymas | 2–2.000 liuksųSkirta C: tik kartu su gaminiu, kuriame jrengtas „Blue |
| Švietimo trukmės nustatymas | SC: 5 s – 60 min.S: 5 s – 15 min.Skirta C: tik kartu su gaminiu, kuriame jrengtas „Blue |
| Bazinis apšvietimas | S: 0 %, 10 % (reguliuojama tik nustatymo reguliatoriųSC: 0 %–100 %C: 0 %–100 % |
| Pastovaus švietimo funkcija | ljungimas |
| Saugos klasė | IP 44 |
| Apsaugos klasė | II |
| Aplinkos temperatūra | Nuo -20 iki +40 °C |
| „Bluetooth“ dažnis | 2,4–2,48 GHz (L 800 / L 810 / L 820 SC) |
„Bluetooth“ siuntimo galia 5 dBm / 3 mW (L 800 / L 810 / L 820 SC)
Dažnio jutiklis 5,8 GHz
Siuntimo galios jutiklis < 1 mW
Spalvų nuoseklumas SDCM Pradinė reikšmė: 3
Šviesos intensyvumo pasiskirstymas
(L 800 S / L 800 SC / L 800 C) Šiame gaminyje yra „E“ energinio veiksmingumo klasės šviesos šaltinis.
(L 810 S / L 810 SC / L 810 C)
(L 820 S / L 820 SC)
Šiame gaminyje yra „D“ energinio veiksmingumo klasės šviesos šaltinis.
Sutrikimas Priežastis Ištaisymas
| Sensoriniame šviestuve nėra elektros srovės | Suveikė saugiklis, neijungta, nutrauktas laidasTrumpasis jungimas | Ijunkite saugiklj, pakeiskite, junkite tinklo jungiklj; patikrinkite laidą įtampos tikrintuvuPatikrinkite jungtis |
| Sensorinis šviestuvas nejsijungia | Dienos metu nustatytas nakties režimasTinklo jungiklis IŠJUNGTASSuveikė saugiklisFiksavimo diapazonas nustatytas netiksliai | Nustatykite iš naujoIjunkiteIjunkite, pakeiskite saugiklj; jeigu reikia, patikrinkite jungtJSureguliuokite iš naujo |
| Sensorinis šviestuvas neišsijungia | Jautrumo zonoje fiksuojamas nuolatinis judesys | Patikrinkite jautrumo zoną ir, jei reikia, nustatykite ją iš naujo |
| Sensorinis žibintas iki galo neišsijungia | Pasirinktas „budintis“ režimas | Programos nustatymo jungiklis ties 0 |
| Sensorinis žibintas jsijungia nepageidaujamu metu | Jautrumo zonoje vėjas linguoja medžius ir krūmusUžfiksuojami gatve važiuojantys automobiliai | Nustatykite jautrumo zoną iš naujoNustatykite jautrumo zoną iš naujo |
| Jautrumo zonoje yra didesnių metalinių objektų, pvz., automobilių arba metalo sienų | Nustatykite jautrumo zoną iš naujo | Pvz., perstatykite automobilį į kitą vietą |
| LED prožektorius nenurodytas „Bluetooth“ apžvalgoje | Pasirinktas neteisingas regionas | Nustatymai⇒ ES regionas / JAV regionas |
| Pamiršau slaptažodį Neteisingai įvedus: paspauskite | mygtuką „Atkurti slaptažodį”; išjunkite maitinimą ir per 10 minučių vėl junkite; tada iš naujo priskirkite slaptažodį | |
| Programėlė nepasileidžia | Vietovė nesuaktyvinta | Suaktyvinkite vietovę išmaniojo telefono nustatymuose |
| LED prožektorių nustatymai yra neaktyvūs | LED prožektorius nėra priskirtas pagrindiniu grupėje (veikia kaip pagalbinis) | Nustatykite pagrindinį prožektoriųNustatykite LED prožektorių pagrindiniu |
| Nerasta jokių „Bluetooth“ LED prožektorių | LED prožektoriai už jautrumo zonos ribųIšmaniojo telefono „Bluetooth“ ryšys išjungtas | Patikrinkite, ar išmaniajame telefone įjungtas „Bluetooth“ ryšys arba sumažinkite atstumą iki gaminioPaleiskite paiešką iš naujo |
| Nėra ryšio tarp išmaniojo telefono ir LED prožektoriaus | Išmanusis telefonas per arti įrenginioIšmanusistelefonas nesuderinamas su programėleTai ne naujausia programėlės versija | Mažiausias atstumas iki LED prožektoriaus – 1,5 mNaudokite kitą išmanuji telefonąAtnaujinkiteprogramėlę „Steinel Connect“ prekyvietėje „Appstore“ |
