BRUGSANVISNING L 820 SC STEINEL

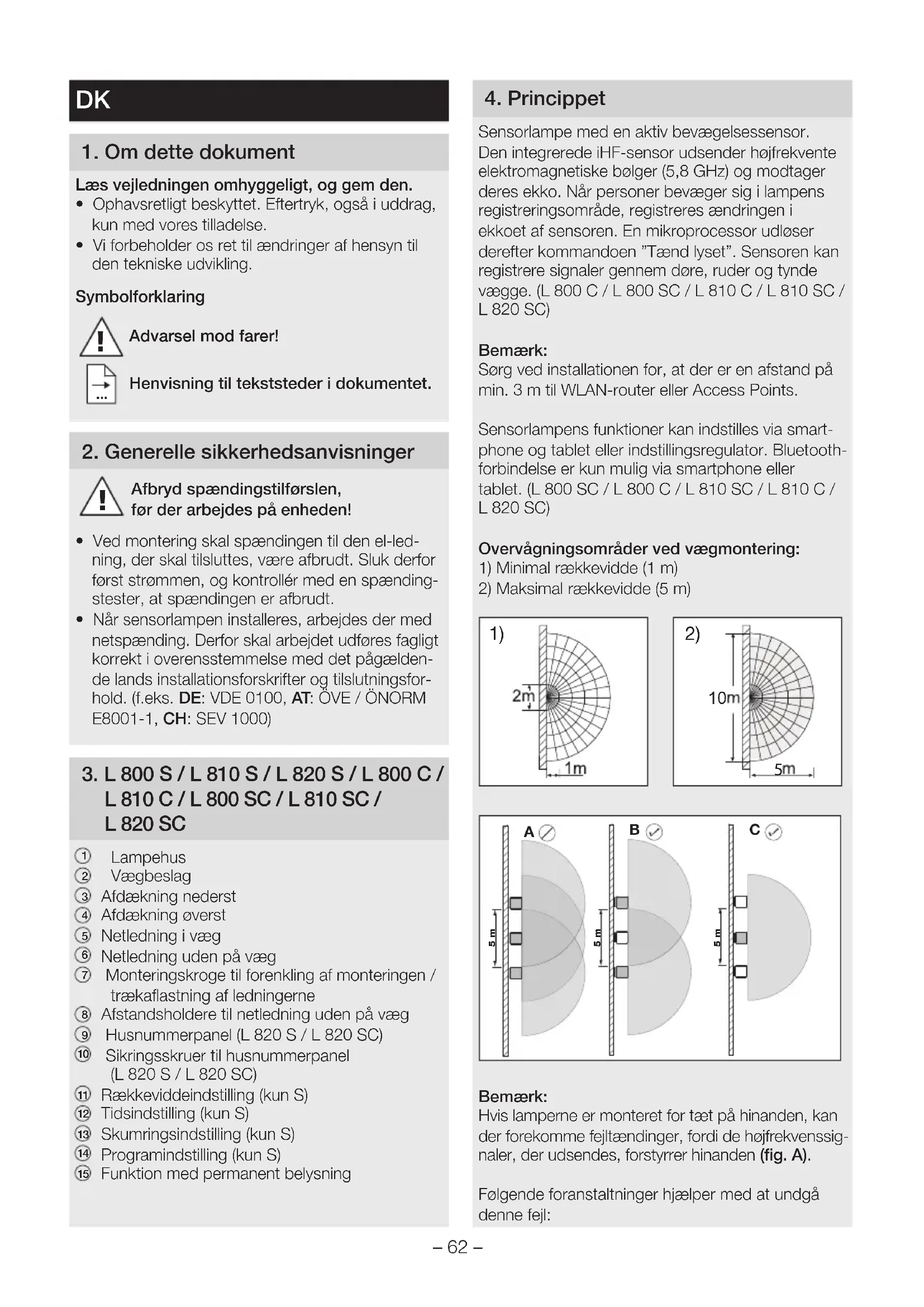

1. Om dette dokument

Læs vejledningen omhyggeligt, og gem den.

• Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
• Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Symbolforklaring

Advarsel mod farer!

Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på enheden!

• Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.
• Når sensorlampen installeres, arbejdes der med netspænding. Derfor skal arbejdet udføres fagligt korrekt i overensstemmelse med det pågældende lands installationsforskrifter og tilslutningsforhold. (f.eks. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① Lampehus
② Vægbeslag
③ Afdækning nederst
④ Afdækning øverst
⑤ Netledning i væg
⑥ Netledning uden på væg
⑦ Monteringskroge til forenkling af monteringen / trækaflastning af ledningerne
⑧ Afstandsholdere til netledning uden på væg
⑨ Husnummerpanel (L 820 S / L 820 SC)
⑩ Sikringsskruer til husnummerpanel (L 820 S / L 820 SC)
⑪ Rækkeviddeindstilling (kun S)
⑫ Tidsindstilling (kun S)
⑬ Skumringsindstilling (kun S)
⑭ Programindstilling (kun S)
⑮ Funktion med permanent belysning

4. Princippet

Sensorlampe med en aktiv bevægelsessensor. Den integrerede iHF-sensor udsender højfrekvente elektromagnetiske bølger (5,8 GHz) og modtager deres ekko. Når personer bevæger sig i lampens registreringsområde, registreres ændringen i ekkoet af sensoren. En mikroprocessor udløser derefter kommandoen "Tænd lyset". Sensoren kan registrere signaler gennem døre, ruder og tynde vægge. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)

Bemærk:

Sørg ved installationen for, at der er en afstand på min. 3 m til WLAN-router eller Access Points.

Sensorlampens funktioner kan indstilles via smart-phone og tablet eller indstillingsregulator. Bluetooth-forbindelse er kun mulig via smartphone eller tablet. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

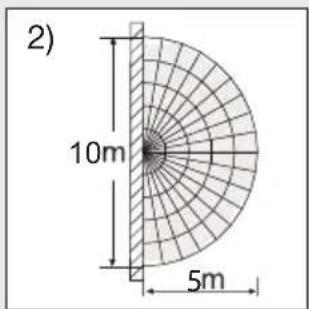

Overvågningsområder ved vægmontering:

1) Minimal rækkevidde (1 m)
2) Maksimal rækkevidde (5 m)

1) 2m 1m

2) 10m 5m

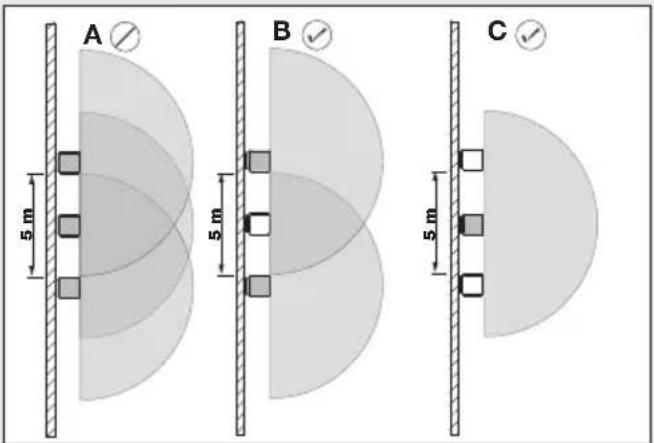

A 5 m B 5 m C 5 m

Bemærk:

Hvis lamperne er monteret for tæt på hinanden, kan der forekomme fejltændinger, fordi de højfrekvenssignaler, der udsendes, forstyrer hinanden (fig. A).

Følgende foranstaltninger hjælper med at undgå denne fejl:

• Monter lamperne med en afstand på mindst 5 m.
• Forbind lamperne i netværk med hinanden via Steinel Connect-appen, og sluk sensoren for de enkelte lamper målrettet via Sensor-Off-funktionen (fig. B + C). Ved hjælp af netværksforbindelsen tændes også de lamper, hvor sensoren er deaktiveret, ved bevægelse.

Bemærk:

iHF-sensorens højfrekvenseffekt er ca. 1 mW – det er kun en tusindedel af sendeeffekten fra en mobil-telefon eller en mikrobølgeovn.

Bemærk:

Sensoren er velegnet til automatisk tænding af lys. Vejret kan påvirke sensorens funktion. Ved kraftige vindstød, sne, regn og hagl kan der ske fejlaktivering.

5. Elektrisk tilslutning

For at nå den angivne rækkevidde på 5 m skal monteringshøjden være på ca. 2 m.

Tilslutning af netledningen (se fig.)

Netledningen består af en ledning med 3 ledere:

Hvis du er i tvivl, skal du identificere ledningerne med en spændingstester og derefter afbryde spændingen igen. Fase (L) og nulleder (N) sluttes til kronemuffen.

Vigtigt:

Ombytning af tilslutningerne fører senere til kortslutning i enheden eller i sikringsboksen. Hvis dette sker, skal de enkelte ledninger identificeres og monteres igen.

Bemærk:

Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. når den ikke fungerer længere), skal hele lampen udskiftes.

LED LED

Der kan naturligvis installeres en tænd- og slukkon-takt i netledningen.

6. Funktioner

Når huset er monteret, og strømmen er tilsluttet, kan sensorlampen tages i brug. Når lampen tændes manuelt via tænd / sluk-kontakten, slukker den efter 1 sekund i hele kalibreringsfasen og er efterfølgen-de aktiv med henblik på sensorstyring. Det er ikke nødvendigt at tænde kontakten igen.

Funktionerne kan indstilles via Steinel Connect-app (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) eller indstillingsknap.

Bemærk:

Det er de indstillinger, som blev foretaget på det sidst anvendte betjeningselement, der gælder.

Steinel Connect-app

For at konfigurere lampen med smartphone eller tablet skal du downloade Steinel Connect-appen fra din AppStore. Du skal bruge en smartphone eller tablet med Bluetooth.

QR-koder

Android iOS

• Indstilleligt hovedlys- / grundlysniveau
  – Udvidet rækkeviddeindstilling
• Gruppenetværk
  – Skumringsindstilling vha. Teach-In

Rækkeviddeindstilling (følsomhed) (kun S) Fabriksindstilling: 5 m

Med rækkevidde menes det halvcirkelformede område på jorden, som fås som overvågningsområde ved montering af lampen i 2 m højde.

max off min

• Potentiometer "max" = maks. rækkevidde 5 m
• Potentiometer "min" = min. rækkevidde 1 m
• Potentiometer "off" = sensor off

Sensor off: Bevægelsesregistreringen og alle andre sensorfunktioner er komplet slået fra. Det anbefales at vælge den korteste tid 5 sec ved indstilling af overvågningsområdet.

Tidsindstilling (slukningsforsinkelse) (kun S)

Standardindstilling: 5 s

Den ønskede lys periode for lampen kan indstilles trinløst fra ca. 5 s til maks. 15 min (kun S) eller fra ca. 5 s til maks. 60 min (for SC).

Enhver bevægelse som registreres, inden denne tid er udløbet, starter tidstælleren igen. Ved indstilling af overvågningsområdet og ved funktionstesten anbefales det at indstille den korteste tid.

Bemærk:

Hver gang lampen sluk kes, er en ny bevægelsesregistrering spærret i ca. 1 sekund. Først derefter kan lampen igen tændes ved bevægelse.

Skumringsindstilling (reaktionsværdi) (kun S)

Standardindstilling: 2.000 lux

Lampens ønskede aktiverings tærskel kan indstilles trinløst fra ca. 2 til 2.000 lux.

ca. 2.000 lux. ca. 2 lux.

0 min = softstart / intet grundlys TÆNDT fra den indstillede skumringsværdi

10 min = softstart + grundlys 10 minutter

30 min = softstart + grundlys 30 minutter

= softstart + grundlys hele natten

7. Funktionen permanent belysning 15

Hvis der monteres en tænd- / slukkontakt i netledningen, er følgende funktioner mulige foruden tænd og sluk:

Sensorstyring 15.1:

Tænd lyset (når lampen er slukket):

Sluk og tænd 1 × for kontakten.

Lampen er tændt i den indstillede tid.

Sluk lyset (hvis lampen er tændt):

Sluk og tænd 1 × for kontakten.

1) Tænd for permanent belysning:

Sluk og tænd 2 × for kontakten. Lampen indstilles på permanent belysning i 4 timer (blå LED lyser bag skærmen ④). Derefter skifter den automatisk tilbage til sensorstyring (blå LED slukket).

2) Sluk permanent belysning:

Sluk og tænd 1 × for kontakten. Lampen slukker eller skifter til sensorstyring.

Vigtigt:

Den gentagne aktivering af kontakten skal ske hurtigt efter hinanden (inden for 0,2 – 1 sekund).

Hvad er soft-lysstart?

Sensorlampen har en soft-lysstart-funktion. Det betyder, at lyset ved tilkobling ikke direkte skifter om på maksimal effekt, men derimod langsomt regulerer lysstyrken op til 100 % inden for et sekund. På samme måde reguleres lyset langsomt ned, när det slukkes.

Hvad er grundlys?

Grundlys giver mulighed for permanent belysning om natten med en lyseffekt på ca. 10 %. Først ved bevægelse i overvågningsområdet skifter lyset i den indstillede tid, se tidsindstilling ^12 ) til den maksimalle lysstyrke (100 %). Derefter skifter lampen igen til grundlys (ca. 10 %). Ved SC-versionen skifter lampen til det grundlys, du har indstillet på forhånd (0 %–100 %).

Bemærk:

I lysdæmpningsmodus kan LED'erne flimre en smule afhængigt af det lokale strømnet. Dette er ikke en defekt ved produktet og ikke årsag til reklamation.

8. Vedligeholdelse / pleje

Produktet er vedligeholdelsesfrit.

Lampen kan i tilfælde af tilsmudsning rengøres med en fugtig klud (uden rengøringsmiddel).

Vigtigt: Transformeren kan ikke udskiftes.

231 230 V LED

9. Bortskaffelse

Smid ikke elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

10. Overensstemmelseserklæring

Hermed erklærer STEINEL GmbH, at radio- udstyrstypen L 800 SC / L 800 S / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC / L 820 S er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.steinel.de

11. Producentgaranti

Producentgaranti STEINEL GmbH, Dieselst. 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøve-kontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse.Yderligere følgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Service:

Når garantiperioden er udløbet, eller der opstår mangler, der ikke er dækket af garantien, foretages reparationer af vores fabriksservice. Send venligst produktet velemballeret til nærmeste serviceafdeling.

3ÅRS PRODUCENT GARANTI

1. Tekniske data

Mål (H × B × D) 88 × 230 × 145 mm (L 800 S / L 800 SC / L 800 C)91 × 230 × 145 mm (L 810 S / L 810 SC / L 810 C)260 × 230 × 145 mm (L 820 S / L 820 SC)
Materiale Lampehus: AluminiumSkærm: Plast
Nettilslutning 220–240 V, 50/60 Hz
Effektforbrug (Pon)	7,50 W (L 800 S / L 800 SC / L 800 C)9,80 W (L 810 S / L 810 SC / L 810 C)9,80 W (L 820 S / L 820 SC)
Effektforbrug for iHF-sensor 0,61 W (kun SC / S)
Lysstyrke 466 lm (L 800 S / L 800 SC / L 800 C)679 lm (L 810 S / L 810 SC / L 810 C)679 lm (L 820 S / L 820 SC)
Effektivitet 62 lm/W (L 800 S / L 800 SC/ L 800 C)69 lm/W (L 810 S / L 810 SC / L 810 C)69 lm/W (L 820 S / L 820 SC)
Farvegengivelsesindeks R	a=82

Standby netværk (Pnet)	0,40 W (kun SC / C)
Effektfaktor 0,89
Farvetemperatur 3.000 kelvin (varm hvid)
Gennemsnitlig beregnet levetid (L70B50 ved 25 °C)	>60.000 timer
Overvågningsvinkel 160° med krybesikring (kun SC / S)
Overvågningsrækkevidde 1–5 m (kun SC / S)
Skumringsindstilling 2–2.000 Lux For C: Kun i kombination med et Bluetooth-sensorprodukt
Tidsindstilling For SC: 5 s – 60 min For S: 5 s – 15 min For C: Kun i kombination med et Bluetooth-sensorprodukt
Grundlys For S: 0 %, 10 % (kan kun indstilles med indstillingsknap) For SC: 0 %–100 % For C: 0 %–100 %
Permanent belysning Kan tændes
Kapslingsklasse IP 44
Beskyttelsesklasse II
Omgivelsestemperatur -20 °C til +40 °C
Bluetooth-frekvens 2,4–2,48 GHz (L 800 / L 810 / L 820 SC)
Bluetooth-sendeeffekt 5 dBm / 3 mW (L 800 / L 810 / L 820 SC)
Sensorfrekvens 5,8 GHz
Sensorens sendeeffekt < 1 mW
Farvekonsistens SDCM Startværdi: 3
Lysstyrkefordeling
	L 800 S / L 800 SC / L 800 C		L 810 S / L 810 SC / L 810 C L 820 S / L 820 SC
(L 800 S / L 800 SC / L 800 C)	Dette produkt indeholder en lyskilde i energieffektivitetsklasse "E"
(L 810 S / L 810 SC / L 810 C) (L 820 S / L 820 SC)	Dette produkt indeholder en lyskilde i energieffektivitetsklasse "D"

13. Driftsforstyrrelser

Fejl Årsag Afhjælpning

Sensorlampen får ingen spænding	Sikring udløst, ikke slået til, ledning afbrudtKortslutning	Slå sikring til, udskift, tænd tænd- / sluk-kontakt, kontrollér ledning med en spændingstesterKontrollér tilslutninger
Sensorlampen tænder ikke	Ved brug i dagslys er skumringsindstillingen indstillet på natmodusNettilslutning slukketSikring udløstOvervågningsområdet er ikke indstillet korrekt	Indstil igenTændSlå sikring til, udskift, kontrollér evt. tilslutningJustér igen
Sensorlampen slukker ikke	Konstant bevægelse i overvågningsområdet	Kontrollér området og juster eventuelt påny
Sensorlampen slukker ikke helt	Grundlys er valgt	Indstil programvælgeren på 0
Sensorlampen tænder utilsigtet	Vinden får træer og buske i overvågningsområdet til at bevæge sigRegistrering af biler på gaden	Juster områdetJuster området
Større metalgenstande, som f.eks. biler eller metalvægge, i overvågningsområdet	Juster området	Flyt f.eks. en bil
LED-projektør vises ikke i Bluetooth-oversigten	Forkert region valgt	Indstillinger→region EU / region US
Adgangskode glemt	Efter forkert indtastning: Tryk på	knappen "Reset adgangskode"; sluk for strømmen inden for 10 minutter, og tænd igen; tildel derefter en ny adgangskode
App starter ikke	Placering er ikke aktiveret	Aktivér placering i smartphone-indstillingerne
Indstillinger for LED-projektør er udtonet	LED-projektør er ikke angivet son gruppe-master (slave-drift)	Indstilmaster-projektørAngiv LED-projektør som master
Der blev ikke fundet nogen Bluetooth-LED-projektør	LED-projektør er ikke inden for rækkeviddeBluetooth er deaktiveret på smartphone	Kontrollér, om Bluetooth er aktiveret i smartphonen, eller reducer afstanden til produktetGenstartsøgning
Ingen oprettelse af forbindelse fra smartphone til LED-projektør	Smartphonen er for tæt på enhedenSmartphone er ikke appkompatibelApp ikke opdateret til nyeste version	Afstand til LED-projektør mindst 1,5 mBrug en anden smartphoneOpdater Steinel Connect-appen i Appstore
