BEDIENUNGSANLEITUNG L 820 SC STEINEL

Sensorleuchte mit einem aktiven Bewegungsmelder. Der integrierte iHF-Sensor sendet hoch frequente elektromagnetische Wellen (5,8 GHz) aus und empfängt deren Echo. Bei Bewegung von Perso-nen im Erfassungsbereich der Leuchte, wird die Echoveränderung vom Sensor wahrgenommen. Ein Microprozessor löst dann den Schaltbefehl „Licht einschalten“ aus. Eine Erfassung durch Türen, Glas-scheiben oder dünne Wände ist möglich. (L 800 C/ L 800SC/ L 810 C / L 810 SC / L 820 SC)Hinweis:Bitte sorgen Sie bei der Installation dafür, dass ein Abstand von min. 3 m zu WLAN Router oder Access Points eingehalten wird.Die Funktionen der Sensorleuchte können über Smartphone und Tablet oder Einstellregler einge-stellt werden. Eine Bluetooth-Vernetzung ist nur über Smartphone oder Tablet möglich. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)Erfassungsbereiche bei Wandmontage:1) Minimale Reichweite (1 m)2) Maximale Reichweite (5m)

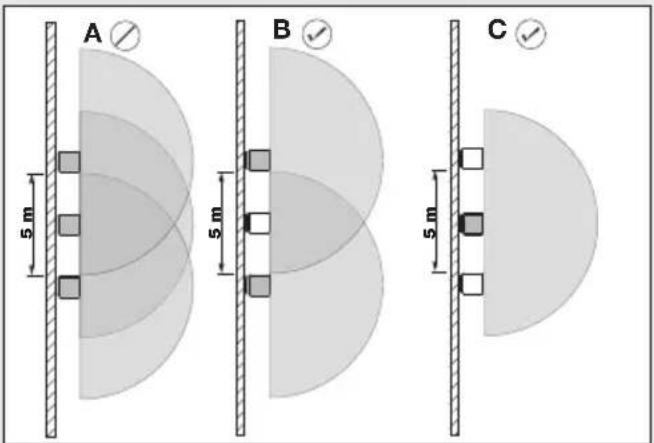

Hinweis:Wenn die Leuchten zu nahe nebeneinander montiert sind, kann es zu Fehlschaltungen kommen, da sich die ausgesendeten Hochfrequenzsignale gegenseitig stören (Abb. A).

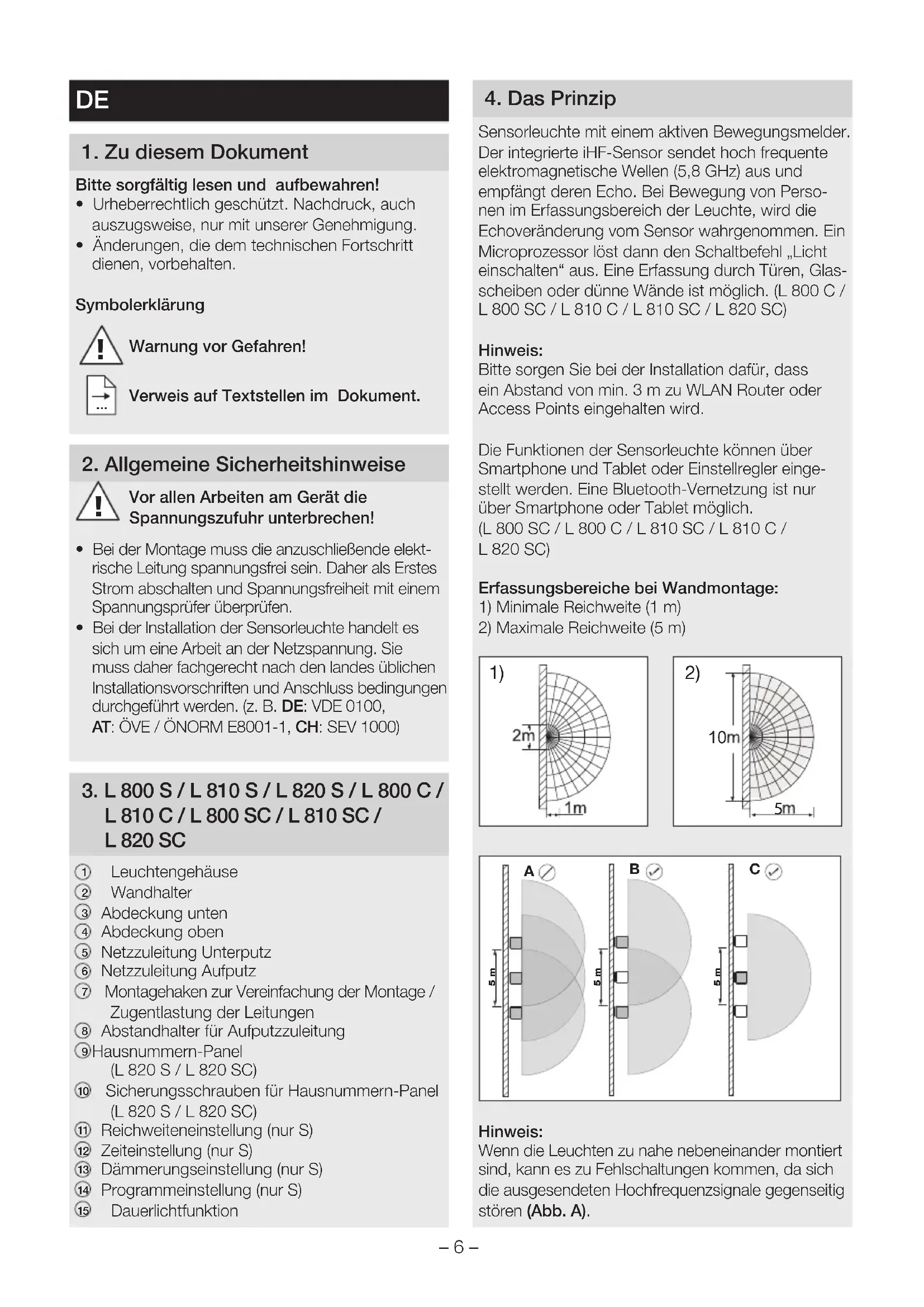

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!• Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. • Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung

Warnung vor Gefahren! Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

Bei der Montage muss die anzuschließende elekt- rische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen. • Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landes üblichen Installationsvorschriften und Anschluss bedingungen durchgeführt werden. (z. B. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

Leuchtengehäuse Wandhalter Abdeckung unten Abdeckung oben Netzzuleitung Unterputz Netzzuleitung Aufputz Montagehaken zur Vereinfachung der Montage / Zugentlastung der Leitungen Abstandhalter für Aufputzzuleitung Hausnummern-Panel (L 820 S / L 820 SC) Sicherungsschrauben für Hausnummern-Panel (L 820 S / L 820 SC) Reichweiteneinstellung (nur S) Zeiteinstellung (nur S) Dämmerungseinstellung (nur S) Programmeinstellung (nur S) Dauerlichtfunktion !– 7 – Folgende Maßnahmen helfen, diesen Fehler zu umgehen:

Die Leuchten in einem Abstand von mindestens 5 m montieren.

Vernetzen Sie die Leuchten über die Steinel Connect App und schalten Sie den Sensor über die Sensor-O Funktion bei einzelnen Leuchten gezielt ab (Abb. B + C). Durch die Vernetzung werden auch die Leuchten bei Bewegung mit eingeschaltet, deren Sensor deaktiviert ist. Hinweis: Die Hochfrequenzleistung des iHF-Sensors beträgt ca. 1mW – das ist nur ein 1.000stel der Sende- leistung eines Handys oder einer Microwelle. Hinweis: Der Sensor eignet sich zum automatischen Schalten von Licht. Witterungseinﬂüsse können die Funktion des Sensors beeinﬂussen, bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlauslösung kommen.

5. Elektrischer Anschluss

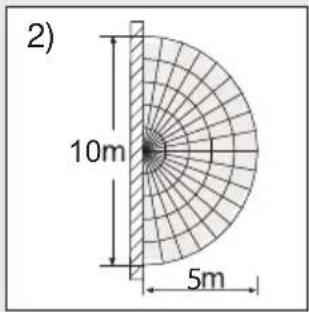

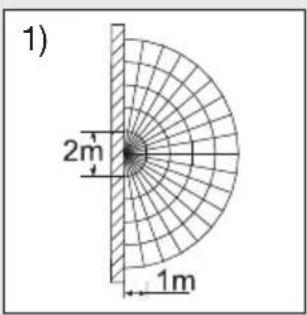

Um die angegebene Reichweite von 5m zu erzielen, sollte die Montagehöhe ca. 2m betragen. Anschluss der Netzzuleitung (s. Abb.) Die Netzzuleitung besteht aus einem 3-adrigen Kabel: L = Phase (meistens schwarz, braun oder grau) N = Nullleiter (meistens blau) PE = Schutzleiter (grün/gelb) Im Zweifel müssen Sie die Kabel mit einem Span- nungsprüfer identiﬁzieren; anschließend wieder spannungsfrei schalten. Phase (L) und Nullleiter (N) werden an die Lüsterklemme angeschlossen. Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identiﬁziert und neu verbunden werden. Hinweis: Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten installiert sein.

Nachdem das Gehäuse montiert und der Netz an- schluss vorgenommen ist, kann die Sensorleuch- te in Betrieb genommen werden. Bei manueller Inbetriebnahme der Leuchte über den Lichtschalter schaltet diese sich für die Einmessphase nach 1 Sekunde aus und ist anschließend für den Sensor- betrieb aktiv. Ein erneutes Betätigen des Lichtschalters ist nicht erforderlich. Funktionen einstellbar über Steinel Connect App (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) oder Einstellregler. Hinweis: Es gelten die Einstellungen, die am zuletzt verwen- deten Bedienelement vorgenommen wurden. Steinel Connect App Für die Konﬁguration der Leuchte mit Smartphone oder Tablet muss die Steinel Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth-fähiges Smartphone oder Tablet erforderlich. QR-Codes Android iOS Zusätzliche Funktionen nur durch die Steinel Connect App: – Hauptlicht- / Grundlichtlevel einstellbar – erweiterte Reichweiteneinstellung – Gruppenvernetzung – Dämmerungseinstellung durch Teach-In DE– 8 – Reichweiteneinstellung (Empﬁndlichkeit) (nur S) Werkseinstellung: 5m Mit der Reichweite ist der halbkreisförmige Bereich auf dem Boden gemeint, der sich bei Montage der Leuchte in 2 m Höhe als Erfassungsbereich ergibt. – Poti „max“ = max. Reichweite 5 m – Poti „min“ = min. Reichweite 1 m – Poti „o“ = Sensor o Sensor o: Die Bewegungserfassung und alle ande- ren Sensorfunktionen sind komplett ausgeschaltet. Zur Einstellung des Erfassungsbereichs wird emp- fohlen die kürzeste Zeit (5 Sekunden) zu wählen. Zeiteinstellung (Ausschaltverzögerung) (nur S) Werkseinstellung: 5 s Die gewünschte Leucht dauer der Leuchte kann stufenlos von ca. 5 s bis max. 15min (für S) oder von ca. 5 s bis max. 60 min (für SC) eingestellt werden. Einstellregler auf: + = maximale Zeit (15min bzw. 60min). - = minimale Zeit (5s). Durch jede erfasste Bewe gung vor Ablauf die- ser Zeit wird die Zeituhr erneut ge startet. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kür zeste Zeit einzustellen. Hinweis: Nach jedem Ab schaltvorgang der Leuchte ist eine erneute Bewe gungserfassung für ca. 1Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten. Dämmerungseinstellung (Ansprechschwelle) (nur S) Werkseinstellung: 2.000 Lux Die gewünschte Ansprech schwelle der Leuchte kann stufenlos von ca. 2 bis 2.000 Lux eingestellt werden. Einstellregler auf: = Tageslichtbetrieb ca. 2.000 Lux. = Dämmerungsbetrieb ca. 2 Lux. Zur Einstellung des Erfassungsbereiches bei Tages- licht ist der Einstellregler auf 2.000 Lux zu stellen. Programmeinstellung (nur S) = Softstart / kein Grundlicht AN ab einge- stelltem Dämmerungswert = Softstart + Grundlicht 10 Minuten = Softstart + Grundlicht 30 Minuten = Softstart + Grundlicht die ganze Nacht

7. Dauerlichtfunktion

Wird ein Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich: Sensorbetrieb

Licht einschalten (wenn Leuchte AUS): Schalter 1 × AUS und AN. Leuchte bleibt für die eingestellte Zeit an. Licht ausschalten (wenn Leuchte AN): Schalter 1 × AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über. Dauerlichtbetrieb

1) Dauerlicht einschalten:

Schalter 2 × AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt (blaue LED leuchtet hinter der Leuchtenabdeckung

Anschließend geht sie automatisch wieder in den Sensorbetrieb über (blaue LED aus).

2) Dauerlicht ausschalten:

Schalter 1 × AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über. Wichtig: Das mehrmalige Betätigen des Schalters sollte schnell hintereinander erfolgen (im Bereich 0,2 – 1Sekunden). Was ist Soft-Lichtstart ? Die Sensorleuchte verfügt über eine Soft-Lichtstart- Funktion. Das bedeutet, dass das Licht beim Ein- schalten nicht direkt auf maximale Leistung schaltet, sondern die Helligkeit innerhalb einer Sekunde langsam bis zu 100% hochgeregelt wird. Ebenso wird das Licht beim Ausschalten langsam herunter- geregelt. Was ist Grundlicht ? Grundlicht ermöglicht eine nächtliche Dauer- beleuchtung mit ca. 10% Lichtleistung. Erst bei Be-– 9 – wegung im Erfassungsbereich wird das Licht (für die eingestellte Zeit, s. Zeiteinstellung

) auf maximale Lichtleistung (100%) geschaltet. Danach schaltet die Leuchte wieder auf Grundlicht (ca. 10%). Bei der SC-Version schaltet die Leuchte auf das von Ihnen voreingestellte Grundlicht (0% – 100%). Hinweis: Im Dimm-Modus kann es je nach lokalem Stromnetz zu einem leichten Flackern der LEDs kommen. Dies ist kein Produktnachteil und kein Grund zur Reklamation.

Das Produkt ist wartungsfrei. Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden. Wichtig: Das Betriebsgerät ist nicht austauschbar.

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

10. Konformitätserklärung

Hiermit erklärt STEINEL GmbH, dass der Funkan- lagentyp L 800 SC / L800 S /L 800 C L810 SC/ L810 S /L 810 C / L820 SC / L820 S der Richtlinie 2014/53/EU entspricht. Der vollständi- ge Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

11. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Quali- tätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Her- stellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte. Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfol- gemodell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL-Pro- dukt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung. Gesetzliche Mängelrechte, Unentgeltlichkeit Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich. Ausnahmen von der Garantie Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen: – bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf ge- brauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind, – bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise, – wenn An- und Umbauten bzw. sonstige Modiﬁka- tionen an dem Produkt eigenmächtig vorgenom- men wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Original- teile sind, – wenn Wartung und Pﬂege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind, DE– 10 –

12. Technische Daten

Abmessungen (H×B×T) 88 × 230 × 145 mm (L 800 S / L 800 SC / L 800 C)91 × 230 × 145 mm (L 810 S / L 810 SC / L 810 C)260 × 230 × 145 mm (L 820 S / L 820 SC)Material Leuchtengehäuse: AluminiumLeuchtenabdeckung: Kunststoff Netzanschluss 220 – 240V, 50/60HzLeistungsaufnahme (P ) 7,50W (L 800 S / L 800 SC / L 800 C)9,80W (L 810 S / L 810 SC / L 810 C)9,80W (L 820 S / L 820 SC)Leistungsaufnahme iHF Sensorik 0,61W (nur SC / S) Lichtleistung 466lm (L 800 S / L 800 SC / L 800 C)679lm (L 810 S / L 810 SC / L 810 C)679lm (L 820 S / L 820 SC)Effizienz 62lm/W (L 800 S / L 800 SC/ L 800 C)69lm/W (L 810 S / L 810 SC / L 810 C)69lm/W (L 820 S / L 820 SC)Farbwiedergabeindex R = 82Standby Netzwerk (P net ) 0,40 W (nur SC / C)Leistungsfaktor 0,89Farbtemperatur 3.000 K (warmweiß)Mittlere Bemessungslebensdauer (L70B50 bei 25°C)> 60.000 Std.Erfassungswinkel 160° mit Unterkriechschutz (nur SC / S)Erfassungsreichweite 1 – 5 m (nur SC / S)Dämmerungseinstellung 2 – 2.000 Lux Für C: Nur in Kombination mit einem Bluetooth-Sensor-Produkt – wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden, – bei Transportschäden oder -verlusten. Geltung deutschen RechtsEs gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Ver-träge über den internationalen Warenkauf (CISG).GeltendmachungWenn Sie die Garantie in Anspruch nehmen wollen, senden Sie es bitte vollständig mit dem Origi-nal-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ih- ren Händler oder direkt an uns, die STEINEL GmbH – Reklamationsabteilung –, Dieselstraße80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. HERSTELLER

HERSTELLER GARANTIEHERSTELLERGARANTIE– 11 – Zeiteinstellung Für SC: 5 s – 160 min Für S: 5 s – 115 min Für C: Nur in Kombination mit einem Bluetooth-Sensor-Produkt Grundlicht Für S: 0%, 10% (nur per Einstellregler einstellbar) Für SC: 0% – 100% Für C: 0% – 100% Dauerlicht schaltbar Schutzart IP 44 Schutzklasse II Umgebungstemperatur -20°C bis +40°C Frequenz Bluetooth 2,4 – 2,48 GHz (L 800 / L 810 / L 820 SC) Sendeleistung Bluetooth 5dBm / 3mW (L 800 / L 810 / L 820 SC) Frequenz Sensor 5,8 GHz Sendeleistung Sensor < 1 mW FarbkonsistenzSDCM Anfangswert: 3 Lichtstärkeverteilung LumEdit
