KASUTUSJUHEND L 820 SC STEINEL

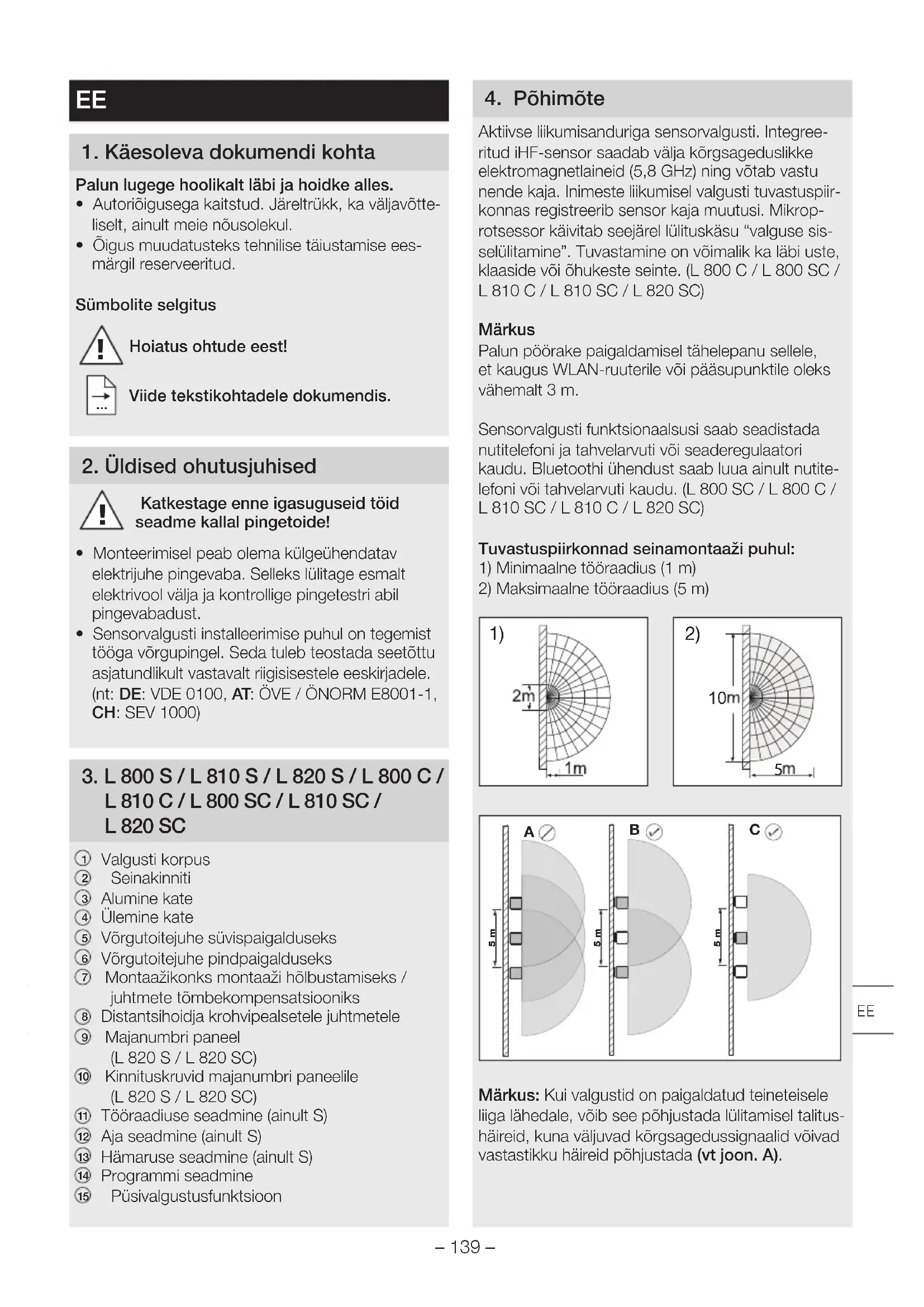

1. Käesoleva dokumendi kohta
Palun lugege hoolikalt läbi ja hoidke alles.
- Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.
- Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.
Sümbolite selgitus
Hoiatus ohtude eest!
Viide tekstikohtadele dokumendis.
2. Üldised ohutusjuhised
Katkestage enne igasuguseid töid seadme kallal pingetoide!
- Monteerimisel peab olema külgeühendatav elektrijuhe pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.
- Sensorvalgusti installeerimise puhul on tegemist tööga vörgupingel. Seda tuleb teostada seetöttu asjatundlikult vastavalt riigisisestele eeskirjadele. (nt: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
3. L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC
① Valgusti korpus
② Seinakinniti
③ Alumine kate
④ Ülemine kate
⑤ Võrgutoitejuhe süvispaigalduseks
⑥ Võrgutoitejuhe pindpaigalduseks
⑦ Montaažikonks montaaži hõlbustamiseks / juhtmete tömbekompensatsiooniks
⑧ Distantsihoidja krohvipealsetele juhtmetele
⑨ Majanumbri paneel (L 820 S / L 820 SC)
⑩ Kinnituskruvid majanumbri paneelile (L 820 S / L 820 SC)
⑪ Tööraadiuse seadmine (ainult S)
⑫ Aja seadmine (ainult S)
⑬ Hämaruse seadmine (ainult S)
14 Programmi seadmine
15 Püsivalgustusfunktsioon
4. Põhimõte
Aktiivse liikumisanduriga sensorvalgusti. Integree-ritud iHF-sensor saadab välja kõrgsageduslikke elektromagnetlaineid (5,8 GHz) ning võtab vastu nende kaja. Inimeste liikumisel valgusti tuvastuspiirkonnas registreerib sensor kaja muutusi. Mikroprotssessor käivitab seejärel lülituskäsu "valguse sis-selülitamine". Tuvastamine on võimalik ka läbi uste, klaaside või õhukeste seinte. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)
Märkus
Palun pöörake paigaldamisel tähelepanu sellele, et kaugus WLAN-ruuterile või pääsupunktile oleks vähemalt 3 m.
Sensorvalgusti funktsionaalsusi saab seadistada nutitelefoni ja tahvelarvuti või seaderegulaatori kaudu. Bluetoothi ühendust saab luua ainult nutitelefoni või tahvelarvuti kaudu. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

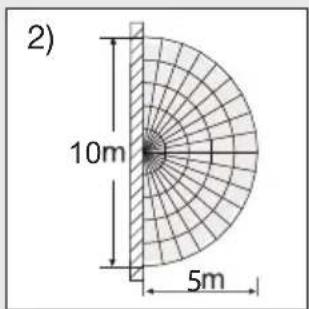

Tuvastuspiirkonnad seinamontaaži puhul:
1) Minimaalne tööraadius (1 m)
2) Maksimaalne tööraadius (5 m)


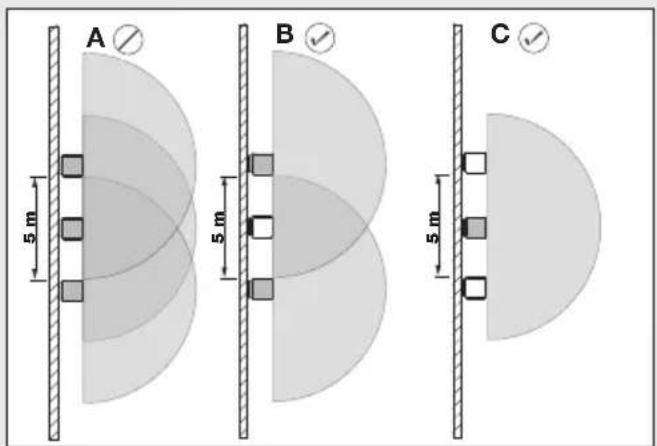

A 5 m B 5 m C 5 mMärkus: Kui valgustid on paigaldatud teineteisele liiga lähedale, võib see põhjustada lülitamisel talitushäireid, kuna väljuvad kõrgsagedussignaalid võivad vastastikku häireid põhjustada (vt joon. A).
Seda viga vältida aitavad järgmised meetmed:
- Paigaldage valgustid teineteisest vähemal 5 m kaugusele.
- Ühendage valgustid rakenduse Steinel Connect kaudu võrku ja lülitage sensorid üksikute valgustite juures funktsiooni Sensor väljas kaudu sihipäraselt välja (vt joon. B + C). Võrguühenduses olles lülitatakse liikumise korral sisse ka need valgustid, mille sensor on deaktiveeritud.
Märkus: iHF-sensori kõrgsageduslik võimsus on umbes 1 mW – see on kõigest tuhandik mobiiltelefoni või mikrolaineahju kiirgusvõimsusest.
Märkus: Andur sobib valguse automaatseks lülitamiseks. Ilmastikutingimused võivad mõjutada sensori talitlust, tugevate tuulepuhangute, lume, vihma ja rahe korral võib esineda väärvallandusi.
5. Elektriline ühendus
Antud 7-meetrise ulatuspiirkonna saavutamiseks tuleb seade umbes 2 m kõrgusele paigaldada.
Võrgutoitejuhtme ühendamine (vt joon.)
Võrgutoitejuhe koosneb 3-soonelisest kaablist:
L = faas (enamasti must, pruun või hall)
N = nulljuht (tavaliselt sinine)
PE = kaitsejuht (roheline / kollane)
Kahtluse korral tuleb kaablid pingetestriga identifit-seerida; seejärel lülitage taas pingevabaks. Faas (L) ja nulljuht (N) ühendatakse ridaklemmi külge.
Tähtis! Ühenduste omavaheline äravahetamine põhjustab hiljem seadmes või kaitsmekarbis lühise. Sel juhul tuleb üksikud kaablid veelkord identifitsee-rida ning uuesti külge ühendada.
Märkus: Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea löppemisel), tuleb asendada kogu valgusti.
6. Funktsioonid
Pärast korpuse monteerimist ja võrguühenduse teostamist saab sensorvalgusti töösse võtta. Kui valgusti valgustuslüliti kaudu manuaalselt töösse võtta, siis lülitub ta paikamõõtmisfaasiks 1 sec möödudes välja ja on seejärel sensorirežiimi jaoks aktiivne. Valgustuslüliti uuesti vajutamine pole vajalik.
Funktsiooni saab seadistada rakenduse Steinel Connect (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) või seaderegulaatori kaudu.
Märkus: Kehtivad seadistused, mis viidi läbi viimati kasutatud juhtelemendil.
Rakendus Steinel Connect
Valgusti seadistamiseks nutitelefoni või tahvelarvutiga tuleb rakenduste veebipoest laadida alla rakendus Steinel Connect. Vajalik on Bluetoothi toetav nutitelefon või tahvelarvuti.
QR-koodid
Android iOS
Lisafunktsioonid, mis on saadaval ainult rakenduse Steinel Connect kaudu:
- Pea- / põhivalgustustase seadistatav
– Laiendatud tööraadiuse seadistamine - Grupivõrgustus
– Hämaruse seadistamine ôpetamise ajal
Kauguse seadistamine (tundlikkus) (ainult S) Tehaseseadistus: 5 m
Kaugusena on mõeldud poolringikujulist ala maapinnal, mis toimib valgusti 2 m kõrgusele paigaldamisel tuvastusalana.
- potentsiom. "min" = minimaalne kaugus 1 m
- potentsiom. "off" = andur väljas
Sensor off: Liikumiste tuvastamine ja köik muud sensorifunktsioonid on tervikuna välja lülitatud. Tuvastuspiirkonna seadmisel soovitatakse valida lühim aeg – 5 sec.
Väljalülitamise viivitus (kellaaja seadmine) (ainult S)
Tehaseseadistus: 5 s
Valgusti soovitud valgustuskestust saab u 5 sekundi kuni 15 minuti (mudel S) või u 5 sekundi kuni 60 minuti (mudel SC) vahemikus sujuvalt muuta.
$$ \begin{array}{l} + = \text { maksimaalne aeg } \ (1 5 \min v _ {0} i 6 0 \min) \ - = \text { minimaalne aeg } (5 \text { sek }) \ \end{array} $$
Seaderegulaatori asend:
Tuvastuspiirkonna seadmisel soovitatakse valida lühim aeg – 5 sec.
Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti. Tuvastuspiirkonna seadmisel ja talitlustesti läbiviimisel soovitatakse seadistada lühim aeg.
Märkus: Uute liikumiste tuvastamine on pärast valgusti igakordset väljalülitustoimingut u 1 sekundiks katkestatud. Alles selle aja möödumisel saab valgusti liikumisega uuesti sisse lülitada.
Hämarusnivoo reguleerimine (reaktsiooni lävi) (ainult S)
Tehaseseadistus: 2.000 lx
Valgusti soovitud rakendumisläve saab seadistada vahemikku u 2 – 2.000 lx.
$$ ⓜ = \ddot {a} e v a v a l g u s r e \check {z} i i m $$
$$ ⓜ = \text { hämarusrežiim } $$
Päevavalguses tuleb tuvastuspiirkonna seadmiseks seadistada seaderegulaator väärtusele 2.000 lx.
0 min = mahe sisselülitus / põhivalgustust ei lülitata seatava hämarusväärtuse saavutamisel SISSE
10 min = mahe sisselülitus + põhivalgustus 10 minutiks
30 min = mahe sisselülitus + põhivalgustus 30 minutiks
= mahe sisselülitus + põhivalgustus kogu ööks
7. Pideva valgustuse funktsioon ⑮
Kui võrgujuhtmesse monteerida võrgulüliti, on lihtsa sisse- ja väljalülitamise kõrval võimalikud järgnevad funktsioonid.
Sensorirežiim 15.1 :
Valguse sisselülitamine (kui valgusti on VÄLJAS): lüliti 1 × VÄLJA ja SISSE. Valgusti jääb seadistatud ajaks sisselülitatuks. Valguse väljalülitamine (kui valgusti on SISSE lülitatud): lüliti 1 × VÄLJA ja SISSE. Valgusti lülitub välja või ümber sensorirežiimi.
Püsivalgustusrežiim 15.2 :
1) Pideva valgustuse sisselülitamine:
lüliti 2 × VÄLJA ja SISSE. Valgusti seatakse 4 tunniks pidevvalgustusele (sinine LED põleb läätse ④ taga). Seejärel läheb ta automaatselt taas sensorirežiimile üle (sinine LED väljas).
2) Pidevvalgustuse väljalülitamine:
lüliti 1 × VÄLJA ja SISSE. Valgusti lülitub välja või läheb üle sensorirežiimile.
Tähtis!
Lüliti mitmekordne vajutamine peaks toimuma kiiresti üksteise järel (vahemikus 0,2 – 1 sek).
Mis on mahe sisselülitusfunktsioon?
Sensorvalgusti on varustatud valguse maheda sisselülitumise funktsiooniga. See tähendab, et valgust ei lülitata sisselülitamisel vahetult maksimaalsele võimsusele, vaid heledus reguleeritakse ühe sekundi jooksul aeglaselt kuni 100 % peale üles. Samamoodi reguleeritakse väljalülitamisel valgust aeglaselt väiksemaks.
Mis on põhivalgustus?
Põhivalgustus võimaldab öist püsivalgustust u 10 % valgustusvõimsusega. Alles tuvastuspiirkonnas esineva liikumise korral lülitatakse valgustus (seadistatud ajaks, vt ajasäte ⑫) maksimaalsele valgustusvõimsusele (100 %). Seejärel lülitub valgusti taas põhivalgustusele (u 10 %). SC-versiooni korral lülitub valgusti teie seadistatud põhivalgustusele (0 – 100 %).
Märkus: Hämarusrežiimis võib kohalikust vooluvõrgust olenevalt esineda LED-idel kerget värelust.
Tegemist pole tootel esineva puudusega ega reklamatsiooni põhjusega.
Hooldus / korrashoid
Toode on hooldusvaba.
Valgusteid saab määrdumise korral puhastada niiske lapiga (ilma puhastusvahendita).
Tähtis! Juhtimisseade ei ole vahetatav.
Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.
Ärge visake elektriseadmeid olmejäätmete hulka!
Ainult ELi riikidele: Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutuskölbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.
9. Vastavusdeklaratsioon
Käesolevaga deklareerib STEINEL GmbH, et käesolev raadioseadme tüüp L 800 SC / L 800 S / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC /
L 820 S vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: www.steinel.de
10. Tootja garantii
Tootja garantii STEINEL GmbH, Diesel. 80-84, DE-33442 Herzebrock-Clarholz, Saksamaa
STEINELi toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning läbinud seejärel pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud. Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.
Teenus:
Pärast garantiiaja möödumist või defektide korral, mille kohta garantii ei kehti, saab seadet remontida meie tehase teeninduspunktis. Palun saatke too-
de korralikult pakitult lähimasse teeninduspunkti.
3 AASTAT TOOTJA GARANTIID
- Tehnilised andmed
| Mõõtmed (P × L × K) 88 × 230 × 145 mm (L 800 S / L 800 SC / L 800 C) |
| 91 × 230 × 145 mm (L 810 S / L 810 SC / L 810 C) |
| 260 × 230 × 145 mm (L 820 S / L 820 SC) |
| Material Valgusti korpus: | aluminium |
| Valgusti kate: plastmass |
| Võrguühendus 220–240 V, 50/60 Hz |
| Võimsustarve (Pon) 7,50 W (L 800 S / L 800 SC / L 800 C) |
| 9,80 W (L 810 S / L 810 SC / L 810 C) |
| 9,80 W (L 820 S / L 820 SC) |
| iHF-anduri voolutarbimine 0,61 W (ainult SC / S) |
| Valgustugevus 466 lm (L 800 S / L 800 SC / L 800 C) |
| 679 lm (L 810 S / L 810 SC / L 810 C) |
| 679 lm (L 820 S / L 820 SC) |
| Tõhusus 62 lm/W (L 800 S / L 800 SC/ L 800 C) | ||
| 69 lm/W (L 810 S / L 810 SC / L 810 C) | ||
| 69 lm/W (L 820 S / L 820 SC) | ||
| Värvuse taasesitusindeks Ra = 82 | ||
| Ooterežiim (võrk (Pnet)) 0,40 W (ainult SC / C) | ||
| Jõudlustegur 0,89 | ||
| Värvitemperatuur 3.000 kelvinit (soe - valge) | ||
| Keskmine mõõtmise tööiga > 60.000 tundi(L70B50 temperatuuril 25 °C) | ||
| Tuvastusnurk 160° allaroomamiskaitsega (ainult SC / S) | ||
| Tuvastusraadius 1 - 5 m (ainult SC / S) | ||
| Hämarusnivoo seadistamine 2 - 2.000 lxC puhul: ainult kombinatsioonis Bluetoothi sensoriga tootega. | ||
| Aja seadmine SC puhul: 5 s - 60 minS-i puhul: 5 s - 15 minC korral: ainult kombinatsioonis Bluetoothi sensoriga tootega. | ||
| Põhivalgusti S-i puhul: 0 %, 10 % (saab seadistada ainult seaderegulaatoriga)SC puhul: 0 % - 100%C puhul: 0 % - 100 % | ||
| Püsivalgustus lülitatav | ||
| Kaitseliik IP 44 | ||
| Kaitseklass II | ||
| Keskkonnatemperatuur | -20 °C kuni +40 °C | |
| Bluetoothi sagedus | 2,4 - 2,48 GHz (L 800 / L 810 / L 820 SC) | |
| Bluetoothi saatmisvõimsus | 5 dBm / 3 mW (L 800 / L 810 / L 820 SC) | |
| Sagedusandur | 5,8 GHz | |
| Anduri saatevõimsus | < 1 mW | |
| Värvikonsistents SDCM | Algväärtus: 3 | |
| Valgustugevuse jaotus |  |  |
| L 800 S / L 800 SC / L 800 CL 810 S / L 810 SC / L 810 CL 820 S / L 820 SC | ||
| (L 800 S / L 800 SC / L 800 C) | Selles tootes on energiatõhususklassi “E” valgusallikas | |
| (L 810 S / L 810 SC / L 810 C)(L 820 S / L 820 SC) | Selles tootes on energiatõhususklassi “D” valgusallikas | |
12. Käitusrikked
Rike Põhjus Abi
| Sensorvalgustil puudub pinge ■ Kaitse on vallandunud,pole sisse lülitatud,juhe on katki■ Lühis | ■ Lülitage kaitse sisse, vahetage välja, lülitage võrgulüliti sisse;kontrollige juhet pingetestriga■ Kontrollige ühendusi |
| Sensorvalgusti ei lülitu sisse ■ On päeva päevarežiimis,hämaraseadistus on öisel režiimil■ Võrgulüliti VÄLJAS■ Kaitse on vallandunud■ Tuvastuspiirkond suunatult seadmata | ■ Seadistage uuesti■ Lülitage sisse■ Lülitage kaitse sisse või vahetage välja; vajaduse korral kontrollige ühendust■ Häälestage uuesti |
| Sensorvalgusti ei lülitu välja ■ Pidev liikumine tuvastuspiirkonnas | ■ Kontrollige piirkonda ja kohaldage see vajaduse korral uuesti |
| Sensorvalgusti ei lülitu täielikult välja ■ Põhivalgustus välja valitud | ■ Programmivalikulüliti 0 peal |
| Sensorvalgusti lülitub soovimatult sisse ■ Tuul liigutab tuvaspiirkonnas puid ja põõsaid■ Tuvastatakse autosid tänaval | ■ Seadke piirkond ümber■ Seadke piirkond ümber |
| Suuremad metallesemed tuvastuspiirkonnas, nagu näiteks autod või metallseinad ■ Seadke piirkond ümber | ■ Nt parkige auto mujale |
| LED-prožektorit poleBluetoothi seadmete nimistus ■ Valitud on vale piirkond | ■ Seaded→ EL-i piirkond / USA piirkond |
| Unustasin salasõna ■ Pärast valet sisestust: vajutage | |
| Rakendus ei käivitu ■ Asukoht pole aktiveeritud | nuppu “Lähtesta parool”;lülitage 10 minuti jooksul toide välja ja uuesti sisse; seejärel määrake uus parool |
| LED-prožektori seaded on tähistatud halliga ■ LED-prožektorit ei määrata rühmaülemaks (Slave-režiim) | ■ Aktiveerige asukoht nutitelefoni seadetes |
| Bluetooth-LED-prožektoreid ei leitud ■ LED-prožektoridpole tööraadiuses■ Nutitelefoni Bluetooth on inaktiveeritud | ■ SeadkeMaster-prožektor■ Määrake LED-prožektor Masteriks |
| Nutitelefoni ja LED-prožektori vahel puudub ühendus ■ Nutitelefon on seadmele liiga lähedal■ Nutitelefon ei ühildu rakendusegal■ Rakenduse versioon pole ajakohane | ■ Kontrollige, kas nutitelefoni Bluetooth on aktiveeritud, või vähendage kaugust tootest■ Taaskäivitageotsing |
| ■ KaugusLED-prožektorist vähemalt 1,5 m■ Kasutage teist nutitelefoni■ Laadige Appstore’st alla uuem Steinel Connect rakendus | |
