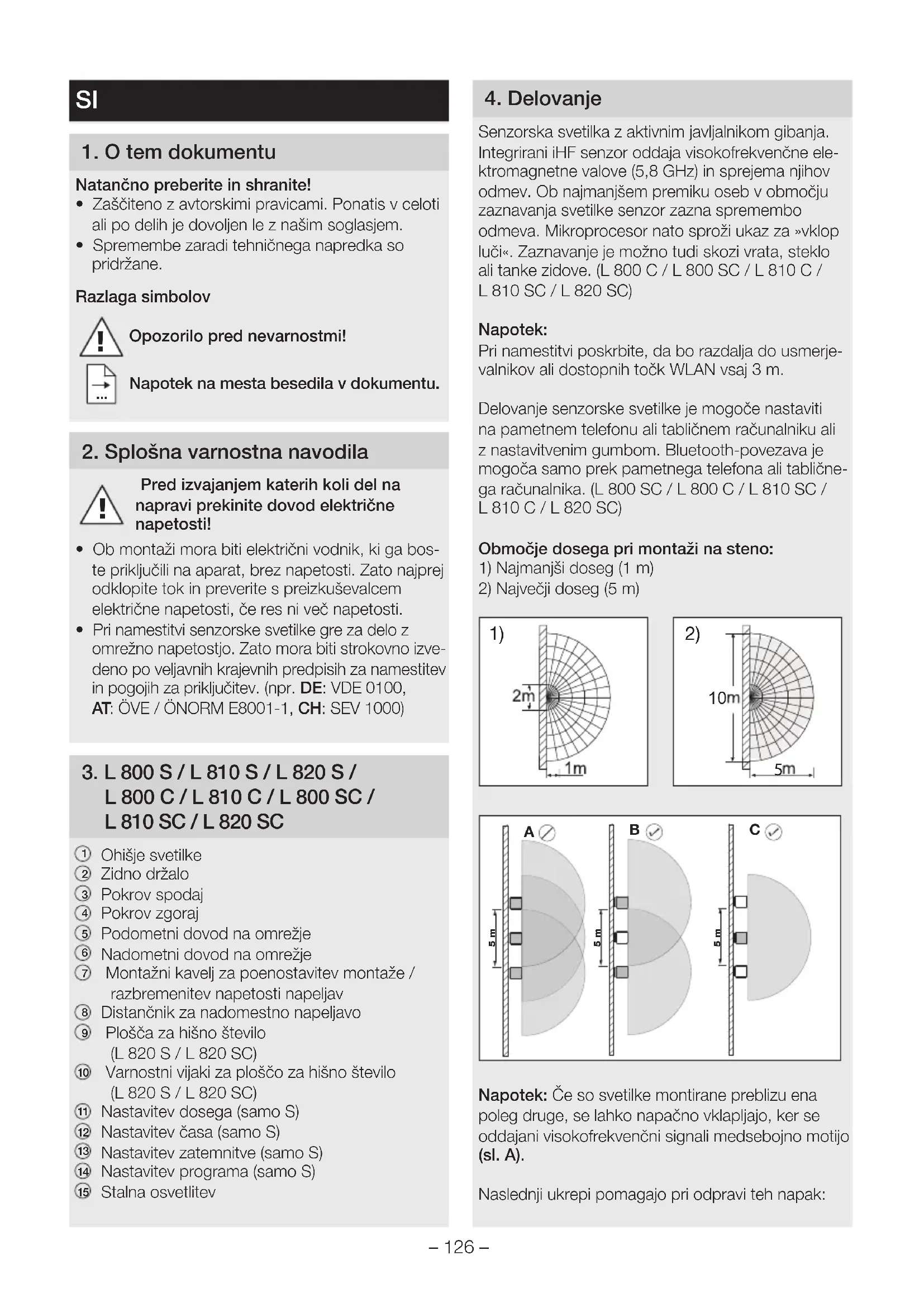

NAVODILA ZA UPORABO L 820 SC STEINEL

• Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.
• Spremembe zaradi tehničnega napredka so pridržane.

Razlaga simbolov

Opozorilo pred nevarnostmi!

Napotek na mesta besedila v dokumentu.

2. Splošna varnostna navodila

Pred izvajanjem katerih koli del na napravi prekinite dovod električne napetosti!

• Ob montaži mora biti električni vodnik, ki ga boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem električne napetosti, će res ni več napetosti.
• Pri namestitvi senzorske svetilke gre za delo z omrežno napetostjo. Zato mora biti strokovno izvedeno po veljavnih krajevnih predpisih za namestitev in pogojih za priključitev. (npr. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① Ohišje svetilke
② Zidno držalo
③ Pokrov spodaj
④ Pokrov zgoraj
⑤ Podometni dovod na omrežje
⑥ Nadometni dovod na omrežje
⑦ Montažni kavelj za poenostavitev montaže / razbremenitev napetosti napeljav
⑧ Distančnik za nadomestno napeljavo
⑨ Plošča za hišno število (L 820 S / L 820 SC)
⑩ Varnostni vijaki za ploščo za hišno število (L 820 S / L 820 SC)
⑪ Nastavitev dosega (samo S)
⑫ Nastavitev časa (samo S)
⑬ Nastavitev zatemnitve (samo S)
⑭ Nastavitev programa (samo S)
15 Stalna osvetlitev

4. Delovanje

Senzorska svetilka z aktivnim javljalnikom gibanja. Integrirani iHF senzor oddaja visokofrekvenčne elektromagnetne valove (5,8 GHz) in sprejema njihov odmev. Ob najmanjšem premiku oseb v območju zaznavanja svetilke senzor zazna spremembo odmeva. Mikroprocesor nato sproži ukaz za »vklop luči«. Zaznavanje je možno tudi skozi vrata, steklo ali tanke zidove. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)

Napotek:

Pri namestitvi poskrbite, da bo razdalja do usmerjevalnikov ali dostopnih točk WLAN vsaj 3 m.

Delovanje senzorske svetilke je mogoče nastaviti na pametnem telefonu ali tabličnem računalniku ali z nastavitvenim gumbom. Bluetooth-povezava je mogoča samo prek pametnega telefona ali tablične-ga računalnika. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

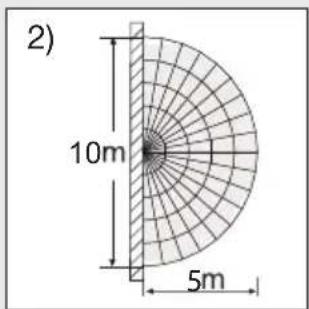

Območje dosega pri montaži na steno:

1) Najmanjši doseg (1 m)
2) Največji doseg (5 m)

1) 2m 1m

2) 10m 5m

A 5 m B 5 m C 5 m

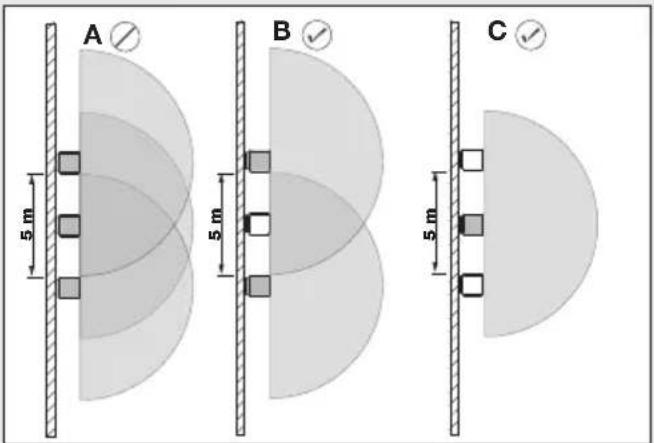

Napotek: Če so svetilke montirane preblizu ena poleg druge, se lahko napačno vklapljajo, ker se oddajani visokofrekvenčni signali medsebojno motijo (sl. A).

Naslednji ukrepi pomagajo pri odpravi teh napak:

• Svetilke montirajte najmanj 5 m medsebojno oddaljene.
• Povežite svetilke v omrežje prek aplikacije Steinel Connect in izklopite senzor prek funkcije za izklop senzorja (Sensor-Off) namensko pri posameznih svetilkah (sl. B + C). S povezavo v omrežje se pri gibanju vklopijo tudi svetilke, katerih senzor je izklopljen.

Napotek: Oddajna moč iHF senzorja znaša pribl. 1 mW – kar je tisočkrat manj od oddajne moči mobilnega telefona ali mikrovalovne pečice.

Napotek: Senzor je primeren za avtomatsko vklapljanje luči. Vremenski pogoji lahko vplivajo na delovanje senzorja. Ob močnih sunkih vetra, snegu, dežju, toči lahko pride do nezaželenih vklopov, ker naprava ne loči med nenadnimi nihanji temperature ter viri toplote.

Priklop na dovod na omrežje (gl.sl.)

Električna napeljava je sestavljena iz 3-žilnega kabla:

L = fazni vodnik (običajno črn, rjav ali siv)

PE = varnostni vodnik (zelen / rumen)

V primeru dvoma kable identificirajte z indikatorjem napetosti; nato spet izklopite tok. Fazo (L) in nevtralni vodnik (N) priključite na lestenčno spojko.

Pomembno: Zamenjava priključkov lahko povzroči kratki stik v napravi ali v vaši električni omarici. V tem primeru morajo vsi kabli biti znova identificirani in na novo montirani.

Napotek: Vira svetlobe v tej svetilki ne morete zamenjati; če je treba zamenjati vir svetlobe (npr. ob koncu uporabne dobe), morate zamenjati celo svetilko.

LED LED

Na omrežni kabel lahko inštalirate omrežno stikalo za vklop in izklop.

6. Funkcije

Po montaži ohišja in priključku na omrežje lahko začnete senzorsko svetilko uporabljati. Pri ročnem vklopu svetilke s stikalom za luč se vklopi po 1 sekundo fazi umerjanja in je nato pripravljena za delovanje s senzorjem. Ponoven vklop prek sobne-ga stikala ni potreben.

Funkcije so nastavljite prek aplikacije Steinel Connect (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) ali nastavitvenega gumba.

Napotek: Veljajo nastavitve, ki so bile nastavljene na zadnjem uporabljanem upravljalnem elementu.

Aplikacija Steinel Connect

Za konfiguracijo svetilke s pametnim telefonom je treba iz trgovine AppStore sneti aplikacijo Steinel Connect. Potreben je pametni telefon ali tablični računalnik s povezavo Bluetooth.

Kode QR

Android iOS

– nastavljiva raven glavne / osnovne luči
– razširjena nastavitev dosega
– skupinska povezava v omrežje
– nastavitev zatemnitve z učenjem

Nastavitev dosega občutljivosti

tovarniška nastavitev: 5 m

Z izrazom doseg je mišljen krožni premer na tleh, ki nastane pri montaži na višini 2 m in označuje območje zaznavanja.

max off min

• Potencimeter »maks« = maks. doseg 5 m
• Potencimeter »min« = min. doseg 1 m
• Potencimeter »izklop« = senzor izklopljen

Izklop senzorja: / Sensor off: Zaznavanje gibanja in vse druge funkcije senzorja so povsem izklopljene. Pri nastavljanju območja zaznavanja je priporočeno izbrati najkrajši čas (5 sek.).

Zakasnitev izklopa (nastavitev časa (samo S)

Tovarniška nastavitev: 5 s

Želeni čas svetenja luči lahko brezstopenjsko nastavite od približno 5 sek. do maks. 15 min. (samo S) ali od pribl. 5 s do maks. 60 min (za SC)

Nastavitveni gumb na:

+ = najdaljši čas (15 min oz. 60 min).

- = najkrajši čas (5 s).

Z vsakim zaznanim gibanjem pred iztekom nastavljenega časa se ura ponastavi na začetek. Za nastavitev območja zaznavanja in preverjanje delovanja se priporoča najkrajša nastavitev časa.

Napotek: Po vsakem postopku izklopa svetilke je ponovno zaznavanje gibanja za pribl. 1 sekundo prekinjeno. Šele potem ko je ta čas potekel, lahko svetilka ob zaznanem gibanju zopet zasveti.

Nastavitev jakosti svetlobe (prag odziva) (samo S)

Tovarniška nastavitev: 2.000 luksov

Želeno mejo vklopa senzorja svetilke lahko brezstopenjsko nastavite od približno 2 luksa do 2.000 luksov.

svetlobi pribl. 2.000 luksa. pribl. 2 luksa.

Nastavitveni gumb na:

= delovanje ob dnevni

D = delovanje ob zatemnitvi

Za nastavitev območja zaznavanja pri dnevni svetlobi morate gumb za reguliranje nastaviti na 2.000 luksov.

Nastavitev programov (samo S)

0 30 min 10 min

0 min = Mehki vklop / brez osnovne osvetlitve VKLOP od nastavljene vrednosti za-temnitve

10 min = Mehki vklop + osnovna osvetlitev 10 minut 30 min = Mehki vklop + osnovna osvetlitev 30 min- nut

= Mehki vklop + osnovna osvetlitev vso noč

7. Trajna osvetlitev 15

V primeru namestitve stikala v omrežno napeljavo so ob funkcijah vklopa in izklopa možne sledeče funkcije:

Senzorsko delovanje 15.1 :

Vklapljanje luči (kadar je svetilka IZKL):

Stikalo 1 × IZKL. in VKL.

Luč ostane za nastavljen čas vklopljena.

Izklapljanje luči (kadar je svetilka VKL):

Stikalo 1 × IZKL. in VKL. Luč ugasne oziroma preklopi v senzorsko delovanje.

Stalna osvetlitev 15.2 :

1) Vklop konstantne osvetlitve:

Stikalo 2 × izkl. in vkl. Luč bo za 4 ure vklopljena na stalno osvetljavo (za pokrovom svetilke ④ sveti modra LED dioda). Po tem se avtomatično spet preklopi v delovanje senzorja (modra LED-dioda ugasne).

2) Izklapljanje stalne osvetlitve:

Stikalo 1 × izkl. in vkl. Svetilka ugasne oziroma preklopi v senzorsko delovanje.

Pomembno: Večkratni pritisk stikala naj si sledi v kratkem času (0,2–1 sek.).

Kaj je mehek vklop luči?

Svetilka s senzorjem ima funkcijo mehkega vklopa luči. To, pomeni, da ob vklopu luč ne deluje ob maksimalni moči, temveč se svetlost v roku ene sekunde počasi poveča do 100 %. Prav tako svetilka ob izklopu počasi izgublja svetilno moč.

Kaj je osnovna osvetlitev?

Osnovna svetloba omogoča nočno trajno osvetlitev s ca. 10 % močjo luči. Šele v primeru premikanja v območju zaznavanja se svetilka za nastavljen čas (glejte Nastavitev časa ⑫) preklopi na maksimalno zmogljivost (100 %) svetenja. Svetilka potem po- novno preklopi na osnovno svetlost (pribl. 10 %). V različici SC svetilka preklopi na nastavljeno osnov- no osvetlitev (0 % – 100 %).

Napotek: V načinu zatemnitve se lahko pojavi rahlo migljanje LED-luči, kar je odvisno od lokalnega omrežja. To ni pogojeno z izdelkom in ni razlog za reklamacijo.

8. Vzdrževanje in nega

Izdelka ni treba vzdrževati.

Če je svetilka umazana, jo očistite z vlažno krpo (brez čistil).

Pomembno: Krmilna naprava ni zamenljiva.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

STEINEL GmbH potrjuje, da je tip radijske opreme L 800 SC / L 800 S / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC / L 820 S skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.stinel.de

11. Garancija proizvajalca

Garancija proizvajalca STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Nemčija Ta izdelek podjetja STEINEL je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da pošljete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.

Servis:

Po poteku garancijske dobe ali pri napakah brez garancijske pravice izvaja popravila naš servisni obrat. Prosimo, da izdelek pošljete dobro zapakiran na naslov servisne službe.

3 LETNA PROIZVAJALCA GARANCIJA

12. Tehnični podatki

$$ \begin{array}{r l} \text {Mere (D\times\check {S} \times V) 88\times 230\times 145 mm (L 800 S / L 800 SC / L 800 C)} \ & 9 1 \times 2 3 0 \times 1 4 5 \mathrm{mm(L810S/L810SC/L810C)} \ & 2 6 0 \times 2 3 0 \times 1 4 5 \mathrm{mm(L820S/L820SC)} \end{array} $$

$$ \text { Material Ohišje svetilke: aluminij } $$

$$ \text { Okrov svetilke: umetna masa } $$

$$ \text { Omrežni priključek 220 - 240 V, 50 / 60 Hz } $$

$$ \begin{array}{r l} \text {Poraba energije (P_{on}) 7,50 W (L 800 S / L 800 SC / L 800 C)} \ & 9, 8 0 \mathrm{W(L810S/L810SC/L810C)} \ & 9, 8 0 \mathrm{W(L820S/L820SC)} \end{array} $$

$$ \text { Poraba energije senzorike iHF 0,61 W (samo SC / S) } $$

$$ \begin{array}{c} \text {Svetilna moč 466 lm (L 800 S / L 800 SC / L 800 C)} \ \text {679 lm (L 810 S / L 810 SC / L 810 C)} \ \text {679 lm (L 820 S / L 820 SC)} \end{array} $$

$$ \begin{array}{l l} \text {Učinkovitost 62 lm / W} & (\text {L 800 S / L 800 SC / L 800 C}) \ & 6 9 \text {lm / W} \quad (\text {L 810 S / L 810 SC / L 810 C}) \ & 6 9 \text {lm / W} \quad (\text {L 820 S / L 820 SC}) \end{array} $$

Indeks barvne reprodukcije R_a = 82
Stanje pripravljenosti (omrežje ( P_net ) 0,40 W (samo SC / C)
Faktor moči 0,89
Temperatura barve 3.000 kelvinov (topla bela)
Srednja izmerjena življenjska doba(L70B50) pri 25 °C >60.000 ure
Kot zaznavanja 160° z zaznavanjem pod senzorjem (samo SC / S)
Doseg zaznavanja 1–5 m (samo SC / S)
Nastavitev zatemnitve 2–2.000 luksovZa C: Le v kombinaciji s senzorskim izdelkom Bluetooth.
Nastavitev časa Za SC: 5 s–60 minZa S: 5 s–15 minZa C: Le v kombinaciji s senzorskim izdelkom Bluetooth.
Osnovna osvetlitev Za S: 0 %, 10 % (nastavljivo samo prek nastavitvenega gumba)Za SC: 0 %–100 %Za C: 0 %–100 %
Trajna osvetlitev Vklopljivo
Vrsta zaščite IP 44
Razred zaščite II
Temperatura okolice -20 °C do +40 °C
Frekvenca Bluetooth 2,4–2,48 GHz (L 800 / L 810 / L 820 SC)
Oddajna moč Bluetooth 5 dBm / 3 mW (L 800 / L 810 / L 820 SC)
Frekvenca senzor 5,8 GHz
Oddajna moč senzor < 1 mW
Barvna konsistenca SDCM Začetna vrednost: 3
Razdelitev jakostni svetlobe	L 800 S / L 800 SC / L 800 CL 810 S / L 810 SC / L 810 CL 820 S / L 820 SC
(L 800 S / L 800 SC / L 800 C)	Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti »E«
(L 810 S / L 810 SC / L 810 C)(L 820 S / L 820 SC)	Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti »D«

13. Motnje delovanja

Motnja Vzrok Pomoč

Senzorska svetilka nima napetosti	■ Varovalka se je sprožila, ni vklopljena, povezava je prekinjena ■ Kratki stik	■ Vklopite, zamenjajte varovalko, vklopite omrežno stikalo; preverite vod z indikatorjem napetosti ■ Preverite priključke
Senzorska svetilka se ne vklopi	■ Pri dnevni nastavitvi, nastavitev zatemnitve se nahaja na nočnem delovanju ■ Omrežno stikalo je izklopljeno ■ Varovalka se je sprožila ■ Območje zaznavanja ni natančno nastavljeno	■ Na novo nastavite ■ Vklapljanje ■ Vklopite, zamenjajte varovalko, po potrebi preverite priključek ■ Ponovno nastavite
Senzorska svetilka se ne izklopi	■ Stalno premikanje na področju zajemanja,	■ Preverite območje zaznavanja in ga po potrebi ponovno nastavite
Senzorska svetilka se ne izklopi popolnoma	■ Izbrana osnovna osvetlitev	■ Stikalo za izbiro programa je na 0
Senzorska svetilka se nezaželeno vklopi	■ Veter premika drevesa in grmovje na območju zaznavanja ■ Senzor zaznava avtomobile na cesti	■ Spremenite območje ■ Spremenite območje
Večji kovinski predmeti kot so avti ali kovinske stene so v območju zaznavanja	■ Spremenite območje	■ Npr. premestite avtomobil
LED-reflektorja ni mogoče izkrmiliti v Bluetooth-prikazu	■ Izbrana je napačna regija	■ Nastavite ➔ regija EU / regija US
Pozabljeno geslo	■ Po napačnem vnosu: Pritisnite	gumb »Postavi geslo nazaj«; V roku 10 minut tok izklopite in ga spet vklopite; Nato vnesite novo geslo
Aplikacija se ne zažene	■ Lokacija ni aktivirana	■ Aktivirajte lokacijo v nastavitvah pametnega telefona
Nastavitve za LED-reflektor so na sivem ozadju	■ LED-reflektor ni določen kot skupinski Master (delovanje Slave)	■ NastaviteMaster-reflektor ■ LED-reflektor določite kot Mast
Ni najdenih nobenih Bluetooth-LED-reflektorjev	■ LED-reflektor ni v doşegu ■ Bluetooth na pametnem telefonu je izklopljen	■ Preverite, ali je v pametnem telefonu vklopljen Bluetooth ali zmanjšajte oddaljenost do izdelka ■ Zaženiteiskanje
Pametni telefon ni povezan z LED-reflektorjem	■ Pametni telefon je blizu aparata ■ Pameti telefon ni združljiv z aplikacijo ■ Aplikacijska različica ni posodobljena	■ Minimalna oddaljenost do LED-reflektorja: 1,5 m ■ Uporabite drug pametni telefon ■ PosodobiteaplikacijoSteinel Connect v Appstore
