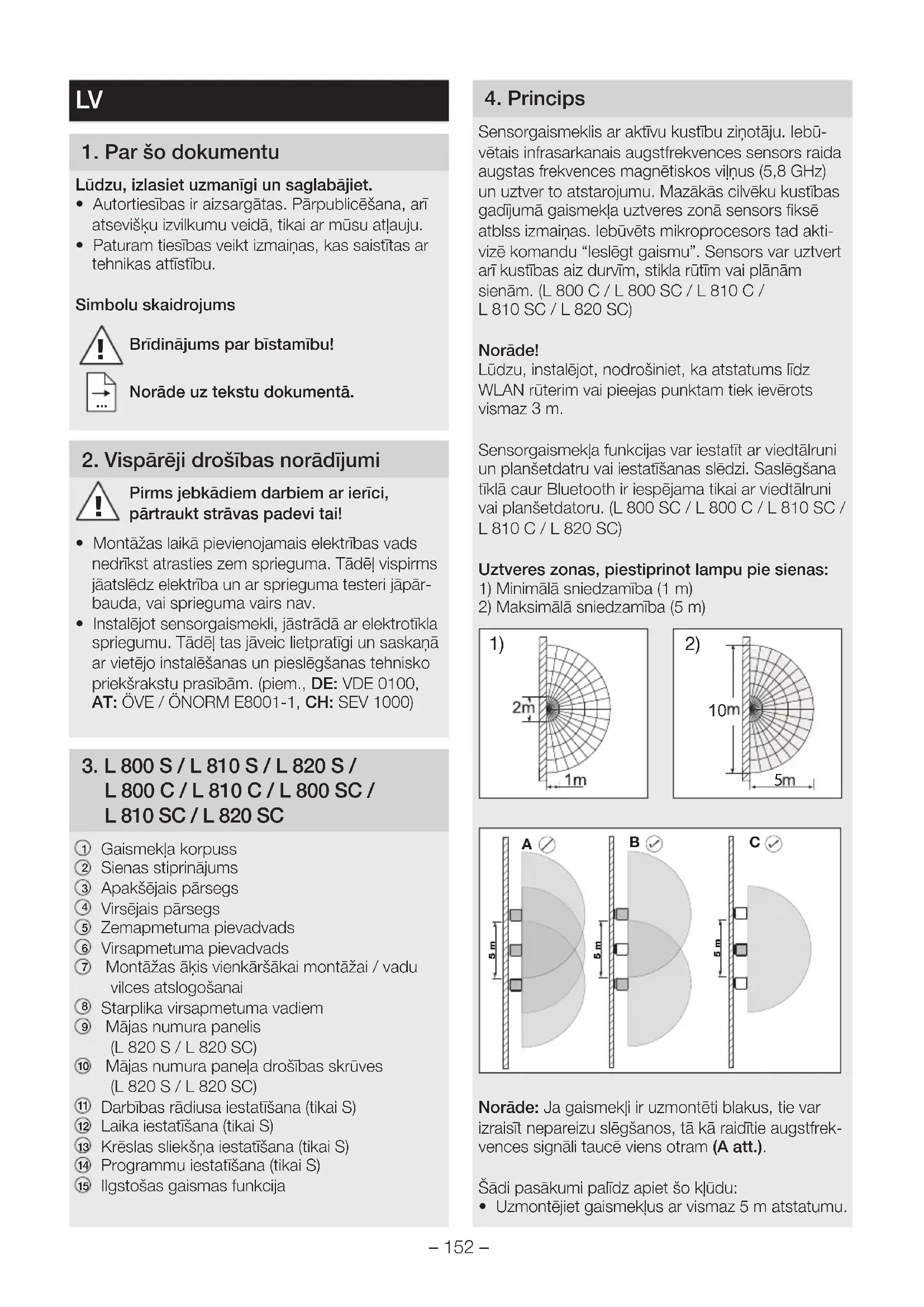

LIETOŠANAS INSTRUKCIJA L 820 SC STEINEL
Lüdzu, izlasiet uzmanīgi un saglabājiet.
- Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.
- Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.
Simbolu skaidrojums
Bridinājums par bīstamību!
Norāde uz tekstu dokumentā.
2. Vispārēji drošības norādījumi
Pirms jebkādiem darbiem ar ierīci, pārtraukt strāvas padevi tai!
- Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elektrība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav.
- Instalējot sensorgaismekli, jāstrādā ar elektrotīkla spriegumu. Tādēl tas jāveic lietpratīgi un saskaṇā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām. (piem., DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
3. L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC
① Gaismekla korpuss
② Sienas stiprinājums
③ Apakšējais pārsegs
④ Virsējais pārsegs
⑤ Zemapmetuma pievadvads
⑥ Virsapmetuma pievadvads
⑦ Montāžas ākis vienkāršākai montāžai / vadu vilces atslogošanai
⑧ Starplika virsapmetuma vadiem
⑨ Mājas numura panelis (L 820 S / L 820 SC)
⑩ Mājas numura panela drošības skrūves (L 820 S / L 820 SC)
⑪ Darbības rādiusa iestatīšana (tikai S)
⑫ Laika iestatīšana (tikai S)
13 Krēslas sliekšna iestatīšana (tikai S)
14 Programmu iestatīšana (tikai S)
15 Ilgstošas gaismas funkcija
4. Princips
Sensorgaismeklis ar aktīvu kustību ziņotāju. lebūvētais infrasarkanais augstfrekvences sensors raida augstas frekvences magnētiskos vilņus (5,8 GHz) un uztver to atstarojumu. Mazākās cilvēku kustības gadījumā gaismekļa uztveres zonā sensors fiksē atblss izmaiņas. lebūvēts mikroprocesors tad aktivizē komandu “leslēgt gaismu”. Sensors var uztvert ari kustības aiz durvīm, stikla rūtim vai plānām sienām. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)
Norāde!
Lūdzu, instalējot, nodrošiniet, ka atstatums līdz WLAN rūterim vai pieejas punktam tiek ievērots vismaz 3 m.
Sensorgaismekla funkcijas var iestatīt ar viedtālruni un planšetdatru vai iestatīšanas slēdzi. Saslēgšana tīklā caur Bluetooth ir iespējama tikai ar viedtālruni vai planšetdatoru. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

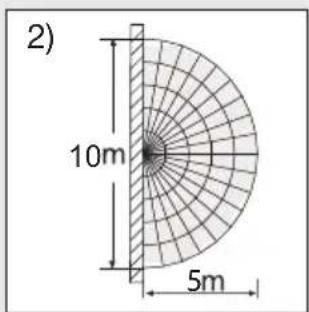

Uztveres zonas, piestiprinot lampu pie sienas:
1) Minimālā sniedzamība (1 m)
2) Maksimālā sniedzamība (5 m)


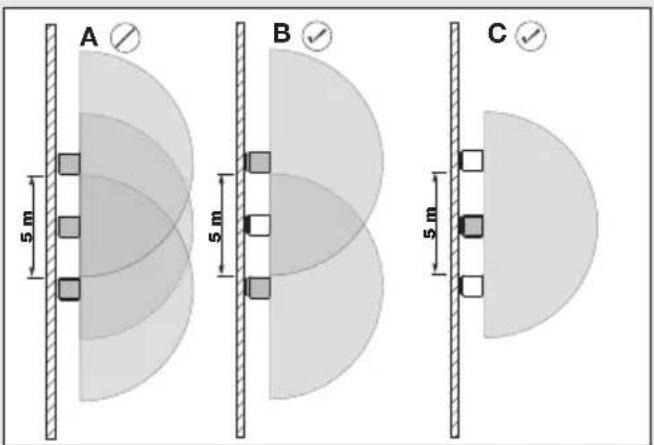

A 5 m B 5 m C 5 mNorāde: Ja gaismekļi ir uzmontēti blakus, tie var izraisīt nepareizu slēgšanos, tā kā raidītie augstfrekvences signāli taucē viens otram (A att.).
Šādi pasākumi palīdz apiet šo klūdu:
- Uzmontējiet gaismekļus ar vismaz 5 m atstatumu.
- Saslēdziet gaismekļus tīklā ar Steinel Connect lietotni un izslēdziet atsevišku gaismekļu sensorus ar Sensor Off funkciju (B + C att.). Saslēdzot tīklā, kustības gadījumā tiek ieslēgti ari tie gaismekļi, kuru sensori ir deaktivēti.
Norāde! iHF sensora augstfrekvences jauda ir aptuveni 1 mW – tas ir tikai 1/1.000 daļa no mobilā telefona vai mikroviļņu krāsns raidjaudas.
Norāde! Sensors ir piemērots automātiskai gaismas slēgšanai. Laika apstākļi var ietekmēt sensora darbību: spēcīgas vēja brāzmas, sniegs, lietus un krusa var izraisīt klūdainu gaismas ieslēgšanu.
5. Elektriskais pieslēgums
Lai sasniegtu norādīto 5 m sniedzamību, montāžas augstumam būtu jābūt apm. 2 m.
Elektrotikla pievadvada pieslēgums (skat.att.)
Tikla pievadvadu veido 3 dzīslu kabelis:
L = fāze (parasti melns, brūns vai pelēks)
N = nulles vads (parasti zils)
PE = zemējums (zaļš / dzeltens)
Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabela dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze (L) un nulles vads (N) pieslē-dzami savienotājkopnei.
Svarīgi! Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišku kabelu noteikšana un savienošana.
Norāde! Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.
6. Funkcijas
Pēc tam, kad ir uzmontēts korpuss un ir veikts tīkla pieslēgums, var tikt uzsākta sensorgaismekļa ekspluatācija. Gaismekļa manuālā lietošanā, izmantojot
gaismas slēdzi, tas ieslēgšanās fāzē izslēdzas pēc 1 sek. un pēc tam ir aktīvs sensora darbībai. Atkārtota gaismas slēdža izmantošana nav vajadzīga.
Funkcijas ir iestatāmas ar Steinel Connect lietotni vai iestatišanas regulatoru (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)
Norāde! Spēkā ir tie iestatījumi, kuri tika iestatīti kā pēdējie apkalpes elementā.
Steinel Connect Iletotne
Gaismekla konfigurācijai ar viedtālruni vai planšet- datoru ir Jūsu AppStore jālejuplādē Steinel Connect lietotne. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth.
QR kodi
Android iOS
Papildu funkcijas iespējamas, izmantojot Steinel Connect lietotni:
– lestatāms galvenās gaismas / pamata gaismas līmenis
– Paplašināta sniedzamības iestatīšana
– Grupu savienošana
- Krēslas sliekšna iestatījums ar Teach-In
Sniedzamības iestatišana (jūtīgums) (tikai S) Rūpnīcas iestatījums: 5 m)
Ar jēdzienu “sniedzamība” ir domāta zona uz grīdas, kura montāžas 2 m augstumā gadījumā veido uztveres lauku.
- Potenciometrs "min." = min. sniedzamība 1 m
- Potenciometrs "izsl." = Sensors izsl.
Sensor off: Kustības uztvere un visas citas sensora funkcijas ir pilnībā izslēgtas. Iestatot uztveres lauku, ieteicams izvēlēties īsāko laiku 5 sek.
Laika iestatīšana (izslēgšanās aizture) (tikai S)
Rūpnīcas iestatījums: 5 s
Vēlamo gaismekla degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 5 s līdz maks. 15 min (S) vai no apm. 5 s līdz maks. 60 min (SC).
Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna. Iestatot uztvers lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.
Norāde! Pēc katras gaismekļa izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika paiešanas gaismeklis, uztverot kustību, atkal var ieslēgt gaismu.
Krēslas sliekšna iestatīšana (reakcijas slieksnis)
Rūpnīcas iestatījums: 2.000 luksi
Vēlamo gaismekļa reakcijas slieksni iespējams iesta-tīt bez pakāpēm no apm. 2 līdz 2.000 luksiem.
$$ \begin{array}{l} Ⓦ = \text { Dienasgaismas režims } \ ⓜ = \text { Krēslošanas režīms } \ \end{array} $$
lestatot uztveres lauku dienasgaismā, iestatījumu regulatoram jābūt uz 2.000 luksiem.
Programmu iestatīšana (tikai S)
10 min = maigais starts + pamata gaisma, 10 min
30 min = maigais starts + pamata gaisma, 30 min
= maigais starts + pamata gaisma visu nakti
Ja tikla pievadā tiek instalēts tikla slēdzis, paralēli parastajām ieslēgšanas un izslēgšanas funkcijām iespējamas šādas funkcijas:
Sensora režims 15.1 :
leslēgt gaismu (ja gaismeklis ir IZSL.):
slēdzis 1 × IZSL. un IESL.
Gaismeklis paliek ieslēgts uz iestatīto laiku.
Izslēdziet gaismu (ja lampa ir IESL.):
slēdzis 1 × IZSL. un IESL.
Gaismeklis izslēdzas, t.i., pāriet sensora režīmā.
Ilgstoša apgaismojuma režīms 15.2 :
1) leslēgt ilgstošo apgaismojumu:
slēdzi 2 × IZSL. un IESL. Gaismeklis tiek iestatīts uz 4 stundu ilgstošo apgaismojumu (aiz lēcas nosega deg zils LED ④). Beigās gaismeklis automātiski atkal pāriet uz sensora režīmu (zilais LED vairs nedeg).
2) Izslēgt ilgstošo gaismu:
slēdzi 1 × IZSL. un IESL. Gaismeklis izslēdzas, t.i., pāriet sensora režimā.
Svarīgi! Vairākkārtējai slēdža slēgšanai būtu jāno-tiek ātri (laika amplitūdā 0,2 – 1 s).
Kas ir "maigais starts"?
Sensorgaismeklis ir aprikots ar "maigā starta" funkciju. Tas nozimē, ka, ieslēdzot gaismu, tā neiedegas ar maksimālo jaudu, bet gan sekundes laikā tās intensitāte pieaug līdz 100 %. Tas pats notiek gaismekli izslēdzot - tas pakāpeniski izdziest.
Pamata gaisma piedāvā iespēju izmantot ilgstošu apgaismojumu naktī ar aptuveni 10 % apgaismojuma jaudas. Tikai notiekot kustībai uztveres laukā, gaisma (uz iestatīto laiku, skat. laika iestatīšanu ⑫), tiek ieslēgta ar maksimālo gaismas jaudu (100 %). Pēc tam gaismeklis ieslēdzas pamata gaismas režīmā (aptuveni 10 %). SC versijai gaisma ieslēdzas Jūsu iepriekš iestatītajā pamata gaismas režīmā (0 % – 100 %).
Norāde! Krēslošanas režīmā, atkarībā no vietējā elektrotīkla, diožu gaisma var viegli raustīties. Tā nav ražotāja klūda un iemesls reklamācijai.
8. Apkope / Kopšana
Izstrādājumam apkope nav nepieciešama.
Ja gaismeklis ir netīrs, noslaukiet to ar mitru drānu (bez tīrīšanas līdzekliem).
Svarīgi! Bateriju ierīce nav nomaināma.
Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.
Nemetiet elektroierīces parastajos atkritumos!
Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.
10. Atbilstības deklarācija
Ar šo STEINEL GmbH deklarē, ka radioiekārta L 800 SC / L 800 S / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC / L 820 S atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: www.steinel.de
11. Ražotāja garantija
Ražotāja garantija STEINEL GmbH, Dieselstr. 80-84, DE-33442 Herzebrock-Clarholz, Vācija Šis STEINEL ražojums ir izgatavots ar vislielāko rūpību, tā darbība un drošība pārbaudīta atbilstoši spēkā esošajiem normatīviem, un noslēgumā veikta izlases veida kvalitātes kontrole. Steinel garantē nevainojamas produkta īpašības un darbību.
Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas klūdu dēļ, garantijas serviss ietver sevi bojāto daļu remon-tu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu klūdas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodalai.
Serviss:
Pēc garantijas laika beigām vai gadījumos, kad garantija nav spēkā, nepieciešamo remontu veic rūp-nīcas servisa dienests. Lūdzu, nosūtiet labi iesaino-
tu izstrādājumu uz tuvāko servisa darbnīcu.
3GADU RAŽOTĀJA GARANTIJA
- Tehniskie dati
| Izmēri (A × P × Dz) 88 × 230 × 145 mm (L 800 S / L 800 SC / L 800 C) |
| 91 × 230 × 145 mm (L 810 S / L 810 SC / L 810 C) |
| 260 × 230 × 145 mm (L 820 S / L 820 SC) |
| Materiāls Gaismekļa korpuss: alumīnijsGaismekļa nosegs: plastmasa |
| Tikla pieslēgums 220–240 V, 50/60 Hz |
| Jaudas patērinš (Pon) 7,50 W (L 800 S / L 800 SC / L 800 C) |
| 9,80 W (L 810 S / L 810 SC / L 810 C) |
| 9,80 W (L 820 S / L 820 SC) |
| Jaudas patērinš iHF sensorika 0,61 W (tikai SC / S) |
| Gaismas jauda | 466 lm | (L 800 S / L 800 SC / L 800 C) |
| 679 lm | (L 810 S / L 810 SC / L 810 C) | |
| 679 lm | (L 820 S / L 820 SC) |
LV
| Efektivitāte 62 lm/W (L 800 S / L 800 SC/ L 800 C) | ||
| 69 lm/W (L 810 S / L 810 SC / L 810 C) | ||
| 69 lm/W (L 820 S / L 820 SC) | ||
| Krāsas attēlošanas indekss R _a = 82 | ||
| Standby (Tikls ( P_net ) 0,40 W (tikai SC / C) | ||
| Jaudas faktors 0,89 | ||
| Krāsas temperatūra 3.000 Kelvini (silti balta gaisma) | ||
| Vidējs dzīves ilgums (L70B50) pie > 60.000 stundas25 °C | ||
| Uztveres leņķis 160° un kontrole pār kustību tuvu zemei (tikai SC / S) | ||
| Uztveres sniedzamība 1-5 m (tikai SC / S) | ||
| Krēslas sliekšņa iestatījums 2-2.000 luksiC variantiem: Tikai kombinācijā ar Bluetooth sensoru. | ||
| Laika iestatīšana SC: 5 s - 60 minS: 5 s - 15 minC variantiem: Tikai kombinācijā ar Bluetooth sensoru. | ||
| Pamata gaisma S: 0 %, 10 % (iestatāms tikai ar iestatījumu regulatoru)SC: 0 %-100%C: 0 %-100 % | ||
| Ilgstošais apgaismojums slēdzams | ||
| Aizsardzības veids IP 44 | ||
| Aizsargklase II | ||
| Apkārtējā temperatūra | -20 °C līdz +40 °C | |
| Bluetooth frekvence | 2,4-2,48 GHz (L 800 / L 810 / L 820 SC) | |
| Bluetooth raidjauda | 5 dBm / 3 mW (L 800 / L 810 / L 820 SC) | |
| Sensora frekvence | 5,8 GHz | |
| Sensora raidjauda | < 1 mW | |
| Krāsas konstistence SDCM | Sākuma vērtība: 3 | |
| Gaismas stipruma sadalījums |  |  |
| L 800 S / L 800 SC / L 800 C | L 810 S / L 810 SC / L 810 CL 820 S / L 820 SC | |
| (L 800 S / L 800 SC / L 800 C) | Šai precei ir gaismas avots ar “E” energijas efektivitātes klasi | |
| (L 810 S / L 810 SC / L 810 C)(L 820 S / L 820 SC) | Šai precei ir gaismas avots ar “D” energijas efektivitātes klasi | |
13. Darbības traucējumi
Traucējumi Cēlonis Risinājums
| Sensorgaismeklim netiek pievadīta strāva | Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vadsIssavienojums | leslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeriPārbaudīt pieslēgumus |
| Sensorgaismeklis neieslēdzas | Dienas gaismas režīmā, krēslas slieksnis – iestatīts nakts režīmāIZSLĒGTS tīkla slēdzisDrošinātājs ir izslēdziesNav mērķtiecīgi iestatīts uztveres lauks | lestatiet atkārtotileslēdzietleslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumuJustējiet atkārtoti |
| Sensorgaismeklis neizslēdzas | Nepārtraukta kustība uztveres laukā | Pārbaudīt lauku un pēc nepieciešamības atkārtoti justējiet |
| Sensorgaismeklis neizslēdzas pilnībā | Izvēlēta pamata gaisma | Programmu slēdzis uz 0 |
| Sensorgaismeklis ieslēdzas nevajadzīgi | Vējš uztveres laukā kustina kokus un krūmusUz ielas esošo automašīnu uztveršana | Izmainiet laukuIzmainiet lauku |
| Lielāki metāliski priekšmeti, piemēram, automobiljai metāla sienas atrodas uztveres zonā | Izmainiet lauku | Piem., pārvietojiet automobili |
| LED starmetis nav uzskaitītsBluetooth pārskatā | Izvēlēts nepareizs regions | lestatījumil→ Regions ES / Regions ASV |
| Aizmirsta parole | Pēc nepareizas ievades: | nospiediet pogu “Atiestatīt paroli”, 10 minūšu laikā atvienojiet no strāvas un atkal ieslēdziet; pēctam no jauna piešķiriet paroli |
| Lietotne nestartējas | Atrašanās vieta nav aktivēta | Aktivejiet atrašanās vietu viedtālruņa iestatījumos |
| LED starmeša iestatījumi ir deaktivēti | LED starmetis nav apstiprināts patgrupas vadošo starmeti (Vadītā (Slave) režīms) | lestatiet vadošo starmetiApstipriniet LED starmeti par vadošo |
| Netiek atrasti Bluetooth LED starmeši | LED starmeši neatrodas sniedzamības diapazonāViedtālrunī ir deaktivēts Bluetooth | Pārbaudiet, vai viedtālrunī ir aktivēts Bluetooth, vai arī samaziniet attālumu līdz ierīceiUzsāciet meklēšanu no jauna |
| Starp viedtālruni un LED starmeti nenotiek savienošanās | Viedtālrunis atrodas pārāk tuvu ierīceiViedtālrunis nav savienojams ar lietotniLietotnes versijai nav jaunākā atjauninājuma | Attālums līdz LED starmetim vismaz 1,5 mIzmantojiet citu viedtālruniAtjauniniet Appstore Steinel Connect lietotni |
