Тип продукту	Роутер (Mesh-WLAN система)
Модель	ZenWiFi AX Mini XD4
Бренд	ASUS
Розміри (на вузол)	80 x 80 x 93 мм (прибл.)
Вага (на вузол)	200 г (прибл.)
Живлення	DC 12 В, 1,5 A (або 2 A)
Робоча температура	від 0 °C до 40 °C
Температура зберігання	від 0 °C до 70 °C
Робоча вологість	50–90 % відносної вологості
Вологість зберігання	20–90 % відносної вологості
Мережеві інтерфейси	1x WAN/LAN (Gigabit), 1x LAN (Gigabit)
Стандарт WLAN	Wi-Fi 6 (802.11ax), Dualband (2,4 ГГц + 5 ГГц)
Підтримувані функції	AiMesh, режим точки доступу, Ethernet Backhaul
LED індикатори	Синій (готовий до налаштування), Білий (в мережі), Червоний (немає Інтернету)
Налаштування	Через веб-інтерфейс (http://router.asus.com) або ASUS Router App
Комплект постачання	Блок живлення, мережевий кабель, інструкція зі швидкого старту
Гарантія	2 роки (звичайна гарантія виробника)

Часті запитання - ZenWifi AX Mini XD4 ASUS

Яка різниця між AiMesh-роутером та AiMesh-вузлом?

AiMesh-роутер - це головний пристрій, який підключається до модему та керує Інтернет-з'єднанням. AiMesh-вузол - це додатковий роутер, який розширює сигнал WLAN та підключається до AiMesh-роутера.

Як налаштувати ZenWiFi AX Mini як окремий роутер?

Підключіть блок живлення, з'єднайте модем за допомогою мережевого кабелю з портом WAN/LAN, а ваш ПК - з портом LAN. Відкрийте браузер та перейдіть на http://router.asus.com, щоб запустити майстер налаштування. Крім того, ви можете скористатися ASUS Router App.

Як додати AiMesh-вузол?

Розташуйте AiMesh-вузол на відстані 3 метрів від AiMesh-роутера. Увійдіть у веб-інтерфейс роутера, перейдіть до карти мережі, натисніть на значок AiMesh та виберіть 'Пошук'. Виберіть знайдений вузол, щоб додати його. У додатку виберіть 'Додати AiMesh-вузол'.

Чи можу я використовувати ZenWiFi AX Mini в режимі точки доступу?

Так, пристрій підтримує режим точки доступу. Для цього у веб-інтерфейсі перейдіть до Адміністрування > Режим роботи та виберіть 'Точка доступу'. Це корисно, якщо у вас вже є роутер, а ви хочете використовувати ZenWiFi лише як WLAN точку доступу.

Чи підтримує система дротове з'єднання між вузлами (Ethernet Backhaul)?

Так, система AiMesh підтримує як бездротові, так і дротові з'єднання. Після початкового налаштування через WLAN ви можете підключити Ethernet-кабель від порту LAN роутера до порту LAN вузла. Система автоматично обере найкращий шлях передачі.

Що означають LED індикатори на ZenWiFi AX Mini?

Постійно синій: Готовий до налаштування. Постійно білий: В мережі, все нормально. Постійно червоний: Немає підключення до Інтернету.

Яка робоча температура допустима для пристрою?

Робоча температура становить від 0 °C до 40 °C. При зберіганні допускається від 0 °C до 70 °C. Вологість під час роботи має бути від 50% до 90%.

Як скинути ZenWiFi AX Mini до заводських налаштувань?

Знайдіть кнопку скидання на пристрої (зазвичай це маленький отвір). Натисніть і утримуйте кнопку гострим предметом (наприклад, скріпкою) приблизно 5-10 секунд, поки індикатор не почне блимати. Пристрій перезавантажиться, і заводські налаштування будуть відновлені.

Чи можу я використовувати ASUS Router App для керування?

Так, безкоштовний додаток ASUS Router App доступний для iOS та Android. З його допомогою можна виконати налаштування, змінити мережеві параметри, контролювати підключені пристрої та керувати AiMesh-вузлами.

Скільки пристроїв може підтримувати Mesh-система?

Максимальна кількість залежить від мережевого середовища. Зазвичай ZenWiFi AX Mini підтримує до 100 підключених пристроїв у всій Mesh-мережі.

ПОСІБНИК КОРИСТУВАЧА ZenWifi AX Mini XD4 ASUS

Пояснення до апаратного забезпечення

1 Підключіть адаптер до порту входу постійного струму.
2 Світлодіод Живлення загориться, коли апаратне забезпечення буде готове.

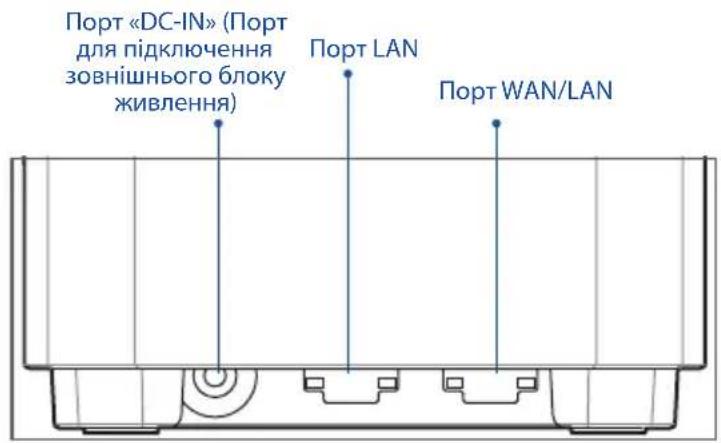

Огляд XD4R

Порт WAN/LAN

Мережевим кабелем підключіть до цього порту модем.

Порт LAN

Мережевим кабелем підключіть ПК до порту LAN.

Технічні характеристики:

Адаптер живленняпостійного струму	Вихід постійного струму: +12 В з максимальним струмом 1,5 А+12 В з максимальним струмом 2 А
Робоча температура 0~40	°C 36ерігання 0~70		°C
Відносна вологість повітря під час експлуатації	50~90 % 36ерігання 20~90 %

Перед Налаштуванням

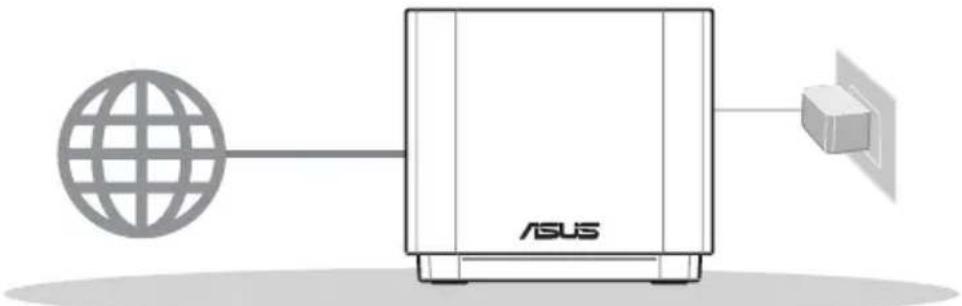

01 Підготовка до налаштування окремого маршрутизатора

1 Перейдіть до ONE ROUTER SETUP STEPS (Кроки налаштування одного маршрутизатора).

Налаштування Одного Маршрутизатора

02 Підготовка до налаштування системи WiFi AiMesh

1 Підготуйте один або більше маршрутизаторів, що підтримують AiMesh.
2 Призначте один маршрутизатором AiMesh, а другий-вузлом AiMesh.

** Якщо ви маєте декілька маршрутизаторів AiMesh, радимо користуватися маршрутизатором з найбільш сучасними характеристиками як маршрутизатором AiMesh, а іншими маршрутизаторами-як вузлами AiMesh.

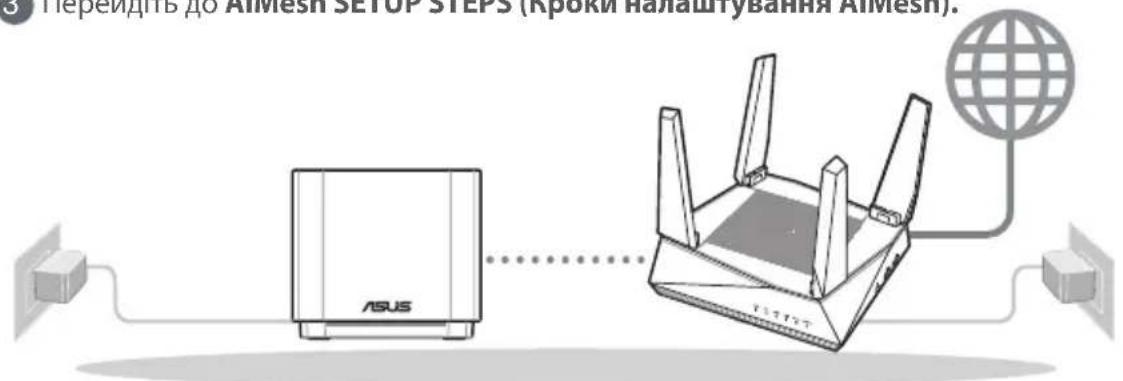

3 Перейдіть до AiMesh SETUP STEPS (Кроки налаштування AiMesh).

Маршрутизатор AiMeshByзол AiMes
Кроки Налаштування AiMesh

03 Програма Маршрутизатора ASUS

Завантажте безкоштовну программу маршрутизатора ASUS, щоб керувати маршрутизатором(ами).

Кроки Налаштування Одного Маршрутизатора

01 Підготуйте модем

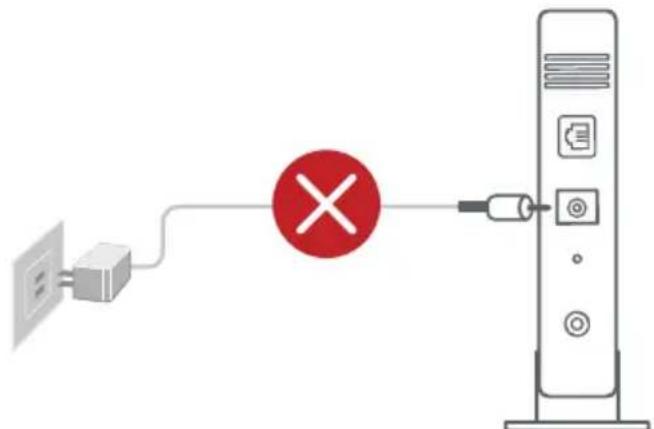

① Відключіть від електромережі шнур живлення кабельного або DSL-модему (за наявності). Якщо пристрій має акумулятор, вийміть його.

Якщо ви користується Інтернет через DSL, вам знадобиться ім'я користувача/пароль від Інтернет-провайдера, щоб правильно конфігурувати маршрутизатор.

Задня панель модема

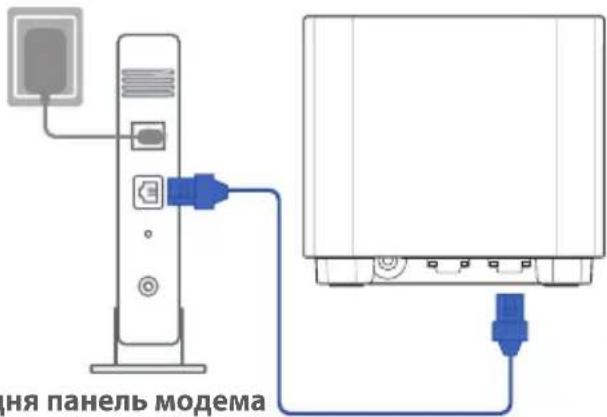

2 Мережевим кабелем з комплекту підключіть модем до маршрутизатора.
3 Увімкніть живлення модема. Підключіть шнур живлення модема до електромережі та увімкніть живлення.
3 Увімкніть живлення модема. Підключіть шнур живлення модема до електромережі та увімкніть живлення.

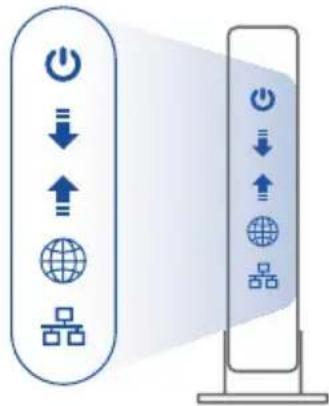

4 Перевірте світлодіодні індикатори модема, щоб пересвідчитися, що підключення активне.

Передня панель модема

02 Підключіть пристрій

1 Підключіть адаптер до порту входу постійного струму на XD4R.

2 Перевірте, що світлодіод стає постійно блакитним, позначаючи готовність підключення апаратного забезпечення до налаштування.

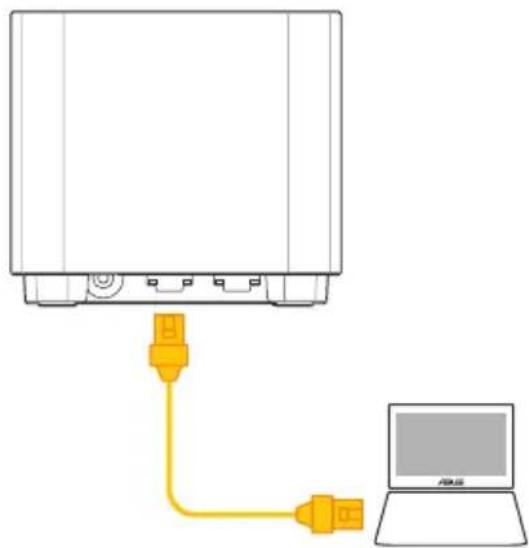

3 [Интернет] Додатковим мережевим кабелем підключіть ПК до маршрутизатора.

[Додаток] або можна завершити налаштування через додаток ASUS Router з телефону або планшета.

03 Увійдіть до системи та встановіть зв'язок

1 [Інтернет] Відкрийте веб-браузер.

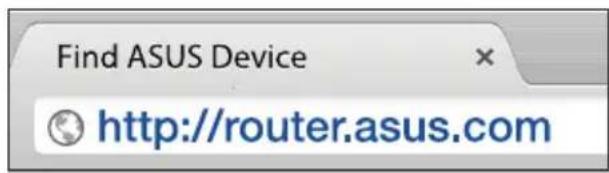

Вас буде перенаправлено до програми-помічника налаштування ASUS. Якщо ні, то перейдіть за посиланням http://router.asus.com.

[Додаток] Запустіть додаток ASUS Router і виконуйте інструкції, щоб завершити налаштування.

Кроки Налаштування AiMesh

01 Підготовка

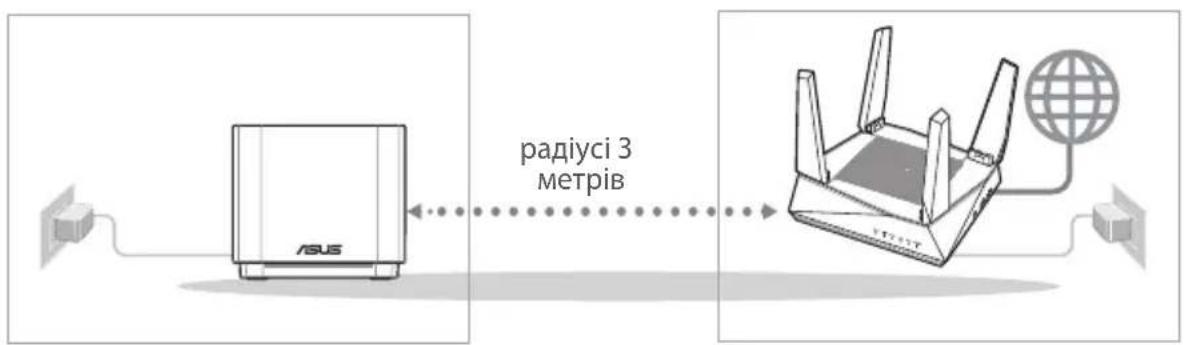

Під час процесу налаштування розташуйте маршрутизатор і вузол AiMesh на відстані 3 м один від одного.

Маршрутизатор AiMeshByзол AiMesh

02 Вузол AiMesh

Використовуються фабричні налаштування. Для налаштування системи AiMesh пристрій має бути ввімкненим і перебувати в режимі очікування.

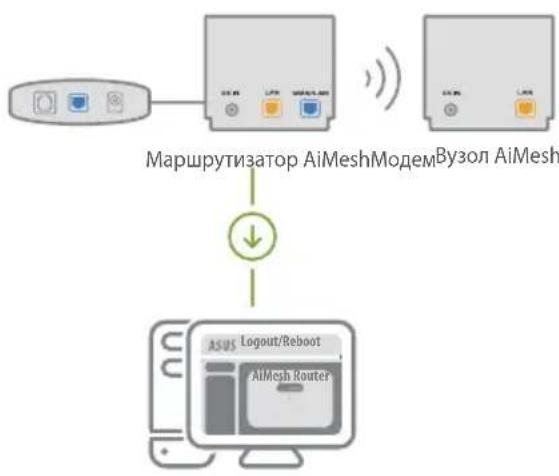

[Интернет] ① Скористайтесь ONE ROUTER SETUP STEPS (Кроки налаштування одного маршрутизатора), щоб підключити маршрутизатор AiMesh до ПК і модема, а потім увійдіть до системи через графічний вебінтерфейс.


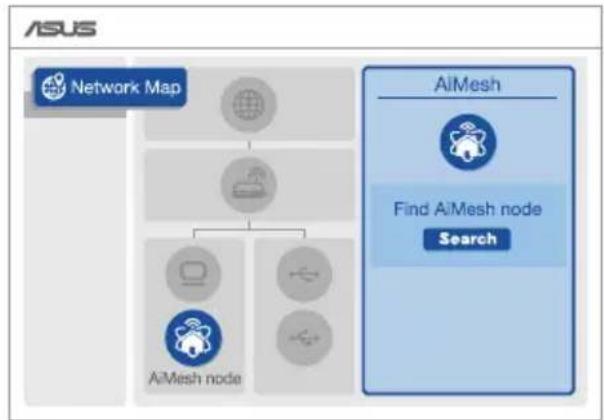

2 Перейдіть на сторінку Network Мар (Карта мережі), натисніть на піктограму AiMesh i Search (Пошук) для пошуку нового вузла AiMesh.


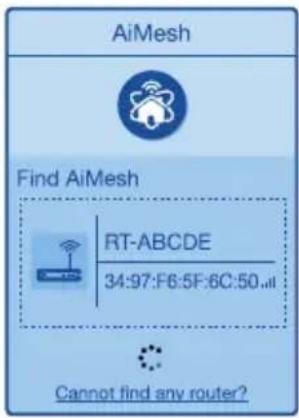

3 Натисніть Search (Пошук), воно автоматично шукатиме найближчий вузол AiMesh. Коли на цій сторінці з'явиться вузол AiMesh, натисніть на ньому, щоб додати його до системи AiMesh.
** Якщо не знаходиться жодного вузла AiMesh, перейдіть до TROUBLE SHOOTING (Усунення несправностей).

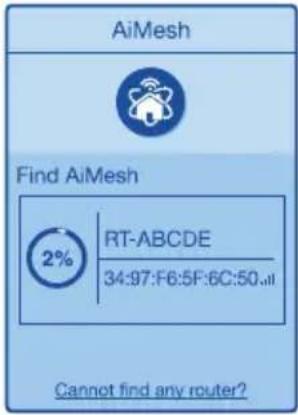

4 Коли синхронізацію завершено, з'являється повідомлення.

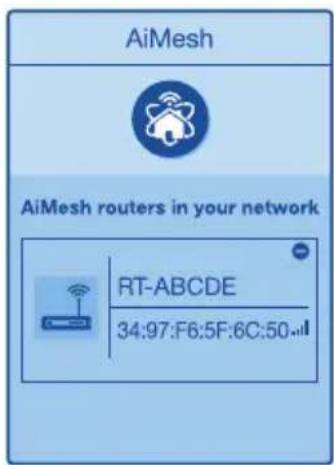

5 Вітаємо! Нижчеподані сторінки з'являться, коли вузол AiMesh буде успішно додано до мережі AiMesh.

[Додаток] Увійдіть до додатку ASUS Router і виберіть Add AiMesh Node (Додати вузол AiMesh), щоб завершити налаштування.

Усунення несправностей

Якщо маршрутизатор AiMesh не може знайти поруч жодного вузла AiMesh, або трапляється помилка синхронізації, перевірте наступне і повторіть спробу.

a В ідеалі варто пересунути вузол AiMesh ближче до маршрутизатора AiMesh. Переконайтеся, що він знаходиться у радіусі 3 метрів.
b Увімкнено живлення вузла AiMesh.

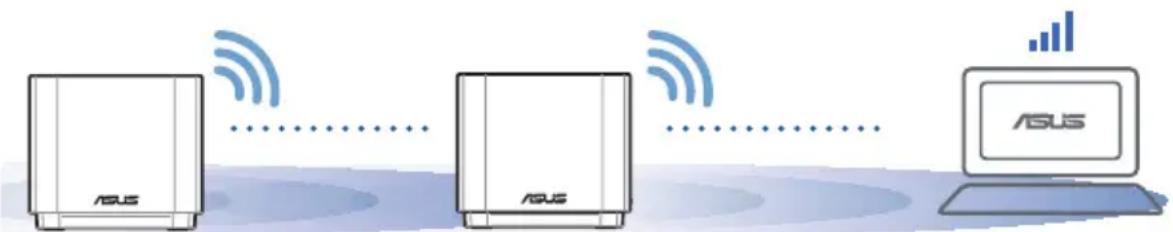

Переміщення

Знайдіть найкраще місце для маршрутизатора і вузла AiMesh.

ПРИМІТКИ: Щоб звести до мінімуму інтерференцію, розміщуйте маршрутизатори подалі від таких пристроїв як бездротові телефони, пристрої Bluetooth і мікрохвильові печі.

Радимо розміщувати маршрутизатори на відкритому або в просторому місці.

ZenWiFi AX Mini значення світлодіодних індикаторів

Постійний блакитний:

ZenWiFi AX Mini готовий до налаштування.

Постійний білий:

ZenWiFi AX Mini онлайн і працює добре.

Постійний червоний:

Маршрутизатор ZenWiFi AX Mini не має підключення до Інтернету.

Розпо Часті запитання

всюджені питання

П1: Чи підтримує маршрутизатор ASUS режим точки доступу?

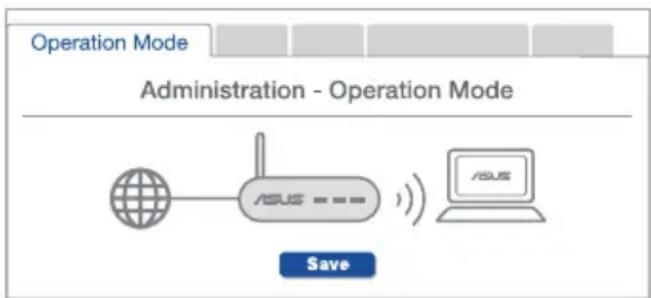

В: Так. Можно встановити маршрутизатор AiMesh у режим маршрутизатора або в режим точки доступу. Перейдіть до графічного веб-інтерфейсу (http://router.asus.com) і перейдіть на сторінку Administration (Адміністрація) > Operation Mode (Режим роботи).

П2: Чи можна встановити дротове з'єднання між маршрутизаторами AiMesh (Ethernet-з'єднання)?

В: Так. Система AiMesh підтримує як бездротове, так і дротове підключення між маршрутизатором і вузлом AiMesh, щоб гарантувати максимальну пропускну здатність і стабільність. AiMesh аналізує силу бездротового сигналу для кожного з доступних діапазонів частот, а потім автоматично визначає, яке підключення–бездротове чи дротове–найкаще підходить для магістрального зв'язку між маршрутизаторами.

1 Виконайте кроки налаштування, щоб встановити підключення між маршрутизатором і вузлом AiMesh спочатку через WiFi.

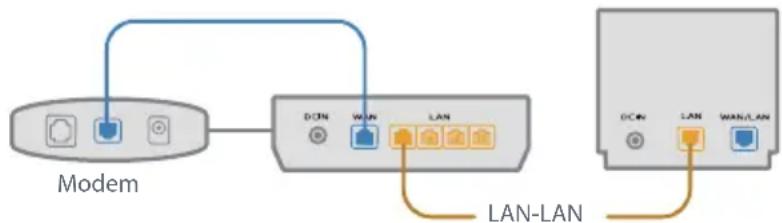

2 Знайдіть ідеальне місце для вузла, щоб забезпечити найкраще покриття. Проведіть кабель Ethernet від порту LAN на маршрутизаторі AiMesh до порту LAN на вузлі AiMesh.

3 Система AiMesh автоматично вибере найкращий маршрут для передачі даних-як дротових, так і бездротових.
