Тип продукту	Маршрутизатор ADSL/VDSL з вбудованим модемом
Бренд	ASUS
Модель	DSL-N16U
Розміри (Д x Ш x В)	200 x 150 x 35 мм
Вага	320 г
Живлення	Адаптер живлення 12V DC, 1.5A
Мережеві стандарти	IEEE 802.11b/g/n (WiFi N до 300 Мбіт/с)
Порти	4 порти LAN 10/100 Мбіт/с, 1 порт WAN RJ45, 1 порт DSL RJ11, 1 порт USB 2.0
Основні функції	Вбудований модем ADSL/VDSL, маршрутизатор WiFi N, брандмауер, сервер DHCP, NAT, якість обслуговування (QoS), батьківський контроль
Бездротова безпека	WEP, WPA/WPA2-PSK, WPA2-Enterprise, фільтрація MAC, брандмауер SPI
Догляд та чищення	Відключіть живлення перед чищенням. Використовуйте м’яку суху тканину. Не використовуйте хімічні або абразивні засоби.
Запчастини та ремонтопридатність	Адаптер живлення доступний окремо. Антени незнімні. Жодних деталей, які можна відремонтувати користувачем.
Загальна інформація	Гарантія 2 роки. Робоча температура: 0-40°C. Вологість: 50-90% (без конденсації).

Часті запитання - DSL-N16U ASUS

Як скинути маршрутизатор до заводських налаштувань?

Натисніть і утримуйте кнопку Reset на задній панелі маршрутизатора приблизно 10 секунд, доки індикатори не почнуть блимати. Відпустіть і зачекайте перезавантаження.

Як налаштувати WiFi на DSL-N16U?

Увійдіть до веб-інтерфейсу (192.168.1.1) з обліковими даними за замовчуванням (admin/admin). Перейдіть до Бездротова мережа > Основні налаштування, щоб задати SSID та пароль.

Що робити, якщо я забув пароль адміністратора?

Виконайте апаратне скидання, як описано вище. Це відновить облікові дані за замовчуванням.

Як оновити прошивку?

Завантажте останню прошивку з сайту ASUS. Увійдіть до інтерфейсу, перейдіть до Керування > Оновлення прошивки, виберіть файл і натисніть Оновити. Не вимикайте живлення під час оновлення.

Чи можна використовувати маршрутизатор з іншим провайдером?

Так, DSL-N16U сумісний з більшістю провайдерів ADSL/VDSL. Вам потрібно налаштувати тип підключення (PPPoE, IPoE тощо) та параметри VPI/VCI, надані вашим провайдером.

Як підключити маршрутизатор до телефонної лінії?

Використовуйте кабель RJ11, що входить до комплекту, для з'єднання порту DSL маршрутизатора з настінною телефонною розеткою. За потреби використовуйте ADSL-фільтр.

Що робити, якщо індикатор DSL блимає або горить червоним?

Перевірте з'єднання кабелів. Переконайтеся, що ваша лінія активна. Зверніться до свого провайдера, якщо проблема не зникає після перезавантаження маршрутизатора.

Як активувати батьківський контроль?

Увійдіть до інтерфейсу, перейдіть до Брандмауер > Батьківський контроль. Активуйте його та встановіть часові інтервали або заблокуйте сайти за категоріями.

Чи підтримує маршрутизатор спільний доступ до принтера через USB?

Так, порт USB дозволяє надавати спільний доступ до принтера або жорсткого диска в мережі. Налаштуйте це в USB > Сервер друку.

Як покращити дальність WiFi?

Розмістіть маршрутизатор у центральному місці, піднятому та подалі від перешкод. Уникайте перешкод від електронних пристроїв. Ви також можете налаштувати потужність сигналу в бездротових параметрах.

ПОСІБНИК КОРИСТУВАЧА DSL-N16U ASUS

1) Світлодіодживлення	6)Кнопка "Скинути"	11) Порт Ethernet WAN
2) СвітлодіодADSL/WAN	7) Порт живлення(входу постійного струму)	12)Портилокальної мережі 1-4
3)Світлодіод Інтернет	8) вимикач живлення	13) Порт ADSL
4) Світлодіод локальної мережі 1-4	9) Кнопка WPS/Wi-Fi*
5) Світловийіндикаторбездротової мережі	10) Порти USB 2.0

*Кнопкою WPS можна користуватися як кнопкою Wi-Fi, змінивши налаштування на сторінці Advanced Settings (Високотехнологічні налаштування) > Administration (Адміністрація).

• Зовнішній жорсткий диск USB / Флеш-пам'ять:

- Бездротовий маршрутизатор працює з більшістю жорстких дисків USB / флеш-пам'яттю і підтримує доступ з можливістю читати і писати для FAT16, FAT32, EXT2, EXT3 і NTFS.

- Щоб безпечно зняти пам'ять USB, запустіть графічний інтерфейс (http://192.168.1.1), клацніть по піктограмі USBпосередині сторінки Network Map (Карта мережі) і клацніть по Remove (Зняти).

- Неправильне видалення пам'яті USB, наприклад, під час передачі даних відео/музики або завантаження файлу можуть спотворити дані.

- Список систем файлів і логічних дисків на жорсткому диску, які підтримує бездротовий маршрутизатор: http://event.asus.com/networks/disksupport

- Список принтерів, які підтримує бездротовий маршрутизатор http://event.asus.com/networks/printersupport

До комплекту входять

DSL-N16U
☑ Мережевий кабель (RJ-45)
☑ Керівництво для початку експлуатації
☑ Адаптер змінного струму
☑ Компакт-диск підтримки (керівництво користувача/утиліти)
☑ Телефонний кабель RJ-11
☑ Розподільник (модель залежить від регіону)

Будь ласка, використовуйте спеціальний клей, щоб закріпити антени. Клей не входить до комплекту постачання.

Якщо будь-які предмети пошкоджені або відсутні, зверніться до дистрибютора.

140

Розташування бездротового маршрутизатора

Щоб забезпечити найвищу якість передачі сигналу між маршрутизатором і підключеними до нього мережевими пристроями, переконайтеся, що:

• Маршрутизатор знаходиться по центру всіх пристроїв, щоб досягти максимального покриття для мережевих пристроїв.
• Розташовуйте маршрутизатор подалі від металевих предметів, які стають перешкодами на шляху сигналу, і бережіть від прямого сонячного проміння.
• Розташовуйте пристрій подалі від пристроїв Wi-Fi 80211g або 20 МГц, периферійних пристроїв комп'ютерів на 2,4 ГГц, пристроїв Bluetooth, бездротових телефонів, трансформаторів, потужних моторів, люмінесцентних ламп, мікрохвильових пічок, холодильників та іншого промислового обладнання, щоб уникнути інтерференції або втрати сигналу.
• Щоб забезпечити сильний сигнал бездротової мережі, встановіть орієнтацію двох знімних антен, як показано на малюнку нижче.
• Постійно поновлюйте первинне ПЗ. Відвідайте сайт ASUS http://www.asus.com, щоб отримати найсвіжіші поновлення первинного ПЗ.

Урехинска

Перш ніж продовжити

1. Підключіть пристрої.

2. Перш ніж починати процедуру налаштування ADSL, будь ласка, переконайтеся, що індикатор ADSL на панелі DSL-N55U не блимає.

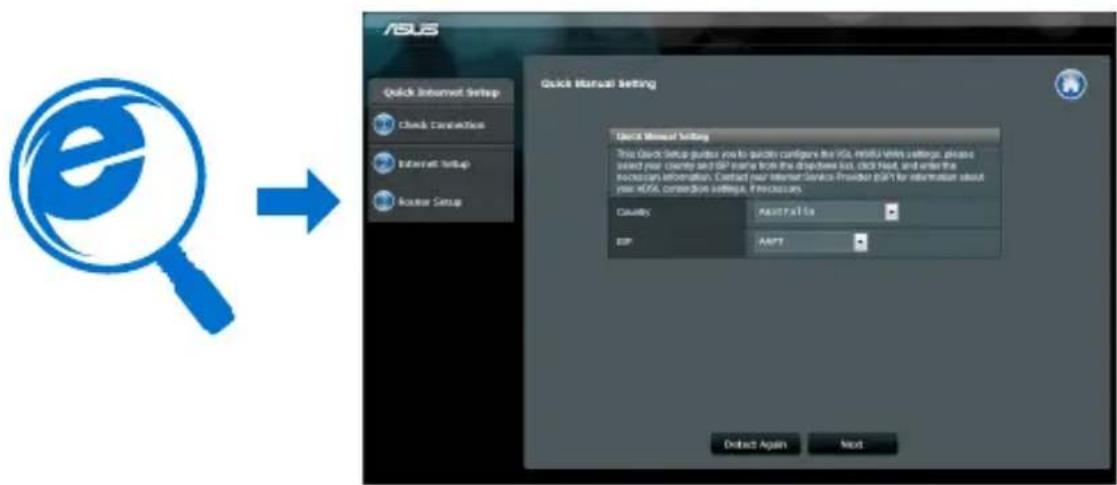

1. Запустіть браузер і дотримуйтесь інструкцій для Швидкого з'єднання з мережею Інтернет (QIS).

Якщо веб-сторінка QIS не з'являється після того, як Ви запустили веб-браузер, вимкніть налаштування проху веб-браузера.

1. Налаштування завершено.
