Type de produit	Routeur ADSL/VDSL avec modem intégré
Marque	ASUS
Modèle	DSL-N16U
Dimensions (L x P x H)	200 x 150 x 35 mm
Poids	320 g
Alimentation	Adaptateur secteur 12V DC, 1.5A
Normes réseau	IEEE 802.11b/g/n (WiFi N jusqu'à 300 Mbps)
Ports	4 ports LAN 10/100 Mbps, 1 port WAN RJ45, 1 port DSL RJ11, 1 port USB 2.0
Fonctions principales	Modem ADSL/VDSL intégré, routeur WiFi N, pare-feu, serveur DHCP, NAT, qualité de service (QoS), contrôle parental
Sécurité sans fil	WEP, WPA/WPA2-PSK, WPA2-Enterprise, filtrage MAC, pare-feu SPI
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Pièces détachées et réparabilité	Adaptateur secteur disponible séparément. Antennes non amovibles. Aucune pièce réparable par l'utilisateur.
Informations générales	Garantie 2 ans. Température de fonctionnement : 0-40°C. Humidité : 50-90% (sans condensation).

FOIRE AUX QUESTIONS - DSL-N16U ASUS

Comment réinitialiser le routeur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière du routeur pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez et attendez le redémarrage.

Comment configurer le WiFi sur le DSL-N16U ?

Connectez-vous à l'interface web (192.168.1.1) avec les identifiants par défaut (admin/admin). Allez dans Sans fil > Paramètres de base pour définir le SSID et le mot de passe.

Que faire si j'ai oublié le mot de passe administrateur ?

Effectuez une réinitialisation matérielle comme décrit ci-dessus. Cela restaurera les identifiants par défaut.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site ASUS. Connectez-vous à l'interface, allez dans Gestion > Mise à jour du firmware, sélectionnez le fichier et cliquez sur Mettre à jour. Ne coupez pas l'alimentation pendant la mise à jour.

Puis-je utiliser le routeur avec un autre fournisseur d'accès ?

Oui, le DSL-N16U est compatible avec la plupart des fournisseurs ADSL/VDSL. Vous devez configurer le type de connexion (PPPoE, IPoE, etc.) et les paramètres VPI/VCI fournis par votre FAI.

Comment brancher le routeur à la ligne téléphonique ?

Utilisez le câble RJ11 fourni pour relier le port DSL du routeur à la prise téléphonique murale. Si nécessaire, utilisez un filtre ADSL.

Que faire si le voyant DSL clignote ou reste rouge ?

Vérifiez les connexions des câbles. Assurez-vous que votre ligne est active. Contactez votre FAI si le problème persiste après redémarrage du routeur.

Comment activer le contrôle parental ?

Connectez-vous à l'interface, allez dans Pare-feu > Contrôle parental. Activez-le et définissez des plages horaires ou bloquez des sites par catégorie.

Le routeur prend-il en charge le partage d'imprimante via USB ?

Oui, le port USB permet de partager une imprimante ou un disque dur sur le réseau. Configurez-le dans USB > Serveur d'imprimante.

Comment améliorer la portée du WiFi ?

Placez le routeur dans un endroit central, surélevé et loin des obstacles. Évitez les interférences avec les appareils électroniques. Vous pouvez aussi ajuster la puissance du signal dans les paramètres sans fil.

MODE D'EMPLOI DSL-N16U ASUS

Caractéristiques matérielles

1)LEDd'alimentation	6) Bouton de réinitialisation	11) Port réseau étendu
2) LED ADSL/WAN 7)	Prise d'alimentation	12) Port réseau local 1 à 4
3) LED Internet	8) Interrupteur Marche/Arrêt	13) Port ADSL
4) LED réseau local 1 à 4	9)BoutonWPS/Wi-Fi*
5) LED réseau sans fil	10) Ports USB 2.0

* Le bouton WPS peut être configuré en tant que bouton Wi-Fi à partir de la page Advanced Settings (Paramètres avancés) > Administration de l'interface de configuration du routeur.

• Périphérique de stockage USB externe :

• Le routeur sans fil fonctionne avec la plupart des périphériques de stockage USB d'une taille et supporte la lecture/écriture pour les formats de fichiers FAT16, FAT32, EXT2, EXT3 et NTFS.
• Pour retirer le périphérique de stockage USB en toute sécurité, ouvre le Gestionnaire de configuration du routeur (http://192.168.1.1), cliquez d'abord sur l'icône USB de la page Carte réseau, puis sur l'option Remove (Éjecter)
• Une éjection incorrecte du disque USB (ex : lors du téléchargement ou de la diffusion de contenu audio/vidéo) peut corrompre les données stockées sur le disque.
• Pour consulter la liste des systèmes de fichiers et de partitions de disques supportés par le routeur sans fil, visitez le site http://event.asus.com/networks/disksupport

- Pour consulter la liste des imprimantes supportéss par le routeur sans fil, visitez le site http://event.asus.com/networks/printersupport

Contenu de la boîte

DSL-N16U
☑ RJ-45 Câble réseau
√ Guide de démarrage rapide
Adaptateur secteur
☑ CD de support (Manuel)
Câble téléphonique RJ-11
☑ Séparateur (varie en fonctions des pays)

Contactez votre service après-vente ASUS si l'un des éléments est manquant ou endommagé.

Positionner le routeur sans fil

Pour optimiser la transmission du signal sans fil entre votre routeur et les périphériques réseau y étant connecté, veuillez vous assurer des points suivants :

• Placez le routeur sans fil dans un emplacement central pour obtenir une couverture sans fil optimale.
• Maintenez le routeur à distance des obstructions métalliques et des rayons du soleil.
• Maintenez le routeur à distance d'appareils ne fonctionnant qu'avec les standards/fréquences Wi-Fi 802.11g ou 20MHz, les périphériques 2.4GHz et Bluetooth, les téléphones sans fil, les transformateurs électriques, les moteurs à service intense, les lumières fluorescentes, les micro-ondes, les réfrigérateurs et autres équipements industriels pour éviter les interférences ou les pertes de signal sans fil.
  • Pour optimiser la réception du signal sans fil, orientez les antennes comme illustré ci-dessous.
• Mettez toujours le routeur à jour dans la version de firmware la plus récente. Visitez le site Web d'ASUS sur http://www.asus.com pour consultez la liste des mises à jour.

Français

Avant de commencer

1. Connectez les périphériques.

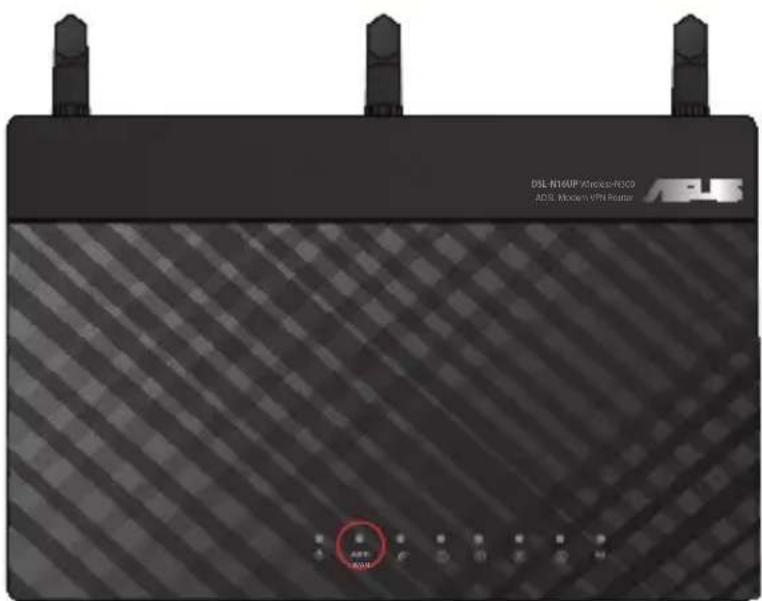

2. Avant de configurer votre connexion ADSL, assurez-vous que l'indicateur ADSL du DSL-N16U est allumé.

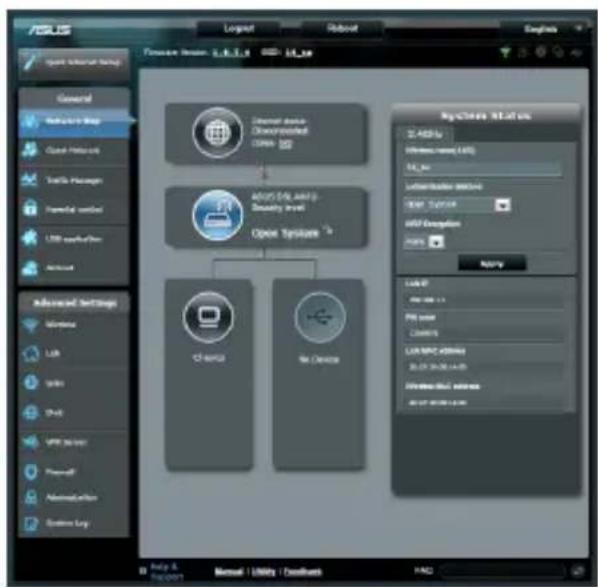

1. Lancez votre navigateur Web puis suivez les étapes du gestionnaire de configuration rapide d'Internet en ligne (QIS).

Si la page Web de QIS ne s'affiche pas lorsque vous lancez le navigateur Internet, désactivez les paramètres proxy du navigateur Internet.

1. La configuration est terminée.
