Terméktípus	Beépített modemmel rendelkező ADSL/VDSL router
Márka	ASUS
Modell	DSL-N16U
Méretek (H x Sz x M)	200 x 150 x 35 mm
Tömeg	320 g
Tápellátás	12V DC, 1.5A hálózati adapter
Hálózati szabványok	IEEE 802.11b/g/n (WiFi N akár 300 Mbps)
Portok	4 darab 10/100 Mbps LAN port, 1 darab RJ45 WAN port, 1 darab RJ11 DSL port, 1 darab USB 2.0 port
Fő funkciók	Beépített ADSL/VDSL modem, WiFi N router, tűzfal, DHCP-kiszolgáló, NAT, szolgáltatásminőség (QoS), szülői felügyelet
Vezeték nélküli biztonság	WEP, WPA/WPA2-PSK, WPA2-Enterprise, MAC-szűrés, SPI tűzfal
Karbantartás és tisztítás	Tisztítás előtt húzza ki a tápkábelt. Használjon puha, száraz ruhát. Ne használjon vegyi vagy súrolószereket.
Alkatrészek és javíthatóság	Hálózati adapter külön kapható. Antennák nem eltávolíthatók. Felhasználó által javítható alkatrész nincs.
Általános információk	2 év garancia. Üzemi hőmérséklet: 0-40°C. Páratartalom: 50-90% (nem lecsapódó).

Gyakran ismételt kérdések - DSL-N16U ASUS

Hogyan állítsam vissza a routert gyári beállításokra?

Tartsa lenyomva a router hátulján lévő Reset gombot kb. 10 másodpercig, amíg a jelzőfények villogni nem kezdenek. Engedje el, és várja meg az újraindulást.

Hogyan konfiguráljam a Wi-Fi-t a DSL-N16U-n?

Jelentkezzen be a webes felületre (192.168.1.1) az alapértelmezett adatokkal (admin/admin). Menjen a Vezeték nélküli > Alapbeállítások menüpontba az SSID és jelszó beállításához.

Mit tegyek, ha elfelejtettem a rendszergazdai jelszót?

Végezzen gyári visszaállítást a fent leírtak szerint. Ezzel visszaállnak az alapértelmezett bejelentkezési adatok.

Hogyan frissítsem a firmware-t?

Töltse le a legújabb firmware-t az ASUS weboldaláról. Jelentkezzen be a felületre, menjen a Kezelés > Firmware frissítés menüpontba, válassza ki a fájlt, és kattintson a Frissítés gombra. Ne szakítsa meg a tápellátást a frissítés alatt.

Használhatom a routert más szolgáltatónál?

Igen, a DSL-N16U kompatibilis a legtöbb ADSL/VDSL szolgáltatóval. Be kell állítania a kapcsolat típusát (PPPoE, IPoE stb.) és a szolgáltató által megadott VPI/VCI paramétereket.

Hogyan csatlakoztassam a routert a telefonvonalhoz?

Használja a mellékelt RJ11 kábelt a router DSL portjának a fali telefoncsatlakozóhoz való csatlakoztatásához. Szükség esetén használjon ADSL szűrőt.

Mit tegyek, ha a DSL jelzőfény villog vagy piros marad?

Ellenőrizze a kábelcsatlakozásokat. Győződjön meg arról, hogy a vonal aktív. Ha a probléma a router újraindítása után is fennáll, lépjen kapcsolatba a szolgáltatóval.

Hogyan aktiváljam a szülői felügyeletet?

Jelentkezzen be a felületre, menjen a Tűzfal > Szülői felügyelet menüpontba. Kapcsolja be, és állítson be időkorlátokat vagy blokkoljon webhelyeket kategóriák szerint.

Támogatja a router a nyomtató megosztását USB-n keresztül?

Igen, az USB-port lehetővé teszi nyomtató vagy merevlemez megosztását a hálózaton. Állítsa be a USB > Nyomtatókiszolgáló menüpontban.

Hogyan javíthatom a Wi-Fi hatótávolságát?

Helyezze a routert központi, magasított helyre, távol az akadályoktól. Kerülje az elektronikus készülékek okozta interferenciát. A vezeték nélküli beállításokban a jelerősséget is módosíthatja.

HASZNÁLATI ÚTMUTATÓ DSL-N16U ASUS

1) Bekapcsolt állapot LED	6) Alaphelyzet gomb	11) PortokWAN (Ethernet)
2) ADSL/WAN LED	7) Hálózati (DC be-meneti) port	12) LAN portok 1 ~ 4
3) Internet LED 8) Hálózati kapcsoló 13) Portok ADSL
4) LAN LED 1~4 9)WPS/WiFi gomb*
5) Vezeték nélküli LED 10) Portok USB 2.0

* A WPS gomb WiFi gombként is használható, ha az Advanced Settings (Speciális beállítások) > Administration (Kezelés) oldalon módosítja a beállításokat.

• USB külső merevlemez/Flash lemez:

- A vezeték nélküli útválasztó a legtöbb USB merevlemezzel/Flash lemezzel szabadon használható, ezen felül az útválasztó támogatja a FAT16, FAT32, EXT2, EXT3 és NTFS fájlrendszerekhez történő írásvédett hozzáférést.

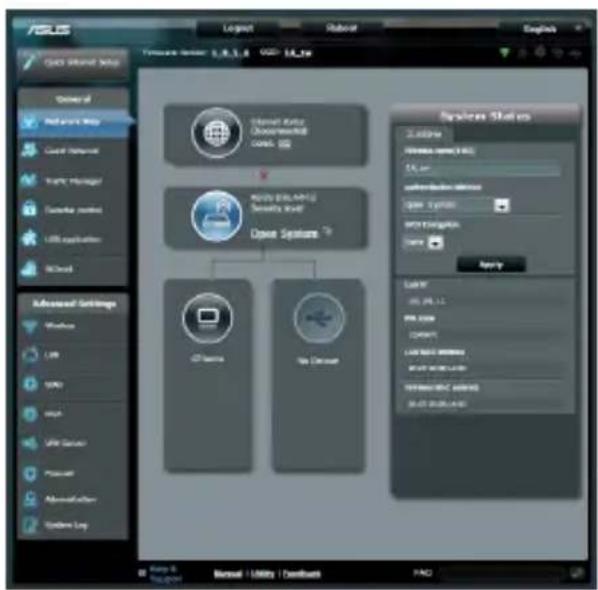

- Az USB-lemez biztonságos eltávolításához indítsa el a webes GUI-t (http://192.168.1.1), kattintson az USB ikonra a Network Map (Hálózattérkép) oldal középső részén, majd a Network Map (Hálózattérkép) oldal jobb oldalán lévő Safely Remove disk (Lemez biztonságos eltávolítása) mezőben kattintson a Remove (Eltávolítás) elemre.

- Az USB-lemez helytelen eltávolítása, pl. videoó/zene adatfolyam továbbítása vagy fájlok letöltése közben, adatsérülést eredményezhet.

- A vezeték nélküli útválasztó által támogatott fájlrendszer- és merevlemez-partíciók listáját a http://event.asus.com/networks/disksupport

- A vezeték nélküli útválasztó által támogatott nyomtatók listájáért látogasson el a http://event.asus.com/networks/printersupport

A vezeték nélküli router

DSL-N16U
☑ RJ-45 Hálózati kábel
√ Gyors üzembe helyezési útmutató
Hálózati adapter
☑ Támogató CD (kézikönyv)
RJ-11 telefonkábel
☑ Elosztó (típusa térségenként eltérő)

Amennyiben a tételek közül bármelyik sérült vagy hiányzik, lépjen kapcsolatba a forgalmazóval.

A router elhelyezése

A vezeték nélküli router és a hálózati eszközök közötti legjobb vezeték nélküli jelátvitel érdekében gondoskodjon a következőkről:

• A vezeték nélküli routert központi területen helyezze el, hogy ideális vezeték nélküli lefedettséget biztosítson valamennyi hálózati eszköz számára.
• Az eszközt tartsa távol a fém akadályoktól és a közvetlen napsütéstől.
• Az eszközt tartsa távol 802.11g vagy csak 20 MHz-en működő Wi-Fi eszközöktől, 2,4 GHz-es működő számítógépes perifériáktól, Bluetooth eszközöktől, vezeték nélküli telefonoktól, transzformátoroktól, nagyteljesítményű motoroktól, fénycsövektől, mikrohul-lámú sütőktől, hűtőszekrényektől és egyéb ipari berendezésektől a jel akadályozásának elkerülése érdekében.
• A lehető legjobb vezeték nélküli jelátvitel érdekében az alábbi ábra szerinti módon állítsa be a két darab leválasztható antennát.
• A firmware-t mindig a legújabb verzióra frissítse. Látogassa meg az ASUS weboldalát a http://www.asus.com címen a legfrissebb firmware-ért.

Mielőtt folytatná

1. Csatlakoztassa az eszközöket.

2. Mielőtt hozzáfogna az ADSL beállítások elvégzéséhez, győződjön meg arról, hogy a DSL-N55U előlapján lévő ADSL kijelző nem villog.

Magyar

1. Indítsa el a webböngészőt, és kövesse a gyors internetes beál-lítás (QIS) lépéseit.

Ha a QIS weblap nem jelenik meg a böngészőprogram indítása után, tiltsa le a böngészőprogram proxy-beállításait.

1. A beállítás befejeződött.
