Típus	Router (Mesh Wi-Fi rendszer)
Modell	ZenWiFi AX Mini XD4
Márka	ASUS
Méretek (csomópontonként)	80 x 80 x 93 mm (kb.)
Súly (csomópontonként)	200 g (kb.)
Tápellátás	DC 12 V, 1,5 A (vagy 2 A)
Üzemi hőmérséklet	0 °C – 40 °C
Tárolási hőmérséklet	0 °C – 70 °C
Üzemi páratartalom	50–90% relatív páratartalom
Tárolási páratartalom	20–90% relatív páratartalom
Hálózati interfészek	1x WAN/LAN (Gigabit), 1x LAN (Gigabit)
Wi-Fi szabvány	Wi-Fi 6 (802.11ax), Dualband (2,4 GHz + 5 GHz)
Támogatott funkciók	AiMesh, Access Point mód, Ethernet Backhaul
LED jelzőfények	Kék (beállításra kész), Fehér (online), Piros (nincs internet)
Beállítás	Webes felületen (http://router.asus.com) vagy ASUS Router alkalmazáson keresztül
Tartozékok	Tápegység, hálózati kábel, gyorsindítási útmutató
Garancia	2 év (szokásos gyártói garancia)

Gyakran ismételt kérdések - ZenWifi AX Mini XD4 ASUS

Mi a különbség az AiMesh-router és az AiMesh-csomópont között?

Az AiMesh-router a fő eszköz, amely a modemhez csatlakozik és kezeli az internetkapcsolatot. Az AiMesh-csomópont egy kiegészítő router, amely kiterjeszti a Wi-Fi jelet és csatlakozik az AiMesh-routerhez.

Hogyan állítsam be a ZenWiFi AX Mini-t egyetlen routerként?

Csatlakoztassa a tápegységet, kösse össze a modemet egy hálózati kábellel a WAN/LAN porttal, és a számítógépét egy LAN porthoz. Nyisson meg egy böngészőt, és lépjen a http://router.asus.com címre a beállítási varázsló elindításához. Alternatívaként használhatja az ASUS Router alkalmazást.

Hogyan adok hozzá egy AiMesh-csomópontot?

Helyezze az AiMesh-csomópontot 3 méterre az AiMesh-routertől. Jelentkezzen be a router webes felületére, lépjen a hálózati térképre, kattintson az AiMesh ikonra, és válassza a 'Keresés' lehetőséget. Válassza ki a megtalált csomópontot a hozzáadáshoz. Az alkalmazásban válassza az 'AiMesh-csomópont hozzáadása' lehetőséget.

Használhatom a ZenWiFi AX Mini-t Access Point módban?

Igen, a készülék támogatja az Access Point módot. Ehhez a webes felületen lépjen a Adminisztráció > Üzemmód menübe, és válassza az 'Access Point' lehetőséget. Ez akkor hasznos, ha már van egy routere, és a ZenWiFi-t csak Wi-Fi hozzáférési pontként szeretné használni.

Támogatja a rendszer a vezetékes kapcsolatot a csomópontok között (Ethernet Backhaul)?

Igen, az AiMesh-rendszer támogatja a vezeték nélküli és a vezetékes kapcsolatokat is. A kezdeti Wi-Fi beállítás után csatlakoztathat egy Ethernet-kábelt a router LAN portjáról a csomópont LAN portjára. A rendszer automatikusan kiválasztja a legjobb átviteli útvonalat.

Mit jelentenek a LED jelzőfények a ZenWiFi AX Mini-n?

Folyamatos kék: Készen áll a beállításra. Folyamatos fehér: Online, minden rendben. Folyamatos piros: Nincs internetkapcsolat.

Milyen üzemi hőmérséklet megengedett a készülék számára?

Az üzemi hőmérséklet 0 °C és 40 °C között van. Tároláskor 0 °C és 70 °C közötti hőmérséklet megengedett. A páratartalom üzemszerűen 50% és 90% között legyen.

Hogyan állítsam vissza a ZenWiFi AX Mini-t gyári beállításokra?

Keresse meg a Reset gombot a készüléken (általában egy kis lyuk). Nyomja meg a gombot egy hegyes tárggyal (pl. gemkapocs) kb. 5-10 másodpercig, amíg a LED villogni nem kezd. A készülék újraindul, és a gyári beállítások visszaállnak.

Használhatom az ASUS Router alkalmazást a kezeléshez?

Igen, az ingyenes ASUS Router alkalmazás elérhető iOS és Android platformra. Ezzel elvégezheti a beállítást, megváltoztathatja a hálózati beállításokat, figyelheti a csatlakoztatott eszközöket és kezelheti az AiMesh-csomópontokat.

Hány eszközt támogat a Mesh rendszer?

A maximális szám a hálózati környezettől függ. Tipikusan a ZenWiFi AX Mini akár 100 csatlakoztatott eszközt is támogat a teljes Mesh hálózatban.

HASZNÁLATI ÚTMUTATÓ ZenWifi AX Mini XD4 ASUS

Hardver magyarázatok

1 Csatlakoztassa az adaptert a DC-IN porthoz.
2 A tápellátás LED felgyúl amikor a hardver készen áll.

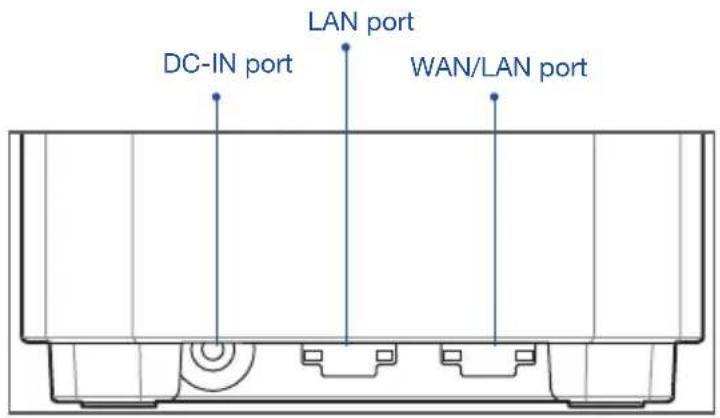

XD4R Áttekintés

WAN/LAN port

Csatlakoztassa az modemet ehhez a porthoz hálózati kábellel.

LAN port

Csatlakoztassa a PC-t a LAN porthoz hálózati kábellel.

Jellemzók:

DC tápadapter DC kimenet:	+12 V maximum 1,5 A áramerősség +12 V maximum 2 A áramerősség
Működési hőmérséklet 0~40	°C Tárolás	0~70	°C
Működési páratartalom 50~	90% Tárolás 20~	90%

Beállítás Elötti Teendők

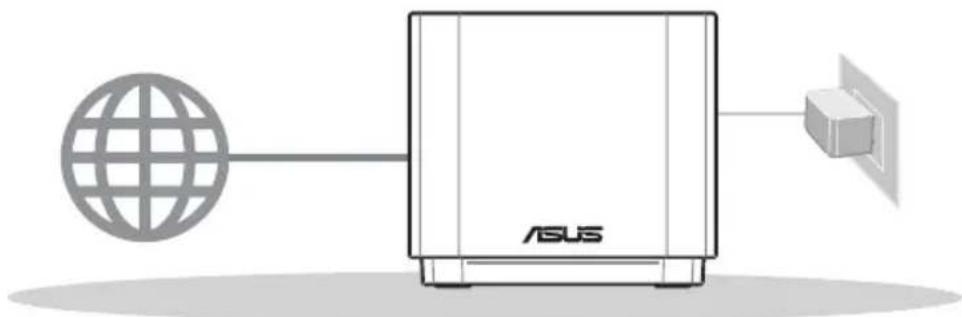

01 A különálló router beállításának előkészítése

1 Lásd: EGYETLEN ROUTER BEÁLLÍTÁSA – LÉPÉSEK.

Egyetlen Router Beállítása

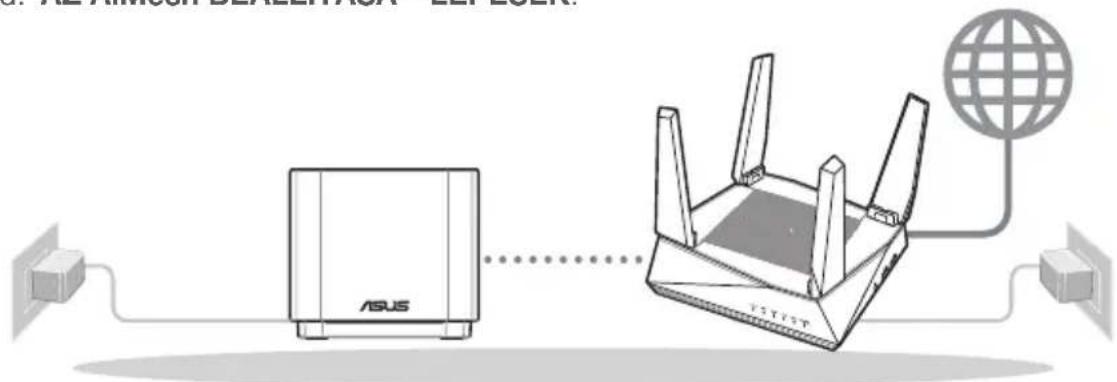

02 Az AiMesh WiFi rendszer beállításának előkészítése

1 Készítsen elő két vagy több, AiMesh rendszert támogató ASUS routert
② Jelölje ki az egyiket AiMesh routerként, a másikat pedig AiMesh csomópontként.
** Ha több AiMesh routerrel rendelkezik, azt javasoljuk, hogy azt a routert használja AiMesh routerként, amely a legmagasabb specifikációval rendelkezik, a többit pedig használja AiMesh csomópontként.
3 Lásd: AZ AiMesh BEÁLLÍTÁSA – LÉPÉSEK.

AiMesh csomópont AiMesh router AZ AiMesh BEÁLLÍTÁSA – LÉPÉSEK

03 ASUS Router App

Töltse le az ingyenes ASUS Router alkalmazást, hogy beállítsa és kezelje a router(eke)t.

ASUS Router

Egyetlen Router Beállítása – Lépések

01 A modem előkészítése

① Húzza ki a Ethernet-/DSL-modem tápkábelét. Ha tartalék akkumulátorral rendelkezik, azt is távolítsa el.

Ha DSL-kapcsolaton éri el az internetet, az internetszolgáltató (ISP) által megadott felhasználónévre/jelszóra lesz szüksége a router konfigurálásához.

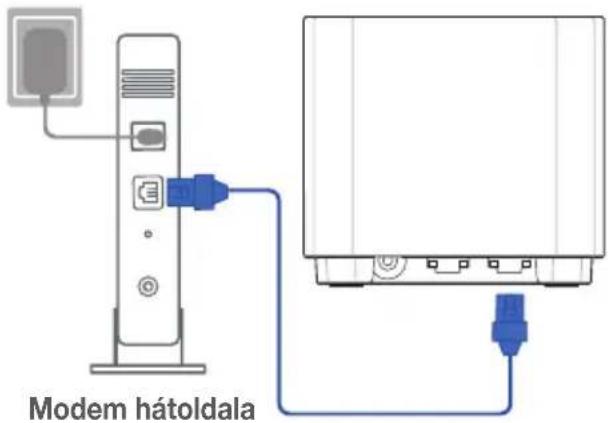

2 Csatlakoztassa a modemet a routerhez a mellékelt hálózati kábel segítségével.
3 Kapcsolja be a modemet. Csatlakoztassa a modemet a konnektorba, majd kapcsolja be.

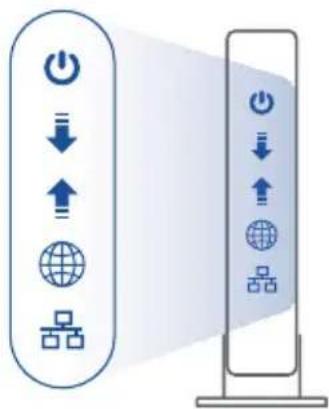

4 Ellenőrizze a modem LED jelzőfényeit, hogy aktív-e az internetkapcsolat.

Modem elólapja

02 Az eszköz csatlakoztatása

1 Csatlakoztassa az adaptert az XD4R DC-IN portjához.

2 Ellenőrizze, hogy a LED folyamatos kékre vált, jelezve ezzel hogy a hardver csatlakozás készen áll telepítésre.

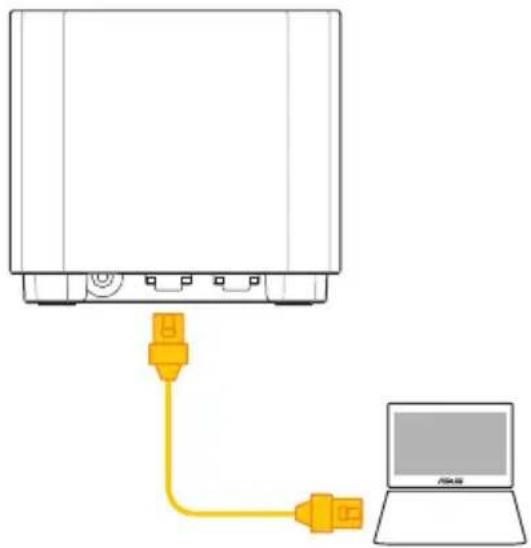

3 [Web] Csatlakoztassa a számítógépét a routerhez a plusz hálózati kábel segítségével.

[Alkalmazás] Vagy használhatja a telefont vagy a padot a telepítés befejezésére az ASUS Router alkalmazáson keresztül.

03 Bejelentkezés és csatlakozás

1 [Web] Nyisson meg egy webböngészőt.

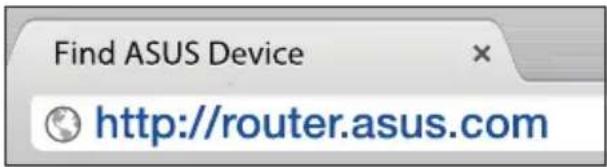

A rendszer átirányítja az ASUS beállítási varázslóhoz. Ha ez nem történik meg, navigáljon a http://router.asus.com címre.

[Alkalmazás] Indítsa el az ASUS Router alkalmazást és kövesse az útmutatásokat a telepítés befejezéséhez.

Az Aimesh Beállítása – Lépések

01 Előkészítés

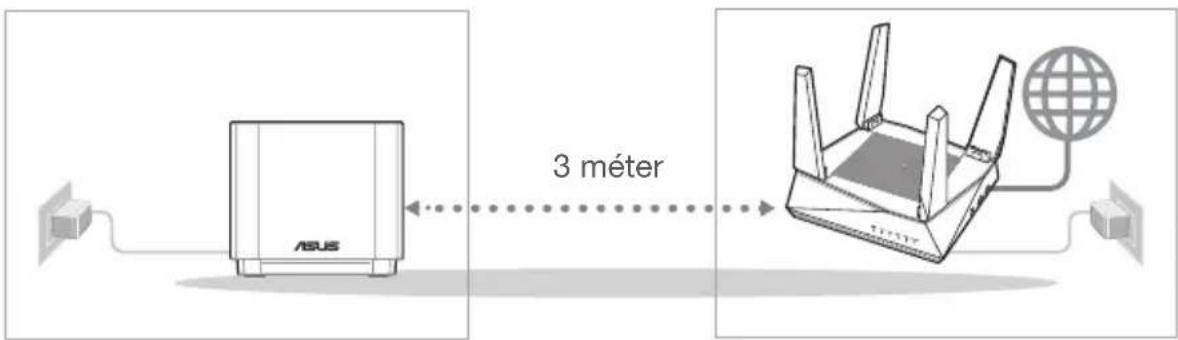

A beállítási folyamat során ügyeljen arra, hogy az AiMesh router és csomópont 3 méter távolságra legyen egymástól.

AiMesh routerAiMesh csomópo

02 AiMesh csomópont

Hagyja bekapcsolva és készenléti módban az AiMesh rendszerbeállításokhoz.

03 AiMesh router

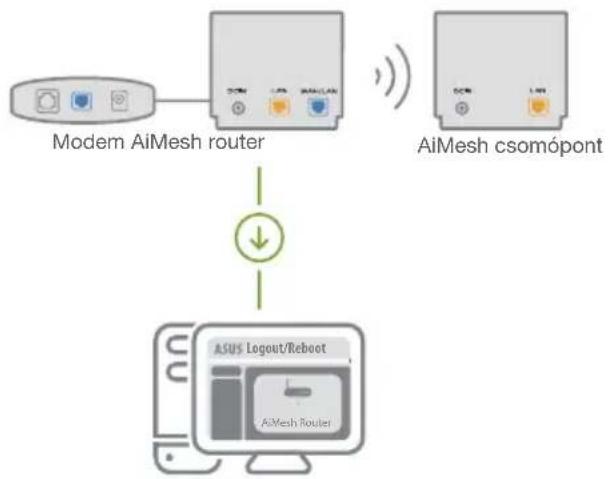

[Web] ① Csatlakoztassa az AiMesh routert a számítógéphez és a modemhez az EGYETLEN ROUTER BEÁLLÍTÁSA – LÉPÉSEK című részben leírtak szerint, majd jelentkezzen be a grafikus felhasználói felületen kereztül.


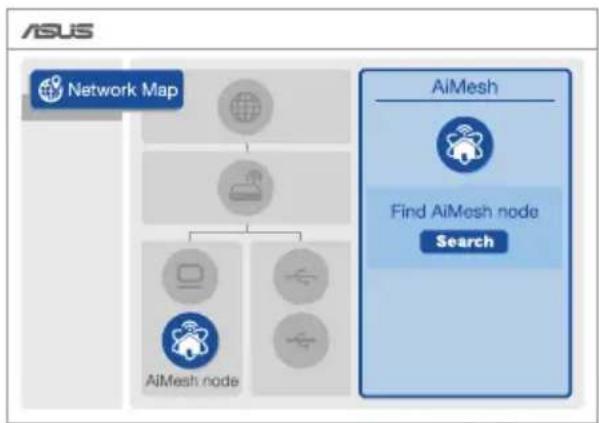

2 Navigáljon a Network Map (Hálózati térkép) oldalra, kattintson az AiMesh ikonra, majd keresse meg a kiterjesztett AiMesh csomópontot.


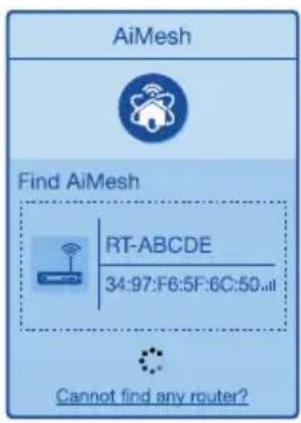

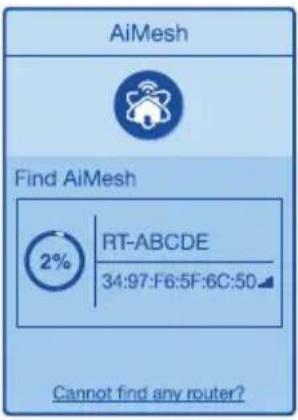

3 Kattintson a Search (Keresés) gombra, automatikusan megkeresi a közelben levő AiMesh csomópontot. Amikor az AiMesh csomópont megjelenik az oldalon, kattintson rá, és adja hozzá az AiMesh rendszerhez.

** Ha az AiMesh csomópont nem található, tekintse meg a HIBAELHÁRÍTÁS című részt.

4 A szinkronizálás befejeződésekor megjelenik egy üzenet.

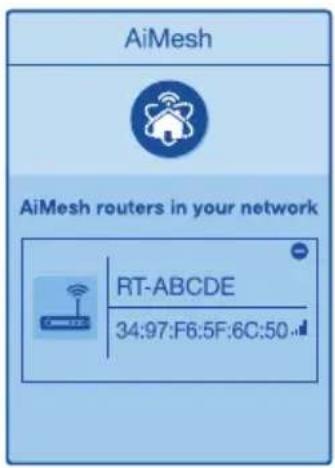

5 Gratulálunk! Ha az AiMesh csomópontot sikeresen hozzáadta az AiMesh hálózathoz, az alábbi oldalak jelennek meg.

[Alkalmazás] Jelentkezzen be a létező routerre az ASUS Router alkalmazáson keresztül és válassza “AiMesh csomópont hozzáadása” a telepítlés befejezéséhez.

Hibaelhárítás

Amennyiben az AiMesh router nem talál a közelben AiMesh csomópontot vagy a szinkronizálás sikertelen, kérjük ellenőrizze az alábbiakat és próbálja újra.

a Vigye közelebb az AiMesh csomópontot az AiMesh routerhez. Győződjön meg, hogy 3 méteren belül van.
b Az AiMesh csomópont be van kapcsolva.

Áthelyezés

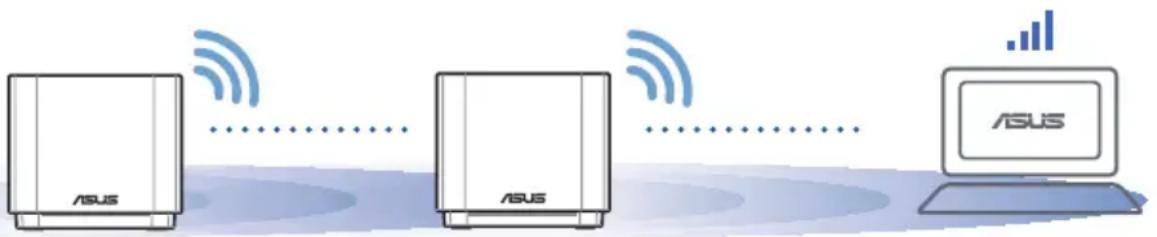

A LEGJOBB TELJESÍTMÉNY

Helyezze az AiMesh routert és csomópontot a legjobb helyre.

MEGJEGYZÉSEK: Az interferencia minimálisra csökkentéséhez tartsa a routert távol olyan eszközöktől, mint vezeték nélküli telefonok, Bluetooth eszközök és mikrohullámú sütők.

Ajánlott, hogy a routert egy nyitott és tágas helyre tegye.

ZenWiFi AX Mini LED jelzések

Folyamatos kék:

A ZenWiFi AX Mini készen áll beállításra.

Folyamatos fehér:

A ZenWiFi AX Mini online és jól működik.

Folyamatos vörös:

A ZenWiFi AX Mini routernek nincs Internet kapcsolata.

GYIK GYAKRAN INTÉZETT KÉRDÉSEK

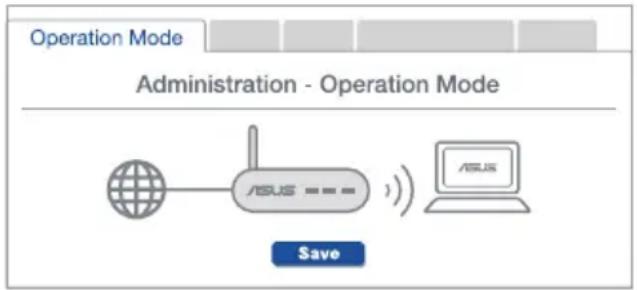

K1: Az AiMesh router támogatja az Acces Point módot?

V: Igen. Választhat, hogy az AiMesh routert router módban vagy hozzáférési pont módban használja. Kérjük lépjen a webes felületre (http://router.asus.com), az oldalra Administration (Adminisztráció) > Operation Mode (Működési mód).

K2: Létrehozhatok vezetékes kapcsolatot az AiMesh routerek között (Ethernet backhaul)?

V: Igen. Az AiMesh rendszer a vezetékes és vezeték nélküli kapcsolatot egyaránt lehetővé teszi az AiMesh router és csomópont között a teljesítmény és a stabilitás maximalizálása érdekében. Az AiMesh minden egyes frekvenciasáv esetében kielemzi a vezeték nélküli jel erősségét, majd ezután automatikusan meghatározza, hogy a vezetékes vagy a vezeték nélküli kapcsolat lenne-e optimálisabb a routerek közötti kapcsolat gerinchálózataként.

Kövesse a beállítási lépéseket, és először az AiMesh router és csomópont között hozza létre a csatlakozást WiFi-kapcsolaton keresztül.

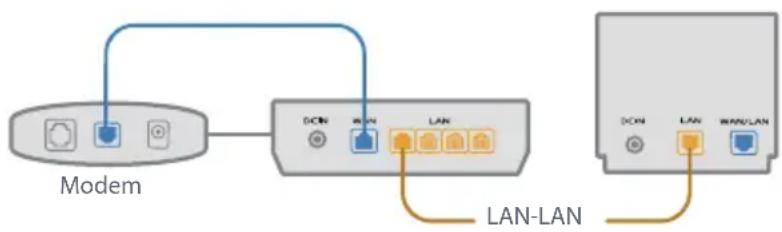

2 Tegye a csomópontot optimális helyre a megfelelő lefedettség érdekében. Csatlakoztassa az Ethernet-kábelt az AiMesh routeren lévő LAN-port és az AiMesh csomóponton lévő LAN-port közé.

3 Az AiMesh rendszer automatikusan kiválasztja az optimális útvonalat az adatátvitelhez, függetlenül attól, hogy Ön vezetékes vagy vezeték nélküli kapcsolatot használ-e.
