ZenWifi AX Mini XD4 - Enrutador ASUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Router (sistema de malla Wi-Fi)
Modelo	ZenWiFi AX Mini XD4
Marca	ASUS
Dimensiones (por nodo)	80 x 80 x 93 mm (aprox.)
Peso (por nodo)	200 g (aprox.)
Fuente de alimentación	12 V CC, 1,5 A (o 2 A)
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	0 °C a 70 °C
Humedad relativa de funcionamiento	50–90 % de humedad relativa
Humedad de almacenamiento	20–90 % de humedad relativa
Interfaces de red	1 WAN/LAN (Gigabit), 1 LAN (Gigabit)
Estándar Wi-Fi	Wi-Fi 6 (802.11ax), banda dual (2,4 GHz + 5 GHz)
Funciones compatibles	AiMesh, modo punto de acceso, Ethernet Backhaul
Indicadores LED	Azul (listo para configurar), Blanco (en línea), Rojo (sin Internet)
Configuración	A través de la interfaz web (http://router.asus.com) o la aplicación ASUS Router
Contenido del paquete	Adaptador de corriente, cable de red, guía de inicio rápido
Garantía	2 años (garantía habitual del fabricante)

Preguntas frecuentes - ZenWifi AX Mini XD4 ASUS

¿Cuál es la diferencia entre un router AiMesh y un nodo AiMesh?

El router AiMesh es el dispositivo principal que se conecta al módem y gestiona la conexión a Internet. El nodo AiMesh es un router adicional que extiende la señal Wi-Fi y se conecta al router AiMesh.

¿Cómo configuro el ZenWiFi AX Mini como router individual?

Conecte el adaptador de corriente, conecte el módem mediante un cable de red al puerto WAN/LAN y su PC a un puerto LAN. Abra un navegador y vaya a http://router.asus.com para iniciar el asistente de configuración. Alternativamente, puede usar la aplicación ASUS Router.

¿Cómo agrego un nodo AiMesh?

Coloque el nodo AiMesh a 3 metros de distancia del router AiMesh. Inicie sesión en la interfaz web del router, vaya al mapa de red, haga clic en el icono AiMesh y seleccione 'Buscar'. Seleccione el nodo encontrado para agregarlo. En la aplicación, seleccione 'Agregar nodo AiMesh'.

¿Puedo usar el ZenWiFi AX Mini en modo punto de acceso?

Sí, el dispositivo admite el modo punto de acceso. Para ello, en la interfaz web vaya a Administración > Modo de funcionamiento y seleccione 'Punto de acceso'. Esto es útil si ya tiene un router y solo desea usar el ZenWiFi como punto de acceso Wi-Fi.

¿El sistema admite una conexión por cable entre los nodos (Ethernet Backhaul)?

Sí, el sistema AiMesh admite conexiones inalámbricas y por cable. Después de la configuración inicial a través de Wi-Fi, puede conectar un cable Ethernet desde el puerto LAN del router al puerto LAN del nodo. El sistema selecciona automáticamente la mejor ruta de transmisión.

¿Qué significan los indicadores LED del ZenWiFi AX Mini?

Azul fijo: listo para la configuración. Blanco fijo: en línea y todo normal. Rojo fijo: sin conexión a Internet.

¿Cuál es la temperatura de funcionamiento permitida para el dispositivo?

La temperatura de funcionamiento está entre 0 °C y 40 °C. Para el almacenamiento, se permiten de 0 °C a 70 °C. La humedad durante el funcionamiento debe estar entre el 50 % y el 90 %.

¿Cómo restablezco el ZenWiFi AX Mini a los valores de fábrica?

Busque el botón de reinicio en el dispositivo (generalmente un pequeño orificio). Mantenga presionado el botón con un objeto puntiagudo (como un clip) durante unos 5-10 segundos hasta que el LED parpadee. El dispositivo se reiniciará y se restaurarán los valores de fábrica.

¿Puedo usar la aplicación ASUS Router para la administración?

Sí, la aplicación ASUS Router gratuita está disponible para iOS y Android. Con ella puede realizar la configuración, cambiar los ajustes de red, monitorear los dispositivos conectados y administrar los nodos AiMesh.

¿Cuántos dispositivos puede soportar el sistema de malla?

El número máximo depende del entorno de red. Típicamente, el ZenWiFi AX Mini soporta hasta 100 dispositivos conectados en toda la red de malla.

MANUAL DE USUARIO ZenWifi AX Mini XD4 ASUS

Router AiMeshNode AiMesh

02 Nó AiMesh

Explicaciones relacionadas con el hardware

1 Conecte el adaptador al puerto ENTRADA-DC.
2 El LED de alimentación se iluminará cuando el hardware esté preparado.

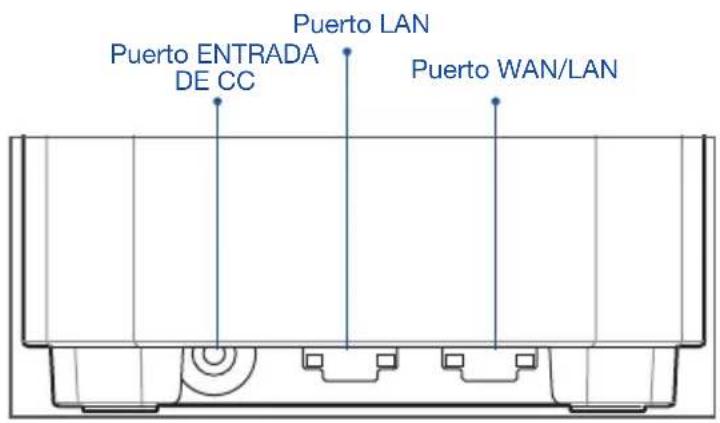

Descripción general de XD4R

Puerto WAN/LAN

Permite conectar el módem a este puerto con un cable de red.

Puerto LAN

Permite conectar su PC a un puerto LAN con un cable de red.

Especificaciones:

Adaptador de alimentación de CC	Salida de CC: +12 V con una corriente máx. de 1,5 A +12 V con una corriente máx. de 2 A
Temperatura de funcionamiento	0~40 °C Almacenamiento 0~70		°C
Humedad de funcionamiento	50~90 % Almacenamiento 20~90 %

Antes De La Configuración

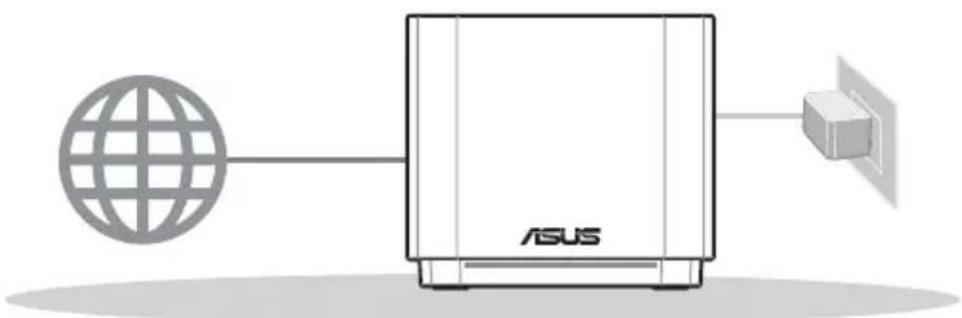

01 Preparar la configuración de un router autónomo

1 Vaya a PASOS DE CONFIGURACIÓN DE UN ROUTER.

Configuración De Un Router

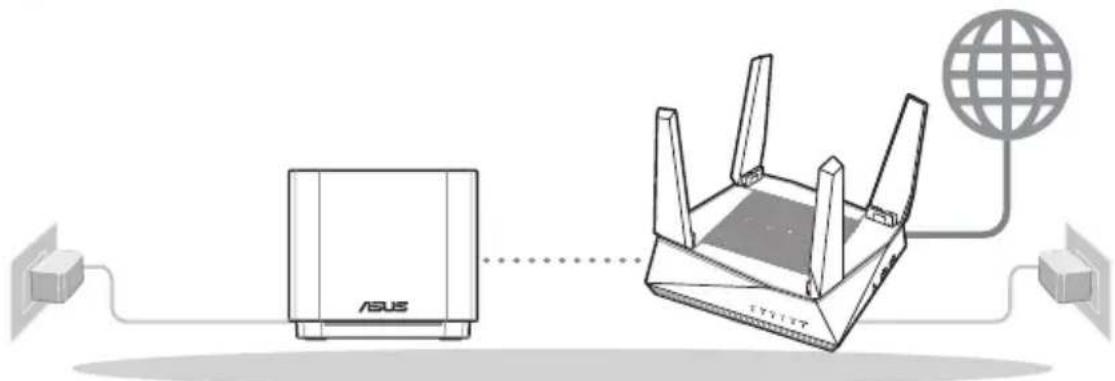

02 Preparar la configuración de un sistema WiFi AiMesh

1 Prepare dos o más enrutadores ASUS compatibles con AiMesh.
② Asigne uno como router AiMesh y otro como nodo AiMesh.

** Si tiene varios routers AiMesh, le recomendamos utilizar el router con las mejores especificaciones como router AiMesh y los otros como nodos AiMesh.
3 Vaya a PASOS DE CONFIGURACIÓN DE AiMesh.

Pasos De Configuración De AiMesh

03 Applicación ASUS Router

Descargue la aplicación gratuita ASUS Router para configurar y administrar su routers.

Pasos De Configuración De Un Router

01 Preparar el módem

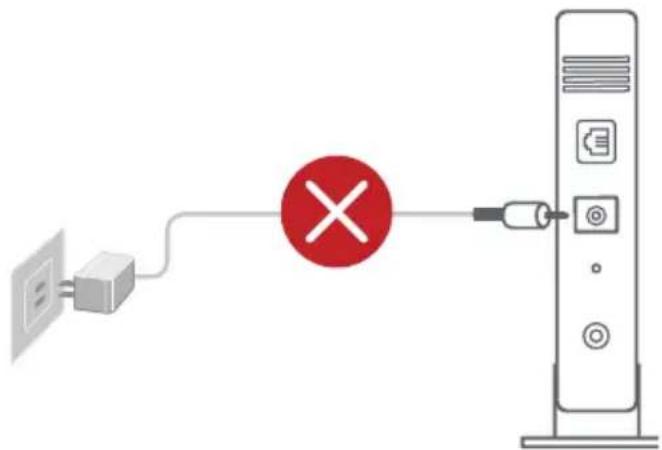

① Desenchufe la alimentación del módem de cable o DSL. Si tiene una batería de reserva, quítela.

Si utiliza DSL para Internet, necesitará el nombre de usuario y la contraseña de su proveedor de servicio de Internet (ISP) para configurar adecuadamente el router.

Parte posterior del módem

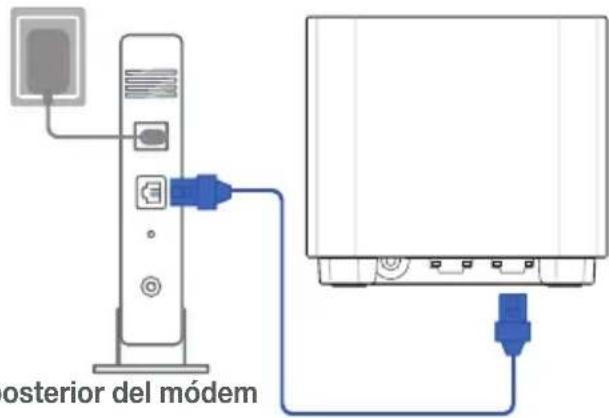

2 Conecte el módem al router con el cable de red proporcionado.
3 Encienda el módem. Enchufe el módem a la toma de corriente eléctrica y enciéndalo.

Parte posterior del módem

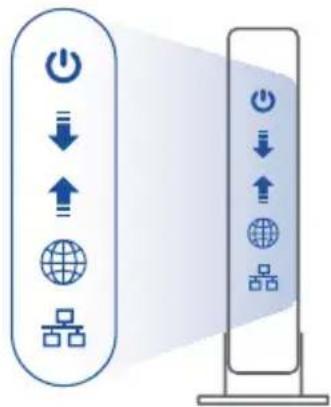

4 Compruebe la iluminación LED del módem de cable o DLS para asegurarse de que la conexión está activa.

Parte frontal de módem

02 Conectar el dispositivo

Enchufe el adaptador al puerto ENTRADA DE CC de su XD4R.

2 Compruebe que el LED se ilumina en azul permanentemente para indicar que la conexión de hardware está lista para la configuración.

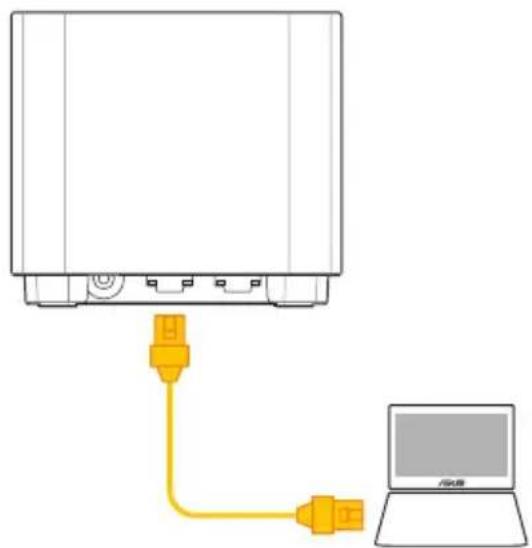

3 [Web] Conecte su PC al router mediante un cable de red adicional.
[Aplicación] O bien, puede usar un teléfono o teclado para completar la configuración a través de la aplicación ASUS Router.

03 Inicio de sesión y conexión

1 [Web] Abra un explorador web.

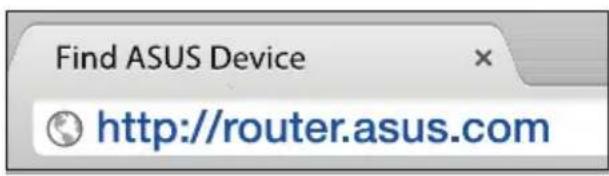

Será redirigido al Asistente de configuración ASUS. Si no es así, navegue a http://router.asus.com.

[Aplicación] Inicie la aplicación ASUS Router y siga las instrucciones para completar la configuración.

Pasos De Configuración De AiMesh

01 Preparación

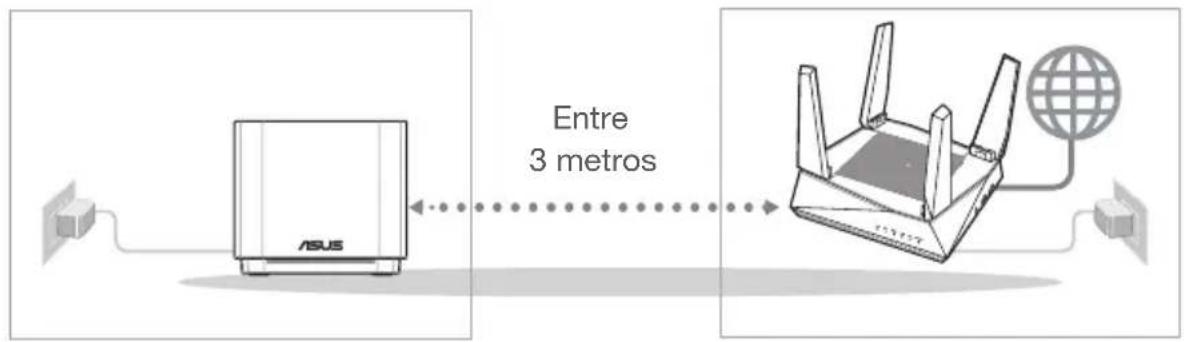

Coloque el router y el nodo AiMesh a una distancia de entre 3 metros entre sí.

Router AiMeshNodo AiMesh

02 Nodo AiMesh

Mantenga la alimentación encendida y en estado de espera para la configuración del sistema AiMesh.

03 Router AiMesh

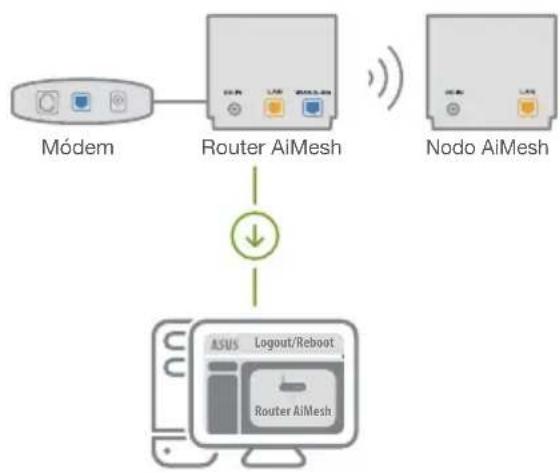

[Web] ① Consulte PASOS DE CONFIGURACIÓN DE UN ROUTER para conectar el router AiMesh a su PC y módem y, a continuación, inicio sesión en la GUI web.


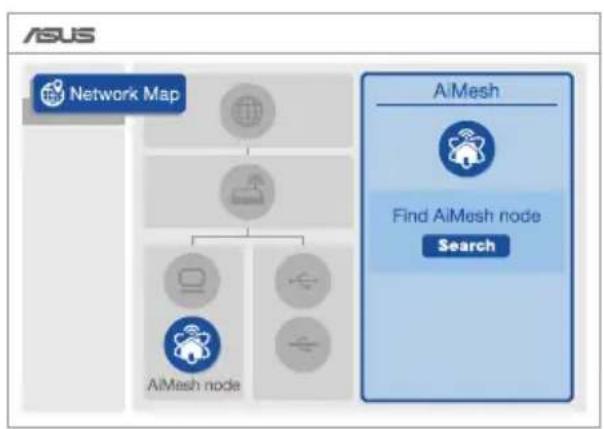

2 Vaya a la página Network Map (Mapa de red), haga clic en el icono AiMesh y luego en Search (Buscar) para encontrar el nodo de extensión AiMesh.


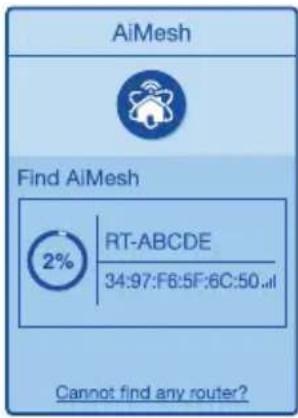

3 Haga clic en Buscar para buscar automáticamente el nodo AiMesh. Cuando el nodo AiMesh se muestre en esta página, haga clic en él para agregarlo al sistema AiMesh.

** Si no puede encontrar ningún nodo AiMesh, vaya a SOLUCIONAR PROBLEMAS.

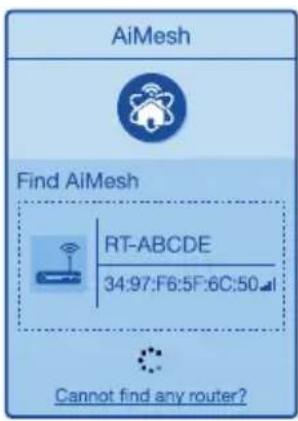

4 Aparecerá un mensaje cuando la sincronización se complete.

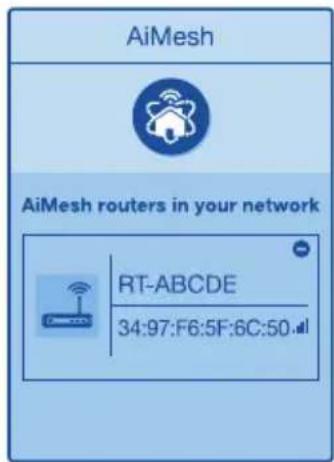

5 ¡Enhorabuena! Una vez haya agregado un nodo correctamente, verá la siguiente imagen.

[Aplicación] Inicie sesión en su enrutador existente a través de la aplicación ASUS Router y seleccione "Add AiMesh Node" (Agregar nodo AiMesh) para completar la configuración.

Solución de problemas

Si el router AiMesh no puede encontrar ningún nodo AiMesh cerca o la sincronización no se puede realizar, compruebe lo siguiente e inténtelo de nuevo.

a Acerque el nodo AiMesh al router AiMesh; es lo ideal. Asegúrese de que se encuentran a una distancia de entre 3 metros.
b El nodo AiMesh está encendido.

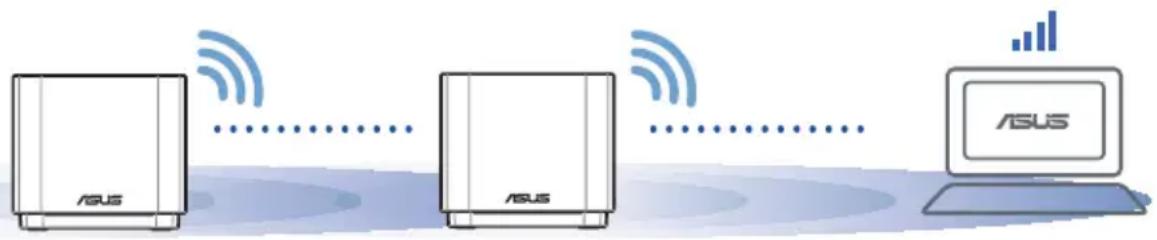

Reubicación

EL MÁXIMO RENDIMIENTO

Coloque el nodo y el router AiMesh en el mejor lugar.

NOTAS: Para minimizar las interferencias, mantenga los routers alejados de dispositivos como teléfonos inalámbricos, dispositivos Bluetooth y hornos de microondas.
Le recomendamos que coloque los routers en una ubicación abierta o espaciosa.

Indicaciones del LED ZenWiFi AX Mini

Azul permanente:

Su ZenWiFi AX Mini está preparado para la configuración.

Blanco permanente:

Su ZenWiFi AX Mini está conectado y funciona perfectamente.

Rojo permanente:

El enrutador ZenWiFi AX Mini no tiene conexión a Internet.

Preguntas más frecuentes

PREGUNTAS MÁS FRECUENTES

P1: ¿Admite el router AiMesh el modo Punto de acceso?

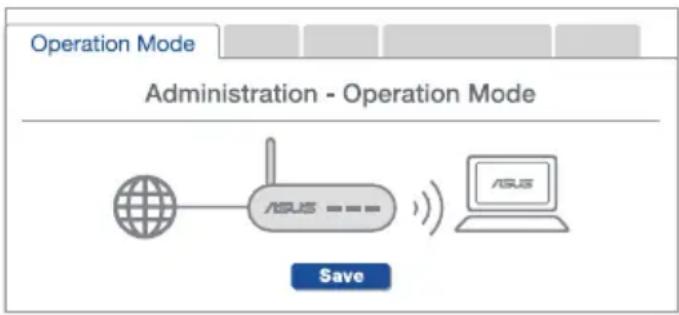

R: Sí. Puede optar por establecer el router AiMesh en modo Router o en modo Punto de acceso. Vaya a la GUI web (http://router.asus.com) y luego vaya a la página Administration (Administración) > Operation Mode (Modo de funcionamiento).

P2: ¿Puedo conectar los routers AiMesh por cable (retorno Ethernet)?

R: Sí. Para maximizar el rendimiento y la estabilidad, el sistema AiMesh admite tanto conexione inalámbricas como cableadas entre el router y nodo AiMesh. AiMesh analiza la intensidad de la señal inalámbrica para cada banda de frecuencia disponible y, a continuación, determina automáticamente si es mejor una conexión inalámbrica o por cable para servir como red principal de conexión entre routers.

Primero, siga los pasos de configuración para establecer una conexión entre el router y el nodo AiMesh a través de la conexión WiFi.

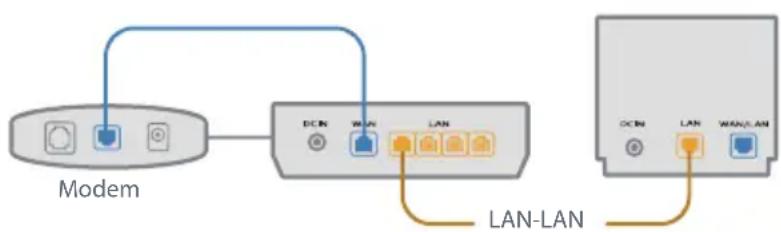

Para obtener la mejor cobertura posible, coloque el nodo en la ubicación ideal. Tienda un cable Ethernet desde el puerto LAN del router AiMesh hasta el puerto LAN del nodo AiMesh.

3 El sistema AiMesh detectará automáticamente la mejor trayectoria para la transmisión de datos, ya sea cableada o inalámbrica.
